Профессиональные отчеты



Профессиональные отчеты в RAA сделаны по аналогии с отчетами от тестового ПО для процессоров и видеокарт, где устройство тестируется в различных режимах, а потом формируется типовой отчет с множеством графиков и характеристик.

За счет единого набора тестов доступна возможность прямого сравнения продуктов.

Большое количество исходных данных позволяет видеть не только основные выводы и ключевые характеристики, но и практически виртуально протестировать устройство в разных режимах и условиях.

У каждого графика есть общее пояснение, что именно он показывает.

Отчеты разделены по набору тестов. Если у наушников есть только один набор тестов, то для источников они разделяются на несколько видов.

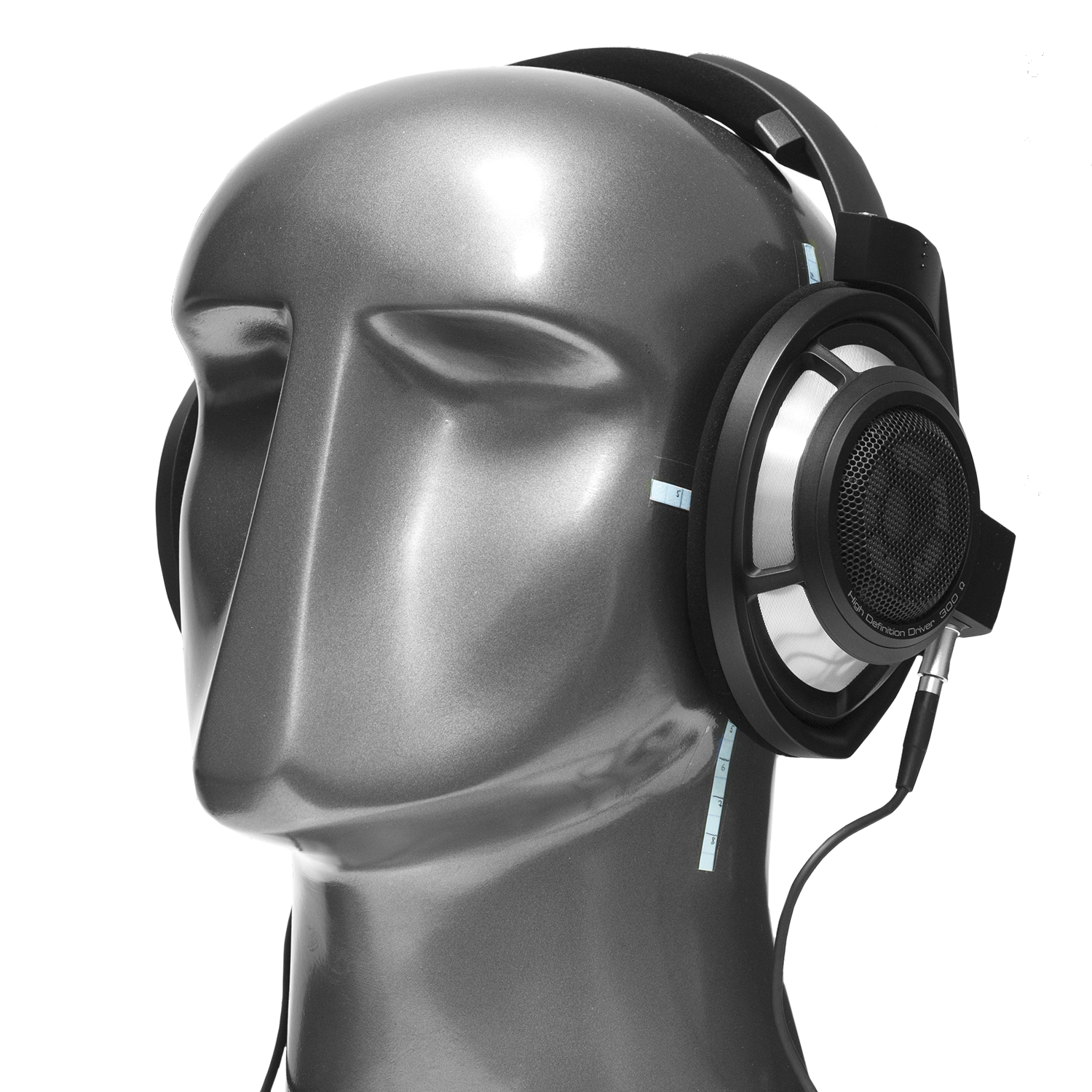

Наушники



Отчет для наушников содержит как основные исходные графики, так и дополнительные расчетные. Отчет позволяет увидеть не только характеристики наушников, но и их работу с учетом внешних условий - уровня громкости прослушивания музыки, работой в связке с распространенными источниками-усилителями.

К основным графикам относятся:
  • АЧХ с чувствительностью и относительная АЧХ
  • Импеданс
  • Электрическая фаза
  • Импульсная характеристика (с огибающей и реакцией на ступенчатый сигнал)
  • Ваттерфолы

Дополнительные расчетные:
  • Субъективная АЧХ от громкости по стандарту ISO 226-2009
  • АЧХ в связке с типовыми источниками-усилителями нескольких типов
  • Меандр от частоты
Для беспроводных наушников набор тестов сокращен по причине отсутствия возможности измерения импеданса.

Линейный выход ЦАП



Этот отчет рассматривает источник с точки зрения линейного выхода, независимо от того, как он называется у устройства. Это может быть как линейный выход, так и выход усилителя для наушников.

Для ключевых характеристик отчет содержит графики спектров повышенного разрешения. Эти графики получены через анализ тестовых сигналов длительностью в минуту.

Содержание отчета:
  • Амплитудно-частотная характеристика
  • Взаимное проникновение каналов
  • Импульсная характеристика
  • Реакция на ступенчатый сигнал
  • Огибающая импульсной характеристики
  • Алиасинг от мультитона, шумового сигнала и импульса
  • Вид волны и спектры от меандров, синусов и треугольников
  • Уровни гармонических искажений в зависимости от уровня напряжения на линейном выходе ЦАП
  • Уровень гармонических искажений от амплитуды в dBFS
  • Проверка на корректность воспроизведения сигналов с разрядностью выше 16 бит


Спектры высокого разрешения
  • Спектр шума
  • Спектр гармонических искажений
  • Спектр динамического диапазона (-60 dBFS)
  • Спектр искажений сигнала малой амплитуды -90 dBFS
  • Спектр интермодуляционных искажений SMPTE
  • Спектр интермодуляционных искажений CCIF
  • Спектр мультитонового сигнала
  • Спектр искажений от белого шума полосой 3-12 кГц
  • Спектр теста джиттера


Спектры от амплитуды
  • Спектр гармонических искажений от амплитуды в dBFS
  • Спектр искажений интермодуляционного SMPTE сигнала от амплитуды в dBFS
  • Спектр искажений интермодуляционного CIFF сигнала от амплитуды в dBFS
  • Спектр мультитонового сигнала от амплитуды в dBFS
  • Спектр искажений шумового сигнала от амплитуды в dBFS


При тестировании для построения отчетов группы "Софт плееры и USB транспорты" основной отчет содержит
  • Амплитудно-частотная характеристика
  • Импульсная характеристика
  • Реакция на ступенчатый сигнал
  • Огибающая импульсной характеристики
  • Алиасинг
  • Вид волны
  • Спектры
  • Проверка на корректность воспроизведения сигналов с разрядностью выше 16 бит

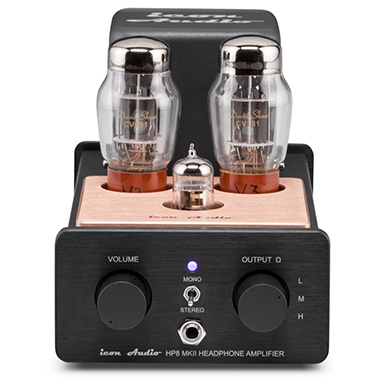

Усилитель для наушников



Основной особенностью отчета усилителя является тест на 9 номиналах сопротивлений-нагрузок и отображения спектров нескольких типов сигнала от амплитуды. Это позволяет делать сравнение усилителей в условиях различной громкости, оптимальной для конкретных моделей наушников. На основе характеров спектров искажений строится универсальный график "мощности".

Дополнительно отчет показывает и изменение АЧХ усилителя при работе с типовыми наушниками.

К основным графикам относятся:
  • Амплитудно-частотная характеристика
  • Импеданс
  • Взаимное проникновение каналов
  • Уровни гармонических искажений под нагрузками в зависимости от уровня напряжения на выходе усилителя
  • Спектры от уровня сигнала под нагрузками 16, 24, 30, 62, 100, 200, 300, 760 Ом и без нагрузки
    • Спектр гармонических искажений от амплитуды в dBFS
    • Спектр искажений интермодуляционного SMPTE сигнала от амплитуды в dBFS
    • Спектр искажений интермодуляционного CIFF сигнала от амплитуды в dBFS
    • Спектр мультитонового сигнала от амплитуды в dBFS
    • Спектр искажений шумового сигнала от амплитуды в dBFS

Назначаемые экспертно
  • Максимальный уровень напряжения от нагрузки по эквивалентным классам (качества):
    • Максимальный уровень напряжения
    • Максимальный уровень тока
    • Максимальный уровень мощности

Дополнительные расчетные
  • АЧХ усилителя под резистивными нагрузками
  • АЧХ усилителя под нагрузкой динамического типа
  • АЧХ усилителя под нагрузкой арматурного типа (однодрайверных)
  • Максимальный уровень напряжения по классам от характеристик напряжения, тока и сопротивления

Софт плееры и USB транспорты

Это выделенный тип отчетов, сделанный на основе отчета для линейного выхода ЦАП. Отчет показывает возможность качественной передачи звуковых данных между USB источником и приемником (например смартфона и USB-ЦАП). Все статусы в отчете назначаются экспертно.



More detailed

The FAQ was made by the creator of the RAA project Roman Kuznetsov.

Each FAQ is a detailed answer to a question from a site visitor. Or a text that could be repeated from review to review, but framed in a separate article allows you to make the reviews more compact.




Kuznetsov Roman
Founder of RAA



Known by the nickname romanrex
Аuthor of articles iXBT.com



Information for Authors. You can freely use the graphics in your articles with a link to us.







Original text in Russian page. Translation page is not yet ready

You can help with translation via the: facebook and feedback.




Comments



Комментарий из чата telegram RAA от RAA
Изображения, медиа и смайлы доступны в исходном чате.
2023-03-20 18:43:11

Комментарий к обзору: Профессиональные отчеты
В отчетах для наушников не было графика от сервиса сравнения “напряжение и чувствительность”. Основной причиной было то, что не было сформулированного запроса, что именно этот график должен был показать.

После публикации отчета Moondrop Venus был вопрос, сколько эти наушник потребляют тока для понимания, какой усилитель их раскачает.

Т.к. уровень тока зависит не только от сопротивления наушников, но и от выставленной громкости, то начался поиск решения, в каком виде дать ответ на этот вопрос. И сервис “напряжение и чувствительность” является наиболее наглядным.

Во все отчеты проводных наушников добавлен график, для которого можно выбирать референсную громкость, и посмотреть необходимые уровни напряжения, тока и мощности.

На данный момент этот график добавлен в конец отчёта, потом переместится в середину после оптимизации верстки.
