Методика измерений усилителей для наушников

О измерениях усилителей для наушников

Для тестирования усилителей для наушников используется специальное производственное оборудование, изготовленное в лаборатории Reference Audio Analyzer.

Для записи тестовых сигналов используется E-MU1616m.

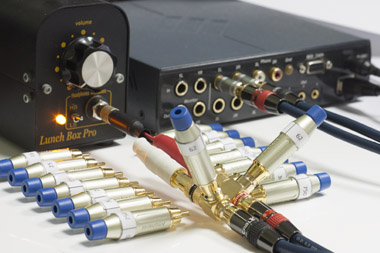

Тестовые файлы содержат череду тестовых сигналов, которые ПО RAA обрабатывает в пакетном режиме. Для тестирования мощностных характеристик используются резистивные нагрузки в экранированных корпусах. Для устранения влияния земляных петель по возможности применяется полная развязка по питанию.

Порядок и условия проведения тестов Reference Audio Analyzer

Тестирование мощностных характеристик усилителя

Порядок действий проведения тестирования

Перед началом тестирования под конкретной нагрузкой на усилитель подается тестовый сигнал (синус 1 кГц) с минимальным уровнем со встроенного ЦАП. При отсутствии встроенного ЦАП сигнал подается с линейного выхода E-MU1616m, Audiolab M-DAC или Violectric V800.

Уровень громкости усилителя плавно увеличивается и по спектру входного сигнала фиксируется начало перехода в перегрузку усилителя (появления или существенного доминирования гармоник высокого порядка). Для некоторых устройств измерения проводятся в максимальном режиме без ограничения по искажениям.

Максимальным уровнем на входе усилителя является уровень 0 dBFS с встроенного в устройство ЦАП или 2 Vrms с E-MU1616m/M-DAC/V800.
После установления уровня, при котором усилитель начинает входить в перегрузку, проводится выбор оптимального режима чувствительности входа E-MU1616m, при котором обеспечивается отсутствие клиппинга входа E-MU1616m и существует дополнительный запас по уровню входа для уменьшения влияния искажений от АЦП.

После производится запись пакетного тестового сигнала, состоящего из череды тестовых сигналов с убыванием по амплитуде.

На текущий момент это 9 измерений, в которые входят тесты: без нагрузки, 16, 24, 32, 60, 100, 200, 300 и 750 Ом.


Череда тестовых сигналов воспроизводимого файла для одной нагрузки.

Для каждого типа нагрузки проводится запись пакетных сигналов:
Общее количество тестов выглядит как 76 тестовых участков на 9 нагрузок = 684 теста на один усилитель. Без автоматизации такое тестирование излишне трудоемко. Мы постоянно улучшаем тесты и пробудем разные сигналы. Для некоторых продуктов тестовых участков может быть больше.

Построение графиков в Reference Audio Analyzer

Автоматическое построение отчета

Записанный сигнал обрабатывается в RAA, формируются данные и строится универсальный отчет.

Из тестовых участков с синусом 1 кГц с амплитудами от 0 до -90 dBFS строятся: Из тестовых участков с SMPTE 60+7к Гц с амплитудами от 0 до -21 dBFS строятся: Из тестовых участков с CCIF 19k+20к Гц с амплитудами от 0 до -21 dBFS строятся: Из 50-ти тонального сигнала с амплитудами -6 dBFS строятся: Из тестовых участков с 10-ти тональным сигналом с амплитудами от 0 до -60 dBFS строятся:
Общее количество изображений графиков в отчете для 9 нагрузок составляет около 4000 картинок. Верска отчета с большим количеством изображений возможна только в автоматическом режиме.

Ручное построение графиков

Хотя почти все строится автоматически, тем не менее некоторые графики требуют ручной обработки данных.

Результатом ручной обработки данных являются графики для максимальных величин напряжения, тока и мощности при определенном типе искажений. Эти графики позволяют легко сравнивать между собой усилители без изучения большого количества спектров. Эти графики являются нововведением проекта RAA, который первым начал делать измерения усилителей на большом количестве нагрузок и столкнулся с необходимостью упрощения графиков "Уровни гармонических искажений под нагрузками в зависимости от уровня напряжения на выходе усилителя", где вместо 10 графиков было достаточно одного для получения ответа на вопрос "насколько громким будет усилитель при заданном уровне икажений".

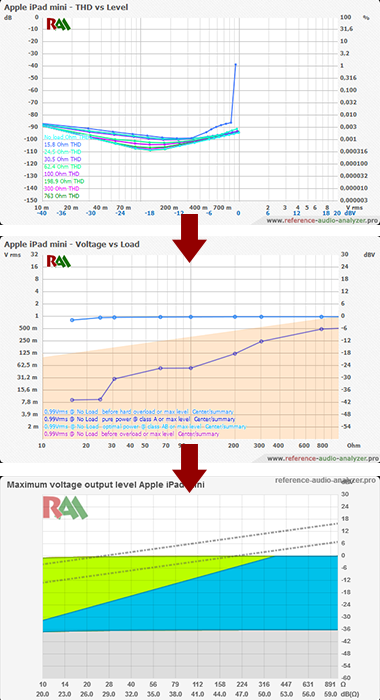

Вручную строится график Максимального уровеня напряжения от нагрузки на основе спектров гармонических искажений от амплитуды. Из полученного графика автоматически строятся: Далее определяются пороговые значения максимальных токов и напряжений для эквивалентных классов A, АБ, Б и максимального, по которым автоматически строится:

Подробнее о построении максимальных величин напряжения, тока и мощности при определенном типе искажений
