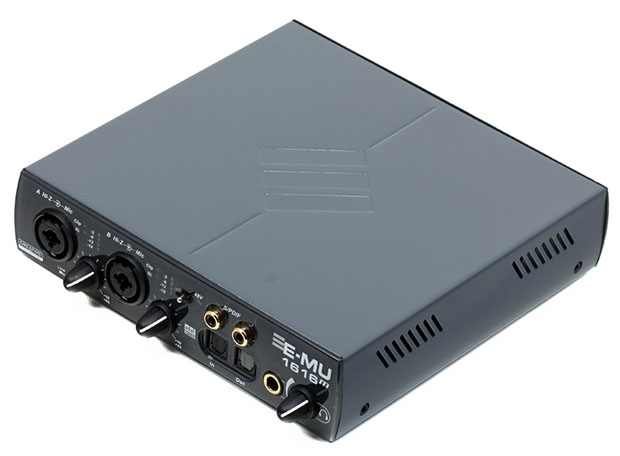

Дополнительные данные для E-MU 1616m
Делители напряжения и компенсация
Для оцифровки сигналов большой амплитуды используются внешние делители напряжения, обеспечивающие чувствительность входа: 22/29/36/38 dBV. Пи необходимости делаются дополнительные делители. Из-за
неравномерного входного имипеданса E-MU 1616m через ПО RAA по данным входного импеданса E-MU 1616m и выходного импеданса тестируемого устройства, производится амплитудная и частотная коррекция АЧХ и спектров.
Джиттер
Ультранизкий уровень джиттера подтверждает измерение
одной системы с 1616m на вторую систему с 1616m, где джиттер, как и шум, может только складываться, а не взаимоуничтожаться, как это бывает при тестировании устройства самого на себя (loop).
Повышенная точность измерений искажений
У большинства АЦП наихудший уровень искажений наблюдается при максимальном уровне. При тестировании сигналов меньшего уровня искажения обычно существенно ниже и это позволяет выйти за рамки паспортных значений АЦП. Но, при пониженном уровне чувствительности входа вместе с низким уровнем искажений повышается уровень шума, который вносит тракт АЦП.
Есть два основных способа, как получить спектры от АЦП с минимальным вкладом искажений и низким уровнем шума.
Режекторные фильтры
В этом случае из сигнала, поступающего на АЦП, аналоговым фильтром удаляется основной сигнал. Общая амплитуда сигнала существенно снижается и АЦП практически не вносит никаких искажений, а на спектре видны искажения только со стороны измеряемого устройства.
Из основных плюсов
- Можно использовать максимальную чувствительность входа с наилучшим соотношением сигнал/шум
- Оптимально для измерений в режиме реального времени при небольшом размере FFT-Size.
Из основных минусов
- Дополнительная схема немного добавляет своего фонового шума и искажений
- Для каждого типа сигнала требуется отдельный фильтр
- При смене тестового сигнала требуется отдельное переключение фильтров
Пониженная чувствительность входа и усреднение спектров
Если снизить чувствительность входа перед АЦП, то за счет этого мы получаем минимальный вклад искажений от самого АЦП. Соотношение сигнал/шум в данном случае ухудшается, но если делать тест не на коротких сигналах, а на длительных с усреднением спектров, то фоновый шум существенно снижается и шумовая полка на спектре получается не хуже, чем при использовании метода с режекторным фильтром.
Именно этот метод используется в RAA, как наиболее свободный к выбору тестовых сигналов. Несмотря на использование длительных тестовых сигналов, за счет пакетной обработки данных в ПО RAA сам процесс тестирования не является трудоемким. Более того, ПО позволяет формировать подробные отчеты с неограниченным количеством графиков и после делать сравнение различных продуктов.
Из основных плюсов
- Отсутствие отдельных модулей-схем перед АЦП
- Никаких ограничений по тестовым сигналам - они могут быть любыми
- Возможность записи любой последовательности и продолжительности тестовых сигналов без дополнительного управления тестом в виде переключений фильтров
Из основных минусов
- Не подходит для режима измерений в реальном времени
- Без отдельного ПО, обрабатывающее результат, этот метод является излишне трудоемким
