Стенды для измерений наушников

Актуальные стенды

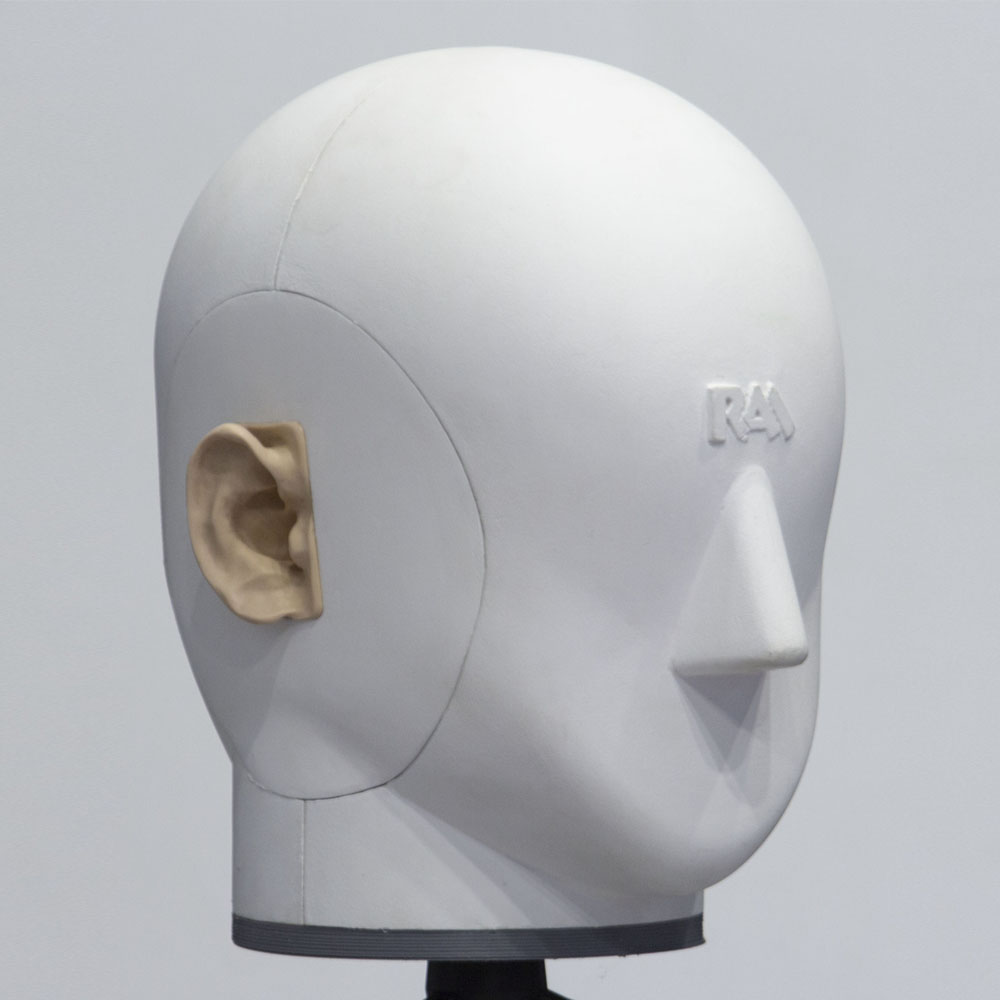

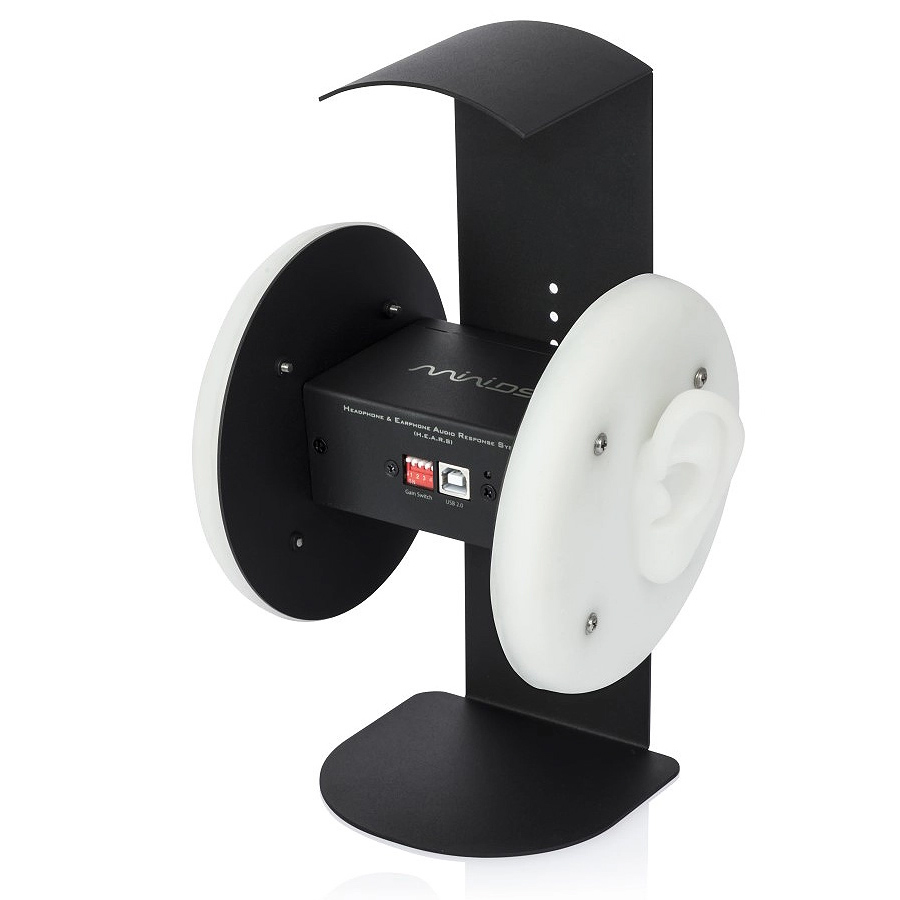

HDM-X

За счет мягких ушных раковин обеспечивает естественную посадку наушников, что актуально для нестандартных амбушюров у наушников.

Акустическое сопротивление ушных раковин совпадает с акустическим сопротивлением ушей живого человека. За счет такого акустического демпфирования, на графиках в области низких частот пики и провалы соответствуют тем частотам, на которых они образуются при расположении на реальной голове человека.

Стенд максимально приближен к стенду по стандарту IEC 60268-7. Микрофоны расположены у входа в слуховой канал.

При тестировании полноразмерных и накладных наушников, микрофон расположен у входа в ушной канал. При тестировании наушников-вкладышей - у барабанной перепоки.



SIEC

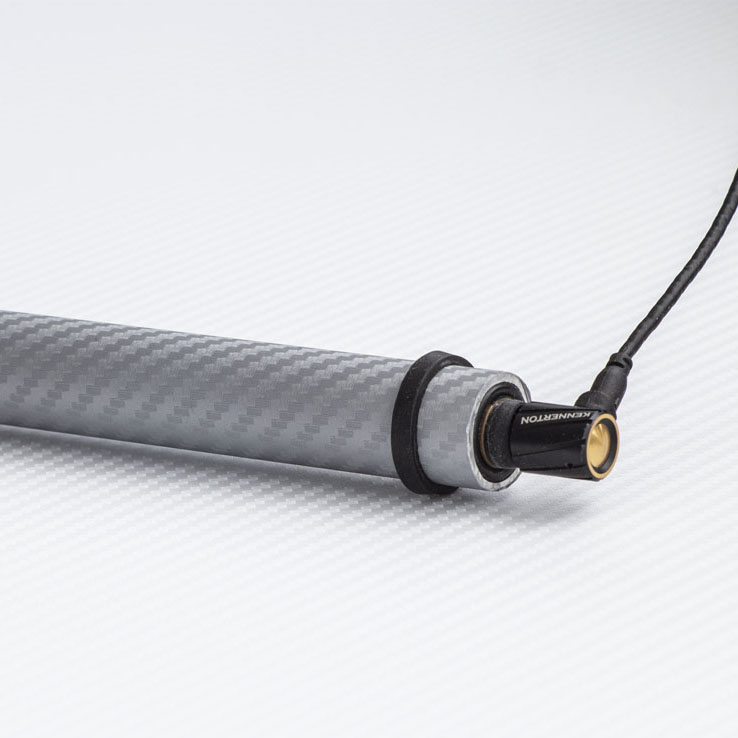

Стенд SIEC представляет собой специальную втулку, эмулирующую слуховой канал. Используется для внутриканальных наушников. Глубина расположения микрофона внутри втулки составляет 22 мм, что соответствует длине ушного канала и согласуется с рекомендуемой глубиной ушного канала искусственного уха по IEC 60268-7.






Частотный диапазон микрофонов



Нижняя частота захвата составляет 3~4 Гц по -1 дБ.

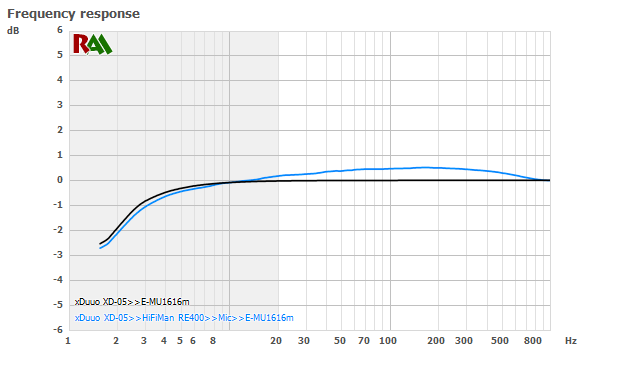

На графике показано сравнение АЧХ измерения напрямую с выхода усилителя на вход E-MU1616m и с подключением в тракт наушников HiFiMan RE 400 к микрофону через малый объем.

Ниже 3 Гц спад обусловлен обязательными фильтрами с выхода усилителя и линейного входа записи от постоянного напряжения.

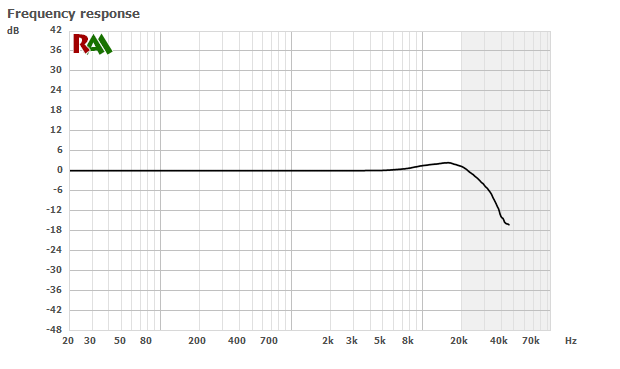

Измерения после 2014 г. проводятся калиброванными микрофонами до 46 кГц с частотой дискретизации 192 кГц. Для просмотра АЧХ до 46 кГц необходимо выбрать масштаб "10 - 45k (HD)".

Калибровка проводилась по микрофону Earthworks M50.

Если представится возможность сделать калибровку через микрофон с еще большим частотным диапазоном по верхней частоте, то будет возможность обновить графики АЧХ с более широким частотным диапазоном (при условии, что спад АЧХ микрофонов не будет упираться в шумовую полку).







Стенды прошлого поколения

Наушники, измеренные на стендах прошлого поколения не учавствуют в сравнениях с использованием АЧХ. Эти наушники по возможности проходят повторные измерения на актуальных стендах.

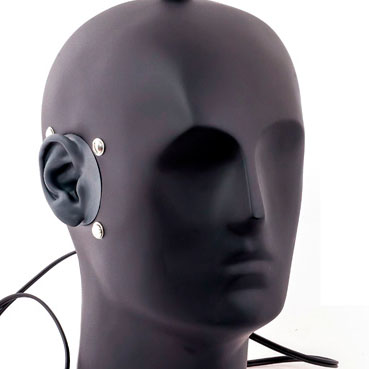

HDM1

HDM1 является самым самым первым стендом в Reference Audio Analyzer.

Благодаря наличию ушных раковин обеспечивалась естественная посадка наушников. Перед стендом HDM-X стенд HDM1 уступает по акустическому сопротивлению, которое сопоставимо со стандартными плоскими стендами (пики и провалы на АЧХ смещены в основном в высокочастотную область). Вторым недостатком являются более твердые ушные раковины, из-за которых при естественном прижиме накладных и наушников с небольшими амбушюрами возникали зазоры, что отражалось на утечке низких частот.

HDM1 использовался при измерении наушников с 2010 по 2014 год. На смену HDM1 в 2014 г. пришел стенд HDM-X.

В базе RAA в сравнениях для измернных наушников через HDM1 используютая характеристики чувствительности и сопротивления. По возможности, наушники, измеренные на этом стенде проходят измерения на актуальных стендах.

SF1

Стенд SF1 был сделан в качестве дополнения к HDM1. Стенд SF1 представляет собой плоский стенд с мягкой поверхностью. Благодаря мягкой поверхности предполагалось получить более верное демпфирование и более точные данные по резонансным частотам. На практике SF1 уступает в точности стенду HDM-X, но при этом совместно с HDM1 позволяет спрогнозировать степень влияния демпфирования на работу наушников.

Отдельным плюсом SF1 является возможность оценки такого параметра, как разность АЧХ между правым и левым каналом, т.к. HDM-X и HDM1 вносят определенную погрешность между каналами из-за наличия не идентичных для правого и левого канала ушных раковин.

Стенд для общих измерений использовался до 2014 г.




Дополнительные стенды

Серия Cx

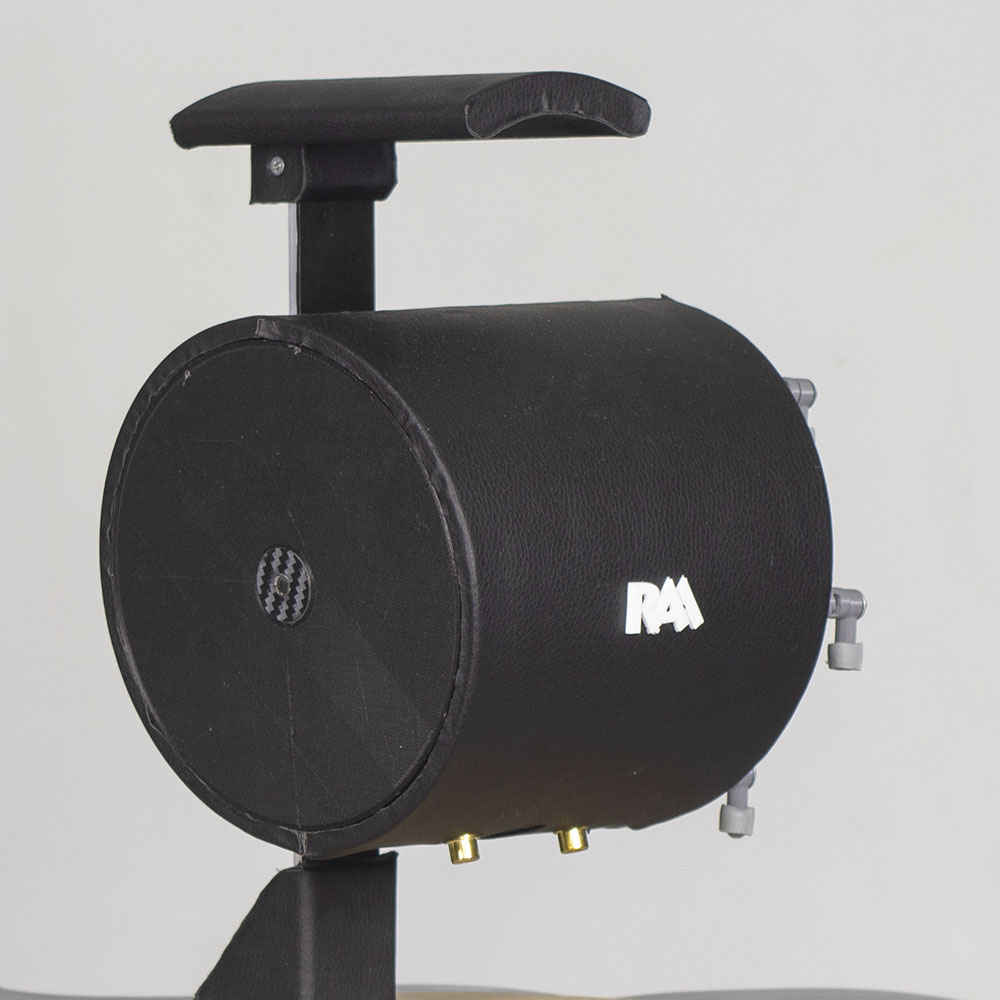

Стенды Cx представляют собой специальную камеру, с помощью которой можно сделать измерения двух каналов наушников в максимально идентичных условиях, с минимальным влиянием деформации амбушюр и посадки наушников. Стенд используется для оценки разницы АЧХ между каналами.

Каждый стенд серии Cx производится под определенный тип наушников.

В общих измерениях под стандартные отчеты не используется.
