На сайте RAA есть множество сервисов, которые позволяют сделать оценку совместимости наушников с усилителем. Как это сделать, помогают поясняющие материалы на основе конкретных моделей. В каждом материале немного иначе рассматривается метод подбора, что позволяет разносторонне рассмотреть взаимосвязь характеристик наушников и источников.
Вводные данные
Есть плеер N3 и нужно подобрать наушники открытого типа, желательно полноразмерные. Например для ситуации, когда плеер используется в качестве звуковой карты дома.
Дополнительные данные
C плеером N3 хорошо играют наушники с параметрами близкими к Sony XB-900. Запас по громкости для этой связки примем как -15 дБ для дневного использования. Как определить запас, можно прочитать ниже в комментариях или материалах о G6 и Audio-Technica ATH-M40x.
Этап 1 - Автоматический подбор
Спева рассмотрим, как работают сервисы подбора в общем случае, когда нам надо подобрать наушники под плеер без учета "референса" в виде Sony XB-900.
В меню в категории для чайников-новичков выбираем “Автоматический подбор оптимальных моделей наушников” или на титульной странице отчета.
Там в настройках переходим в “Свои параметры - для профессионалов” и убеждаемся, что выбрано
Источник - Параметры усилителя: поиск для N3
Шумность окружающей среды: тихая обстановка
Шумоизоляция: Шумоизоляция не нужна (отвечает за подбор наушников открытого типа без шумоизоляции)
Получился список подходящих наушников. Он ограничен значениями по току, напряжению и желаемым уровнем громкости.
Для большего количества моделей можно снизить требования, например увеличив диапазон оценки от 4 до 5, вместо только 5 и выбрать поиск по всей базе, а не только по магазинам (это доступно для Pro аккаунта).
Наушники в этом списке могут быть слишком громкими, некоторые тихими, а некоторые достаточно громкими, но с которыми усилитель N3 будет работать не слишком хорошо. Разберемся, по какой причине конкретные наушники не дотянули до оценки 5.

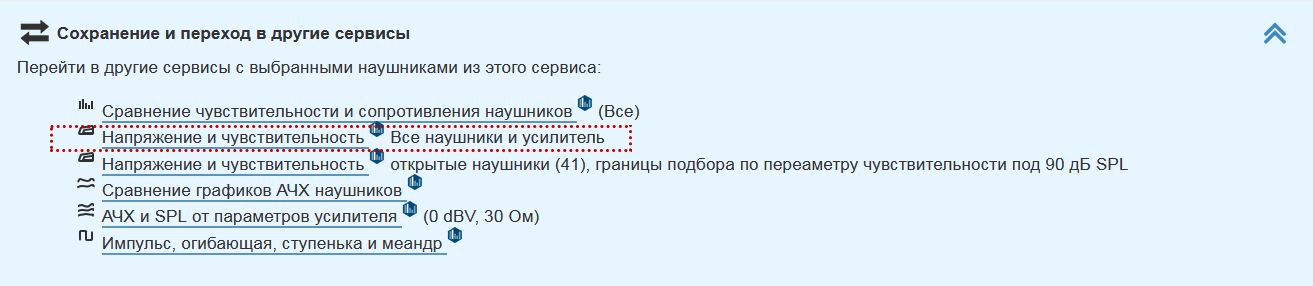

По этой ссылке загружается сервис “Напряжение и чувствительность” со всеми автоматически подобранными наушниками. Функция перехода в виде такой ссылки сделана как раз при создании этого материала.
Этап 2 - сервис Напряжение и чувствительность
Каждая точка-кружочек показывает необходимое напряжение для наушников для условного звукового давления в 90 дБ SPL на музыкальном сигнале с широким динамическим диапазоном.
По горизонтальной оси отмечено сопротивление наушников, а по вертикальной - напряжение. Справа напряжение в единицах dBV, слева в VRMS.
Разноцветные зоны показывают уровни напряжения от сопротивления наушников на выходе плеера.
Голубая зона означает наиболее качественный режим эквивалентного класса А.
Серая зона внизу предполагает тот уровень, когда отношение сигнал шум становится плохим. Если у каких-то наушников с высокой чувствительностью рекомендуемое напряжение попадает в серую зону, то это значит при таком низком напряжении будет хорошо слышно не только музыку, но и с большой вероятностью фоновый шум.
Зеленая и желтая зоны показывают режимы менее качественного звучания.
Горизонтальные границы зон вызваны ограничением по напряжению, а наклонные - ограничением по току.
Необходимо проредить список. Так как задача - это подобрать полноразмерные наушники, то надо удалить все внутриканальные, мелкие накладные, излишне дорогие наушники по отношению к N3 и редкие винтажные модели, которые маловероятно купить.
Дополнительно можно удалить схожие вариации моделей, например наушники Grado обладают схожими характеристиками и разделяются по трем группам в зависимости от используемых амбушюр и серии i и e.
Все равно наушников осталось много. А со временем с увеличением количества наушников в базе данных RAA будет и того больше.
Обратим внимание на три группы наушников.
Тихие наушники
Группа наушников, которая находится выше цветных зон или у самой верхней границы. Это наушники, которым может не хватить уровня громкости при желании послушать музыку как следует громко. Эти наушники по идее можно сразу исключить.
Так как среди большого количества наушников визуально сложно выделить нужные - надписи перекрывают друг друга, то для сервиса был добавлена возможность отображения наушников по заданным границам.
Отобразить лишь определенную группу наушников можно с помощью огреничения по заданным границам.

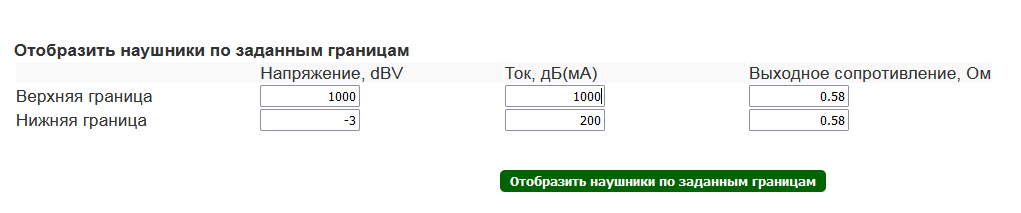

В верхнюю границу подставляются просто высокие значения 1000 dBV и 1000 дБ(мА). Сопротивление ставится равным N3 - 0.58 Ом.
В нижнюю границу ставим напряжение меньше, чем оно есть у N3, вместо 7.46 dBV ставим -3 dBV, чтобы увидеть наушники, которые находятся около верхней границы.
Наилучшие наушники
Вторая группа, это наушники, которые попали в синюю зону.

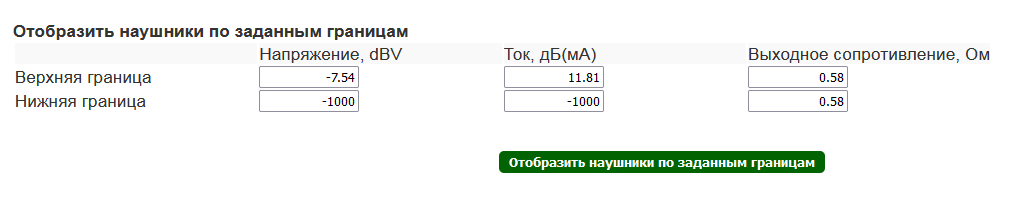

Для верхней границы берется чуть больший ток, чем в эквивалентном классе А на 1 дБ, а в нижней границе ставятся просто минимальные значения для тока и напряжения -1000 дБ(мА) и -1000 dBV.
Компромиссная группа

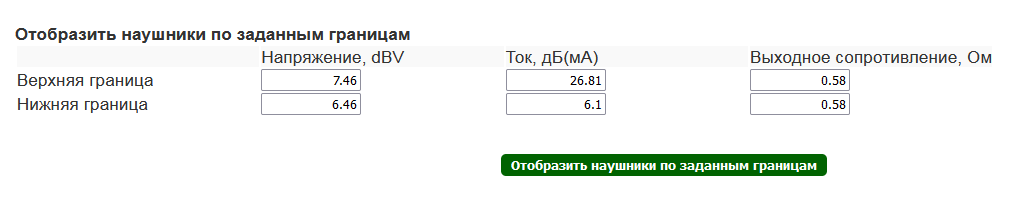

Для компромиссной группы выделим зеленую зону.
Уменьшать количество наушников можно через сужение максимальной границы, например в равной степени для тока и напряжения. В примере граница уменьшена на 15 дБ для тока и напряжения.
По своей громкости
Автоматический подбор сделан для общего уровня громкости, в то время как у нас в условиях есть представление о том, какой уровень громкости достаточен на примере XB-900 и запаса по громкости.
Добавим Sony XB-900. На графике видно, что для 90 dB SPL необходимо напряжение -22.1 dBV. Но нам надо посчитать и подобрать относительно своей комфортной громкости.
С учетом запаса в 15 дБ от максимума в виде 7.3 dBV на 26 Ом, на XB-900 с чувствительностью 121.1 дБ/В SPL, комфортная громкость получилась под напряжением -7.7 dBV (7.3 dBV - 15 дБ).
Это значит, что условная комфортная громкость получилась как -7.7 dBV + 121.1 дБ/В SPL -9 дБ = 104.4 дБ SPL.
9 дБ - это поправка на неравномерность музыкального сигнала.

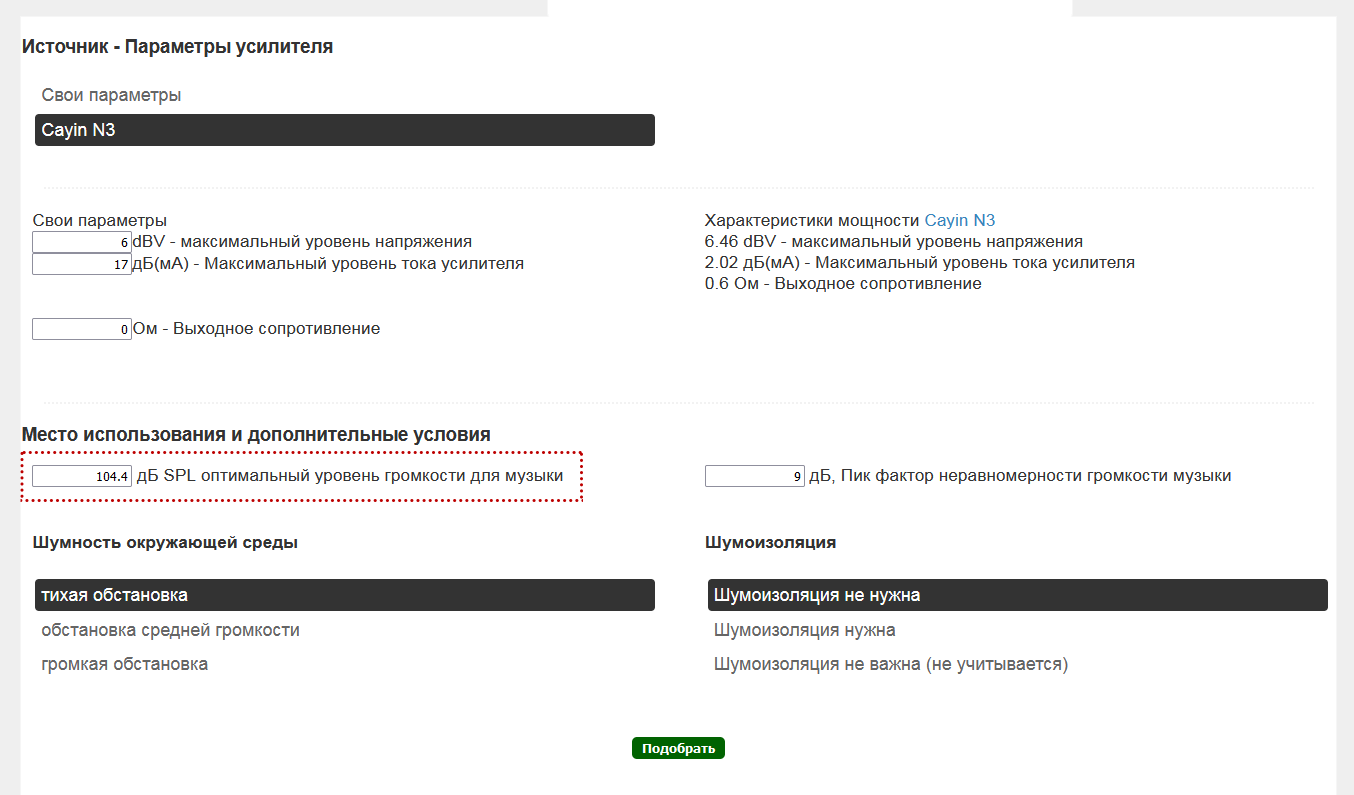

Если выше делался анализ для наушников под уровень громкости 90 дБ SPL, то нам надо повторить автоматический подбор, но уже под уровень громкости в 104.4 дБ SPL.

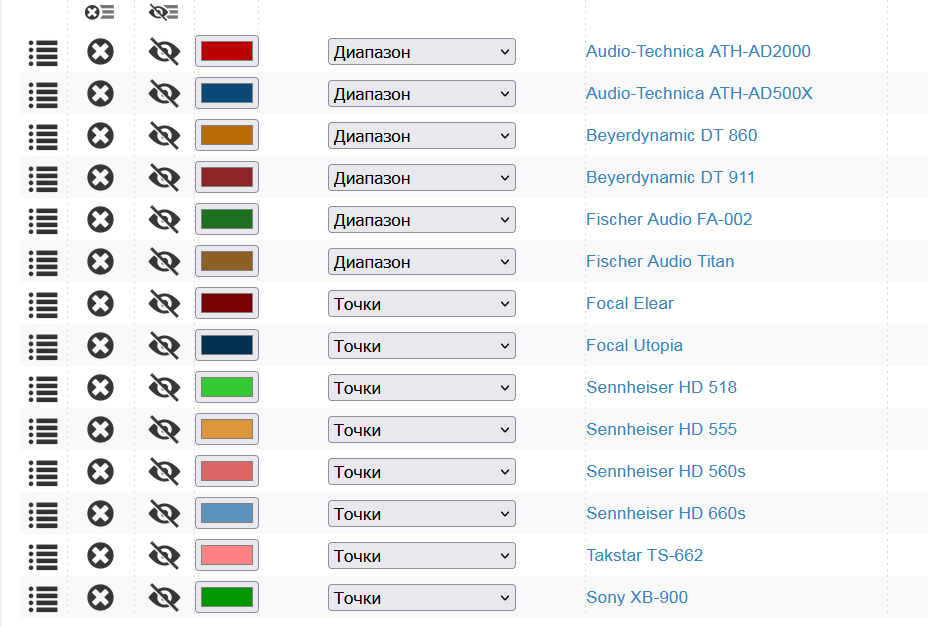

Точками обозначены средние значения для сопротивления и чувствительности. Но у наушников обычно сопротивление имеет отклонения в большую и меньшую сторону, как и чувствительность. Соответственно сузить отбор можно через отображение отклонений от средней величины.
Отображение диапазоном является наиболее наглядным и понятным. Там, где область превышает вернюю границу напряжения, там есть вероятность, что определенные части частотного диапазона могут оказаться тихими.
Более точный вид получается через отображение не областью, а черех "график 100-10к". В таком виде получаются точные отклонения от средних значений непосредственно по АЧХ+Импеданс.
О своем референсном уровне звукового давления
При выборе аудиотехники принято оперировать цифрами, которые зачастую описываются абстрактно. Подход RAA иной, через прямые сравнения неизвестных продуктов с известными. Соответственно, для того, чтобы опрерировать конечными данными в SPL, надо определить свой собственный уровень звукового давления в SPL, на котором производится прослушивание музыки. В этом нет ничего сложного.
