Сервис сравнения АЧХ - F.A.Q.

Основные параметры отображения - тип АЧХ

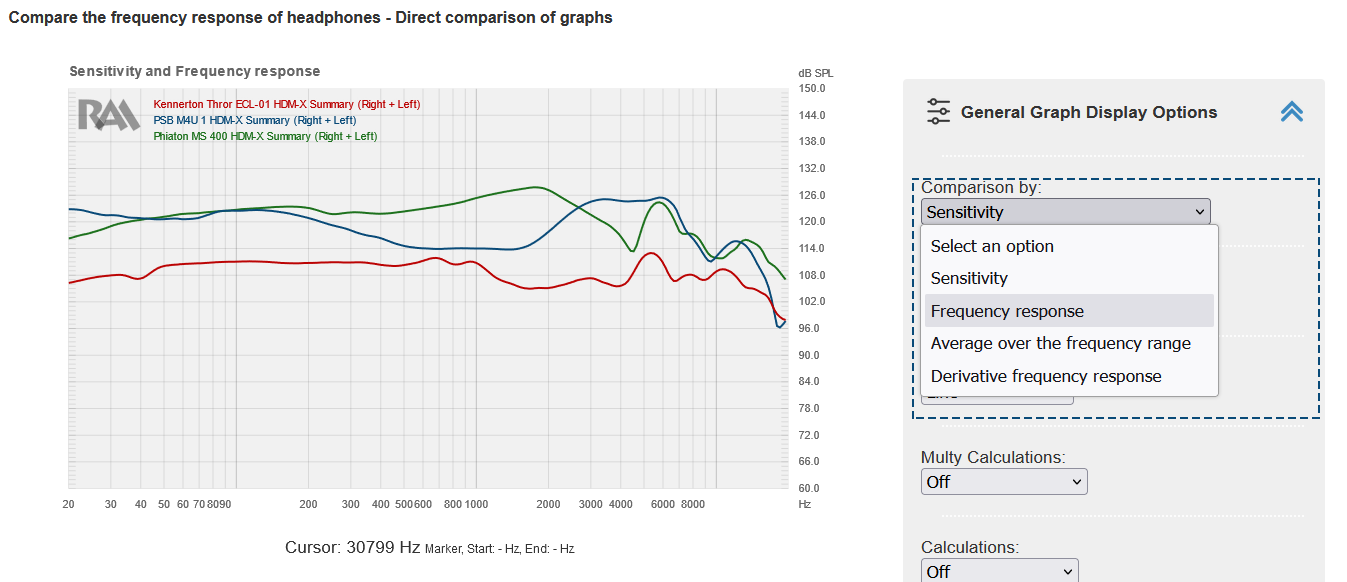

Доступно три основных варианта нормализации кривых АЧХ.






Сравнение по: чувствительности


Графики сравниваются с учетом измеренной чувствительности наушников к 1 VRMS (0 dBV). Кривая графика показывает звуковое давление в абсолютных значениях децибел дБ SPL при воспроизведении синуса на конкретной частоте при подаче напряжения 1 ВRMS, которое равно 0 dBV. Графики АЧХ от усилителей, ЦАП и беспроводных наушников в этом режиме не отображаются.

Такое сравнение позволяет сравнить разницу в громкости различных наушников.

Уровень в дБ SPL в данном графике справедлив только к синусу на одиночной частоте. Для музыкального сигнала, уровень синусов на отдельных частотах всегда будет ниже и суммарно зависеть от плотности музыкального сигнала.

В расчетах на сайте RAA в других сервисах для музыкального сигнала используется поправка на 9 дБ.


Пример

Your browser does not support Canvas


Например, внутриканальные наушники Fischer Audio DBA-02 громче полноразмерных Kennerton Thror ECL-01 на 17.2 дБ. Субъективно на слух разницу громкости в дБ можно послушать самостоятельно.

Такая разница справедлива при подключении к усилителям с нулевым выходным сопротивлением.

Для оценки разницы с измеренными в базе RAA усилителями есть сервисы Voltage and Sensitivity и Comparison of the frequency response/SPL of the bundles of headphones and amplifiers.


Сравнение по: АЧХ

Это относительное сравнение АЧХ. Все графики выравниваются по высоте. Для определенной частоты значение становится равным 0 дБ, а остальные значения соответствуют разнице относительно 0 дБ.

Если график чувствительности отражает абсолютную высоту, аналогично вершинам гор относительно уровня моря, то относительный график АЧХ можно представить как сравнение высоты стульев относительно пола, не учитывая, что они находятся на разных этажах.

Сравнение относительных АЧХ подобно сравнению настроек эквалайзера.

Относительно 0 дБ графики выравниваются к определенной частоте, которая задается параметром Сравнение на частоте для АЧХ в параметрах осей графика.

Исторически в стандартах для оценки чувствительности АС использовалась частота 1 кГц, а для наушников 500 Гц. Частота для сравнения АЧХ не должна быть строго равной 500 Гц или 1 кГц, а должна выбираться в зависимости от того, что именно хочется увидеть.

Пример

Your browser does not support Canvas

Сравнение относительно 1 кГц


Your browser does not support Canvas

Сравнение относительно 100 Гц


Kennerton Thror ECL-01 представляет собой модель наушников с нейтральной АЧХ, с минимальной неравномерностью. У PSB M4U 1 громче самые низкие частоты и высокие частоты. У Phiaton MS 400 наоборот немного снижены низкие и высокие частоты.

Если сделать сравнение тех же наушников к другой частоте - 100 Гц, то Kennerton Thror ECL-01 останутся аналогично нейтральными наушниками, но PSB M4U 1 будут обладать приглушенными средними частотами, а Phiaton MS 400 наоборот усиленными верхними средними и нижними высокими.

От выбора частоты сравнения отличия могут иначе трактоваться, но обозначать одно и то же. Примерно как "стакан наполовину пуст или полон".

Сравнение по: Среднее по частотному диапазону



Your browser does not support Canvas



В этом режиме за 0 дБ берется среднее значение по частотному диапазону. Такой вариант позволяет лучше оценивать общий характер АЧХ наушников.

2024.01.28
