Нормированный коэффициент гармонических искажений

Одним из нововведений является расчет нормированного коэффициента гармонических искажений, который показался перспективным в материалах исследований искажений конденсаторов от Рогова И. Е "Сравнение: конденсаторы для усилителей".

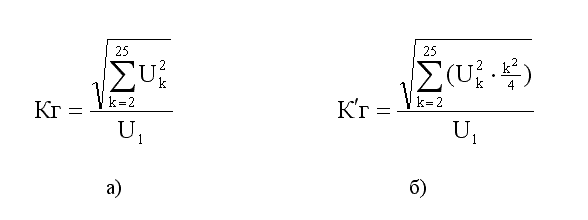

Этот способ нормирования придумали инженеры из лаборатории английской компании ВВС в 50-х годах ХХ века. И такой способ, когда напряжение гармоники умножается на квадрат ее номера, позволяет учесть ширину спектра гармоник. Зачем это нужно? А затем, что чем больше порядок нелинейности и шире спектр гармоник, тем хуже звук.


По разнице между линиями можно оценить вклад гармоник низших порядков, чем меньше расстояние, тем больше их вклад.

При расчете уровня искажений в спектрах значение нормированного коэффициента гармонических искажений обозначается как T'HD (с кавычкой).

На графиках искажений от амплитуды линия для нормированного коэффициента гармонических искажений строится пунктиром.
