Main changes in the Frequency Response Comparison module

2023.02.23

Основные изменения в модуле “Сравнение АЧХ”

Логика работы модулей изначально была максимально прямолинейной, где график для каждого режима строился непосредственно из исходных данных БД. К началу 2023 года логика для всех модулей была унифицирована и стала состоять из двух этапов, считывание из БД данных и формирование данных под отрисовку графика, а уже после отрисовка графика отдельной функцией. Таким образом, часть отдельных промежуточных функций можно относительно быстро и одинаково вставить между двумя этапами уже в разных модулях, которых сейчас в движке сайта RAA 14 штук.

Your browser does not support Canvas



Изначально в модуле Сравнение АЧХ было 6 режимов, где только три рисовались одной функцией - это графики “Чувствительности”, “АЧХ” и “Среднее по частотному диапазону”. Графики для отображения АЧХ без сглаживания и кривых равной громкости рисовались отдельными функциями.

Возможность сравнения через таргет (режим “вычисления”) было заложено только в основную функцию. А еще был неопубликованный режим построения кривой для компенсации наушников с экспортом в APO.

Сейчас из основного списка убраны режимы для построения АЧХ без сглаживания и кривых равной громкости.

Настройка сглаживания перенесена в список наушников. График без сглаживания теперь доступен для всех основных режимов и индивидуально включается для каждой модели наушников.

Настройка кривых равной громкости как и раньше доступна в списке наушников, но активируется в основном меню. Не работает пока в режиме чувствительности и компенсации АЧХ наушников.

Таким образом, когда активируется режим “вычисления” к таргету, то разницу можно смотреть с учетом заданных уровней кривых равной громкости.

Your browser does not support Canvas

Одновременное отображение сглаженных и несглаженных графиков для трех вариантов амбушюр. Вариант отображения - чувствительность.

Your browser does not support Canvas

Одновременное отображение сглаженных и несглаженных графиков для трех вариантов амбушюр. Вариант отображения - разница от чувствительности. Таргет - первый выбранный график.



При этом, таргет, отображенный прямой линией внутри модуля представлен в двух вариантах для сглаженного и несглаженного графика. Т.е. каждый график с выбором сглаженной линии будет высчитываться от сглаженной линии таргета, а несглаженные от несглаженного варианта линии таргета. В примере, выше видно, что между графиками одной модели с разным видом со сглаженным графиком и несглаженным разницы нет.

Отдельным новшеством добавился список для групповых измерений. В этот список можно выбрать сразу несколько наушников и они будут отображаться группой в виде комбинации отображения исходных АЧХ, области по минимуму и максимуму и в виде средней линии.

Такой вариант необходим для отображения наушников при измерении с разными посадками или и для формирования таргетов. Таргеты могут быть основаны на индивидуальной HRTF функции стенда (или человека), или на основе усреднения нескольких моделей наушников.

При выборе режима отображения или вычислений, групповые АЧХ будут выстраиваться по отношению к средней линии.

Все новшества и функции из этого модуля будут добавлены и в модули Взаимодействие совместной АЧХ наушников+усилителей и Сравнение звукового давления у наушников в зависимости от подаваемого напряжения усилителя.

Your browser does not support Canvas

В примере АЧХ HRTF функции головы для углов от 0 до 30 градусов, и АЧХ нескольких посадок наушников на эту голову. Между ними определена АЧХ компенсации с дополнительным сглаживанием в области ВЧ.

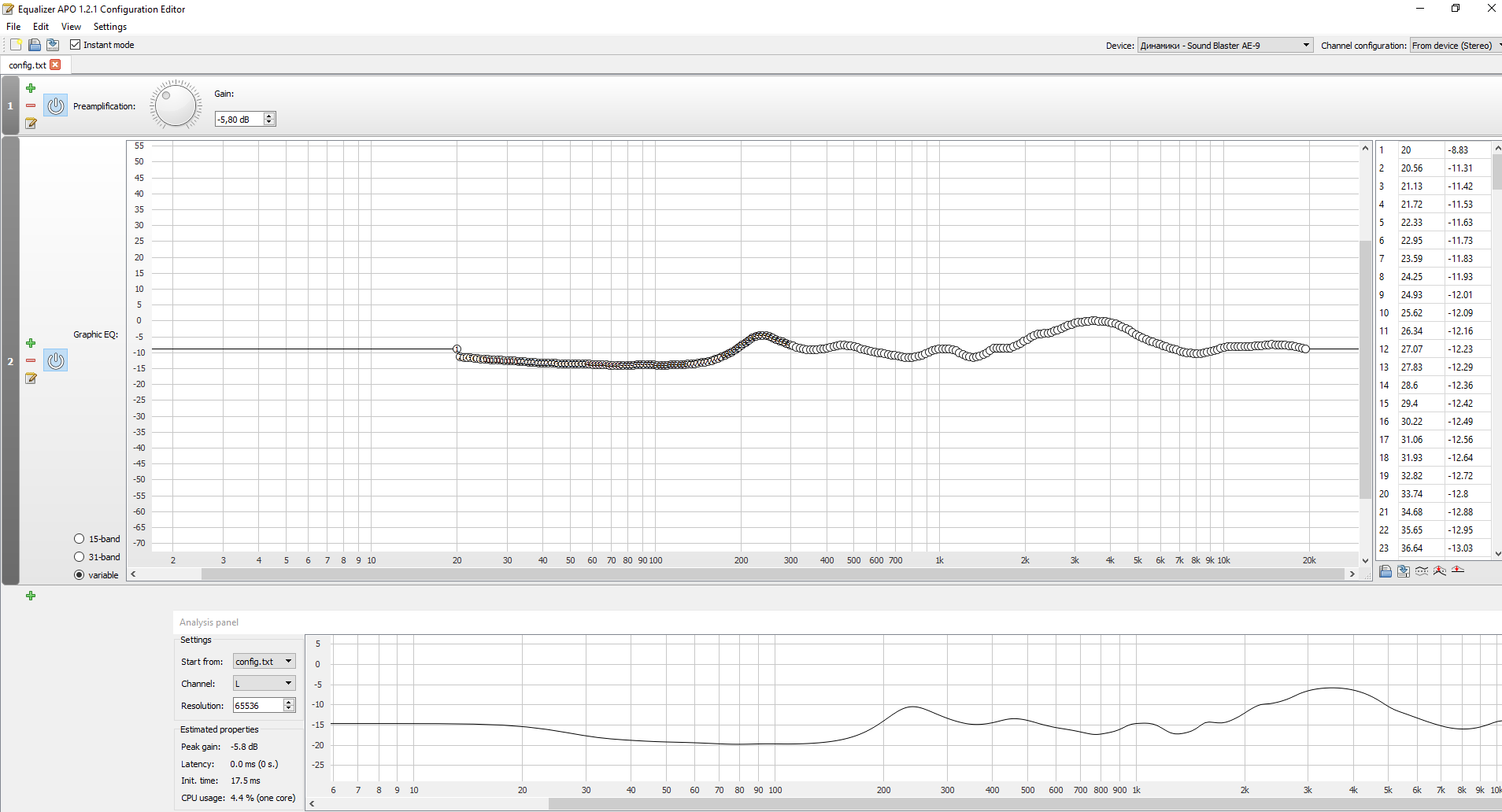

Пример с загрузкой компенсационной АЧХ в APO

Пример с загрузкой компенсационной АЧХ в APO

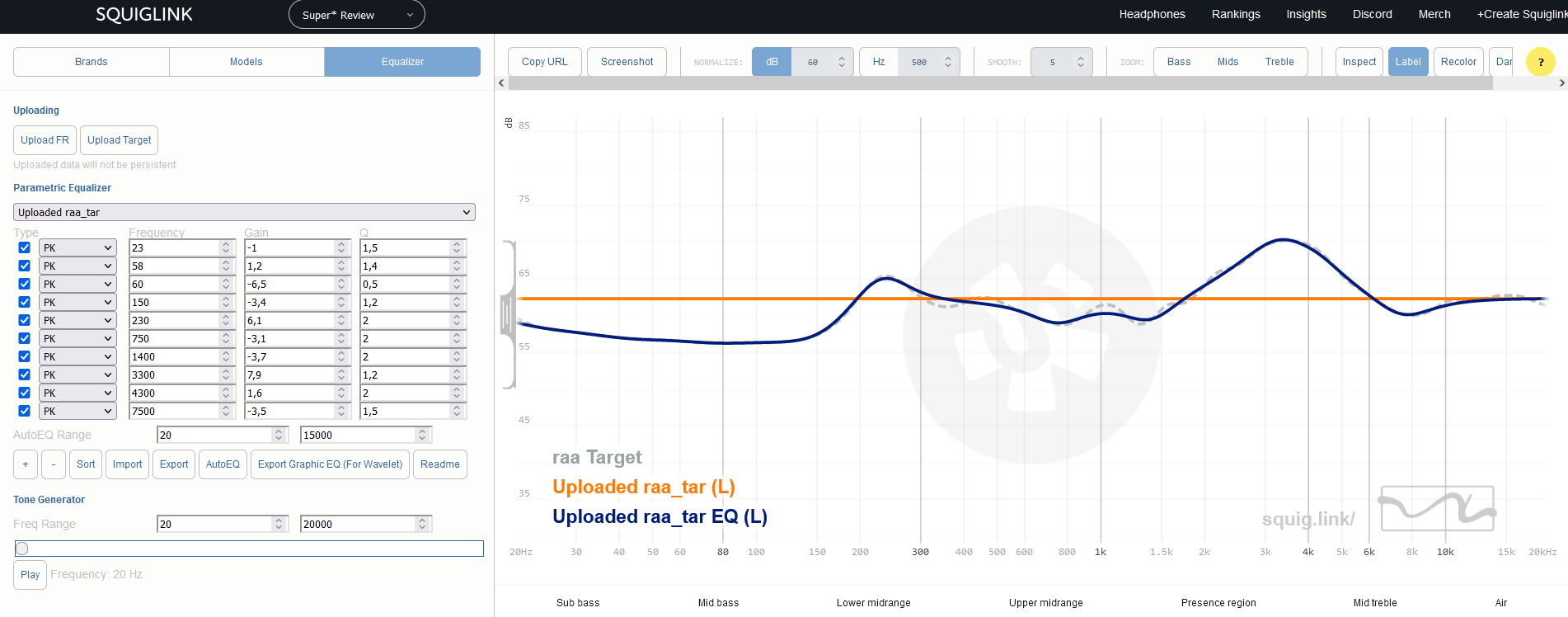

Пример с переводом компенсационной кривой в данные для параметрического эквалайзера

Пример с переводом компенсационной кривой в данные для параметрического эквалайзера





Для Pro аккаунта доступен режим “Компенсация АЧХ”. Он интересен тем, что в нем есть возможность экспорта данных для дальнейшей компенсации АЧХ в разных форматах, от CSV до совместимого в APO. Линия компенсации при этом имеет различные настройки для общего масштабирования и раздельно для низких, средних и высоких частот.

В планах, на основе опытов, этот режим возможно будет развиваться в сторону отдельного редактора для формирования компенсационной кривой. Сейчас идет этап выявления зависимостей соответствия между таргетом на основе измерений индивидуально HRTF функции человека с измерением его наушников на его же голове. А дальше, как говорится, нет предела совершенству (или востребованности всего этого).







Original text in Russian page. Translation page is not yet ready

You can help with translation via the: facebook and feedback.




Comments



Комментарий из чата telegram RAA от romanrex
Изображения, медиа и смайлы доступны в исходном чате.
2023-02-23 21:14:00

Комментарий к новости: Основные изменения в модуле Сравнение АЧХ
Если будете замечать какие-то странные глюки, то обязательно сообщайте. Начинается еще один этап обновления движка, затрагивающий множество внутренних функций. Надеюсь, обойдется без критичных глюков. Очередной этап обновления движка завершен, все должно работать должным образом. Если заметите, что-то работает неадекватно, то сообщайте.

В этом этапе в движке сайта были переработаны функции под наушники, измеренные с несколькими посадками на стенд. Проработаны функции выгрузки из десктопной версии RAA, функции импорта в WEB, и страницы сравнения. Теперь для модели наушников к выбору стенда добавился и выбор посадки.

В ближайшие дни будут добавлены на сайт результаты измерений с несколькими посадками (а это измерения наушников уже на живых головах). Эти отчеты не будут сразу опубликованы до завершения переработки уже страницы отчета, где нужно доработать уже функции самого шаблона. Плюс к шаблону необходимо доработать модуль "Взаимодействие совместной АЧХ наушников+усилителей ", который используется в шаблоне отчета и должен отображать групповые АЧХ.
