Эффективное подавление шумовой полки при анализе спектров ЦАП в Reference Audio Analyzer

Original text in Russian. You can translate text of Google. The original text in Russian page.


F.A.Q. / Общие данные для усилителей и ЦАП

Минимальный уровень искажений при анализе спектров ЦАП

Для получения точного уровня искажений со стороны ЦАП с минимальным вкладом искажений от АЦП по возможности при записи выбирается пониженная чувствительность входа. В большинстве случаев это выбор балансного режима для E-MU1616m и использование дополнительных делителей напряжения на резисторах.

Если максимальный уровень сигнала у ЦАП равен 6 dBV, то при чувствительности входа в аналогичные 6 dBV малейший шум или вторая-третья гармоника вызовет неизбежный клиппинг. Казалось бы, что понижение на пару дБ обязано устранить проблему, но практика показывает, что может быть рост искажений и при записи с разницей до 6 дБ (т.е. при 1Vrms выхода при максимальных 2 Vrms входа).

Как может вызывать перегрузку сигнал с заметно меньшей амплитудой, при искажениях менее 110 дБ и низким уровнем шума (110-120 дБ)? Наиболее вероятной причиной являются шумы в ультравысоком диапазоне, которых мы не видим в записанном сигнале, ограниченном 100 кГц (для режима с частотой дискретизации 192 кГц). Высокочастотный шум может вызывать перегрузку как в ОУ до АЦП, либо в самом АЦП перед цифровым фильтром, отсекающего высокие частоты.

Из практики с E-MU1616m, для некоторых источников уровень искажений на входе у АЦП около уровня 0 dBFS может показывать уровень искажений как -110dB, так и -90 дБ. При этом, стоит обеспечить разницу между входом и выходом более 6 дБ за счет понижения чувствительности входа, как уровень искажений становится стабильно не выше -110 дБ.

При пониженной чувствительности входа неизбежно ухудшается параметр сигнал/шум, но это компенсируется измерениями на сигналах большой продолжительности.

В начале отчета обычно указана разница между входным и выходным сигналом. Если разница выше 6 дБ, то велика вероятность, что АЦП E-MU1616m не внес своих искажений. Если значение ниже, то уровни искажений могут быть выше, чем выдает устройство. По возможности выбираются условия измерений в сторону разницы выше 10 дБ, но иногда это к сожалению не позволяют внешние условия во время измерений.

По паспорту на EMU1616m для -1dBFS указан уровень искажений в -110 дБ, но при измерениях на пониженной чувствительности реальный уровень искажений ниже.

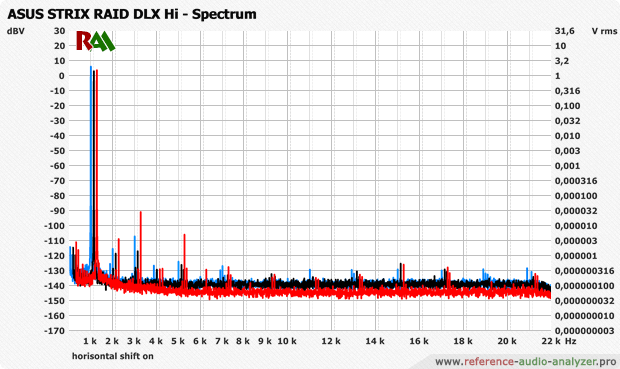

Красный, это синус с записью в небалансном режиме при уровне для входа в -4,95 dBFS. Синий и черный с близкой амплитудой по напряжению при -16 и -17 dBFS в балансном режиме уже показывают существенно меньший уровень искажений.
