F.A.Q. / Линейный выход ЦАП / О измерениях линейного выхода ЦАП в RAA

Эффективное подавление шумовой полки при анализе спектров

Т.к. основной задачей RAA является получение наиболее точных данных, то используется ряд решений для повышения точности. Уровень сигнала при тестировании всегда выбирается ниже максимального для записывающего устройства, что позволяет избежать искажений со стороны АЦП и получить искажения только испытуемого устройства.

Такой подход сужает динамический диапазон при записи и компенсировать это можно лишь двумя способами: выбор записывающего устройства с рекордным соотношением сигнал/шум и использовать тестовые сигналы большой длительности с усреднением спектров и выбором большого окна.

В качестве записывающего устройства используется E-MU 1616m c динамическим диапазоном в 120 дБ (на сегодняшний день это одно из лучших устройств с позиции технических характеристик). Разница максимального входного уровня E-MU1616m и выходного уровня тестируемого устройства обычно варьируется от 6 до 15 дБ. Из-за такой разницы неизменно поднимается уровень шумовой полки, скрывающей искажения.

Длительность тестовых сигналов в файлах RAA разделяется на две группы: Более наглядно о спектрах и шумовой полке .


Тестовые сигналы большой продолжительности

 18 окон в 262144 семпла со сдвигом окон по 131017 семпла

18 окон в 262144 семпла со сдвигом окон по 131017 семпла



В большинстве случаев при тестировании используют окно в 65536 семплов. В RAA используется 18 окон в 262144 семпла со сдвигом окон по 131017 семпла. На каждый тест для ЦАП используется минутный фрагмент тестового сигнала.

Для построения спектра мультитонов используется FFT Size 2097152 семпла. Такой вариант не самый эффективный по подавлению шума, но позволяет получить максимально возможную разборчивость в низкочастотной области.



Удвоение величины окна обычно дает снижение шумовой полки на 3 дБ, соответственно переход с 65536 на 262144 семпла снижает уровень шумовой полки примерно на 6 дБ. Усреднение между окнами дает дополнительное снижение на 6-10 дБ. Периодические сигналы остаются неизменными, независимо от величины окна и усреднения. Небольшая разница может быть, если гармоники непостоянны во времени.



Тестовые сигналы средней продолжительности

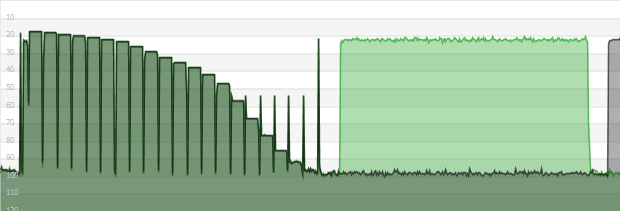

Слева череда тестовых сигналов от амплитуды по 3 сек, справа минутный тестовый сигнал

Слева череда тестовых сигналов от амплитуды по 3 сек, справа минутный тестовый сигнал



2 окна в 65536 семпла со сдвигом окон в 32768 семпла

2 окна в 65536 семпла со сдвигом окон в 32768 семпла

Применяется дополнительное усреднение спектров из двух окон в 65536 семплов. Подробность графиков уступает тестам для ЦАП-ов с анализом сигналов большой продолжительности, но достаточна для понимания общей картины.



Удвоение величины окна обычно дает дополнительное снижение шумовой полки на 3 дБ.

Тестирование сигналами средней продолжительности используется для тестов с большим количеством разных амплидут сигнала.
