Измерение сигнал/шум через REW

• Особенности параметра сигнал/шум - Практическое применение
• Общая методика измерения сигнал/шум в RAA для ЦАП и усилителей
• Измерение сигнал/шум через REW

Создание тестовых сигналов в REW

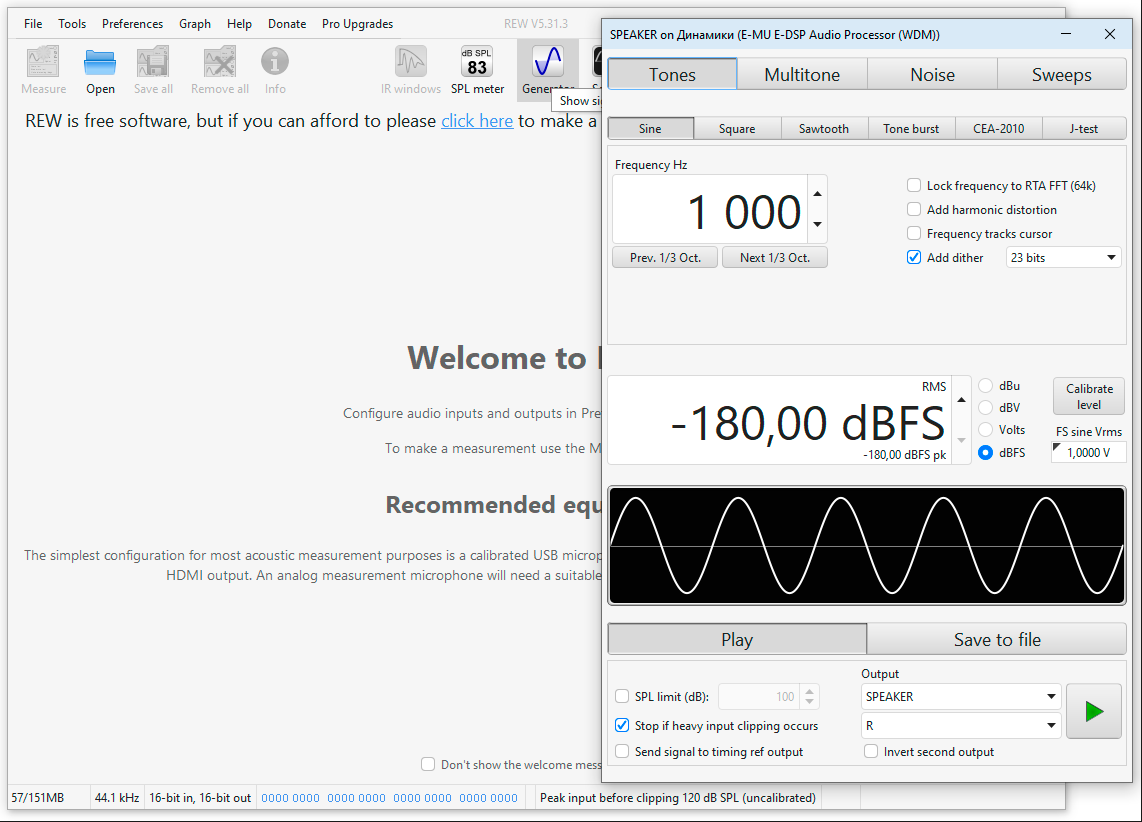

Создание тестовых сигналов производится в генераторе.

В зависимости от вашего тракта записи количество необходимых тестовых сигналов может быть разным. Если будет использоваться преамп от микрофонного входа - то уровни для тестовых сигналов будут пониженные.

Для тестов с максимальным положением регулятора громкости, это синус с частотой 1 кГц и уровнями -60, -80 dBFS. Для положения регулятора громкости в минимальном положении: 0, -3, -6, -10, -20 dBFS.

Отдельное внимание надо уделить тестовым сигналам для воспроизведения тишины. Многие устройства в паузе отключают выход, и вход начинает работать как антенна, генерируя заметный шум. Обойти это порой можно через воспроизведение сигнала с параметрами: синус 10 Гц, уровень -180 dBFS. Этот инфразвук будет настолько незначительным, что не добавит от себя шум и не позволит устройству отключаться. Впрочем, некоторые устройства могут отключаться и на гораздо более громких сигналах и здесь попробуйте поэкспериментировать с бОльшими уровнями.

Длительность сигнала для записи достаточна в 10 секунд, соответственно сами сигналы можно сгенерировать по 30 секунд. После старта воспроизведения спустя 5 секунд все переходные процессы уже должны завершится и как раз будет время сделать запись на 10 секунд.

Порядок действий

Тестирование

Поставить на устройстве максимальный уровень громкости и запустить тестовый сигнал с малым уровнем, например - 60 dBFS. Если сигнал не искажается, не клипует и т.п., то эту запись назвать как max-60.wav. Далее записать трек с инфразвуком и назвать как max-noise.wav.

Поставить минимальный уровень громкости, при котором устройство не уходит в режим полной тишины. Воспроизвести сигнал с уровнем 0 dBFS (если не клипует) и назвать как min-0.wav. Если видно, что сигнал искажается, то выбрать более низкий уровень тестового сигнала и в названии его это обязательно отметить. После сделать запись инфразвука с названием min-noise.wav

Обработка

Теперь записанные 4-ре файла открыть в REW.

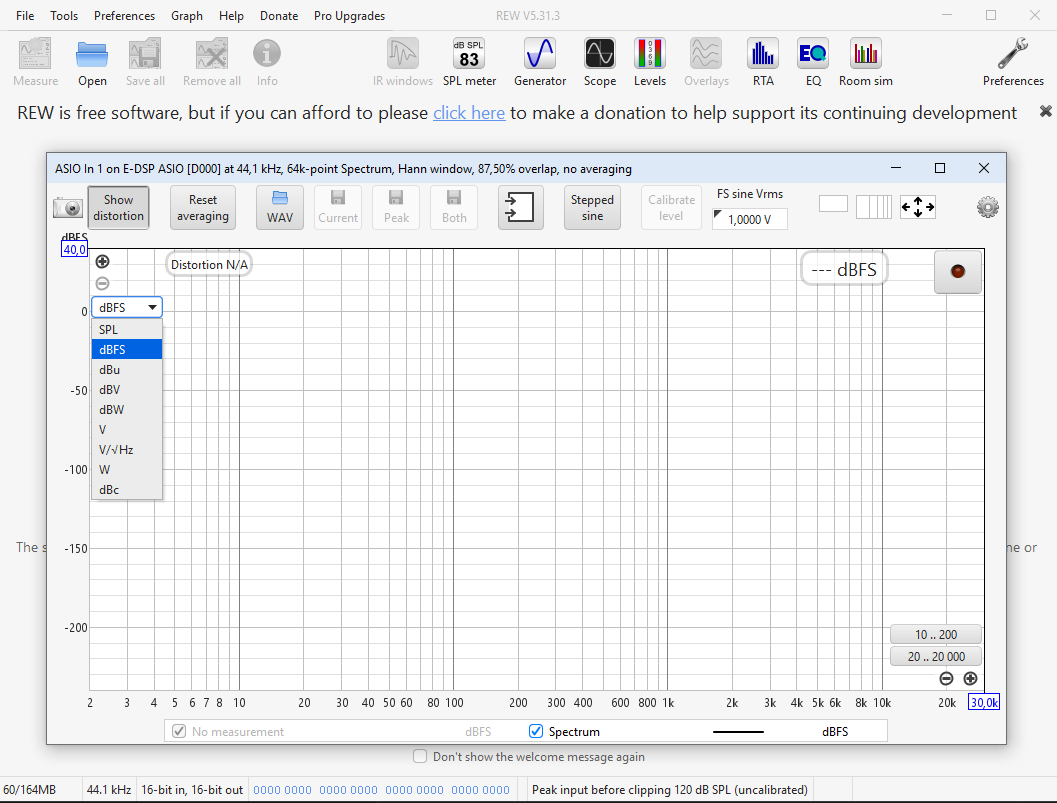

Необходимо выбрать шкалу dBFS, анализ искажений через кнопку "Show Distortion" и нажать на кнопку "WAV".

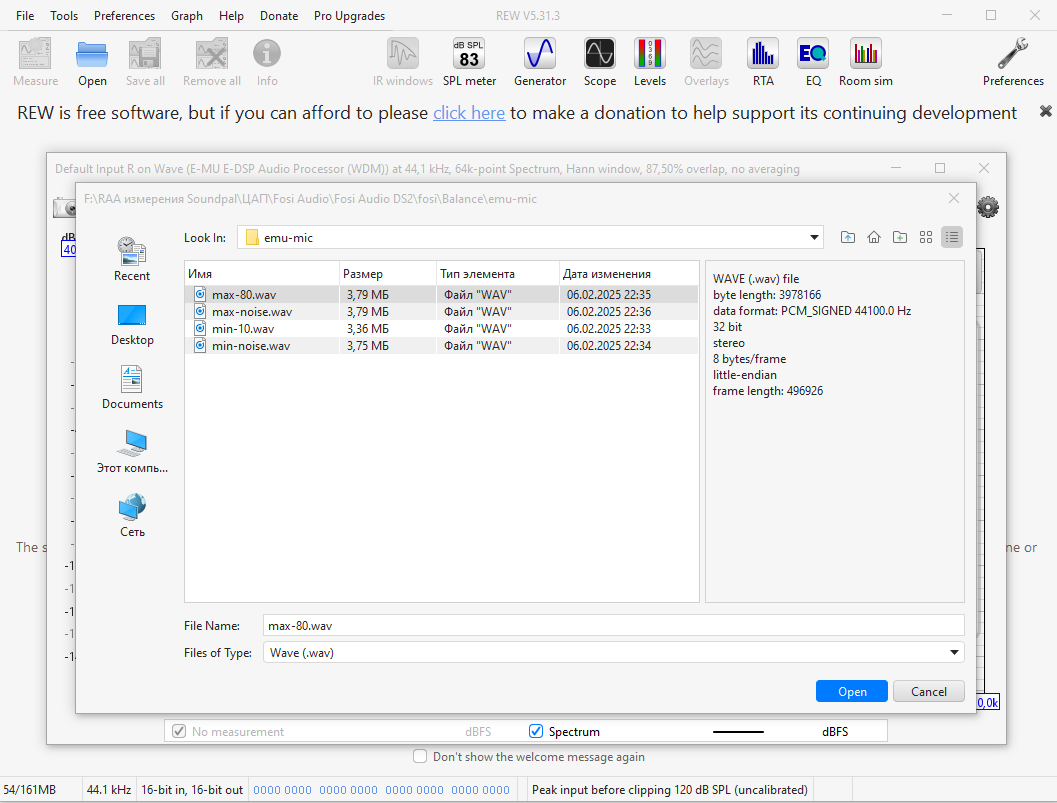

Открыть поочередно файлы.

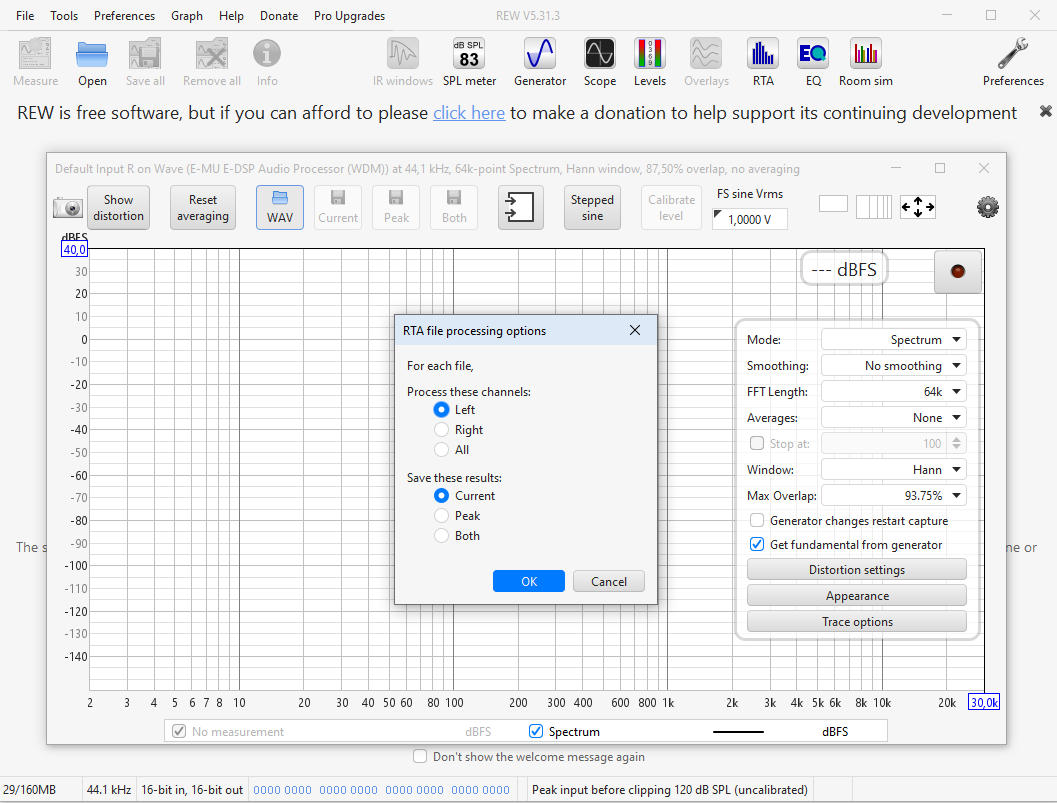

Каждый файл открыть отдельно как левый канал и потом как правый.

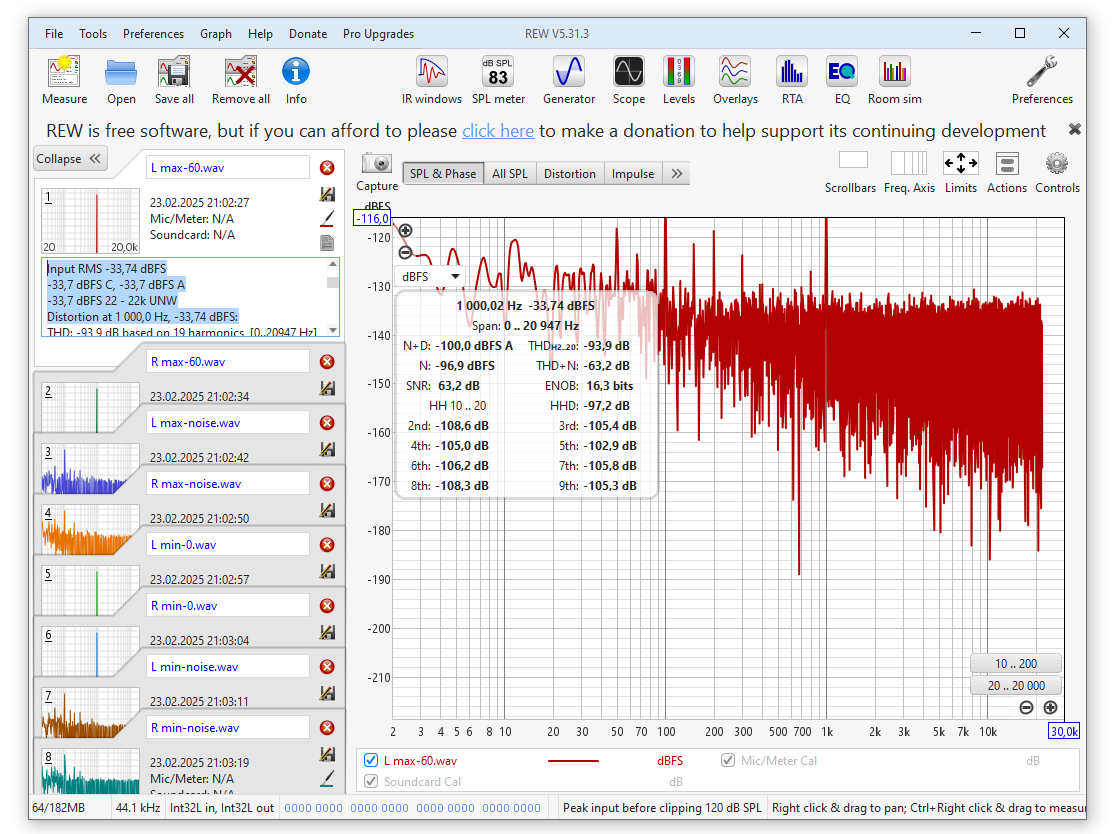

Все результаты будут доступны во вкладке SPL & Phase а рассчитанные значения в левом столбце.

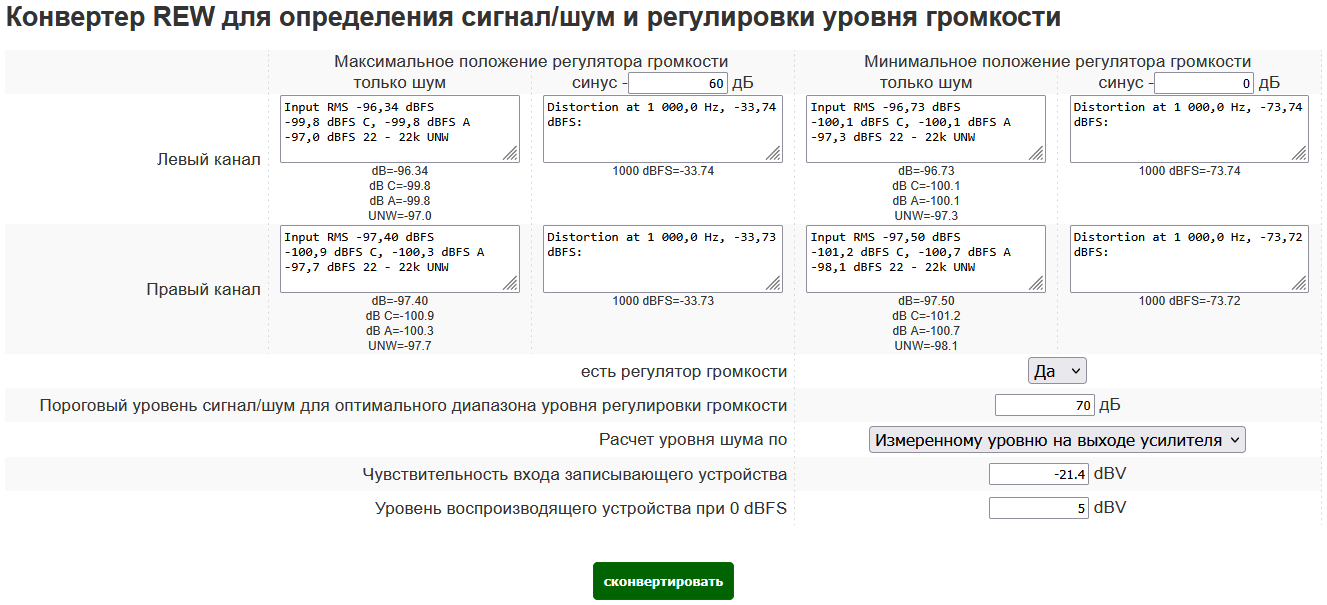

Дальше можно делать расчет самостоятельно или воспользоваться on-line калькулятором в RAA.

Скопировать значения полей и нажать “сконвертировать”, указав уровни для тестовых синусов для максимального значения регулятора громкости и минимального.

Скопировать можно как полное содержимое полей, так и только те строки, из которых определяются необходимые значения. Для полей от синуса нужна лишь строчка "Distortion at 1 000,0 Hz, -33,74 dBFS", а для шума три строчки:
"Input RMS -33,74 dBFS
-33,7 dBFS C, -33,7 dBFS A
-33,7 dBFS 22 - 22k UNW".

После конвертации удостоверьтесь, что все числа распознались верно.

Если тестируется устройство без регулятора громкости, то отметьте это и загружайте только первые поля от максимального уровня регулировки громкости.

Расчет уровней шума и синусов в абсолютных уровнях dBV могут рассчитываться от известного значения на выходе усилителя, заданным вручную, или от известного значения чувствительности входа при записи. Второй вариант обычно менее точный, если используются микрофонные или инструментальные предусилители.

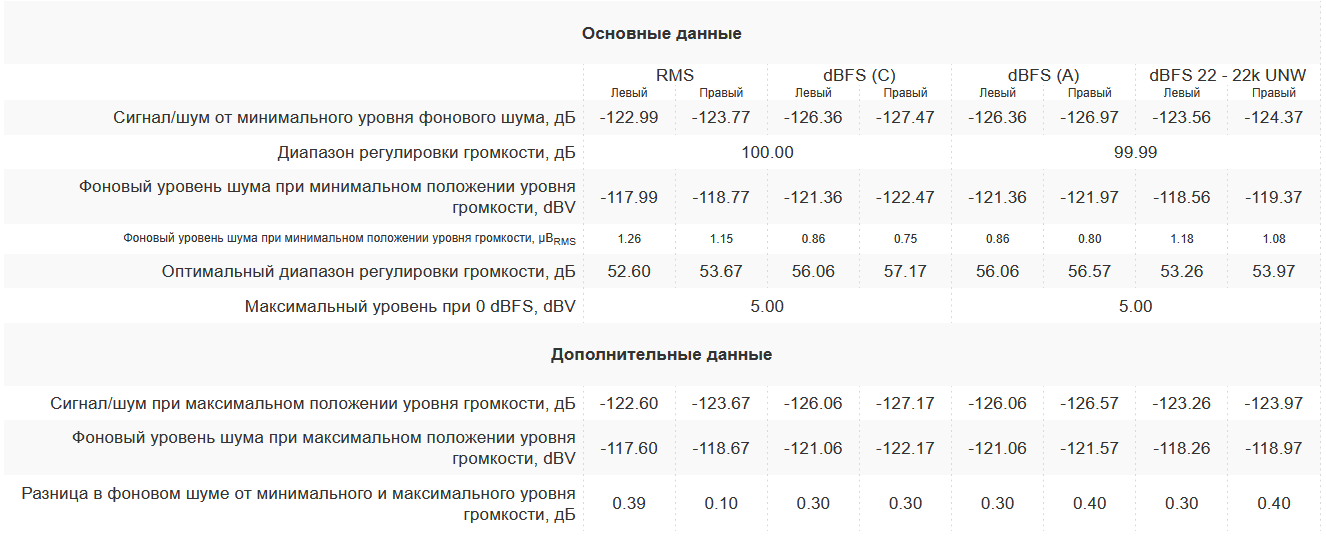

Основные данные

Сигнал/шум от минимального уровня фонового шума, дБ

Это разница уровня сигнала при 0 dBFS и уровнем шума при минимальном положении регулятора громкости.

Диапазон регулировки громкости, дБ

Это разница между уровнями для уровня 0 dBFS при максимальном уровне регулировки громкости и минимальном.

Фоновый уровень шума при минимальном положении уровня громкости, dBV

По этому уровню можно спрогнозировать слышимость шума в наушниках исходя из их чувствительности. Дополнительно этот уровень приводится в мкВ, как это привычно многим по характеристикам к усилителям.

Оптимальный диапазон уровня громкости, дБ

Этот диапазон рассчитывается по допустимому комфортному соотношению сигнал/шум. По умолчанию в RAA используется значение 70 дБ.

Максимальный уровень при 0 dBFS, dBV

Значение определяется по чувствительности входа. Если выбран расчет шума по измеренному на выходе усилителя, то это значение дублируется от заданного.
