Калькулятор параметров усилителя - F.A.Q.



О калькуляторе



Данный калькулятор позволяет получить универсальные характеристики усилителя через пороговые значения напряжения, тока и выходного сопротивления по альтернативным известным характеристикам.

В качестве исходных данных параметры делятся на главные и второстепенные. При расчете используются главные параметры, а недостающие берутся из второстепенных.

В дополнительных параметрах есть возможность задать рамки для неизвестных параметров, которые не поддаются точному расчету и от них зависят конечные значения минимумов и максимумов.

Примеры

Audio Science Review

Сегодня один из популярных источников измерений продуктов, это audiosciencereview.com

В большинстве случаев пользователям предлагаются графики измерений уровня искажений от амплитуды с указанием выходной мощности к сопротивлению наушников.

JDS Atom Amp 2 Headphone Amplifier

Сделаем расчет исходя из опубликованных измерений от Audio Cience Review.

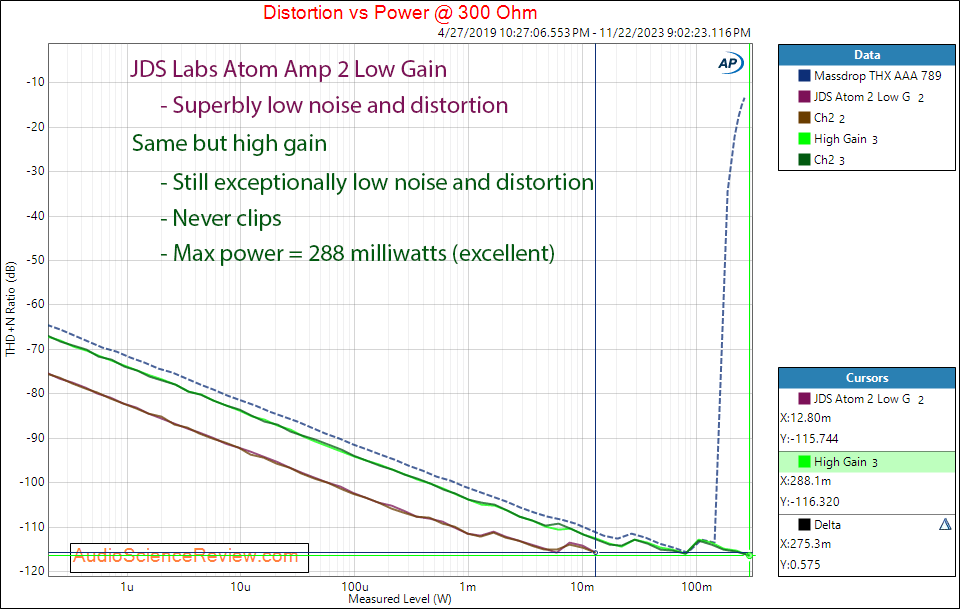

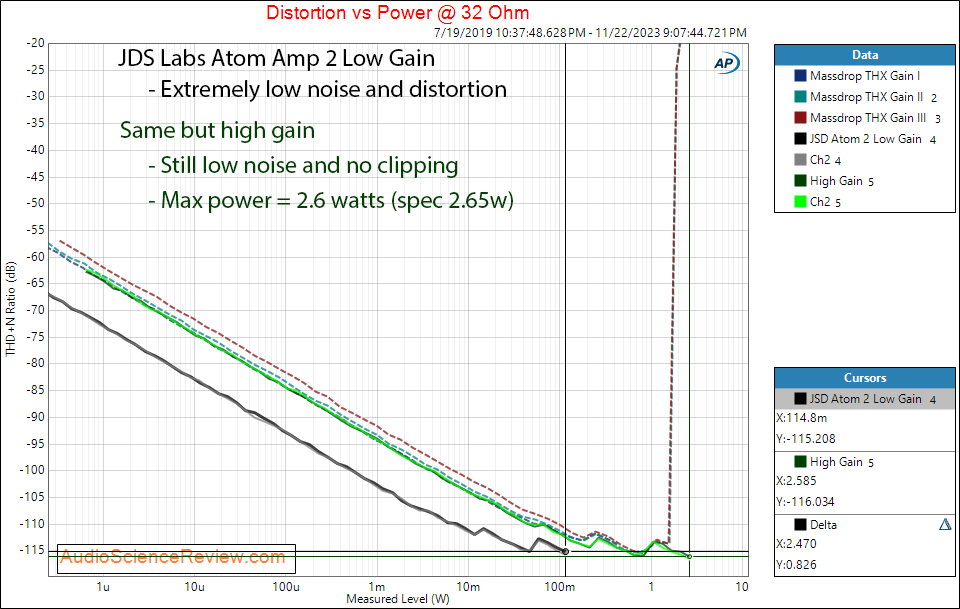

Приводится два основных графика мощности для 32 Ом и 300 Ом. Значений отдельно максимального тока, напряжения и выходного сопротивления нет. Таким образом получаем эти значения исключительно из значений мощности:
  • 2600 мВт на 32 Ом
  • 288 мВт на 300 Ом
При клике на график будет перемещение на страницу калькулятора.


Your browser does not support Canvas
График получается из подставленных значений ниже. Точками на графике обозначаются уровни напряжений на указанных нагрузках (сопротивлении наушников). Исходя из заданных диапазонов напряжения, тока и выходного сопротивления в поле "другие параметры", рассчитываются графики, которые пройдут через исходные точки.

  • Диапазон напряжения без нагрузки: 0.1 ~ 12 VRMS
  • Диапазон максимального тока: 1 ~ 1000 mA
  • Диапазон выходного сопротивления: 0 ~ 300 ohm
Known amplifier parameters

Main parameters

Voltage without load Max Current Output Impedance
9.54 dBV
0.00 dB(mA)
10.00 ohm

Secondary parameters

Power Loaded Power Loaded
ohm ohm
Voltage Current Voltage Current
9.12 VRMS
285.04 mA
9.30 VRMS
30.98 mA
19.20 dBV
49.10 dB(mA)
19.37 dBV
29.82 dB(mA)


Из внесенных данных получается два варианта параметров усилителя. Слева одна линия получается горизонтальной, а вторая под углом снижается вниз. Такое расхождение от того, что мы не знаем, какое ограничение тока для усилителя является максимальным и в примере диапазон задан от 1 до 1000 мА.

Так как напряжения для разного сопротивления незначительно отличаются, то точка для низкоомного сопротивления получаться ниже может по двум причинам: уже наступило ограничение тока или сопротивление усилителя не является нулевым. Таким образом один график (красный) едва заметно снижается по дуге и не имеет ограничение по току, а второй (синий) начинает снижение под углом и уже на наклонной линии расположена точка.


Calculated values of minima and maxima
Voltage without load
dBV/ VRMS
Max Current
dB(mA) / mA
Output Impedance
ohm
Minimum 19.4/9.3 49.1/ 285.0 0.0
Maximum 19.4/9.3 60.0 / 1000.0 0.7


Выходное сопротивление получилось в диапазоне от 0 до 0.7 Ом.


На странице продукта от производителя сопротивление указано как 0.7 Ом и дополнительно мощность и напряжение под нагрузками. Перестроим график по данным от производителя, взяв значения мощности от сопротивлений 32 и 600 Ом.


Your browser does not support Canvas
Known amplifier parameters

Main parameters

Voltage without load Max Current Output Impedance
9.54 dBV
0.00 dB(mA)
0.70 ohm

Secondary parameters

Power Loaded Power Loaded
ohm ohm
Voltage Current Voltage Current
9.21 VRMS
287.77 mA
9.26 VRMS
15.44 mA
19.28 dBV
49.18 dB(mA)
19.33 dBV
23.77 dB(mA)



Calculated values of minima and maxima
Voltage without load
dBV/ VRMS
Max Current
dB(mA) / mA
Output Impedance
ohm
Minimum 19.3/9.3 49.2/ 287.8 0.7
Maximum 19.3/9.3 60.0 / 1000.0 0.7


Так как сопротивление было известно, то графики разошлись только по уровню максимального тока.



Информация от производителей

Fiio KA1

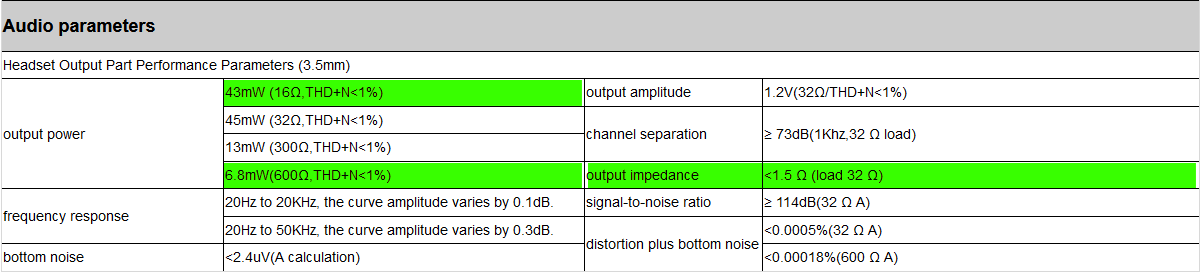

Сделаем расчет исходя из паспортных характеристик.



Your browser does not support Canvas
Здесь видно, что при известном внутреннем сопротивлении максимальный ток явно ограничен еще до минимально известно подключенной нагрузки в 16 Ом.

Known amplifier parameters

Main parameters

Voltage without load Max Current Output Impedance
9.54 dBV
0.00 dB(mA)
1.50 ohm

Secondary parameters

Power Loaded Power Loaded
ohm ohm
Voltage Current Voltage Current
0.83 VRMS
51.84 mA
2.02 VRMS
3.37 mA
-1.62 dBV
34.29 dB(mA)
6.11 dBV
10.54 dB(mA)



Calculated values of minima and maxima
Voltage without load
dBV/ VRMS
Max Current
dB(mA) / mA
Output Impedance
ohm
Minimum 6.1/2.0 34.3/ 51.8 1.5
Maximum 6.1/2.0 34.3 / 51.8 1.5


Таким образом конечные варианты минимума и максимума одинаковы.



Полученные графики можно переносить в сервис Напряжение и чувствительность для сравнения с протестированными усилителями в RAA.






2024.03.30
