Сервис сравнения АЧХ - F.A.Q.

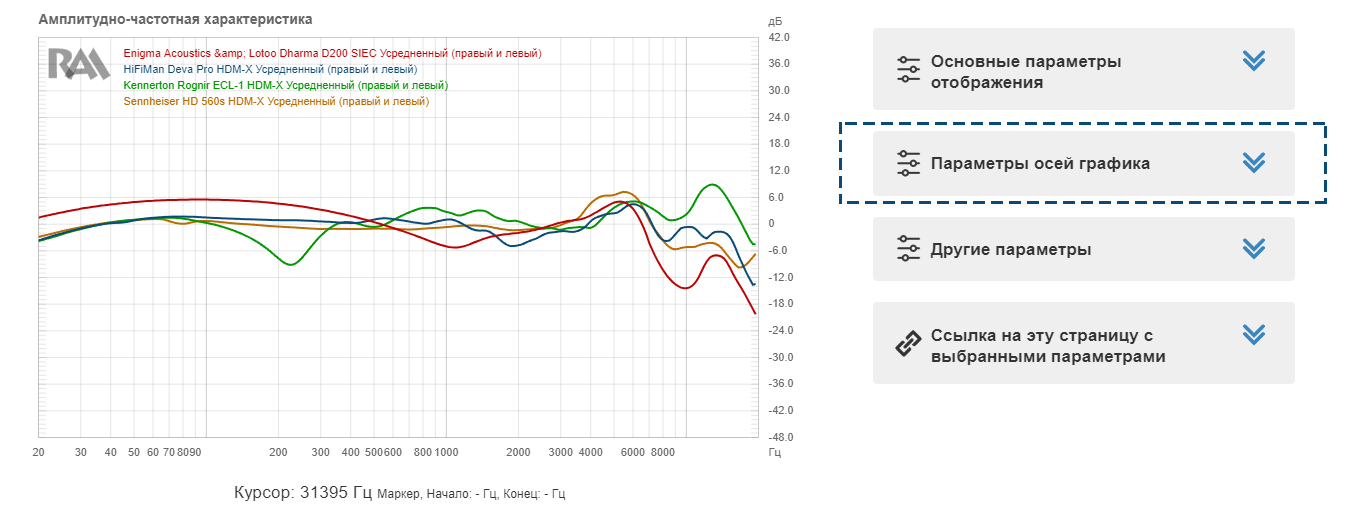

Параметры осей графика - ось X








Частотный диапазон:

Частотный диапазон отвечает за масштаб по горизонтали.

Your browser does not support Canvas

Частотный диапазон 20 Гц - 20 кГц.


Your browser does not support Canvas

Частотный диапазон 20 Гц - 192 кГц.


В базе данных для разных типов продуктов доступны разные частотные диапазоны.

Для беспроводных наушников и усилителей доступен частотный диапазон не выше 20 кГц. Для проводных наушников диапазон ограничен до 40 кГц.

Для линейного выхода ЦАП диапазон ограничен режимом записи и типом тестового сигнала. Например, при тестировании мультитоном в частоте дискретизации 44.1 кГц линия АЧХ строится по 50-ти координатам до 20 кГц. Аналогично тестируются и усилители. АЧХ, полученные по импульсной характеристике при записи с частотой дискретизации 192 кГц и 384 кГц имеют соответствующие ограничения в 98 и 192 кГц.

Your browser does not support Canvas

Частотный диапазон 20 Гц - 20 кГц.


Your browser does not support Canvas

Частотный диапазон 8 кГц - 50 кГц.


АЧХ наушников имеют ограниченное количество координат, для режима со 1/3 сглаживанием это 250 координат, для варианта без сглаживания - 480. Таким образом, значительное увеличение масштаба в большинстве случаев не даст большей подробности.

Сравнение на частоте для АЧХ:

Этот параметр доступен в режиме Сравнение по: АЧХ в основных параметрах отображения. Все графики выравниваются по высоте к указанной частоте. Для этой частоты значение на каждом графике становится равным 0 дБ, а остальные значения соответствуют разнице относительно 0 дБ.

Your browser does not support Canvas

Сравнение на 100 Гц.


Your browser does not support Canvas

Сравнение на 10000 Гц.


Исторически в стандартах для оценки чувствительности АС использовалась частота 1 кГц, а для наушников 500 Гц. Частота для сравнения АЧХ не должна быть строго равной 500 Гц или 1 кГц, а должна выбираться в зависимости от того, что именно хочется увидеть.
