Сервис сравнения АЧХ - F.A.Q.

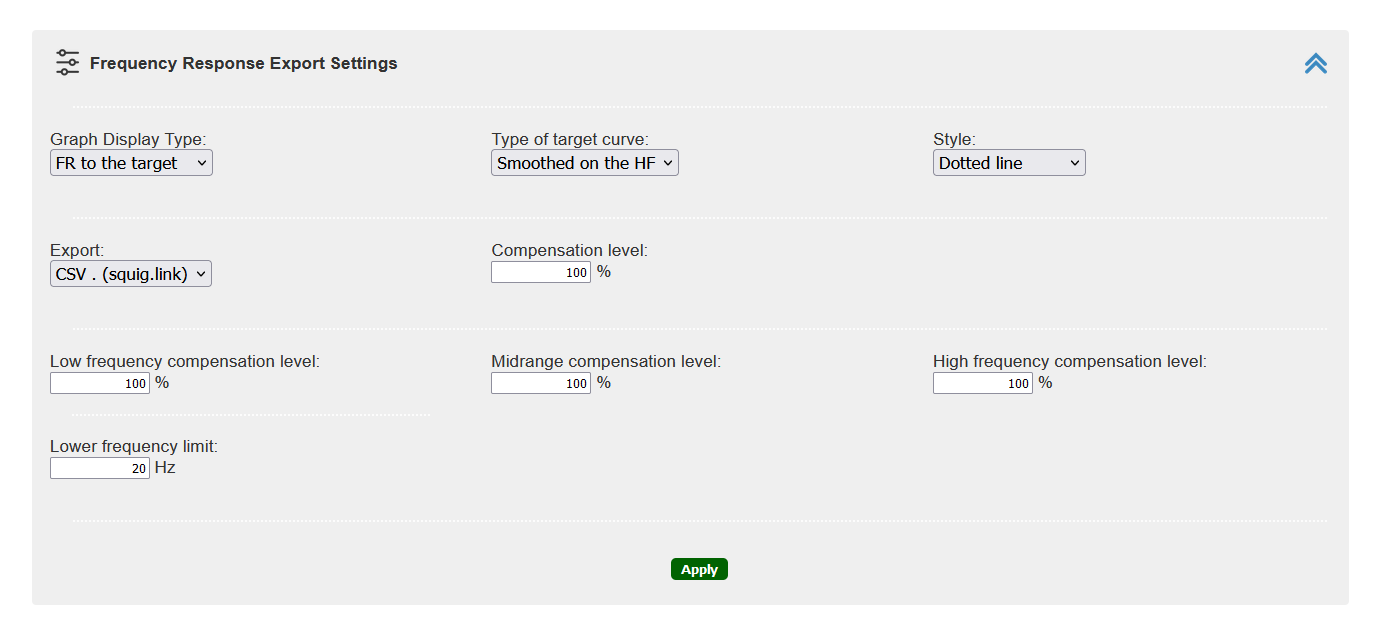

Настройки экспорта АЧХ

В блоке "Настройки экспорта АЧХ" выбирается формат экспортируемых данных и финальные общие настройки.






Тип отображения графика:


Показывает линию выгружаемой АЧХ.

Your browser does not support Canvas

АЧХ к целевой кривой


Your browser does not support Canvas

Компенсационная АЧХ
Your browser does not support Canvas

Итоговая АЧХ


АЧХ к целевой кривой - Показывает исходную АЧХ с учетом компенсации к целевой кривой.

Компенсационная АЧХ - Показывает линию АЧХ под эквалайзер.

Итог - показывает конечную предполагаемую АЧХ после компенсации. Выгрузка АЧХ в этом случае производится как в режиме “Компенсационная АЧХ”.

Тип целевой кривой:


Сглаженная. Частотный диапазон выше 1 кГц дополнительно сглаживается и позволяет сделать общее выравнивание высоких частот. Это рекомендуемый режим экспорта АЧХ для новичков. Неравномерность АЧХ в области высоких частот сильно зависит от индивидуальной формы ушной раковины пики/провалы частот всегда приблизительны.

Исходная. Частотный диапазон выгружается как есть - для профессионалов.

Your browser does not support Canvas

Сглаженные ВЧ выше 1 кГц


Your browser does not support Canvas

Исходная АЧХ на выгрузку


Неравномерность АЧХ в области высоких частот сильно зависит от индивидуальной формы ушной раковины пики/провалы частот всегда приблизительны.

Стиль:

Your browser does not support Canvas

АЧХ Sivga Audio Luan к целевой кривой стенда HDM-X на базе HTRF - пунктир


Your browser does not support Canvas

АЧХ Moondrop Solis II к целевой кривой стенда имитатора ушного канала IEC711 от Harman - точки
Your browser does not support Canvas

АЧХ Moondrop Solis II к целевой кривой стенда имитатора ушного канала IEC711 от Harman - линия. Исходные графики скрыты.
Дает возможность визуально выделить выгружаемую кривую.



Экспорт:


Определяет формат выгружаемых данных. Основные, это формат для APO Equalizer и CSV под squig.link под параметрический эквалайзер. Выгружаемые данные отображаются в отдельном блоке Экспорт АЧХ внизу страницы сервиса.

Уровень компенсации:

Your browser does not support Canvas

Компенсация 100%


Your browser does not support Canvas

Компенсация 30%
Your browser does not support Canvas

Компенсация 200%


Можно увеличить или уменьшить масштаб выгружаемых данных, т.е. сделать коррекцию более или менее выраженной.

Уровень компенсации низких частот/средних частот/высоких частот:



Можно сделать разный уровень коррекции для отдельных частотных диапазонов. Если у наушников уже облезли амбушюры из кожзама и из-за этого снизились низкие частоты, то коррекция низкочастотного диапазона по графику измерений будет неудачной. Или, если амбушюры от старости примялись и расположение излучателя стало гораздо ближе к уху, то будет неверный высокочастотный диапазон.

Граница нижних частот

Your browser does not support Canvas

Компенсация низких частот 50% - итоговый вид


Your browser does not support Canvas

Компенсация низких частот 100% от 40 Гц - итоговый вид
Your browser does not support Canvas

Компенсация низких частот 100% от 80 Гц - итоговый вид


Можно ограничить коррекцию низких частот. Это актуально для наушников с акустически прозрачными амбушюрами (например Grado с поролоновыми амбушюрами и наушников с тканевыми амбушюрами). Таким наушникам формально требуется сильная коррекция в области низких частот и это может приводить к двум проблемам - уменьшению конечной громкости и увеличению искажений в области низких частот на уже среднем уровне громкости.

За счет выбора частоты, можно сделать более сильную коррекцию при прослушивании наушников на малой громкости, и наоборот, ограниченную для большой громкости.
