ЦАП ROHM34301 - особенности штатных цифровых фильтров при искуственной эмуляции NOS - xDuoo XD 05 Pro
Существует устойчивая мода на звук ЦАП с архитектурой R2R без оверсемплинга. Такой режим называется NOS и с учетом архитектуры R2R в таком режиме сигнал строится "лесенкой".
ЦАП с архитектурой дельта-сигма работают иначе, через воспроизведение коротких импульсов на высокой частоте, и перед преобразованием сигнала в импульсный вид звуковой поток повышается по частоте дискретизации. Основные алгоритмы цифровых фильтров разобраны отдельно
.
Если рассматривать ЦАП как черный ящик, то часть ЦАП-ов делают повышение поэтапно, сперва через фильтр до определенной частоты дискретизации, настройки которого доступны пользователю, а потом уже другим фильтром в более высокую частоту дискретизации (и меньшей разрядности). На графиках можно отследить максимальную частоту для первого фильтра, где с повышением входной частоты вид меандра перестает меняться. Соответственно при эмуляции NOS через SRC можно ограничиться именно этой пороговой частотой, т.к. дальнейшее повышение не будет менять результат. А вот тем, кто планирует делать ресемплирование в режиме Sharp в максимальных частотах дискретизации, этот тест позволяет понять вероятность эффективности при апсемплинге в максимальную частоту. Если штатный фильтр работает до меньшей частоты, что можно подать на ЦАП, то ресемплиравние в самую высокую частоту имеет смысл. Если нет, то эффект от ресемплирования будет минимальным.
У ROHM34301 одинаковый вид меандра становится на частоте 352 кГц. Соответственно эффект от внешнего апсемплинга в максимальную частоту с Sharp будет актуален для частоты дискретизации в 705 кГц (при соответствующей поддержке входа по USB). Для эмуляции NOS можно граничится частотой в 352 кГц.
В некоторых продуктах существует режим эмулирующий NOS. В ROHM34301 такой настройки нет. С учетом того, что ЦАП на вход поддерживает частоту дискретизации в 768 кГц, то можно проверить, насколько "качественный NOS" возможен.
Для оценки был выбран продукт с низким уровнем искажений и в каждом режиме фильтра было воспроизведение с разным коэф. умножения, где промежуточные координаты семплов просто дублировались.
Для каждого режима фильтра было воспроизведение с разным коэф. умножения, где промежуточные координаты семплов просто дублировались. Для формирования тестовых сигналов использовался плагин NOS R2R simulator
.
Для оценки внешнего вида волны использовался осциллограф.
ЦАП с архитектурой дельта-сигма работают иначе, через воспроизведение коротких импульсов на высокой частоте, и перед преобразованием сигнала в импульсный вид звуковой поток повышается по частоте дискретизации. Основные алгоритмы цифровых фильтров разобраны отдельно

Если рассматривать ЦАП как черный ящик, то часть ЦАП-ов делают повышение поэтапно, сперва через фильтр до определенной частоты дискретизации, настройки которого доступны пользователю, а потом уже другим фильтром в более высокую частоту дискретизации (и меньшей разрядности). На графиках можно отследить максимальную частоту для первого фильтра, где с повышением входной частоты вид меандра перестает меняться. Соответственно при эмуляции NOS через SRC можно ограничиться именно этой пороговой частотой, т.к. дальнейшее повышение не будет менять результат. А вот тем, кто планирует делать ресемплирование в режиме Sharp в максимальных частотах дискретизации, этот тест позволяет понять вероятность эффективности при апсемплинге в максимальную частоту. Если штатный фильтр работает до меньшей частоты, что можно подать на ЦАП, то ресемплиравние в самую высокую частоту имеет смысл. Если нет, то эффект от ресемплирования будет минимальным.
У ROHM34301 одинаковый вид меандра становится на частоте 352 кГц. Соответственно эффект от внешнего апсемплинга в максимальную частоту с Sharp будет актуален для частоты дискретизации в 705 кГц (при соответствующей поддержке входа по USB). Для эмуляции NOS можно граничится частотой в 352 кГц.
В некоторых продуктах существует режим эмулирующий NOS. В ROHM34301 такой настройки нет. С учетом того, что ЦАП на вход поддерживает частоту дискретизации в 768 кГц, то можно проверить, насколько "качественный NOS" возможен.
Для оценки был выбран продукт с низким уровнем искажений и в каждом режиме фильтра было воспроизведение с разным коэф. умножения, где промежуточные координаты семплов просто дублировались.
Для каждого режима фильтра было воспроизведение с разным коэф. умножения, где промежуточные координаты семплов просто дублировались. Для формирования тестовых сигналов использовался плагин NOS R2R simulator

Для оценки внешнего вида волны использовался осциллограф.
Образец вида меандров с R2R NOS - Hiby FC6

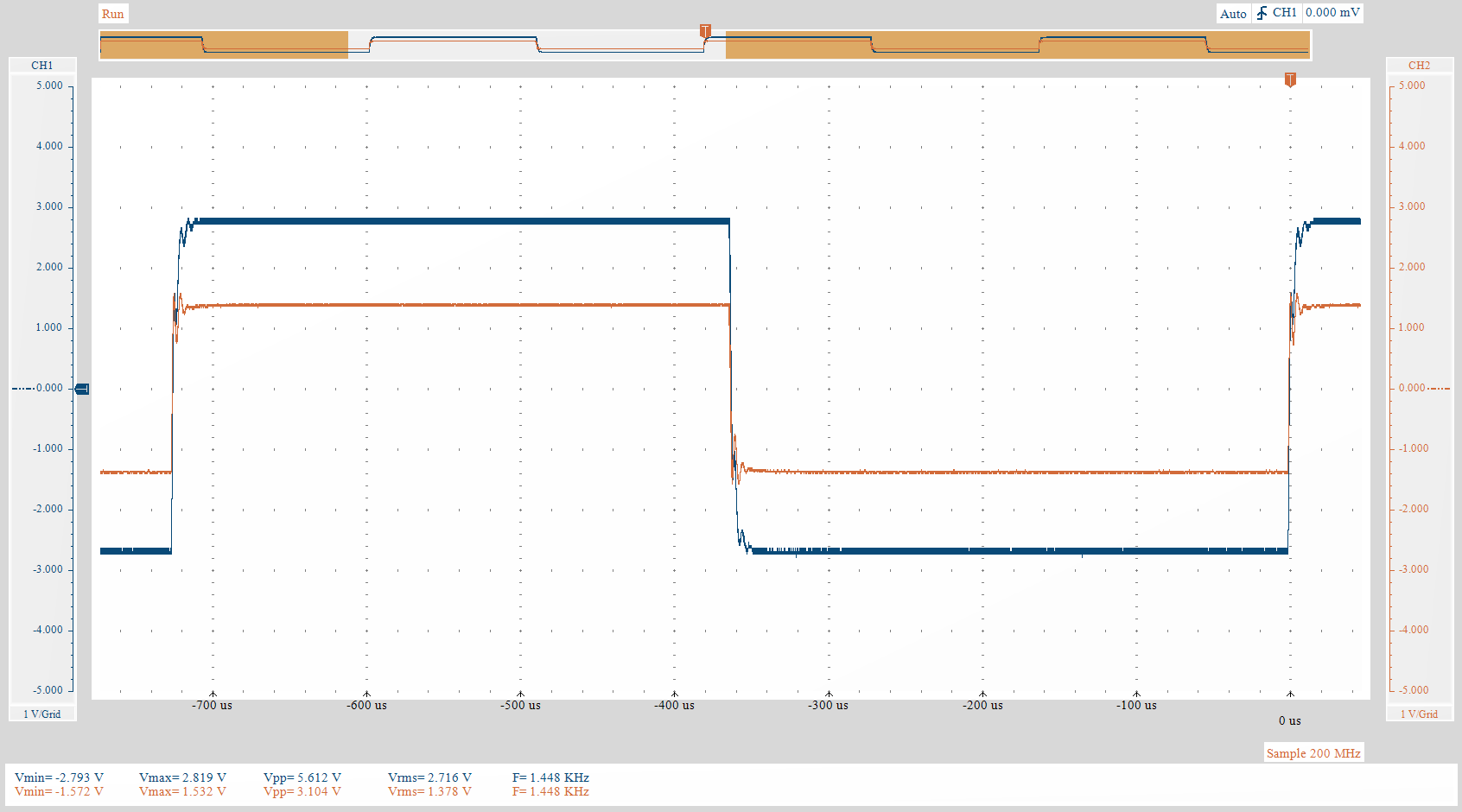

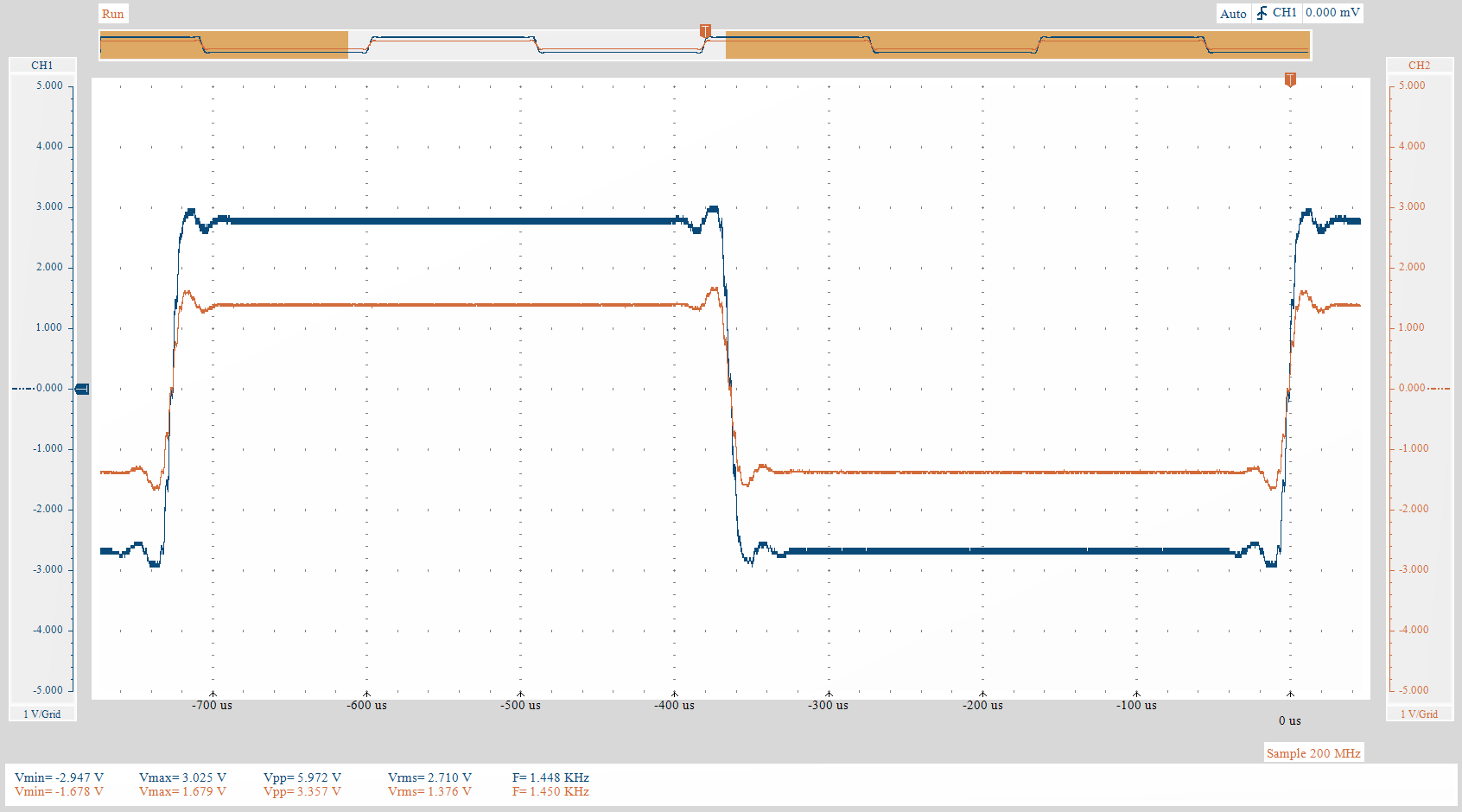

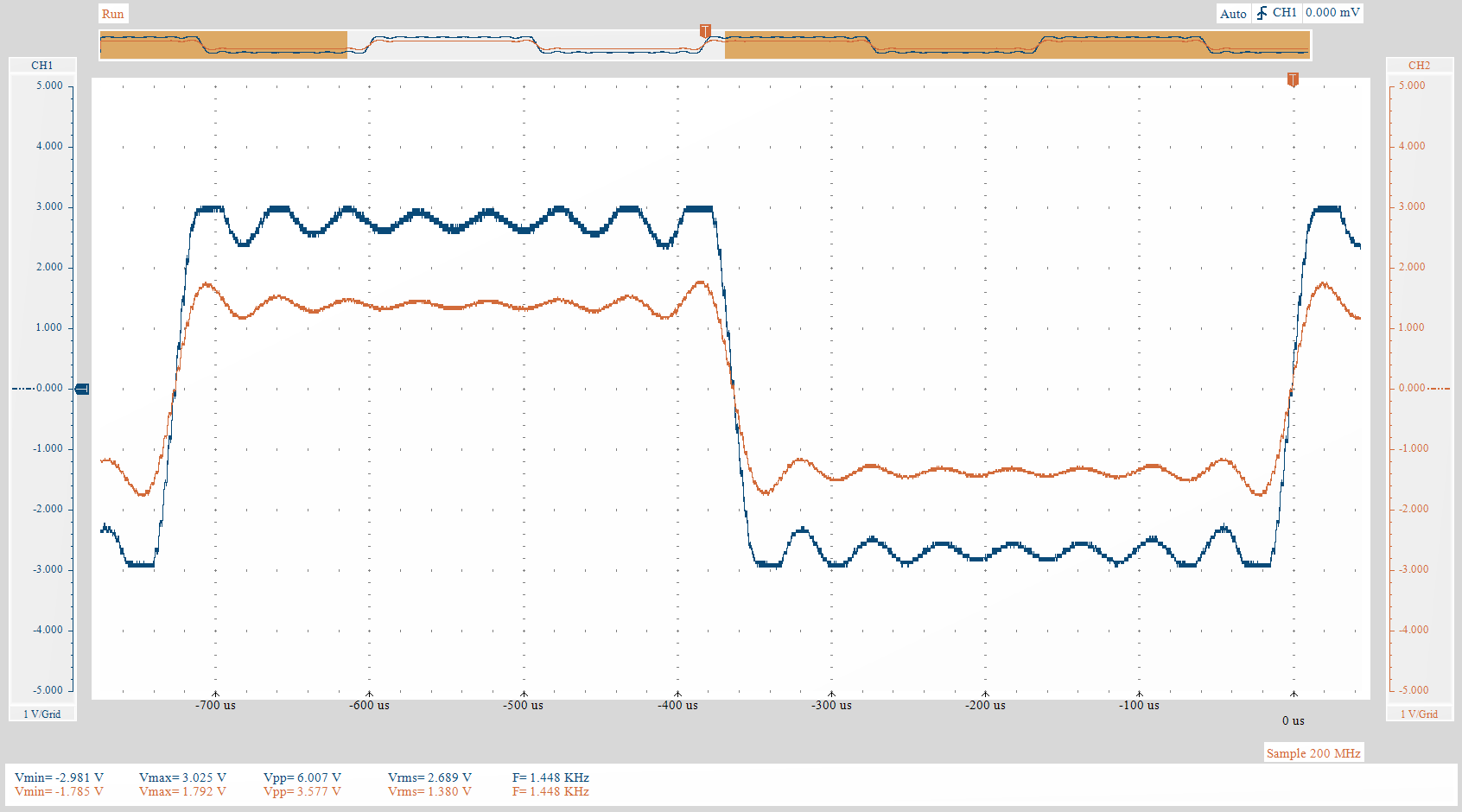

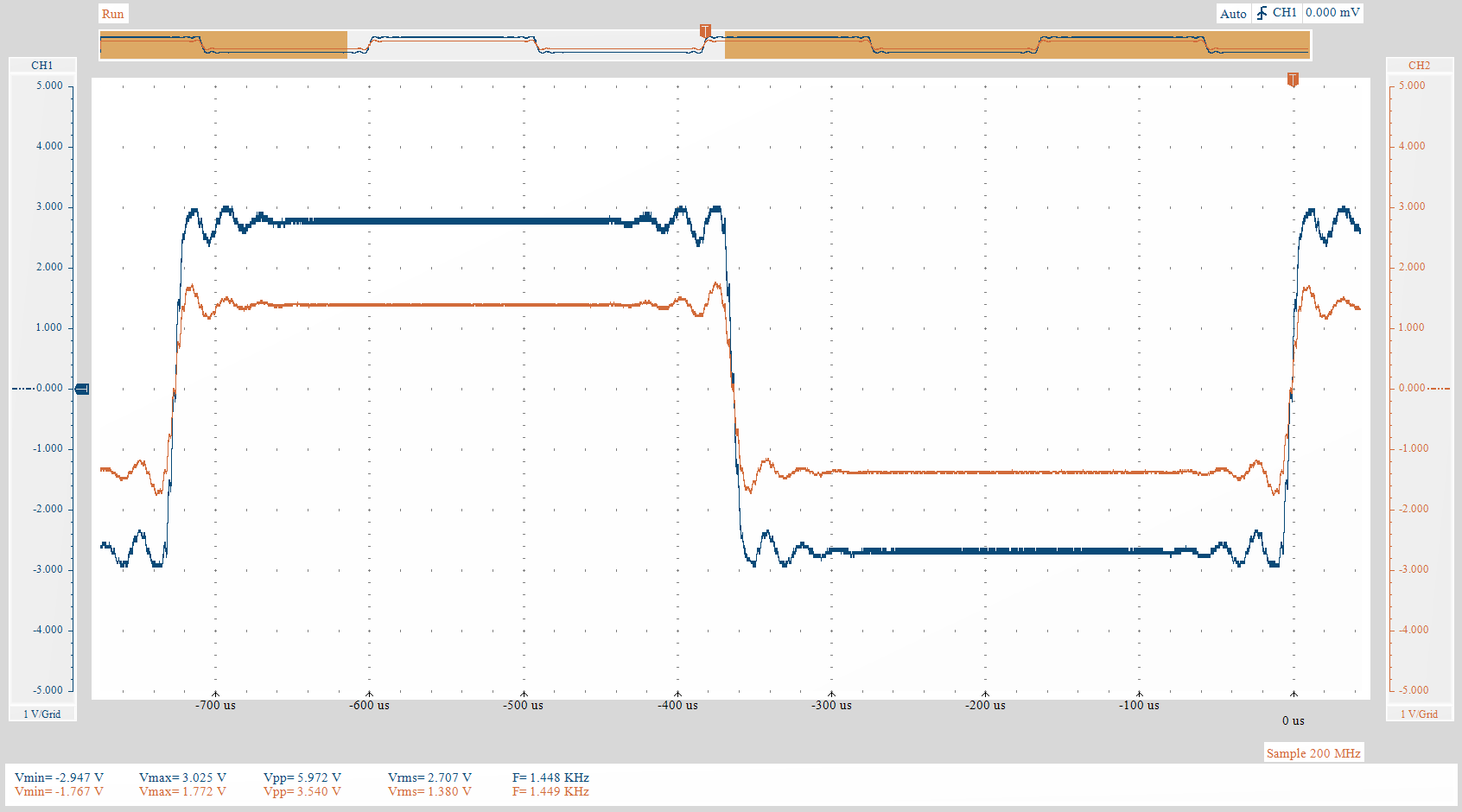

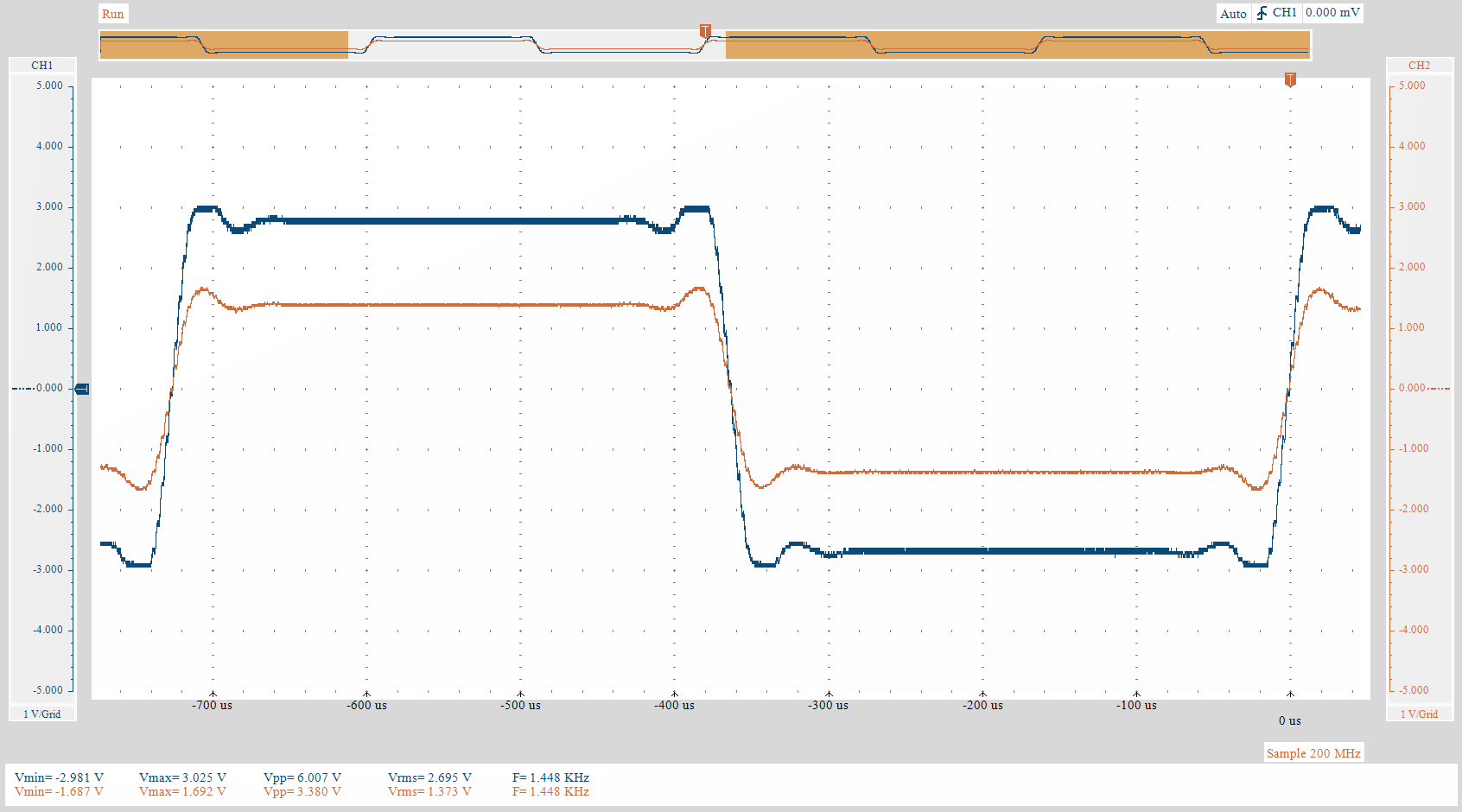

Первый график показывает меандр с частотой 1378 Гц с разным уровнем, 0 и -6 dBFS. В "чистом NOS" форма волны должна быть одинакова, в то время как в остальных случаях меандр с уровнем под 0 dBFS может "поджиматься" в виде среза колебаний на волне.

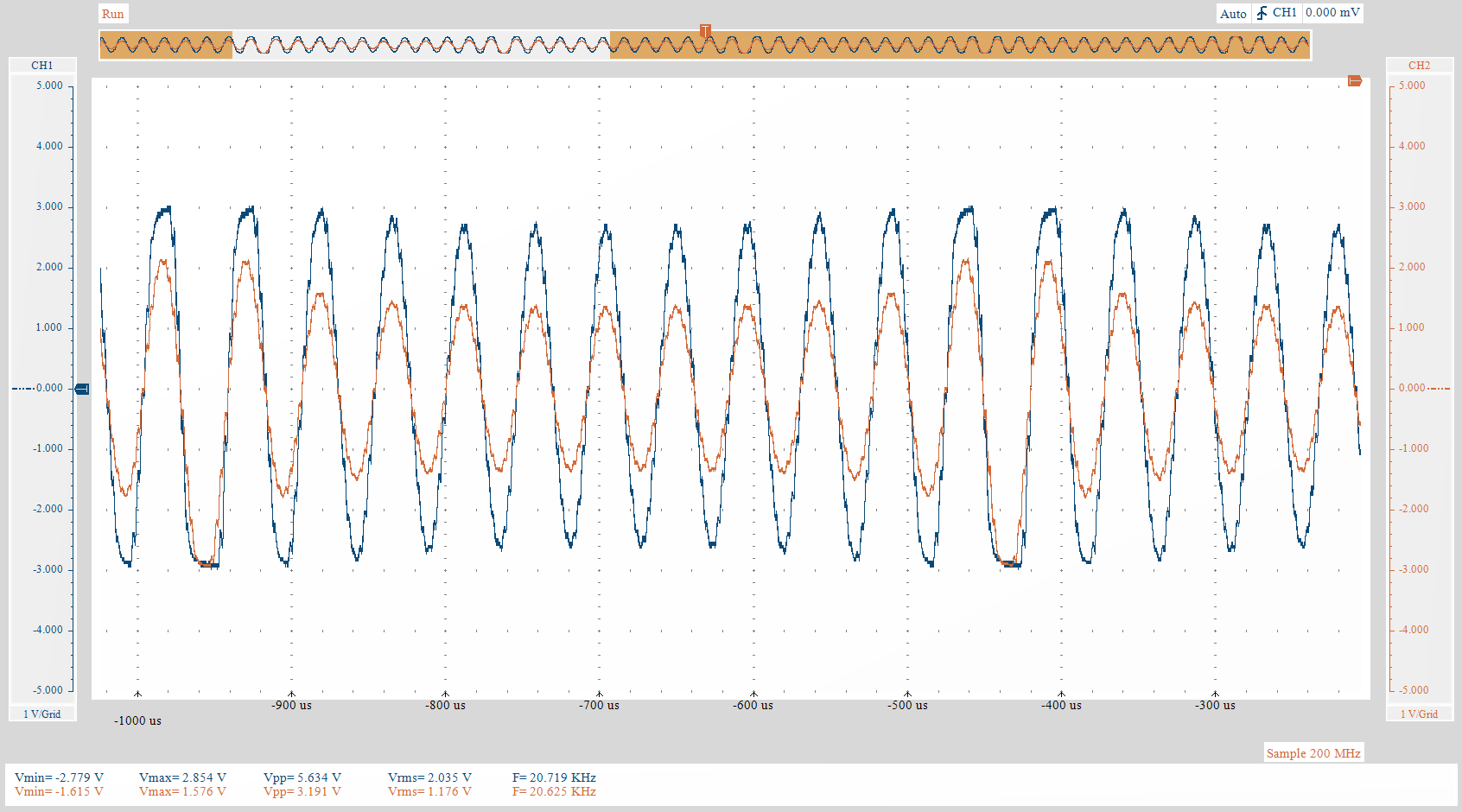

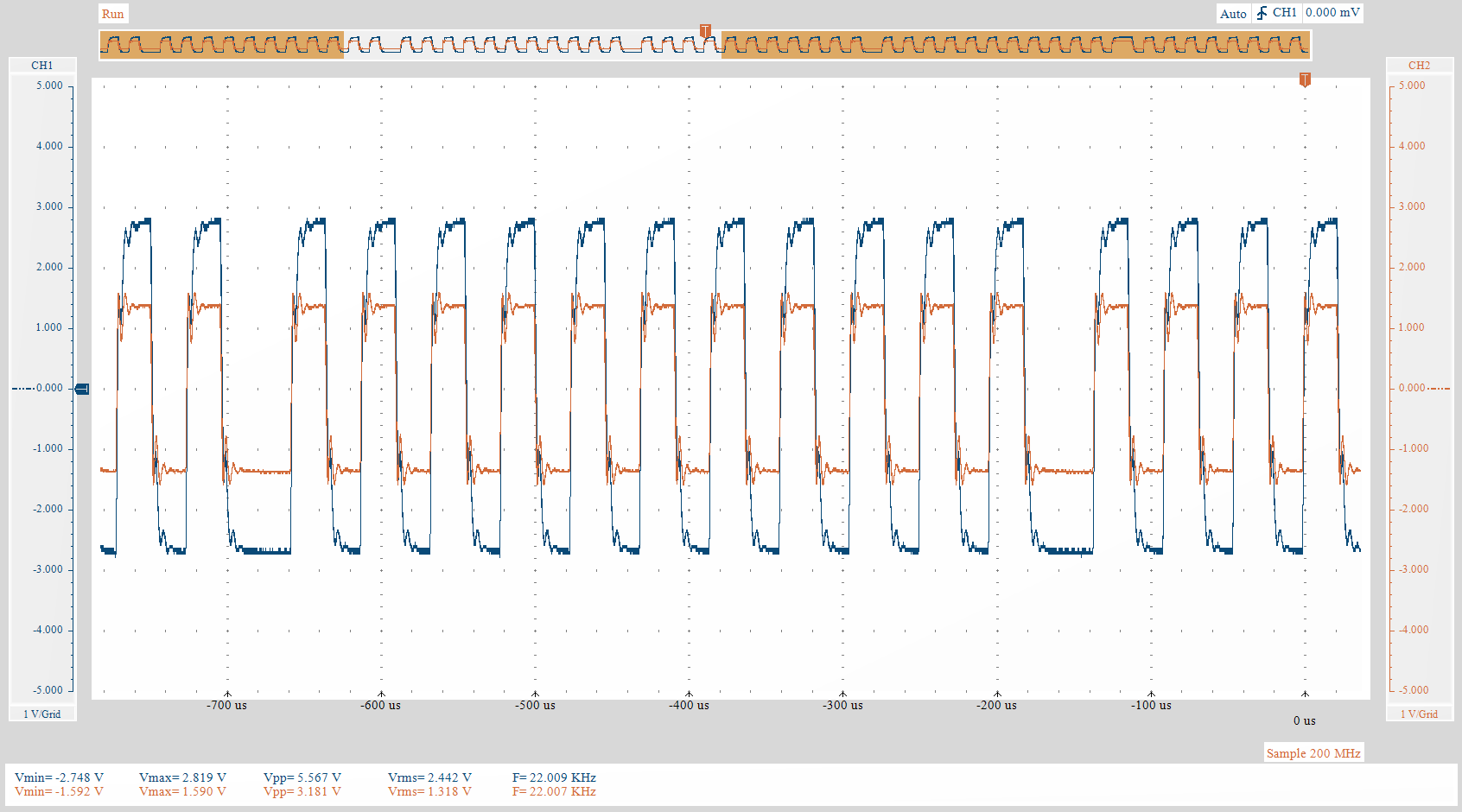

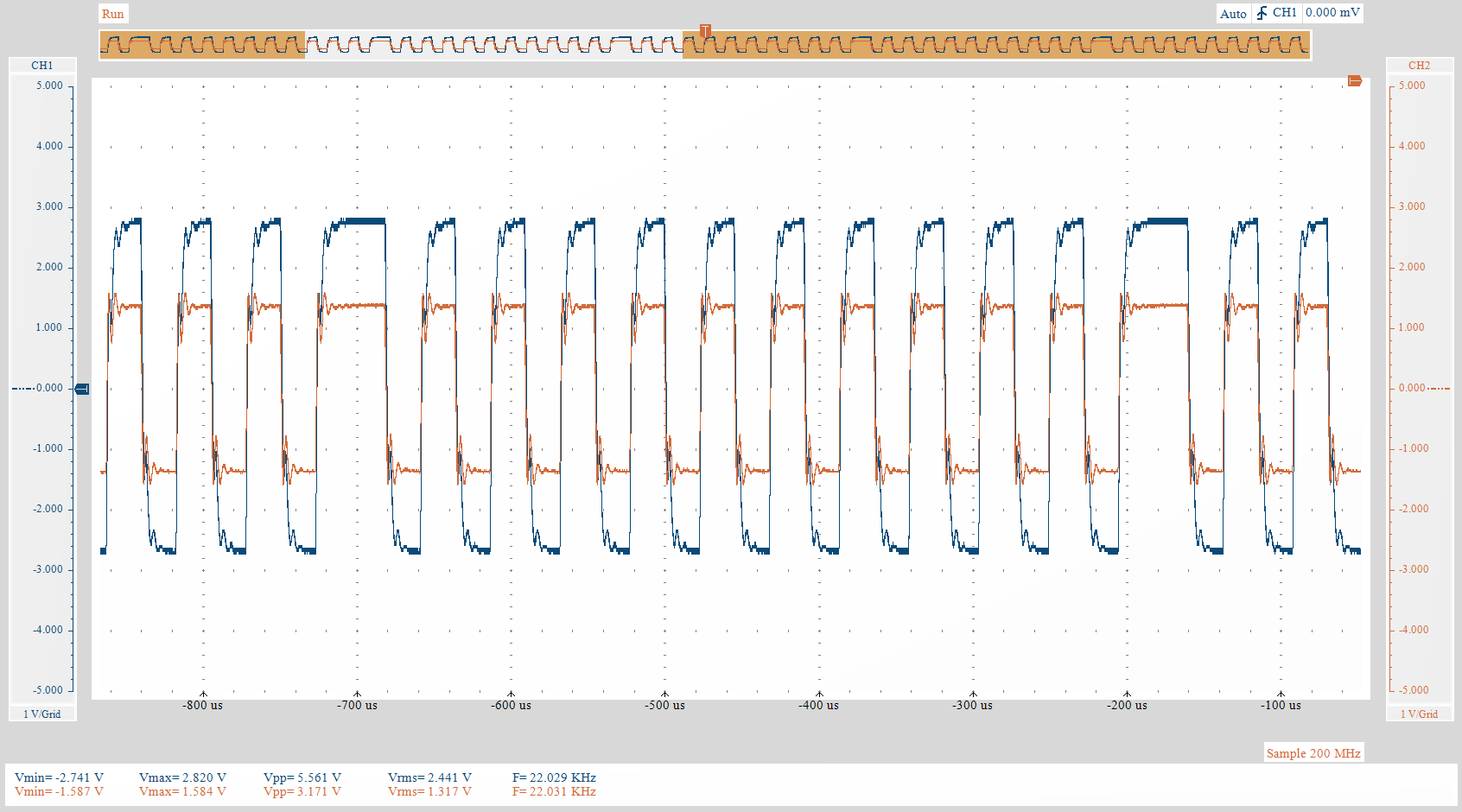

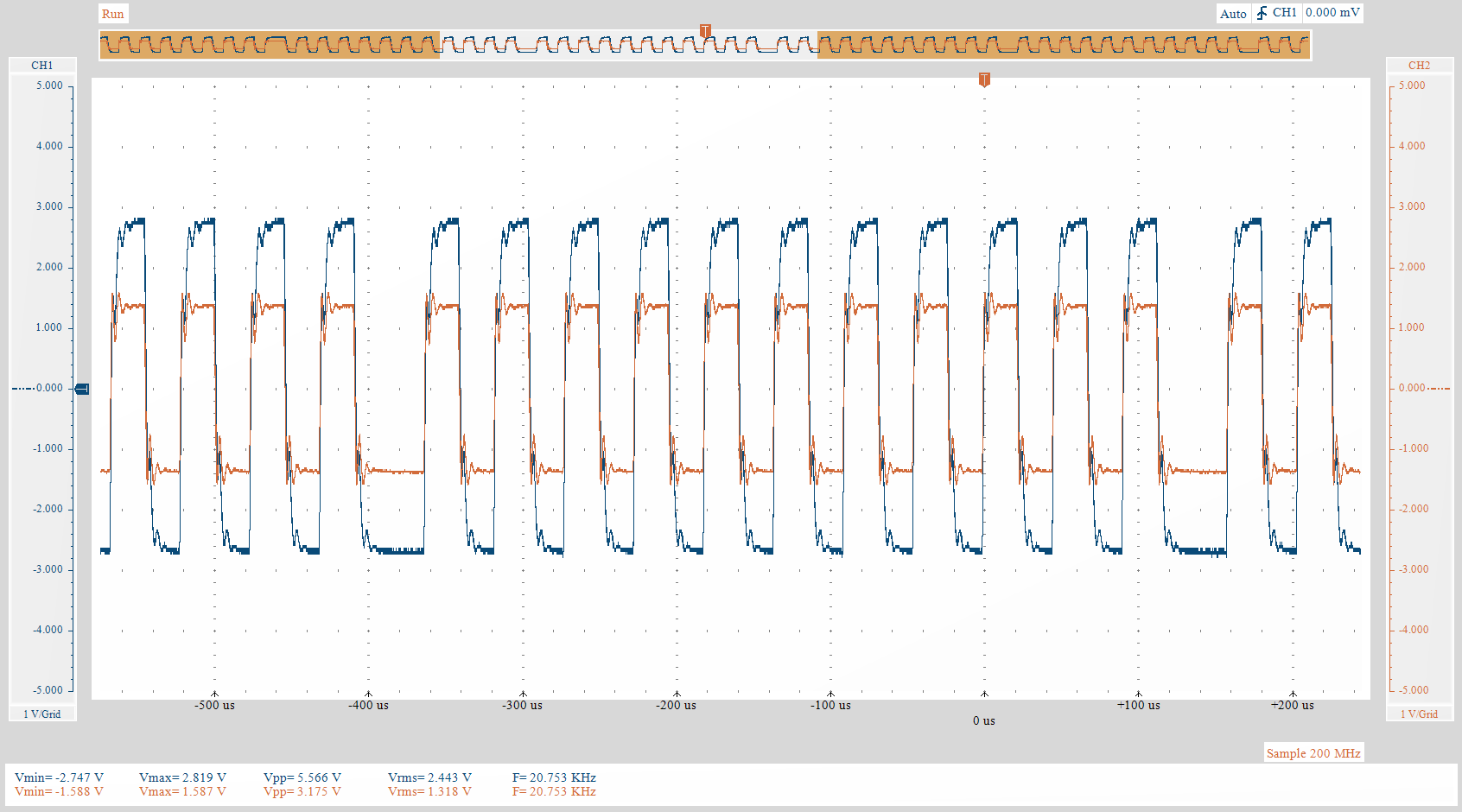

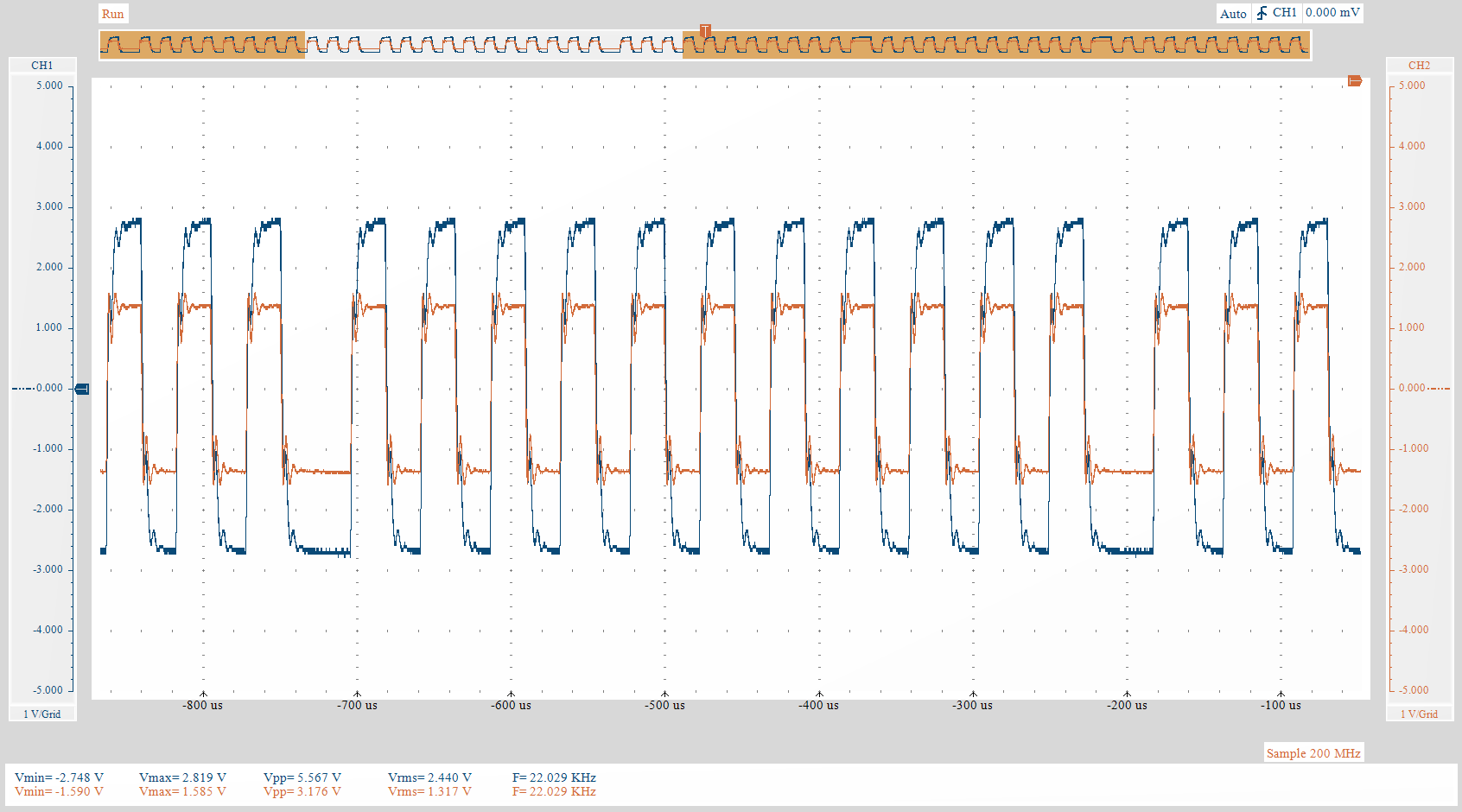

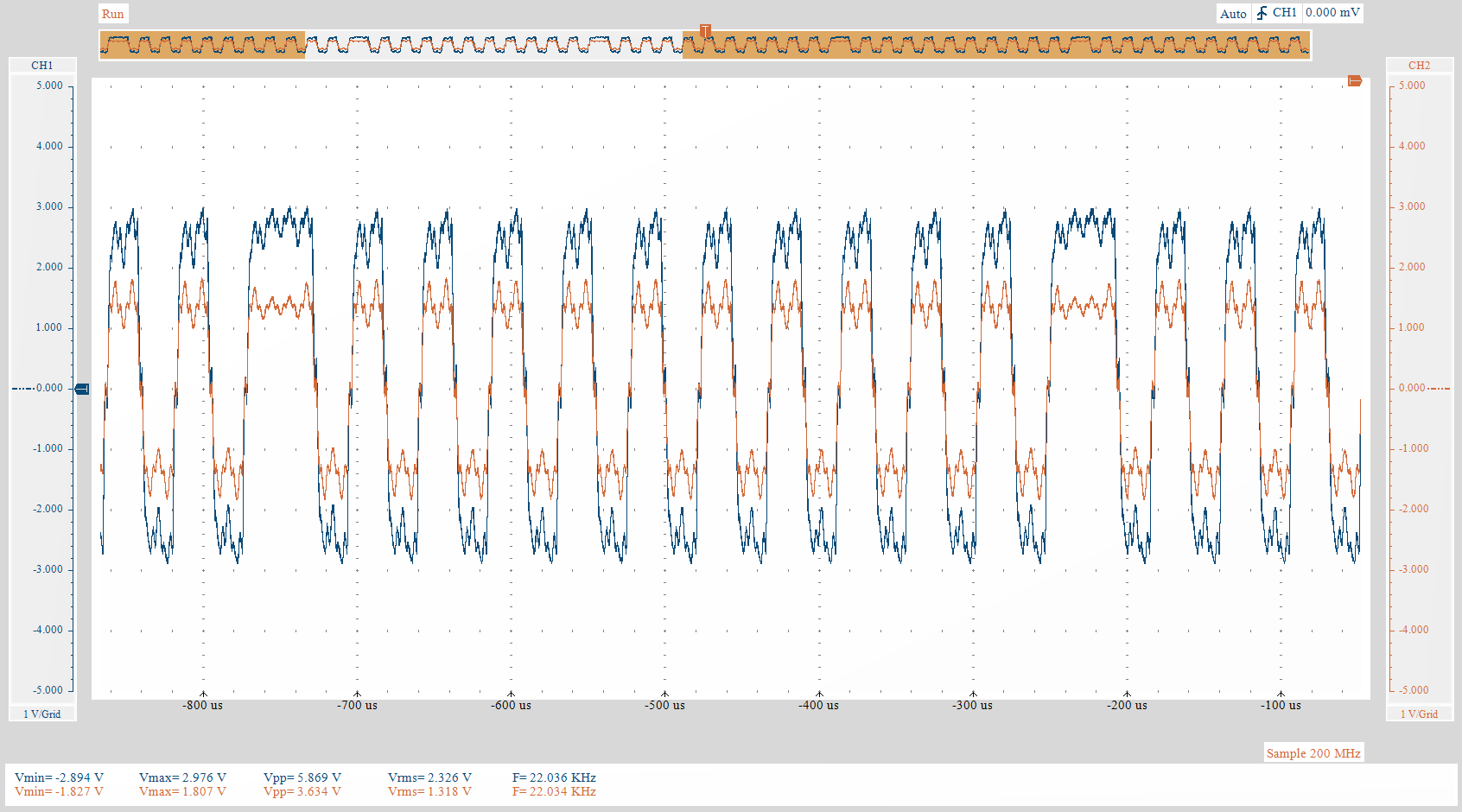

Второй график показывает меандр с частотой 21100 Гц с разным уровнем 0 и -6 dBFS. В "чистом NOS" форма волны должна показывать прямоугольную форму, где длительность прямоугольников соответствует 1 семплу с редкими в 2 семпла. С цифровыми фильтрами Sharp должны быть существенные по амплитуде колебания и за счет уровней от 0 и -6 dBFS можно оценить перегрузочную способность.
Архив с тестовыми файлами можно скачать и провести тест своего устройства самостоятельно (при наличии осциллографа). И поделится своими результатами в комментариях или в телеграм канале.
