Общий технический обзор Hiby RS6
Каждый плеер в RAA тестируется как черный ящик типовым набором тестов, как видеокарта или процессор в популярном “бенчмарке”. По итогам тестирования все результаты загружаются в онлайн базу RAA. По этим данным из базы возможно построение графиков или сравнительных таблиц.
На сайте есть раздел со страницами для сравнений графиков и характеристик
. Дополнительно для каждого протестированного продукта формируются типовые страницы отчетов с определенным набором графиков для быстрой оценки продукта. При клике на любой график из отчета происходит перемещение на соответствующую страницу сравнения, где можно подгрузить аналогичные графики любого другого продукта.
У плееров аналоговые выходы тестируются в двух режимах - линейного выхода
в качестве источника для внешнего усилителя и как усилитель для наушников на соответствующих нагрузках: 16, 24, 30, 60, 100, 200, 300, 750 Ом и без нагрузки.
Так как в плеере существуют различные настройки для ЦАП, то в качестве линейного выхода плеер был протестирован типовыми тестами в каждом режиме и для каждого режима сформирован отдельный отчет. Ссылки на отчеты содержаться в основном меню продукта.
В данном случае это три типа отчетов
Полные отчеты для режимов Default и NOS при воспроизведении тестовых файлов в 16 и 24 бит.
Сокращенные тесты на искажения от амплитуды для режима HDR
Сокращенные тесты для цифровых фильтров
Усилитель для наушников представлен двумя отчетами для балансного и небалансного выхода. Усилитель для наушников протестирован в Hi режиме, а ниже в обзоре есть калькулятор для расчета громкости.
Помимо профессиональных отчетов из графиков и общих пояснений рядом с ними, для варианта отчетов усилителей для наушников есть простые отчеты для “чайников”. Относительно недавно для наушников был обновлен формат отчета, и скоро аналогично будет обновление и для отчетов наушников.
Дополнительно в меню есть ссылки на подбор наушников к плееру и ссылки на все доступные страницы сравнения, в которые сразу подгружаются доступные типовые графики из всех отчетов.
Обзор ниже, это промежуточная версия между простыми и профессиональными отчетами для пояснения ключевых графиков и демонстрации примеров, как можно сравнить RS6 с каким-либо другим плеером, ЦАП или оценить его совместимость с различными наушниками. И дополнительно то, что не входит в шаблонизированные отчеты, или что не слишком очевидно для обычного посетителя сайта.
На сайте есть раздел со страницами для сравнений графиков и характеристик
. Дополнительно для каждого протестированного продукта формируются типовые страницы отчетов с определенным набором графиков для быстрой оценки продукта. При клике на любой график из отчета происходит перемещение на соответствующую страницу сравнения, где можно подгрузить аналогичные графики любого другого продукта.
У плееров аналоговые выходы тестируются в двух режимах - линейного выхода
в качестве источника для внешнего усилителя и как усилитель для наушников на соответствующих нагрузках: 16, 24, 30, 60, 100, 200, 300, 750 Ом и без нагрузки.
Так как в плеере существуют различные настройки для ЦАП, то в качестве линейного выхода плеер был протестирован типовыми тестами в каждом режиме и для каждого режима сформирован отдельный отчет. Ссылки на отчеты содержаться в основном меню продукта.
В данном случае это три типа отчетов
Полные отчеты для режимов Default и NOS при воспроизведении тестовых файлов в 16 и 24 бит.
Сокращенные тесты на искажения от амплитуды для режима HDR
Сокращенные тесты для цифровых фильтров
Усилитель для наушников представлен двумя отчетами для балансного и небалансного выхода. Усилитель для наушников протестирован в Hi режиме, а ниже в обзоре есть калькулятор для расчета громкости.
Помимо профессиональных отчетов
из графиков и общих пояснений рядом с ними, для варианта отчетов усилителей для наушников есть простые отчеты для “чайников”. Относительно недавно для наушников был обновлен формат отчета, и скоро аналогично будет обновление и для отчетов наушников.
Дополнительно в меню есть ссылки на подбор наушников к плееру
и ссылки на все доступные страницы сравнения, в которые сразу подгружаются доступные типовые графики из всех отчетов.
Обзор ниже, это промежуточная версия между простыми и профессиональными отчетами для пояснения ключевых графиков и демонстрации примеров, как можно сравнить RS6 с каким-либо другим плеером, ЦАП или оценить его совместимость с различными наушниками. И дополнительно то, что не входит в шаблонизированные отчеты, или что не слишком очевидно для обычного посетителя сайта.

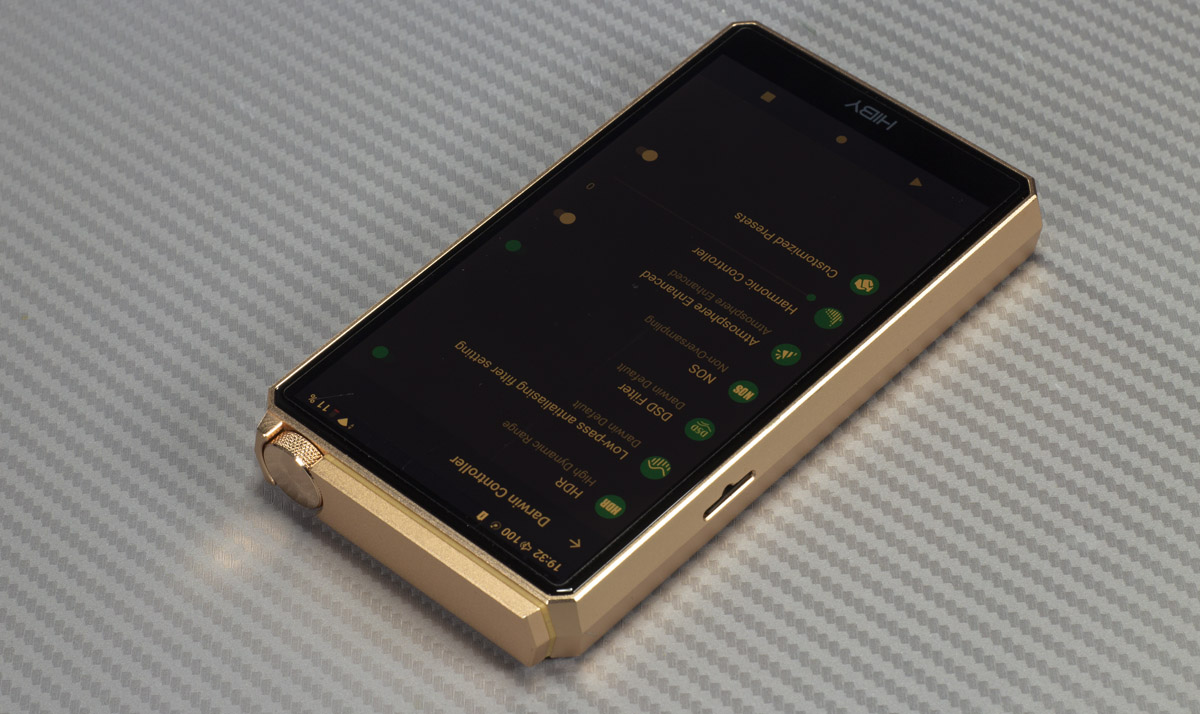

Hiby RS6
Оценка объективных измерений
Линейный выход - качество реализации
В RS6 используется R2R ЦАП собственной архитектуры под названием Darvin. Начиная с прошивки 1.5G добавился альтернативный режим HDR. Какой-то конкретики по архитектуре Darvin от производителя нет, есть только общие слова о том, что используется подстройка компенсации под резистивную матрицу. Коэф. цифрового фильтра равен 16 (для режимов 44.1 кГц и 48 кГц), поддерживается прямое воспроизведение DSD и есть пара фирменных примочек: настройка гармоник и эхо/атмосферы.

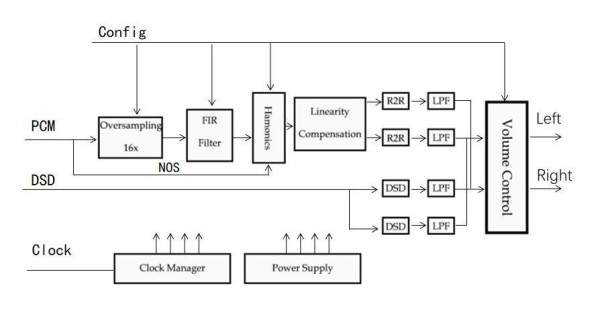

Принципиальная схема ЦАП от производителя

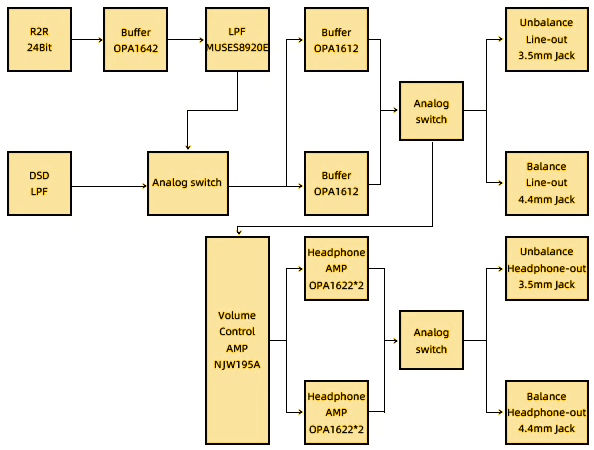

Общая схемотехника RS6

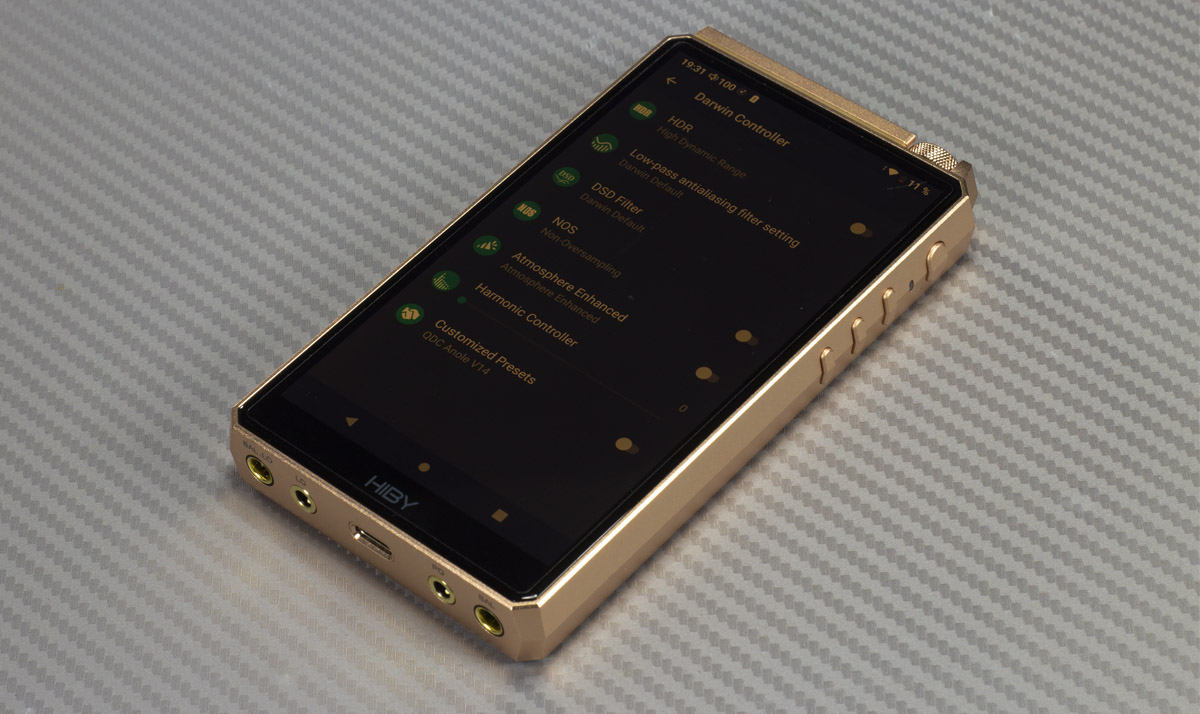

Hiby RS6
Обычный режим
В обычном режиме для линейного выхода видно типичный характер работы R2R ЦАП, где с понижением амплитуды сигнала вклад нелинейных искажений в абсолютных величинах остается прежним. Тест синусом с амплитудой -60 dBFS как раз оценивает динамический диапазон. Чем лучше согласована резистивная матрица у R2R ЦАП, тем меньше искажений в области низких амплитуд. Уровни искажений различных устройств на R2R можно посмотреть в отдельном сравнительном материале.
видно типичный характер работы R2R ЦАП, где с понижением амплитуды сигнала вклад нелинейных искажений в абсолютных величинах остается прежним. Тест синусом с амплитудой -60 dBFS как раз оценивает динамический диапазон. Чем лучше согласована резистивная матрица у R2R ЦАП, тем меньше искажений в области низких амплитуд. Уровни искажений различных устройств на R2R можно посмотреть в отдельном сравнительном материале.
HDR
В HDR режиме видно, что ниже -18 dBFS общие искажения существенно снижаются. Так как подробной информации о том, как это реализовано нет, то можно лишь предположить, что это перевод работы ЦАП в аналог режима H.
Т.е., как только на ЦАП поступает сигнал малой амплитуды, этот сигнал в своем цифровом виде повышается на +18 дБ, а питание матрицы ЦАП понижается на -18 дБ. Такими образом получается как бы сдвинуть всю матрицу и тем самым уменьшить искажения от ее нелинейности.
Минусом такого подхода могут быть возможные щелчки, как у ЦАП CS43198/131, но на сделанных технических тестах они не проявились.
Вторая особенность HDR режима, в нем нет вариации NOS или выбранных настроек ЦФ, в HDR режиме всегда работает отдельная настройка цифрового фильтра, близкая к настройке Darvin 1.
Т.е., как только на ЦАП поступает сигнал малой амплитуды, этот сигнал в своем цифровом виде повышается на +18 дБ, а питание матрицы ЦАП понижается на -18 дБ. Такими образом получается как бы сдвинуть всю матрицу и тем самым уменьшить искажения от ее нелинейности.
Минусом такого подхода могут быть возможные щелчки, как у ЦАП CS43198/131
, но на сделанных технических тестах они не проявились.
Вторая особенность HDR режима, в нем нет вариации NOS или выбранных настроек ЦФ, в HDR режиме всегда работает отдельная настройка цифрового фильтра, близкая к настройке Darvin 1.

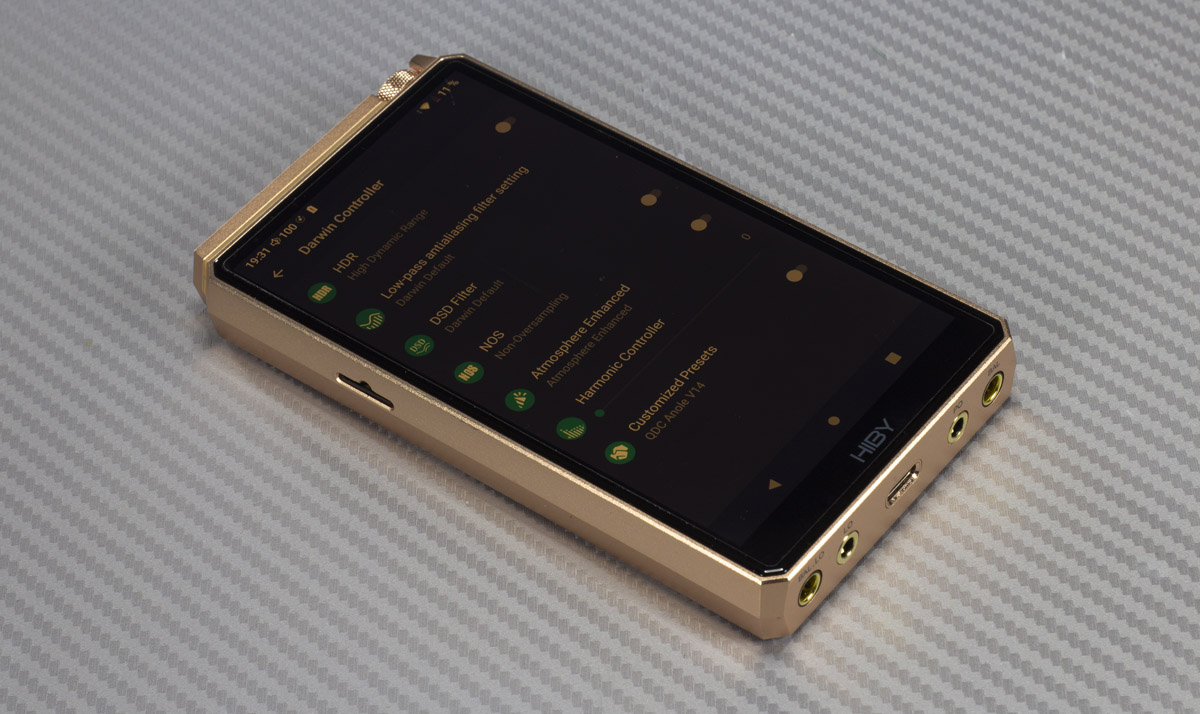

Hiby RS6
16 и 24 бит
Графики показывают, что при подаче сигнала в 24 бит в обычном режиме искажений больше, чем для 16 бит. Это говорит о том, что схемотехнически ЦАП не достигает 24 бит, а является какой-то промежуточной версией. Т.е. данные на ЦАП можно подать в 24 бит, но конечная разрядность матрицы ниже, либо младшие разряды согласованы так, что они работают вхолостую.
Обычно подаче звукового потока в 24 бит на матрицу с меньшей разрядностью неподдерживаемые разряды просто отбрасываются и возникают искажения транкейта.
Соответственно, если фонотека состоит из записей в 24 бит, то ее разумно корректно переконвертировать в 16 бит с диттером. Или дождаться, когда в Hiby сделают прошивку с корректным внутренним понижением разрядности звукового потока до фактической разрядности ЦАП.
В режиме HDR результаты для 16 и 24 бит гораздо лучше, хотя режим для 24 бит и в HDR немного уступает варианту с 16 бит.
Так как у плеера регулировка громкости для усилителя наушников аналоговая, то услышать искажения транкейта довольно сложно. Проблема может быть актуальной лишь при использовании плеера в качестве USB ЦАП c регулировкой громкости в софтовом плеере или системе, где уровень будет понижаться еще до передачи на RS6.
Обычно подаче звукового потока в 24 бит на матрицу с меньшей разрядностью неподдерживаемые разряды просто отбрасываются и возникают искажения транкейта.
Соответственно, если фонотека состоит из записей в 24 бит, то ее разумно корректно переконвертировать в 16 бит с диттером. Или дождаться, когда в Hiby сделают прошивку с корректным внутренним понижением разрядности звукового потока до фактической разрядности ЦАП.
В режиме HDR результаты для 16 и 24 бит гораздо лучше, хотя режим для 24 бит и в HDR немного уступает варианту с 16 бит.
Так как у плеера регулировка громкости для усилителя наушников аналоговая, то услышать искажения транкейта довольно сложно. Проблема может быть актуальной лишь при использовании плеера в качестве USB ЦАП c регулировкой громкости в софтовом плеере или системе, где уровень будет понижаться еще до передачи на RS6.
График джиттера образцовый, виден только основной тон на 11025 Гц. Производителем заявлено использование отдельных кварцев для частот дискретизации кратным 44.1 кГц и 48 кГц.
На спектре мультитонального сигнала нет локальных подъемов искажений в какой-либо области частот, они небольшие и равномерно распределены по всему спектру.
На спектре мультитонального сигнала нет локальных подъемов искажений в какой-либо области частот, они небольшие и равномерно распределены по всему спектру.
NOS режим работает корректно, но неактивен в HDR режиме. Все ЦФ симметричные. При клике на график можно перейти на страницу сравнения и отобразить все режимы. Там, где длительность колебаний наибольшая, это настройки фильтров, близкие к Sharp. Там, где длительность короткая - Slow.
Общая информация о характеристиках цифровых фильтров для ЦАП рассмотрена отдельно.
Так как для ЦФ указан коэффициент в 16 раз, то это значит, что при воспроизведении файла с частотой дискретизации в 44.1 кГц, этат частота повышается в 16 раз и мы получаем частоту в 705.6 кГц. Но, если мы будем воспроизводить звуковой поток с частотой в 176.4 кГц, то фильтр будет повышать звуковой поток уже не в 16 раз, а лишь в 4 раза до финальной частоты в 705.6 кГц.
В режиме Sharp должно быть более звонкое восприятие высоких частот и лучшее согласование с внешними усилителями за счет лучшей фильтрации ультравысоких частот.
Slow режимы считаются более оптимальными для звуков с временной структурой, т.к. аппроксимация звуковой волны производится на более коротком участке.
С технической точки зрения варианты Sharp обладают наивысшим качеством, но с позиции музыкальности нередко лидируют Slow или NOS. Это полностью индивидуальный выбор пользователя.
У RS2 была замечена странность с повторениями импульса с малой амплитудой. У RS6 была аналогичная ситуация, но в прошивке 1.5G эта особенность исчезла.
Общая информация о характеристиках цифровых фильтров для ЦАП
рассмотрена отдельно.
Так как для ЦФ указан коэффициент в 16 раз, то это значит, что при воспроизведении файла с частотой дискретизации в 44.1 кГц, этат частота повышается в 16 раз и мы получаем частоту в 705.6 кГц. Но, если мы будем воспроизводить звуковой поток с частотой в 176.4 кГц, то фильтр будет повышать звуковой поток уже не в 16 раз, а лишь в 4 раза до финальной частоты в 705.6 кГц.
В режиме Sharp должно быть более звонкое восприятие высоких частот и лучшее согласование с внешними усилителями за счет лучшей фильтрации ультравысоких частот.
Slow режимы считаются более оптимальными для звуков с временной структурой, т.к. аппроксимация звуковой волны производится на более коротком участке.
С технической точки зрения варианты Sharp обладают наивысшим качеством, но с позиции музыкальности нередко лидируют Slow или NOS. Это полностью индивидуальный выбор пользователя.
У RS2 была замечена странность с повторениями импульса с малой амплитудой. У RS6 была аналогичная ситуация, но в прошивке 1.5G эта особенность исчезла.
Усилитель для наушников
У Hiby RS6 два усилителя для наушников, обычный и балансный.
Для новичков есть альтернативные отчеты для "чайников": обычный и балансный выход для наушников Hiby RS6.
Для новичков есть альтернативные отчеты для "чайников": обычный и балансный выход для наушников Hiby RS6.

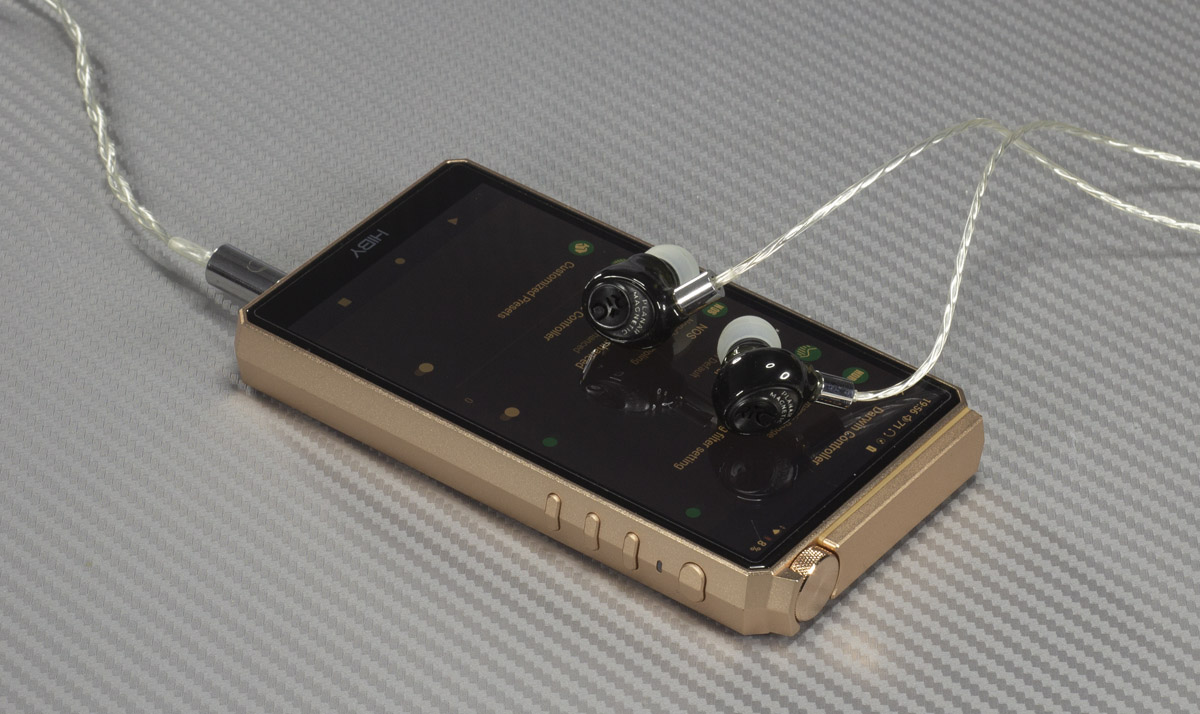

Hiby RS6 и Kennerton Rig
Помимо версии RS6 c R2R ЦАП есть "обычная" версия New R6 с ES9038Q2M. У этих плееров практически одинаковый внешний вид и возникает мысль, что различия только в ЦАП. На самом деле усилители разные, у RS6 усилитель базируется на OPA1622, а у New R6 на SSM6322.
Для более полной картины в сравнение добавлен PAW 6000 , близкий по стоимости к RS6. По аналогии можно добавить любой другой источник. Это может быть полезно при оценке перехода с традиционного плеера или плеера классом ниже.
Самое главное, ориентироваться не на самую "громкую" связку, а на достаточный для себя уровень громкости, учитывая функциональность. Тем более, что каждая связка обладает своим звучанием и все эти нюансы звучания результаты измерений не покажут. А вот брать заведомо тихую связку (которая пусть и более качественнее звучит) это примерно то же самое, что пользоваться Audeze LCD-X в метро (шумном транспорте).
Для более полной картины в сравнение добавлен PAW 6000 , близкий по стоимости к RS6. По аналогии можно добавить любой другой источник. Это может быть полезно при оценке перехода с традиционного плеера или плеера классом ниже.
Самое главное, ориентироваться не на самую "громкую" связку, а на достаточный для себя уровень громкости
, учитывая функциональность. Тем более, что каждая связка обладает своим звучанием и все эти нюансы звучания результаты измерений не покажут. А вот брать заведомо тихую связку (которая пусть и более качественнее звучит) это примерно то же самое, что пользоваться Audeze LCD-X в метро (шумном транспорте).
Так как разницу в громкости мы воспринимаем не линейно, а кратно, то не только конечное звуковое давление выражается в дБ SPL вместо Па (Паскаль). Аналогично, напряжение вместо ВRMS выражается в dBV. Слева на графике показаны значения напряжения в ВRMS. Сетка графика имеет шаг в 6 дБ, что кратно удвоению напряжения. Человек субъективно может различить разницу в громкости в 1 дБ.
В сравнении видно, что балансный выход громче на 6 дБ, чем обычный выход у Hiby RS6, аналогичная разница и у New R6. В целом New R6 незначительно громче RS6 на 1 дБ.
У Lotoo PAW 6000 разница меду выходами составляет лишь 1.5 дБ и его громкость сопоставима с New R6.
Субъективно на слух разницу громкости в дБ можно послушать самостоятельно и тем самым понять, насколько различаются уровни.
У Lotoo PAW 6000 разница меду выходами составляет лишь 1.5 дБ и его громкость сопоставима с New R6.
Субъективно на слух разницу громкости в дБ можно послушать самостоятельно
и тем самым понять, насколько различаются уровни.
Если напряжение на выходе усилителя отвечает за громкость, то ток отвечает за предел громкости, при превышении которого будут появляться нежелательные искажения. Уровень потребляемого тока наушниками зависит от их сопротивления и уровня выставленного напряжения усилителем. Чем ниже сопротивление наушников, тем больше тока они потребляют. Таким образом при сравнении уровней тока мы оцениваем потенциал для низкоомных наушников.
Ток, как и напряжение, выражен в децибелах дБ(ма), что позволяет более адекватно прикинуть разницу в порогах неискаженной громкости со стороны усилителей.
Ток, как и напряжение, выражен в децибелах дБ(ма), что позволяет более адекватно прикинуть разницу в порогах неискаженной громкости со стороны усилителей.
Максимальный уровень тока у Hiby RS6 для балансного и небалансного выходов одинаковый. У New R6 выходной ток ниже, на 2 дБ для балансного выхода и на 8 дБ для небалансного. У Lotoo PAW 6000 выходной ток одинаков и меньше на 5 дБ, чем у RS6. Таким образом, для низкоомных наушников у RS6 потенциал наиболее высокий.
Дополнительно у New R6 в линейном режиме напряжение еще ниже, но сравнение с RS6 для линейного режима условное, т.к. из-за искажений ЦАП в RS6 сложно визуально увидеть разницу между линейным и оптимальным режимом, и максимальный уровень тока у RS6 в итоге соответствует линейному режиму.
Дополнительно у New R6 в линейном режиме
напряжение еще ниже, но сравнение с RS6 для линейного режима условное, т.к. из-за искажений ЦАП в RS6 сложно визуально увидеть разницу между линейным и оптимальным режимом, и максимальный уровень тока у RS6 в итоге соответствует линейному режиму.
С позиции максимальной громкости с внутриканальными наушниками RS6 обеспечивает существенный запас по громкости, как и остальные источники. Хорошо видно, что распределение неискаженной громкости (уровни до серых зон) пропорциональны графику выходного тока, рассмотренного выше.
С полноразмерными наушниками распределение громкости аналогичное, но закономерно у всех связок конечная громкость ниже из-за более низкой чувствительности Kennerton Rognir Dynamic. Здесь для связки с RS6 мы получаем максимальный уровень в 127/133 дБ SPL. Формально это высокое звуковое давление, включая ситуации с музыкой с широким динамическим диапазоном (которая воспринимается тише на 10-15 дБ).
Если добавить использование плеера в шумной обстановке, то запас по громкости с менее чувствительными наушниками может быть достаточным лишь в балансном режиме.
В любом случае, лично для себя желательно определить свой уровень громкости, на котором слушается своя музыка и уже осознанно подбирать наушники с необходимой чувствительностью. На графике "своя громкость" в качестве примера указана как 99 дБ SPL. Скорее всего, найти внутриканальные наушники, с которыми не справится RS6 будет очень сложно, но есть шанс найти такие модели среди полноразмерных наушников.
С полноразмерными наушниками распределение громкости аналогичное, но закономерно у всех связок конечная громкость ниже из-за более низкой чувствительности
Kennerton Rognir Dynamic. Здесь для связки с RS6 мы получаем максимальный уровень в 127/133 дБ SPL. Формально это высокое звуковое давление, включая ситуации с музыкой с широким динамическим диапазоном (которая воспринимается тише на 10-15 дБ).
Если добавить использование плеера в шумной обстановке, то запас по громкости с менее чувствительными наушниками может быть достаточным лишь в балансном режиме.
В любом случае, лично для себя желательно определить свой уровень громкости
, на котором слушается своя музыка и уже осознанно подбирать наушники с необходимой чувствительностью. На графике "своя громкость" в качестве примера указана как 99 дБ SPL. Скорее всего, найти внутриканальные наушники, с которыми не справится RS6 будет очень сложно, но есть шанс найти такие модели среди полноразмерных наушников.
Hiby RS6
Графики в виде столбиков наглядны для сравнения малого количества связок. Для сравнения большого количества наушников и источников под свою громкость более удобен другой сервис сравнения - напряжение и чувствительность.
Здесь по горизонтальной оси отображается сопротивления наушников, а по вертикали напряжение.
Линиями показано напряжение от источников-плееров. Сплошная линия, это граница максимально качественного звука в линейном режиме, пунктирная линия - верхний предел, выше которого громкость нельзя выкрутить больше, либо (где линия под углом) выше будут искажения от недостатка тока.
Наушники отображаются точками. Для наушников указывается напряжение, необходимое для достижения заданной громкости, в данном случае 90 дБ SPL с учетом добавки пик-фактора в 9 дБ, т.е. референсного уровня в 99 дБ SPL. Если точка от наушников ниже линии напряжения от усилителя, то есть запас по громкости с этим усилителем. Если точка выше, то соответственно возможностей усилителя недостаточно.
Уровень референсной громкости в сервисах можно задать свой самостоятельно. Около точки наушников указывается необходимое для наушников напряжение.
.
Здесь по горизонтальной оси отображается сопротивления наушников, а по вертикали напряжение.
Линиями показано напряжение от источников-плееров. Сплошная линия, это граница максимально качественного звука в линейном режиме
, пунктирная линия - верхний предел, выше которого громкость нельзя выкрутить больше, либо (где линия под углом) выше будут искажения от недостатка тока.
Наушники отображаются точками. Для наушников указывается напряжение, необходимое для достижения заданной громкости, в данном случае 90 дБ SPL с учетом добавки пик-фактора в 9 дБ, т.е. референсного уровня в 99 дБ SPL. Если точка от наушников ниже линии напряжения от усилителя, то есть запас по громкости с этим усилителем. Если точка выше, то соответственно возможностей усилителя недостаточно.
Уровень референсной громкости в сервисах можно задать свой самостоятельно. Около точки наушников указывается необходимое для наушников напряжение.

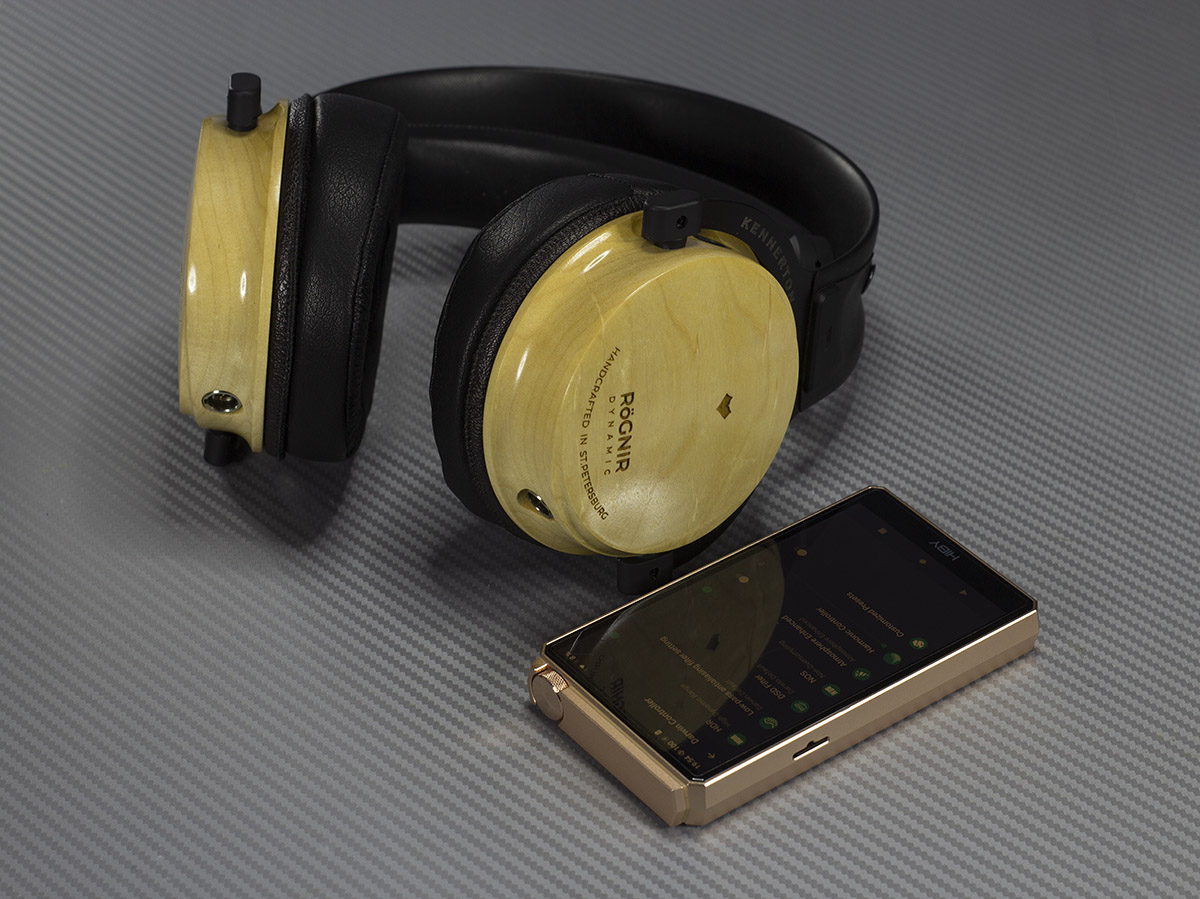

Hiby RS6 и Kennerton Rognir Dynamic
Настройка регулятора громкости RS6
В настройках усилителя доступен уровень усиления. Измерения проведены для уровня Hi. Шаг изменения между Hi, Mid и Low равен 6 дБ.Так как уровень громкости у плеера показывается в ступенях, а не дБ, то были измерены значения для каждой ступени громкости и сделан отдельный калькулятор. Через калькулятор можно посчитать, насколько понижается сигнал относительно максимального значения в дБ.
Калькулятор громкости для Hiby RS6
Выбор усиления для Hiby RS6
Значение регулятора громкости (100~1)
Уровень усиления:
Уровень относительно Hi режима: - dBFS
Пример выравнивания громкости между наушниками к 99 дБ SPL
В примере к RS6 были подключены разные наушники и сделано их выравнивание по громкости к единому значению (99 дБ SPL). В каждом столбце указывается максимальное напряжение, которое выдает источник и чувствительность наушников к напряжению. Соответственно надо подобрать такое понижение в дБ, чтобы разница между чувствительностью и напряжением составила референсный уровень громкости.
У Kennerton Rognir Dynamic чувствительность равна 119.8 дБ/В SPL, соответственно для 99 дБ SPL надо на наушники подать уровень -20.8 dBV. У RS6 при подключенных Rognir Dynamic максимальное напряжение равно 13.6 dBV, соответственно до уровня в -20.8 dBV его надо понизить на 34.4 дБ.
Через калькулятор можно подобрать значения громкости в плеере. При уровне усиления Hi при значении 37 делений будет понижение уровня на -35 дБ от 13.6 dBV.
Для Sendy Audio Peacock надо сделать понижение уровня на 30.5 дБ. Если выставить уровень громкости в режиме Hi равным 42, то будет понижение на 30 дБ.
У MyST IzoPhones-7 чувствительность еще ниже и соответственно им необходимо понижение на 26.5 дБ. При установке 47 делений в режиме Hi будут искомые -26.5 дБ.
Пример выравнивания громкости между наушниками к 99 дБ SPL с отображением АЧХ
Подгонку громкости можно сделать не только под среднюю чувствительность наушников, но и под АЧХ, если надо сделать сравнение под определенный частотный диапазон.
Остались вопросы? Задавайте ниже в комментариях или в telegram канале RAA.
