Взаимосвязь субъективных впечатлений и объективных измерений на примере xDuoo MT-602

Вступление

К большому сожалению не на все выдающиеся продукты, которые попадают на тестирование в RAA, есть время сделать отдельный обзор.

MT-602 - исключение по двум причинам. Постепенно готовился F.A.Q. материал про усилители и взаимосвязь качества звучания с измеряемыми характеристиками в RAA. Гибридный усилитель в виде MT-602 является хорошим вариантом для основных примеров. По сути, этот материал - это часть универсального F.A.Q. по усилителям.

Вторая причина, MT-602 оставил впечатление устройства с очень высоким соотношением цена/качество в сравнении с типовыми устройствами своей ценовой категории.

Кратко о xDuoo MT 602

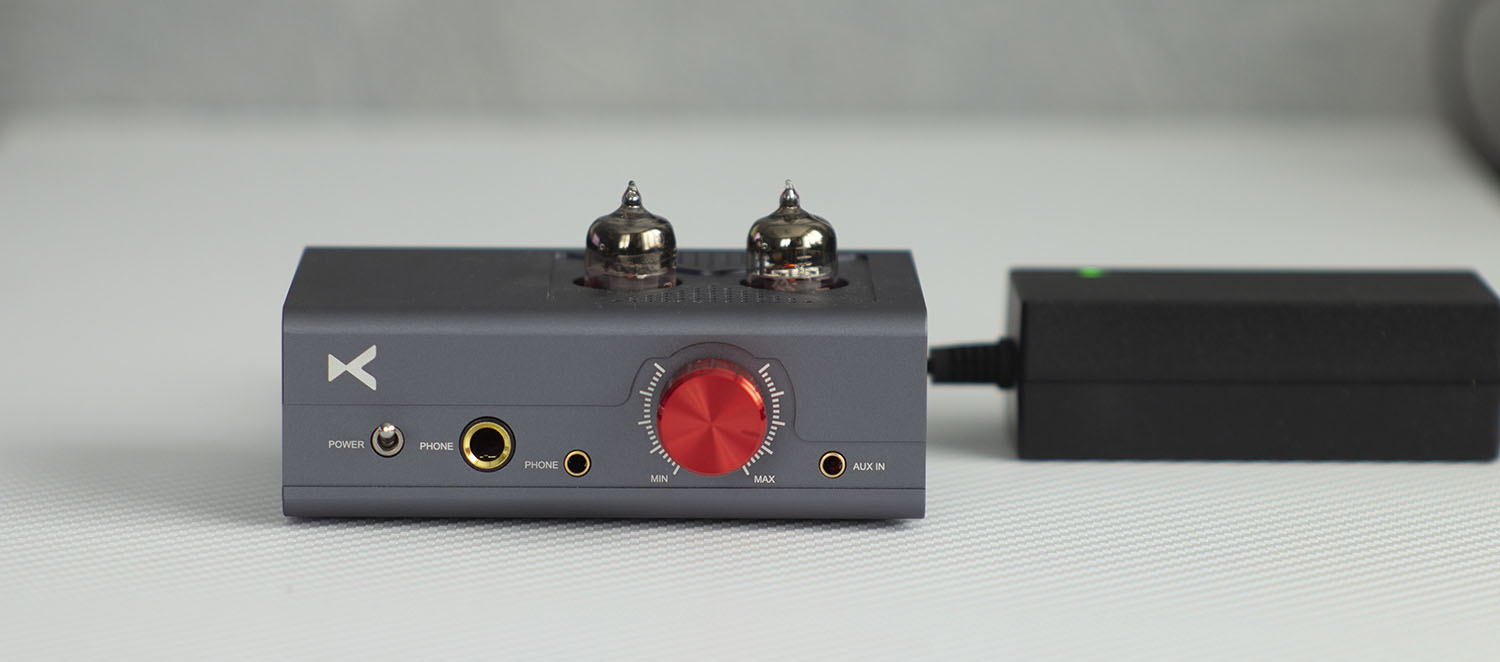

xDuoo MT-602 и штатный блок питания

xDuoo MT-602 и штатный блок питания

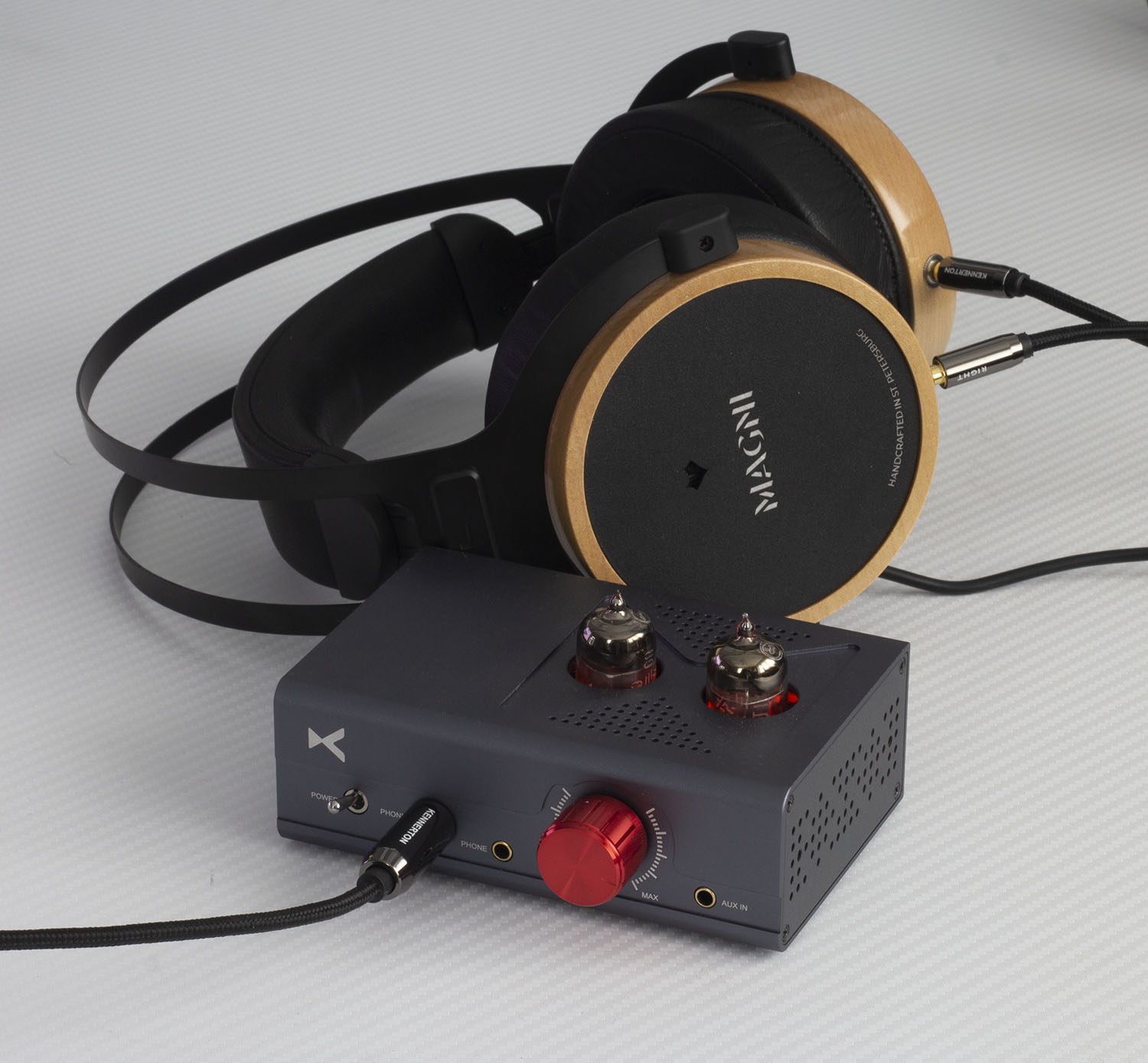

MT-602 - это гибридный усилитель, использующий как лампу, так и транзистор. Функционально, это не только усилитель для наушников, но и предусилитель.

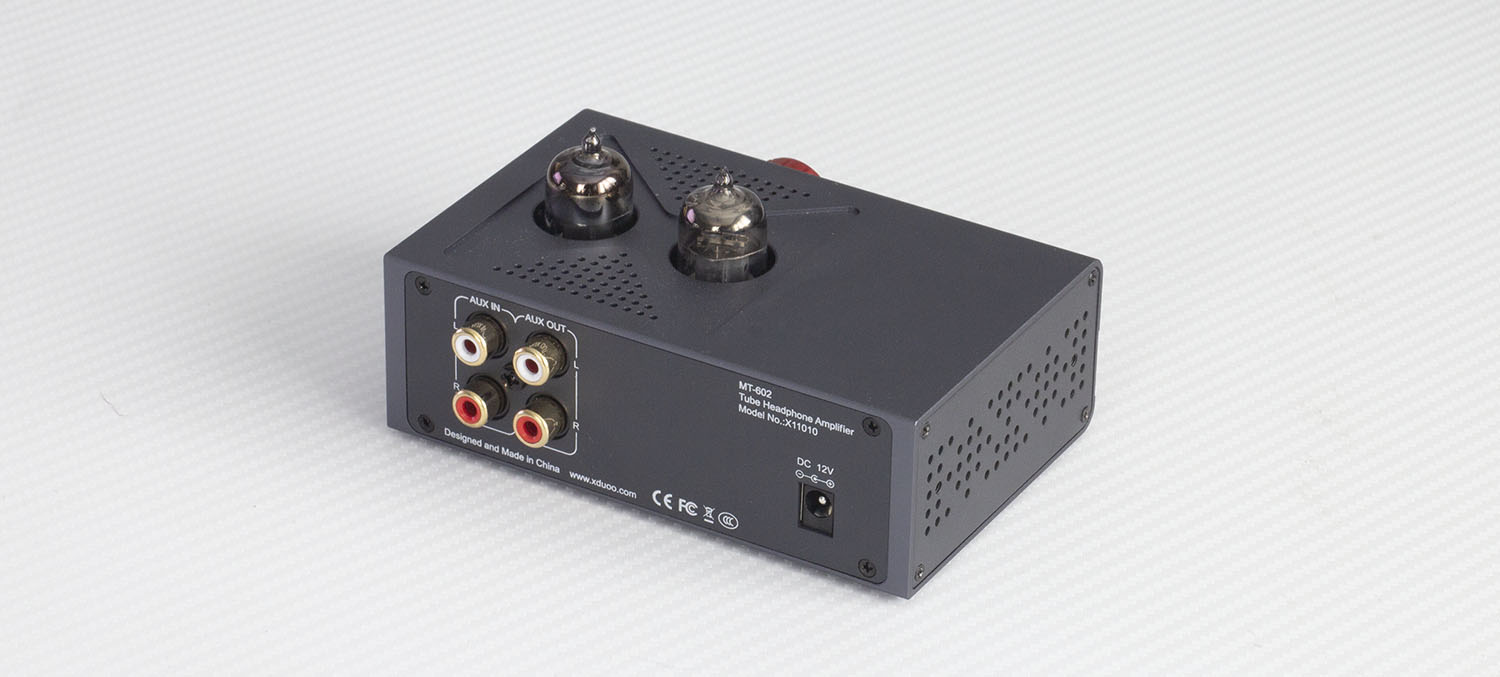

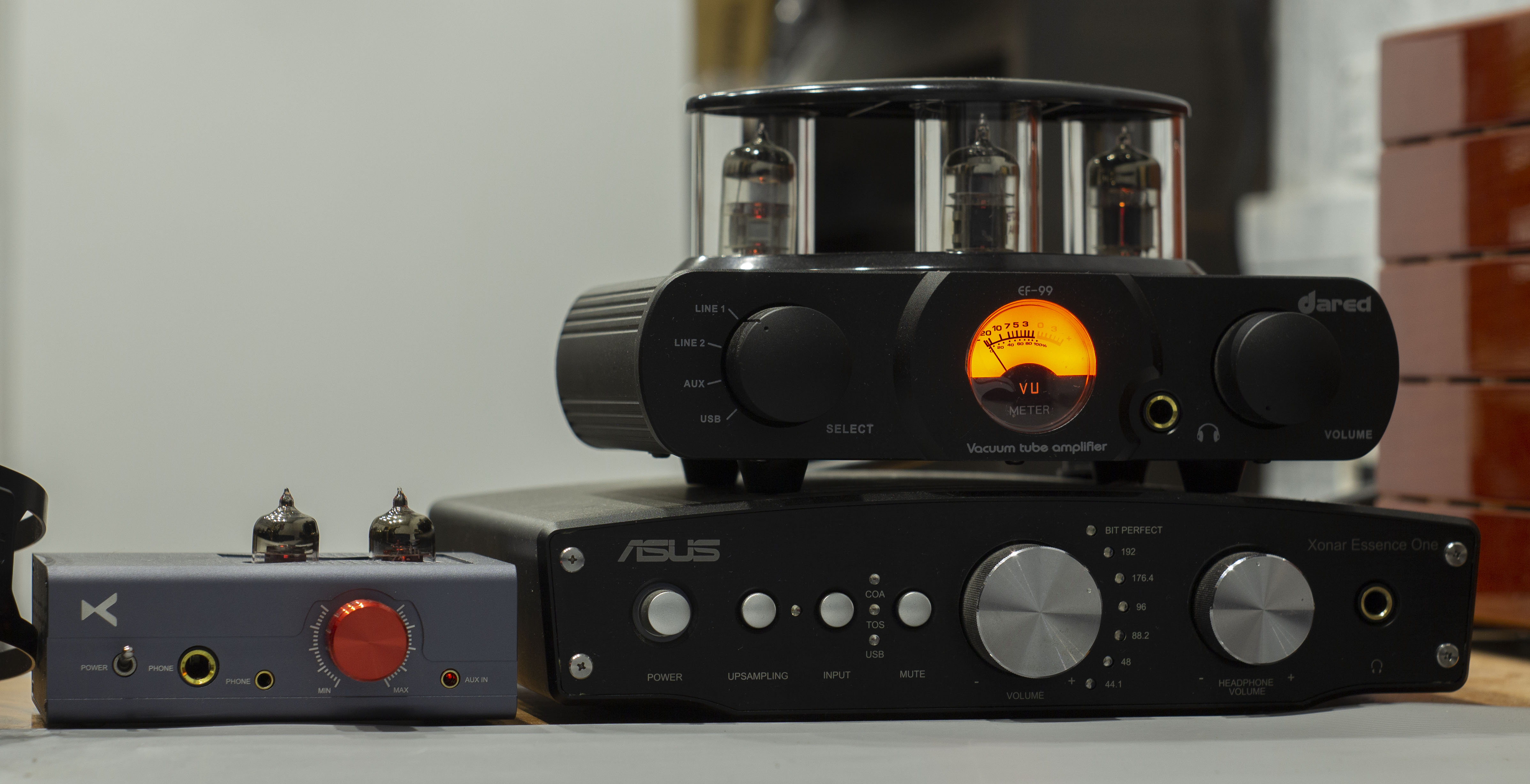

Усилитель небольшой, частично от того, что блок питания внешний. Линейные входы и выходы реализованы через стандартные разъемы RCA. Есть дополнительный линейный вход в форм-факторе миниджека, что удобно для быстрого подключения второстепенных портативных источников.

Для наушников предусмотрено два выхода, на большой джек 6.3 мм и маленький - 3.5 мм. Эти выходы запаралеллены. Что забавно, в комплекте с усилителем дополнительно идет переходник с 6.3 на 3.5 мм.

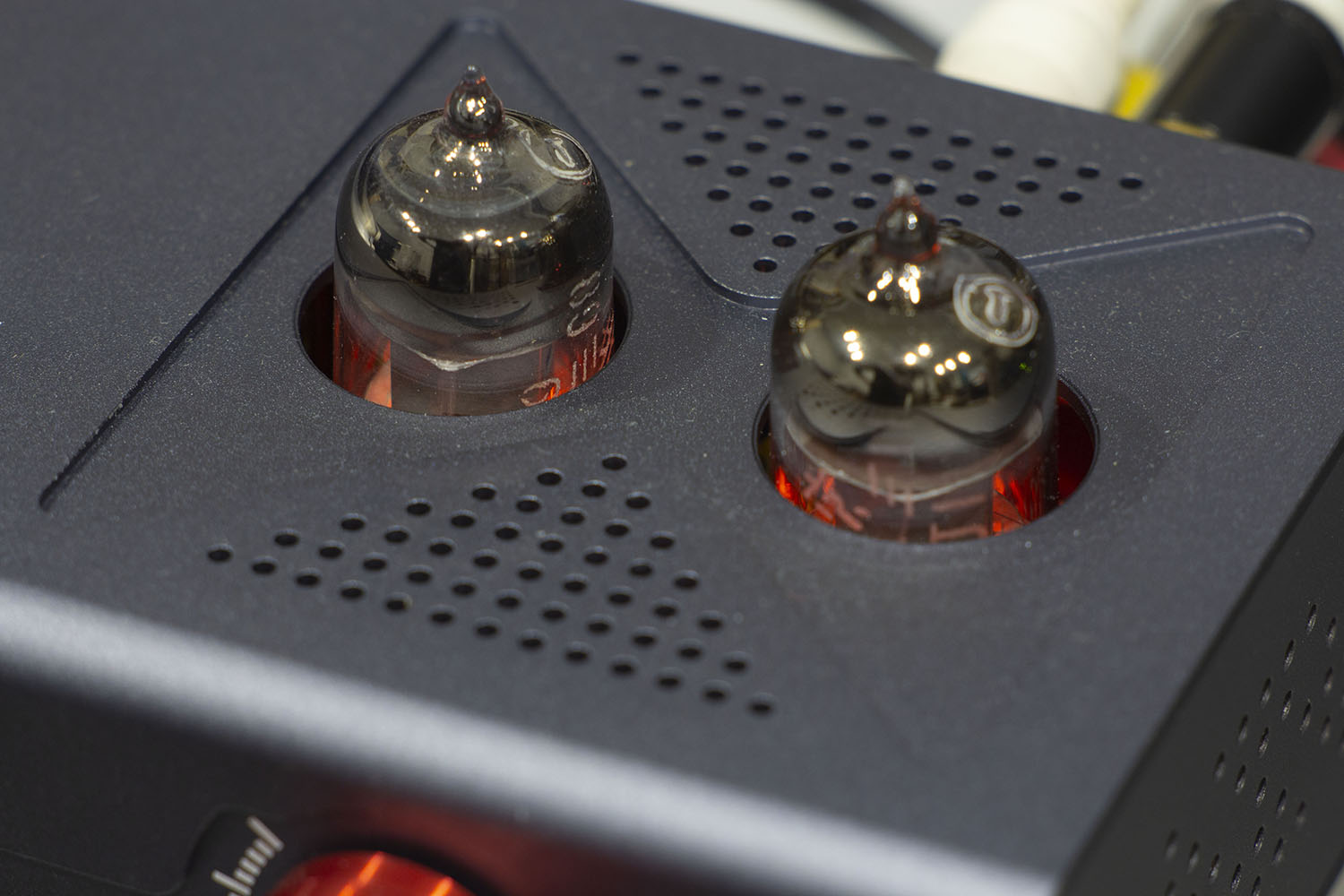

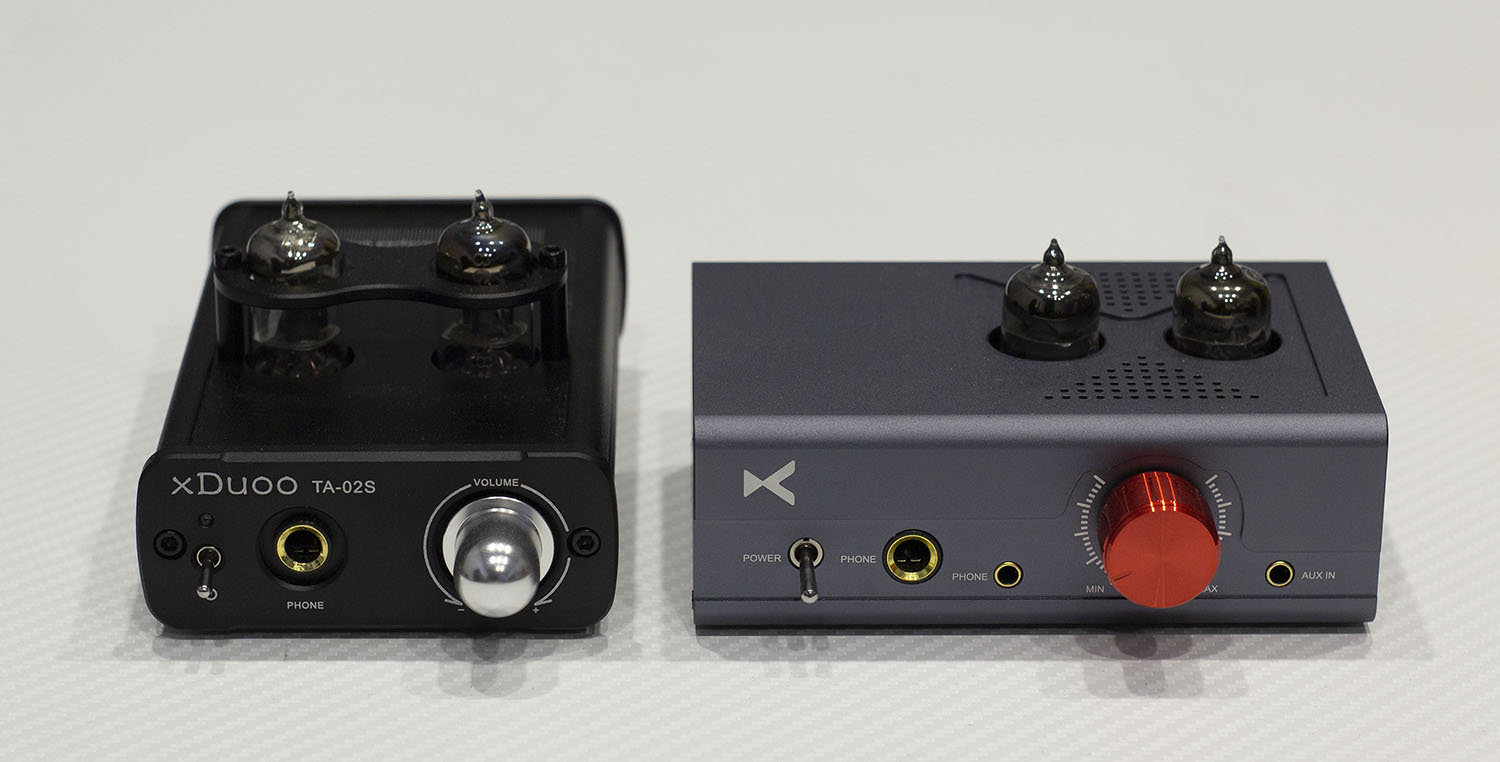

Используются лампы 6J1. Они частично выступают над верхней панелью. Для большей эффектности во время работы усилителя они дополнительно подсвечиваются. Механической защиты ламп в виде дополнительного корпуса не предусмотрено, соответственно усилитель стоит располагать там, где до него не доберутся домашние животные или дети.

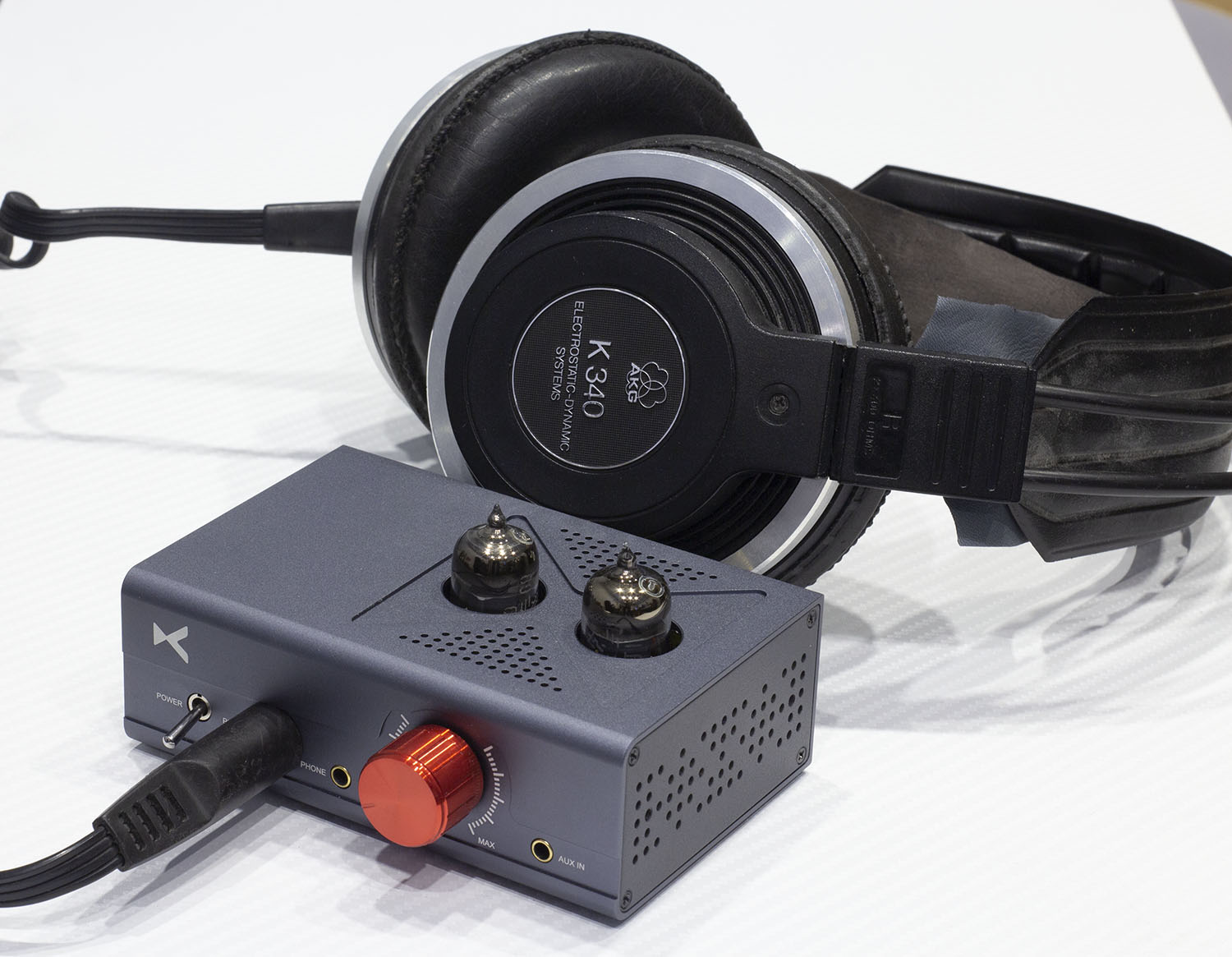

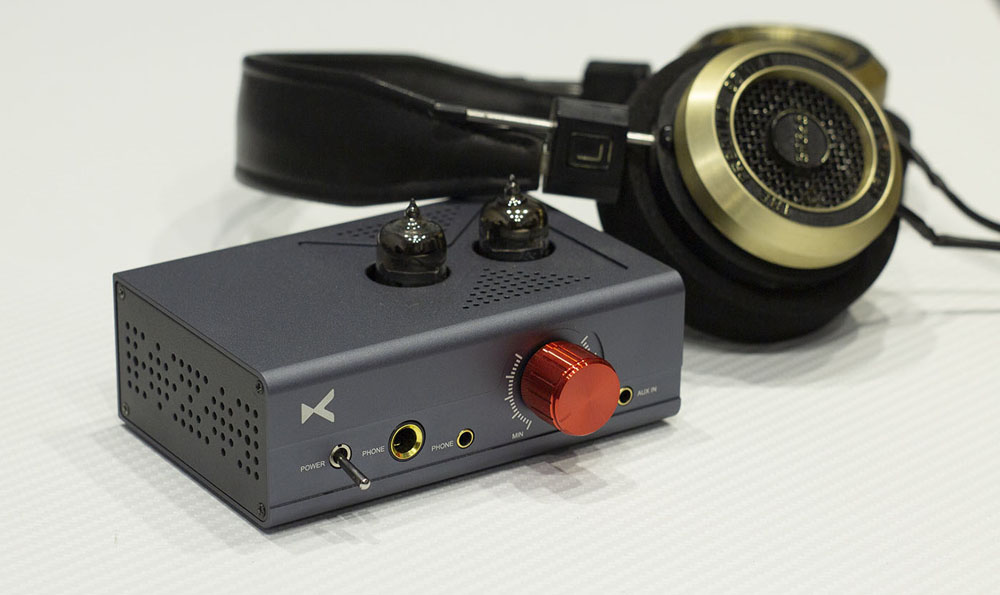

MT-602

MT-602

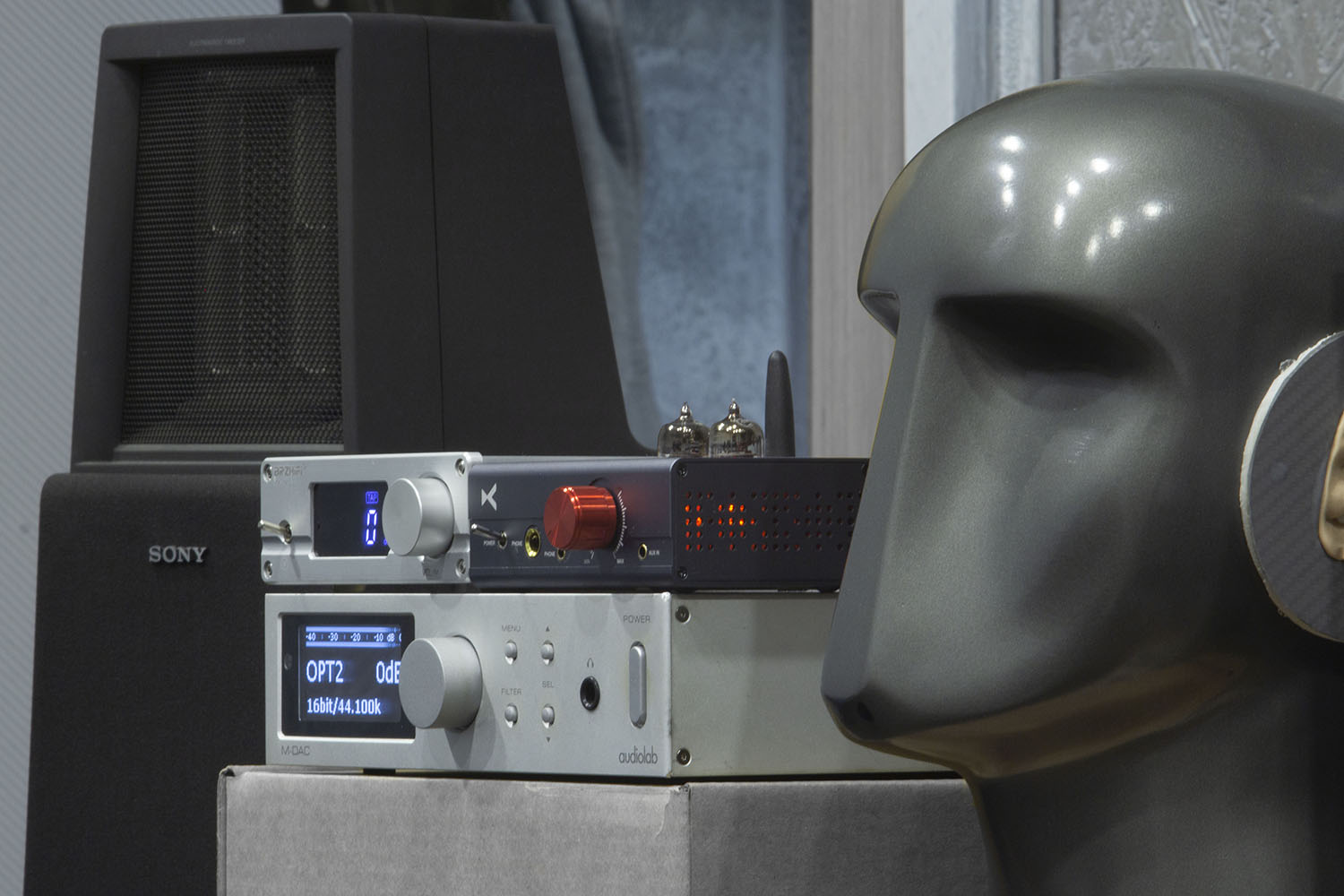

Так как лампы не находятся полностью внутри корпуса, то от расположения усилителя может меняться уровень фонового шума - лампы хорошо ловят наводки от расположенных рядом устройств.

Вживую усилитель выглядит более стильно, чем на фотографиях. Нет ощущения, что усилитель использует типовой корпус.

Взаимосвязь характеристик MT-602 c моделью усилителя как "черного ящика"

MT-602 - это гибридный усилитель. Всего сегодня существует четыре основных вида усилителей: ламповый бестрансформаторный, ламповый с трансформаторным выходом, гибридный и транзисторный. В зависимости от того, в каком типе усилителя будет использоваться лампа - будут разные типовые особенности влияния лампы на характеристики.

Любой усилитель можно представить в виде двух основных "блоков": "усилителя напряжения" и "буфера тока". Разумеется, мы рассматриваем усилитель как "черный ящик" с неизвестным содержимым внутри. Конечная схемотехника может быть разной, но логически все усилители можно представить в таком виде с точки зрения взаимосвязи параметров.



Усилитель напряжения

Первый блок (усилитель напряжения) отвечает за громкость - уровень сигнала на выходе усилителя. У MT 602 есть такой параметр как Gain (Ку - Коэффициент усиления) = 5. Это значит, что если на выходе источника уровень 1 VRMS, то после усилителя мы получим на выходе 5 VRMS. Если на выходе источника 2 VRMS, то на выходе MT 602 будет 10 VRMS.

Если параметр Gain выразить в децибелах, то это будет 14 дБ. Перевести значение в децибелы можно через калькулятор .

Уровень Gain мы получаем при максимальном положении регулятора уровня громкости. Т.е. блок усилителя напряжения можно разделить в свою очередь на два блока, где первый - это регулятор входного уровня напряжения, с переменным коэф. усиления от -∞ до 0 дБ. Второй блок обладает фиксированным коэф. усиления, в случае с MT 602 - это 14 дБ.

Часто у усилителей есть переключение режимов, которые могут обозначаться как Low, Mid, Hi. Т.е. каждый из этих режимов переключает коэф. усиления именно второго блока. В случае с Low это может быть и отрицательное число в дБ (или Ку меньше 1) и усилитель "усиливает" так, что в итоге играет тише, чем источник до усилителя. В таком "тихом" режиме обычно решаются две проблемы: становится удобно делать регулировку уровня для тихого звучания, не сталкиваясь с проблемой дисбалансом каналов аналогового регулятора, и в тихом режиме обычно тише и фоновый шум, что важно при подключении высокочувствительных наушников.

Обе связки обеспечивают одинаковый уровень. Во втором варианте сперва громкость снижена на 10 дБ в Topping E30, потом усилена на 10 дБ в SMSL SH-9 настройкой Hi Level

Обе связки обеспечивают одинаковый уровень. Во втором варианте сперва громкость снижена на 10 дБ в Topping E30, потом усилена на 10 дБ в SMSL SH-9 настройкой Hi Level

С учетом того, что у MT 602 нет переключения режимов усиления, то он по умолчанию работает в режиме "Hi".

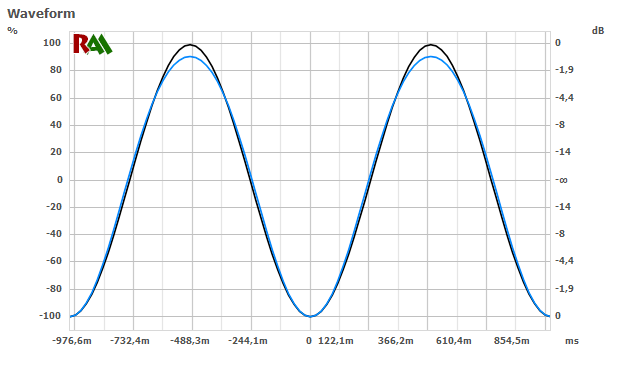

Обычно при увеличении амплитуды (громкости) растут искажения (искажения по напряжению).

Для MT 602 это выглядит так:
Ваш браузер не поддерживает Canvas
Спектр с тихим уровнем сигнала с MT 602 для напряжения -40 dBV. Видна исходная гармоника на 1 кГц и чуть-чуть виднеется на 2кГц с уровнем -123 dBV. Разница уровней гармоник составляет 83 дБ.

Спектр показан в линейном масштабе. По вертикали абсолютные значения напряжения в dBV.
Ваш браузер не поддерживает Canvas
Спектр со средним уровнем сигнала с MT 602 для напряжения -10 dBV. Видна исходная гармоника на 1 кГц, явно виднеется 2кГц с уровнем -67 dBV и чуть виднеется третья на 3 кГц с уровнем -120 dBV. Разница уровней гармоник составляет 57 дБ и -110 дБ по отношению к основному тону.

Спектр показан в линейном масштабе. По вертикали абсолютные значения напряжения в dBV.
Ваш браузер не поддерживает Canvas
Спектр с громким уровнем сигнала с MT 602 для напряжения +19 dBV. Видна исходная гармоника на 1 кГц и целый "лес" гармоник по всему спектру. При более высоком напряжении на выходе уровни гармоник высоких порядков лавинообразно растут.

Спектр показан в линейном масштабе. По вертикали абсолютные значения напряжения в dBV.

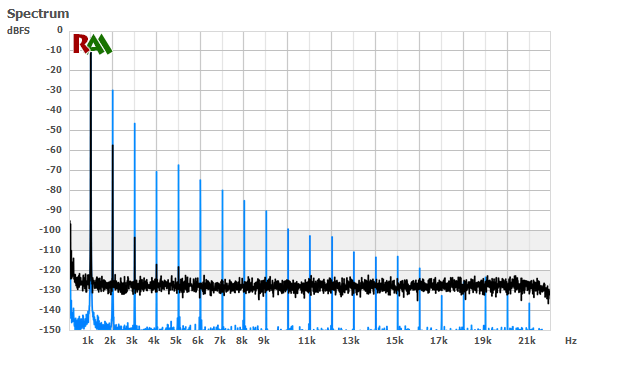

На графиках гармонических искажений это выглядит так. Пока амплитуда небольшая, на спектре есть только одна исходная гармоника. Потом, при увеличении амплитуды появляются гармоники низших порядков (условно со второй по пятую гармонику) - те самые "ламповые искажения". И далее в спектре появляются искажения с гармониками высших порядков (условно выше 10-той гармоники), что говорит о том, что усилитель уже работает в "грязном" режиме.

Все уровни напряжений в RAA по умолчанию выражены в dBV, а не VRMS по простой причине. Уровни в дБ очень просто считать и сравнивать. Более того, если нам нужно внятное представление о разнице уровней громкости двух устройств, то значения всегда будут в дБ. Наглядным примером является профессиональный сектор, где при коммутации в студии надо быстро и легко эти уровни регулировать. Уровни гейнов, фейдеров, эквалайзеров - все в дБ. Это международный стандарт, и не ради "усложнения", а ради реального удобства.

В профессиональной сфере для абсолютных, а не относительных значений напряжения в дБ используют опорный уровень 0.775 VRMS и это соответствует 0 dBu. В бытовой сфере опорным уровнем является 1 VRMS и это соответствует 0 dBV. Разница между dBu и dBV составляет 2.23 дБ.

Изменение на 6 дБ является двукратным. Если мы вдвое уменьшим 1 VRMS, мы получим значение -6 dBV. Если 1 VRMS увеличим вдвое - то будет +6 dBV.

Ниже будет несколько примеров с подробными расчетами.
