Об отчете тестирования
Это отчет наушников для профессионалов.
Вы можете посмотреть простой отчет для "чайников" с пояснениями основных характеристик для Sennheiser HD 558
На один продукт может быть несколько отчетов в разных режимах и с разными наборами тестов.

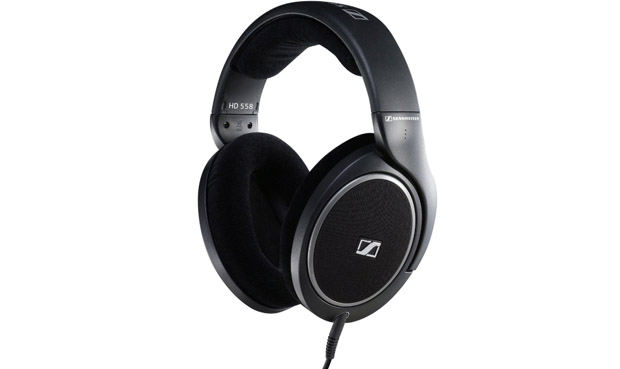

Общие данные отчета тестирования наушников Sennheiser HD 558
Восприятие АЧХ наушников согласно кривым равной громкости ISO 226-2009
Общие характеристики
Общие характеристики Sennheiser HD 558
Канал
Общий*
Чувствительность средняя в диапазоне 100 Гц - 10 кГц, дБ/В
110,2
Сопротивление среднее в диапазоне 40 Гц - 15 кГц, Ом
83,2
Для 94,0 дБ SPL необходимо, ВRMS
0,156
Для 94,0 дБ SPL необходимо, мВт
0,292
В таблице приведены основные, наиболее важные технические характеристики Sennheiser HD 558
*общий канал наушников получен путем усреднения АЧХ между правым и левым каналом
Условия тестирования
- Тип наушников: Полноразмерные
- Измерения производились на стенде:
- на симуляторе человеческой головы с ушными раковинами HDM-X с естественным акустическим демпфированием
Теги (свойства) для этого отчета:
Отправить теги на модерацию
Если какие-то теги назначены неверно или не все добавлены, выделите, как считаете нужным и отправьте на модерацию.
Подробный отчет технических характеристик
Содержание отчета
- Чувствительность
- Амплитудно-частотная характеристика
- Импеданс
- Электрическая фаза
- АЧХ с усилителем с постоянным внутренним сопротивлением
- Отклонение АЧХ с усилителем с постоянным внутренним сопротивлением
- АЧХ с усилителем с нулевым сопротивлением и повышением сопротивления в области низких частот
- Отклонение АЧХ с усилителем с нулевым сопротивлением с повышением сопротивления в области низких частот
- Восприятие АЧХ наушников согласно кривым равной громкости ISO 226-2009
- Импульсная характеристика
- Реакция на ступенчатый сигнал
- Огибающая импульсной характеристики
- Кумулятивный (динамический) спектр затухания сигнала (Ваттерфол)
- Изменение кумулятивного (динамического) спектра затухания сигнала
Параметры отображения графика
Частотный диапазон, Гц:
Канал:
Краткая справка
Чувствительность наушников F.A.Q. определяется по графику амплитудно-частотной характеристики F.A.Q. с указанным звуковым давлением в dB SPL от 1 ВRMS. За 0 дБ принято 20 мкПа.
По параметру чувствительности наушников можно спрогнозировать уровень громкости, развиваемый наушниками на любой выбранной частоте при известном подаваемом напряжении к наушникам от усилителя.
График АЧХ в RAA получен через воспроизведение и анализ специального шумового сигнала с последующим получением импульсной характеристики. По спектру импульсной характеристики строится график АЧХ. Используется трехоктавное сглаживание F.A.Q. для обязательного устранения интерференции волн из-за использования "точечного" микрофона. Во время измерений использовался специальный усилитель с нулевым полным выходным сопротивлением во всем диапазоне частот, не требующий никакой компенсации АЧХ F.A.Q.. Микрофон калиброван до 45 кГц F.A.Q. с соответствующей коррекцией АЧХ.
Разница амплитуд в 6 дБ эквивалентна двукратному соотношению уровней сигналов.
Таблица
Чувствительность Sennheiser HD 558
Канал
Левый
Правый
Чувствительность средняя в диапазоне 100 Гц - 10 кГц, дБ/В
109,9
110,4
Чувствительность на 500 Гц при 1 В, дБ
109,0
109,2
Чувствительность на 500 Гц при 1 мВт, дБ
96,8
97,0
Чувствительность на 1000 Гц при 1 В, дБ
107,3
108,1
Чувствительность на 1000 Гц при 1 мВт, дБ
94,9
95,7
Чувствительность определена на основе данных со стенда HDM-X
Сравнение по параметрам в on-line сервисах
Сравнение АЧХ наушников с учетом чувствительности
Как чувствительность наушников Sennheiser HD 558 отличается от других моделей наушников? Сравнение графика АЧХ с чувствительностью Sennheiser HD 558 on-line.
Сравнение изменения уровня звукового давления и изменения АЧХ в зависимости от подаваемого напряжения и импеданса источника
Сравнение on-line изменения уровня звукового давления и изменения АЧХ Sennheiser HD 558 в зависимости от подаваемого напряжения и импеданса источника.
Сравнение значения чувствительности Sennheiser HD 558 с другими моделями
Как сильно характеристики Sennheiser HD 558 отличается от других моделей наушников?
Это можно сравнить по всем измеренным моделям наушников
Определение необходимого уровня напряжения от усилителя и сравнение с другими моделями
Какой диапазон напряжений от усилителя нужен для Sennheiser HD 558?
Сравнение графиков on-line с дополнительной аналитикой совместимости с усилителями. В сравнении определяется необходимое значение напряжения, которое должен обеспечить усилитель для выбранного звукового давления на основе значения чувствительности Sennheiser HD 558.
Параметры отображения графика
Частотный диапазон, Гц:
Диапазон, дБ:
Канал:
Краткая справка
График амплитудно-частотной характеристики F.A.Q. показывает баланс громкости частот (воспроизводимый спектр частот) наушников в дБ. За 0 дБ принято среднее значение по амплитуде.
АЧХ наушников можно представить как выбранную настройку эквалайзера в проигрывателе, применимую к наушникам с ровным звучанием. В зависимости от внешних условий: уровня громкости F.A.Q., характера внешнего шума и шумоизоляции наушников, субъективная "ровность" воспринимается по разному. При подключении к усилителю АЧХ может существенно меняться F.A.Q..
График АЧХ в RAA получен через воспроизведение и анализ специального шумового сигнала с последующим получением импульсной характеристики. По спектру импульсной характеристики строится график АЧХ. Используется трехоктавное сглаживание F.A.Q. для обязательного устранения интерференции волн из-за использования "точечного" микрофона. Во время измерений использовался специальный усилитель с нулевым полным выходным сопротивлением во всем диапазоне частот, не требующий никакой компенсации АЧХ F.A.Q.. Микрофон калиброван до 45 кГц F.A.Q. с соответствующей коррекцией АЧХ.
По графику АЧХ возможно вычисление частотного диапазона F.A.Q. или коррекции АЧХ через EQ для получения "ровного" или иного звучания.
Разница в 6 дБ эквивалентна двукратному соотношению уровней сигналов.
Таблица
Амплитудно-частотная характеристика Sennheiser HD 558
Канал
Левый
Правый
Неравномерность АЧХ в диапазоне 100 Гц - 10 кГц, дБ
-9,32, 6,28
-6,92, 6,16
Сравнение по параметрам в on-line сервисах
Сравнение графика АЧХ Sennheiser HD 558 с другими моделями
Как АЧХ наушников Sennheiser HD 558 отличается от других моделей наушников?Сравнение графика АЧХ
Параметры отображения графика
Частотный диапазон, Гц:
Канал:
Краткая справка
График полного сопротивления (импеданса) показывает сопротивление наушника в зависимости от частоты.
Вертикальная шкала сопротивления представлена в логарифмическом масштабе.
Сопротивление наушников влияет на потребление тока от усилителя, изменения АЧХ при подключению к усилителю F.A.Q. и косвенно на чувствительность наушников F.A.Q. к напряжению.
Таблица
Импеданс Sennheiser HD 558
Канал
Левый
Правый
Сопротивление среднее в диапазоне 40 Гц - 15 кГц, Ом
83,8
82,6
Сопротивление на 500 Гц , Ом
60,9
60,4
Сопротивление на 1000 Гц , Ом
57,2
56,4
Минимальное значение в диапазоне 40 Гц - 15 кГц на частоте, Гц
1273,5
1292,0
Минимальное значение в диапазоне 40 Гц - 15 кГц, Ом
56,9
56,0
Максимальное значение в диапазоне 40 Гц - 15 кГц на частоте, Гц
89,6
97,7
Максимальное значение в диапазоне 40 Гц - 15 кГц, Ом
204,6
202,1
Сравнение по параметрам в on-line сервисах
Сравнение импеданса Sennheiser HD 558 с другими моделями
Как сильно характеристики Sennheiser HD 558 отличается от других моделей наушников?Это можно сравнить по всем измеренным моделям наушников
Параметры отображения графика
Частотный диапазон, Гц:
Диапазон, град:
Канал:
Краткая справка
Электрическая фаза определяет "легкость нагрузки" для усилителя.
Таблица
Электрическая фаза Sennheiser HD 558
Канал
Левый
Правый
Отклонение фазы среднее в диапазоне 20 Гц - 20 кГц, Град
4,4
4,4
Минимальное значение в диапазоне 20 Гц - 20 кГц на частоте, Гц
157,3
159,6
Минимальное значение в диапазоне 20 Гц - 20 кГц, Град
-34,9
-34,8
Максимальное значение в диапазоне 20 Гц - 20 кГц на частоте, Гц
19730,3
19730,3
Максимальное значение в диапазоне 20 Гц - 20 кГц, Град
36,4
35,4
Амплитудно-частотная характеристика наушников Sennheiser HD 558 при подключении к усилителям с постоянным внутренним сопротивлением
Параметры отображения графика
Частотный диапазон, Гц:
Диапазон, дБ:
Канал:
Краткая справка
Тест показывает АЧХ наушников при подключении к усилителям F.A.Q., выходное сопротивление которых постоянно рабочем диапазоне частот.
Для анализа выбраны варианты усилителей с сопротивлениями: 10, 20, 50, 100 и 300 Ом.
Таблица
Амплитудно-частотная характеристика наушников Sennheiser HD 558 с усилителем с постоянным сопротивлением
Канал
Левый
Правый
Неравномерность АЧХ при 0 Ом в диапазоне 100 Гц - 10 кГц, дБ
-9,32, +6,28
-6,92, +6,16
Неравномерность АЧХ при 10 Ом в диапазоне 100 Гц - 10 кГц, дБ
-9,34, +6,15
-6,97, +6,03
Неравномерность АЧХ при 20 Ом в диапазоне 100 Гц - 10 кГц, дБ
-9,36, +6,05
-7,02, +5,92
Неравномерность АЧХ при 50 Ом в диапазоне 100 Гц - 10 кГц, дБ
-9,42, +5,83
-7,13, +5,70
Неравномерность АЧХ при 100 Ом в диапазоне 100 Гц - 10 кГц, дБ
-9,49, +5,63
-7,25, +5,49
Неравномерность АЧХ при 300 Ом в диапазоне 100 Гц - 10 кГц, дБ
-9,61, +6,80
-7,45, +6,35
Сравнение по параметрам в on-line сервисах
Сравнение АЧХ связок из наушников и усилителей
Как АЧХ наушников Sennheiser HD 558 меняется при подключении к разным усилителям? В примере Sennheiser HD 558 c усилителями ASUS Essence One MK2, ASUS STRIX RAID DLX Hi, Chord Hugo TT, Creative Sound BlasterX AE-5, Technics SE-A5 HP Out, Creative Audigy 5, Shanling M2s, xDuoo XD-05 Default . Можно выбрать и сравнить связки с другими усилителями.
Отклонение АЧХ наушников Sennheiser HD 558 при подключении к усилителям с постоянным внутренним сопротивлением
Параметры отображения графика
Частотный диапазон, Гц:
Диапазон, дБ:
Канал:
Краткая справка
Тест показывает только изменение АЧХ наушников F.A.Q. при подключении к усилителям , выходное сопротивление которого постоянно в рабочем диапазоне частот.
У усилителя сопротивление может быть разной величины и при согласовании с импедансом наушников происходит изменение АЧХ F.A.Q. в разной степени. Чем ниже выходное сопротивление усилителя и выше сопротивление наушников, тем изменение меньше.
Таблица
Отклонение АЧХ с усилителем с постоянным внутренним сопротивлением для Sennheiser HD 558
Канал
Общий*
С импедансом усилителя в 10 Ом в диапазоне 20 Гц - 20 кГц, дБ
1,0
С импедансом усилителя в 20 Ом в диапазоне 20 Гц - 20 кГц, дБ
1,8
С импедансом усилителя в 50 Ом в диапазоне 20 Гц - 20 кГц, дБ
3,6
С импедансом усилителя в 100 Ом в диапазоне 20 Гц - 20 кГц, дБ
5,4
С импедансом усилителя в 300 Ом в диапазоне 20 Гц - 20 кГц, дБ
8,1
*общий канал получен путем усреднения между правым и левым каналом
Сравнение по параметрам в on-line сервисах
Сравнение АЧХ связок из наушников и усилителей
Как АЧХ наушников Sennheiser HD 558 меняется при подключении к разным усилителям? В примере Sennheiser HD 558 c усилителями ASUS Essence One MK2, ASUS STRIX RAID DLX Hi, Chord Hugo TT, Creative Sound BlasterX AE-5, Technics SE-A5 HP Out, Creative Audigy 5, Shanling M2s, xDuoo XD-05 Default . Можно выбрать и сравнить связки с другими усилителями.
Амплитудно-частотная характеристика наушников Sennheiser HD 558 при подключении к усилителю с нулевым сопротивлением и повышением импеданса в области низких частот
Параметры отображения графика
Частотный диапазон, Гц:
Диапазон, дБ:
Канал:
Краткая справка
Тест показывает АЧХ наушников при подключении к усилителям F.A.Q., выходное сопротивление которого близко к нулевому в области средних и высоких частот, но повышается в области низких частот.
Для анализа был выбран типичный усилитель.
Таблица
АЧХ с усилителем с нулевым сопротивлением и повышением сопротивления в области низких частот для Sennheiser HD 558
Канал
Левый
Правый
Неравномерность АЧХ в диапазоне 100 Гц - 10 кГц, дБ
-9,29, 6,30
-6,89, 6,18
Сравнение по параметрам в on-line сервисах
Сравнение АЧХ связок из наушников и усилителей
Как АЧХ наушников Sennheiser HD 558 меняется при подключении к разным усилителям? В примере Sennheiser HD 558 c усилителями Colorful Colorfly C4 Pro Jack 6.3, Arkhipovs Laboratory Melo, Hidizs AP100, Laconic LunchBox H-Amp . Можно выбрать и сравнить связки с другими усилителями.
Отклонение АЧХ наушников Sennheiser HD 558 при подключении к усилителю с нулевым сопротивлением и повышением импеданса в области низких частот
Параметры отображения графика
Частотный диапазон, Гц:
Диапазон, дБ:
Канал:
Краткая справка
Тест показывает только изменение АЧХ наушников F.A.Q. при подключении к усилителям, выходное сопротивление которого близко к нулевому в области средних и высоких частот, но повышается в области низких частот. Чем ниже сопротивление у наушников в низкочастотном диапазоне, тем сильнее низкие частоты ослабляются. С высокоомными наушниками заметных изменений АЧХ F.A.Q. не происходит.
Таблица
Отклонение от АЧХ наушников Sennheiser HD 558 в зависимости от полного выходного сопротивления усилителя с нулевым сопротивлением и подъемом в области низких частот
Отклонение АЧХ на частоте 20 Гц, дБ
-3,0
Отклонение АЧХ на частоте 40 Гц, дБ
-0,9
Отклонение АЧХ на частоте 80 Гц, дБ
-0,1
Сравнение по параметрам в on-line сервисах
Сравнение АЧХ связок из наушников и усилителей
Как АЧХ наушников Sennheiser HD 558 меняется при подключении к разным усилителям? В примере Sennheiser HD 558 c усилителями Colorful Colorfly C4 Pro Jack 6.3, Arkhipovs Laboratory Melo, Hidizs AP100, Laconic LunchBox H-Amp . Можно выбрать и сравнить связки с другими усилителями.
Параметры отображения графика
Канал:
Краткая справка
График показывает изменение восприятия АЧХ наушников F.A.Q. при прослушивании музыки с иной громкостью относительно естественного уровня. При прослушивании наушников на тихой громкости уменьшается восприятие отдачи в области низких частот, а при прослушивании на громкой наоборот увеличивается.
По этому графику можно оценить, на какой громкости наушники будут восприниматься ровнее.
Восприятие количества низких частот зависит от громкости согласно кривым равной громкости F.A.Q. (ISO 226-2009 Acoustics. Normal equal-loudness-level contours). За базовый уровень выбран 72 дБ SPL (живое исполнение нескольких инструментов с вокалом без усилителей с акустикой). При выборе другого базового уровня зависимость меняется незначительно и подходит для практически всех уровней.
Примеры применения графика на практике F.A.Q..
Таблица
Восприятие АЧХ наушников согласно кривым равной громкости ISO 226-2009 для Sennheiser HD 558
Канал
Общий*
При уровне 48 дБ относительно 72 дБ SPL в диапазоне 100 Гц - 10 кГц, дБ
-8,1, +12,2
При уровне 36 дБ относительно 72 дБ SPL в диапазоне 100 Гц - 10 кГц, дБ
-7,9, +9,1
При уровне 24 дБ относительно 72 дБ SPL в диапазоне 100 Гц - 10 кГц, дБ
-7,8, +6,0
При уровне 12 дБ относительно 72 дБ SPL в диапазоне 100 Гц - 10 кГц, дБ
-7,8, +5,1
При уровне 0 дБ относительно 72 дБ SPL в диапазоне 100 Гц - 10 кГц, дБ
-7,7, +6,1
При уровне -12 дБ относительно 72 дБ SPL в диапазоне 100 Гц - 10 кГц, дБ
-7,6, +7,1
При уровне -24 дБ относительно 72 дБ SPL в диапазоне 100 Гц - 10 кГц, дБ
-7,6, +8,1
При уровне -36 дБ относительно 72 дБ SPL в диапазоне 100 Гц - 10 кГц, дБ
-8,7, +9,1
*общий канал получен путем усреднения между правым и левым каналом
Параметры отображения графика
Время, мс:
Канал:
Краткая справка
Импульсная характеристика представляет собой реакцию на импульс минимально возможной продолжительности. Из импульсной характеристики вычисляют большинство исследуемых параметров: АЧХ F.A.Q., ФЧХ, ГВЗ, Ваттерфолы и переходную характеристику. Импульсная характеристика визуально не информативна и для получения большинства характеристик используется быстрое преобразование Фурье и другие математические алгоритмы с анализом полной длины импульса. Полная длина импульса - это около 5 секунд, в то время как визуально видно только начало импульса продолжительностью в 2-4 миллисекунды. По вертикали визуальная подробность не превышает 40-45 дБ.
Визуально импульсная характеристика способна показать только одинаковую или разную полярность излучателей и возможный высокочастотный резонанс.
Форма волны импульсной характеристики Sennheiser HD 558 зависит от АЧХ Sennheiser HD 558 и затухающих резонансов и реверберации Sennheiser HD 558 и реверберации в камере стенда. Визуальная наглядность параметров на импульсной характеристики очень низкая. Визуальное определение качества по импульсной характеристике было актуально в "до-компьютерные" времена.
График АЧХ в RAA получен через воспроизведение и анализ специального шумового сигнала с последующим получением импульсной характеристики. Во время измерений использовался специальный усилитель с нулевым полным выходным сопротивлением во всем диапазоне частот, не требующий никакой компенсации АЧХ F.A.Q.. Микрофон калиброван до 45 кГц F.A.Q. с соответствующей коррекцией АЧХ. Измерения в RAA производятся в режиме 192 кГц/24 бит. Импульсная характеристика выкладывается как есть, без компенсации АЧХ под микрофон или сглаживания. Спад частотной характеристики у микрофона F.A.Q. начинается с 20 кГц. При воспроизведении тестового сигнала через E-MU 1616m исходная импульсная характеристика не содержит предыскажений F.A.Q..
Параметры отображения графика
Время, мс:
Диапазон, дБ:
Канал:
Краткая справка
Огибающая импульсной характеристики представляет собой сумму модулей полуволн импульсной характеристики, построенной в логарифмическом масштабе.
В тестах акустических систем по огибающей импульсной характеристике отслеживают реверберацию помещения. У наушников, работающих на малый объем, данная характеристика не несет смысловой нагрузки. Огибающая импульсной характеристики приводится в общеобразовательных целях - показать, что импульсная характеристика, это не короткий всплеск в 2-4 мс, а долговременное затухание в течении нескольких секунд (и соответственно бессмысленности подхода "по импульсной характеристике все сразу видно").
Параметры отображения графика
Время, мс:
Канал:
Краткая справка
Переходная характеристика представляет собой реакцию на ступенчатый сигнал. Строится по производной импульсной характеристики. Реакция на ступеньку представляет собой начало фронта меандра с нулевой частотой.
В аудиофильской среде по меандру принято определять "скорость" наушников, однако данная характеристика применима только к усилителям, обладающим ровной АЧХ с отсутствием ревербераций и совершенно не применима к наушникам.
Форма волны реакции на ступеньку зависит от АЧХ и резонансов наушников. В давние времена, до широкого распространения цифровых технологий, по форме меандра производили грубую оценку на АЧХ F.A.Q. и резонансы F.A.Q.. На сегодняшний день анализ акустических параметров по меандру безнадежно устарел и смотрятся отдельно графики конечной АЧХ и ваттерфолы с резонансами.
Параметры отображения графика
Частотный диапазон, Гц:
Канал:
Краткая справка
Кумулятивный спектр F.A.Q. затухания сигнала показывает резонансы и реверберации после прекращения воспроизведения сигнала наушниками.
Кумулятивный спектр затухания сигнала строится по импульсной характеристике. График не использует трехоктавного сглаживания. Временные зоны с интервалом в 1 мс раскрашены в определенный цвет. Для удобства восприятия график не имеет смещения по вертикали, ограничиваясь лишь горизонтальным смещением. С позиции 3D - это вид с небольшим разворотом в горизонтальной плоскости. Можно точно оценивать уровень по вертикальной шкале. Для получения хорошего разрешения во временной области используется небольшое окно в 2048 семпла, что напрямую сказывается на низком разрешении области низких частот и график в области ниже 200-300 Гц не несет полезной информации.
Наличие резонансов не имеет прямой связи с классом наушников, но позволяет сделать предположение о заметности влияния качества усилителя для наушников. Каждый резонанс добавляет акцент своей частоте и если в эти частоты будут попадать искажения от усилителя, то эти искажения будут усилены. Варианты "хороших" и "плохих" графиков можно посмотреть отдельно F.A.Q..
Резонансы частично можно рассматривать как качественный показатель «меньше = лучше». Но более корректно рассматривать как показатель универсальности «меньше резонансов = меньше заметности проблем усилителя». Если у наушников высокого класса много резонансов, то их потенциал будет раскрыт только с усилителем с минимальным уровнем искажений.
Параметры отображения графика
Частотный диапазон, Гц:
Канал:
Краткая справка
Изменение кумулятивного (динамического) спектра F.A.Q. затухания сигнала представляет собой кумулятивный спектр затухания сигнала, где исходная АЧХ представлена прямой линией.
Временные зоны раскрашены в определенный цвет.
Резкие пики выше 0 дБ образованы при наличии узкополосного провала у начальной АЧХ. Это может быть резонансом или погрешностью интерференции волн, это нужно смореть по графику кумулятивного спектра затухания сигнала.
Для удобства оценки амплитуд график не имеет смещения по вертикали и горизонтали.
Для получения хорошего разрешения во временной области используется небольшое окно в 2048 семпла, что напрямую сказывается на низком разрешении области низких частот и график в области ниже 200-300 Гц не несет полезной информации.
