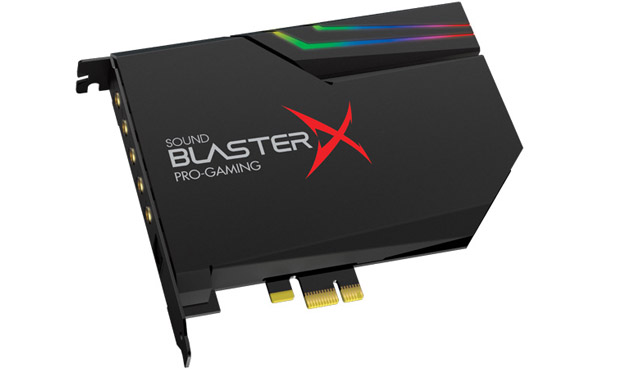

Отчет тестирования Creative Sound BlasterX AE-5: Line Out (Профессиональный отчет)

Об отчете тестирования

Это отчет для профессионалов с набором тестов для линейного выхода устройства. Альтернативный вариант отчета для "чайников" в разработке.

Набор тестов для линейного выхода может быть применен для выхода под наушники или АС, если в таком режиме возможно использовать устройство в качестве источника для подключения внешнего усилителя или если такой набор тестов может дать больше информации о реализации ЦАП в устройстве.

Доступно
для прослушивания
в демо-зале RAA

Общие данные отчета тестирования в режиме линейного выхода Creative Sound BlasterX AE-5 Line Out

Амплитудно-частотная характеристика

Параметры отображения графика

Частотный диапазон, Гц:

20 - 20к 5 - 96k

Диапазон, дБ:

90 50 24

Тип теста:

All imp multi

Спектр гармонических искажений

Спектр теста джиттера

Спектр мультитонового сигнала

Общие характеристики

Общие характеристики Creative Sound BlasterX AE-5 Line Out

Канал

Усредненный (правый и левый)

Неравномерность АЧХ в диапазоне 100 Гц - 10 кГц, дБ

-0,01, 0,00

Максимальный уровень напряжения на выходе при 0 dBFS, В_RMS

2,01

Максимальный уровень напряжения на выходе при 0 dBFS, dBV

6,05

Максимальный уровень напряжения на выходе при 0 dBFS, dBu

8,27

Гармонические искажения при 0,0 dBFS @ 1 кГц, дБ

-107,0

Коэффициент гармонических искажений при 0,0 dBFS @ 1 кГц, %

0,000449

Гармонические искажения при -3,0 dBFS @ 1 кГц, дБ

-108,1

Коэффициент гармонических искажений при -3,0 dBFS @ 1 кГц, %

0,000393

В таблице приведены основные, наиболее важные технические характеристики Creative Sound BlasterX AE-5 Line Out

*общий канал наушников получен путем усреднения АЧХ между правым и левым каналом

Условия тестирования

Протестировано в RAA с использованием АЦП E-MU1616m
Разница максимального уровня 0 dBFS с выхода Creative Sound BlasterX AE-5 Line Out и входного уровня 0 dBFS E-MU1616m составляет -11,84 дБ (среднее значение по правому и левому каналу)
При проведении теста программно-аппаратный измерительный комплекс RAA был гальванически развязан по питанию и в спектрах исключено влияние земляных петель

Теги (свойства) для этого отчета:

Тип продукта : Наушники Беспроводные наушники Внутренние звуковые карты USB-ЦАП ЦАП-ы Комбайны с USB Смартфоны Плееры Наушники с активным усилением Внешние звуковые карты Усилители для наушников с линейным входом Ноутбуки и планшеты Комбайны с SPDIF Материнские платы Мониторы Bluetooth-in
Мобильность : Стационарный Портативный/мобильный
Набор тестов ЦАП : Базовый Спектры от амплитуды Мультитоны only imp Софт плееры и USB транспорты

Отправить теги на модерацию

Если какие-то теги назначены неверно или не все добавлены, выделите, как считаете нужным и отправьте на модерацию.

Амплитудно-частотная характеристика Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Параметры отображения графика

Частотный диапазон, Гц:

20 - 20к 5 - 96k

Диапазон, дБ:

90 50 24

Канал:

Center Left Right Left Right

Тип теста:

All imp multi

Пояснение к графику

График амплитудно-частотной характеристики показывает баланс громкости частот. Как правило, АЧХ на выходе ЦАП представляет собой прямую, в редких случаях можно наблюдать подъем или спад в конкретной области частот. В области высоких частот обычно есть незначительный пологий завал АЧХ от аналогового фильтра для подавления алиасинга (красная зона на графике в режиме HD). Это необходимо для верной работы ЦАП. Дополнительный завал может дать цифровой фильтр при особых настройках.

АЧХ на графике построена на основе разных типах сигналов:

imp - по импульсной характеристике Sound BlasterX AE-5 в этом отчете при воспроизведении в 44.1 кГц и записи в 192 кГц. У устройств с низким соотношением сигнал/шум АЧХ может быть неравномерность из-за вклада шума в спектр импульса. В диапазоне выше 20 кГц могут наблюдаться всплески, вызванные наводками или шумом.
multy - по максимумам амплитуд мультитонового сигнала Sound BlasterX AE-5 в этом отчете. Используется 50 синусоид, этот сигнал устойчив к шумам и наводкам, но строится по 50 координатам, из-за чего линия АЧХ не такая подробная как у импульса.

АЧХ, построенные с использованием разных типов сигналов, могут различаться в высокочастотной области из-за особенностей работы цифрового фильтра ЦАП и подробности от количества координат для линии графика.

Примеры хороших и плохих АЧХ для ЦАП
Вид графика в референсном отчете

Таблица измеренных характеристик

Амплитудно-частотная характеристика Creative Sound BlasterX AE-5 Line Out

Канал

Левый

Правый

Неравномерность АЧХ в диапазоне 100 Гц - 10 кГц, дБ

-0,01, 0,00

Взаимное проникновение каналов Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Параметры отображения графика

Диапазон, дБ:

90 150

Канал:

Center Left Right Left Right

Пояснение к графику

График взаимного проникновения каналов косвенно показывает субъективную ширину сцены и качество внутренней разводки и разъемов. Подъем в области высоких частот обычно выявляет нежелательную электрическую емкость контактов в разъемах или не оптимально разведенных дорожек на плате.

Тест проводится с использованием мультитоновых сигналов Sound BlasterX AE-5 Line Out в этом отчете. Каждая линия графика строится по 50 координатам. Неравномерность (изрезанность) графика обычно вызвана фоновым шумом устройства.

Вид графика в референсном отчете

Таблица измеренных характеристик

Взаимное проникновение каналов Creative Sound BlasterX AE-5 Line Out

Взаимное проникновение на частоте 100 Гц, дБ

-111,4

Взаимное проникновение на частоте 1000 Гц, дБ

-111,3

Взаимное проникновение на частоте 10000 Гц, дБ

-107,0

Фаза проникновения каналов Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Параметры отображения графика

Канал:

Center Left Right Left Right

Пояснение к графику

График фазы взаимного проникновения каналов показывает сужение или расширение сцены, а уровень показывает взаимное проникновение каналов Sound BlasterX AE-5 в этом отчете.

Красная зона с -45° до +45° указывает на подмешивание в фазе. При подмешивании в фазе звучание приближается к монофоническому (худший случай – это монозвучание при взаимном проникновении каналов под 0 дБ при подмешивании в фазе).

Синяя зона с 135° до 225° показывает подмешивание в противофазе. При подмешивании в противофазе звучание обладает эффектом более широкой сцены, размытости источников звука, ослаблением и худшей артикуляции баса, включая остальные источники в центре. Худший случай примера звучания при взаимном проникновении каналов под 0 дБ в противофазе – это обрыв общего «минусового» провода.

При значении параметра взаимного проникновения каналов лучше -60 дБ, фоновый шум вносит высокую погрешность и определение фазы недостоверно. Основными признаками высокой погрешности результата является график с сильной неравномерностью или график находится за пределами зон фазы и противофазы. При взаимном проникновении каналов лучше -60 дБ особой значимости значении фазы нет. Критичное значение, при котором фаза важна – это значения взаимного проникновения хуже -40 дБ.

Тест проводится с использованием мультитоновых сигналов. Каждая линия графика строится по 50 координатам. Неравномерность (изрезанность) графика обычно вызвана фоновым шумом устройства.

Вид графика в референсном отчете

Уровни гармонических искажений в зависимости от уровня напряжения на линейном выходе ЦАП Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Параметры отображения графика

Канал:

Center Left Right Left Right

Тип теста:

All THD T'HD

Пояснение к графику

График показывает уровень значений гармонических искажений от уровня сигнала, выраженного к напряжению. По графику можно отследить точку перехода в режим возможного клиппирования ЦАП и также резкость изменения искажений от уровня сигнала.

Характер искажений (распределение гармоник) и его субъективное звучание график не показывает. Данная характеристика косвенная и для более точного результата надо оценивать спектры гармонических искажений от амплитуды Sound BlasterX AE-5 Line Out, по которым этот график построен.

По графику можно оценить максимальный выходной уровень напряжения и дать предположительную оценку о согласовании с последующим звеном тракта (например усилителем). В левой части графика кривая всегда уходит под углом вверх, т.к. при снижении полезного сигнала уменьшается соотношение сигнал/шум.

В качестве расширенной оценки строится пунктиром уровень нормированного коэффициента гармонических искажений . Обозначается как T'HD.

Вид графика в референсном отчете

Таблица измеренных характеристик

Уровни гармонических искажений в зависимости от уровня напряжения на линейном выходе ЦАП Creative Sound BlasterX AE-5 Line Out

Максимальный уровень напряжения на выходе при 0 dBFS, В_RMS

2,01

Максимальный уровень напряжения на выходе при 0 dBFS, dBV

6,05

Максимальный уровень напряжения на выходе при 0 dBFS, dBu

8,27

Уровень гармонических искажений от амплитуды в dBFS Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Параметры отображения графика

Канал:

Center Left Right Left Right

Тип теста:

All THD T'HD

Пояснение к графику

График показывает уровень значений гармонических искажений от уровня сигнала, выраженного к 0 dBFS. По графику можно сделать вывод о необходимости понижения уровня сигнала до ЦАП для устранения избыточных искажений при максимальных уровнях сигнала около 0 dBFS. Хорошим результатом считается, если около 0 dBFS нет заметного роста искажений.

Характер искажений (распределение гармоник) и его субъективное звучание график не показывает. Данная характеристика косвенная и для более точного результата надо оценивать спектры гармонических искажений от амплитуды Sound BlasterX AE-5 Line Out, по которым этот график построен.

По графику можно оценить максимальный выходной уровень напряжения и дать предположительную оценку о согласовании с последующим звеном тракта (например усилителем). В левой части графика кривая всегда уходит под углом вверх, т.к. при снижении полезного сигнала уменьшается соотношение сигнал/шум.

В качестве расширенной оценки строится пунктиром уровень нормированного коэффициента гармонических искажений . Обозначается как T'HD.

Вид графика в референсном отчете

Импульсная характеристика Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Параметры отображения графика

Время, мс:

1ms 2ms

Канал:

Left Right Left Right

Пояснение к графику

Тест показывает форму волны одиночного импульса для частоты дискретизации 44.1 кГц. По виду импульсной характеристики можно определить характер работы цифрового фильтра ЦАП.

Во время теста воспроизводится импульс с частотой дискретизации 44.1 кГц, а запись производится с частотой дискретизации 192 кГц / 24 бит. По спектру импульса строится график АЧХ Sound BlasterX AE-5 и график алиасинга Sound BlasterX AE-5 Line Out в этом отчете.

При тестировании NOS ЦАП и ЦАП с настройкой фильтра, эмулирующего NOS режим, на форме волны могут быть колебания от ЦФ АЦП, работающего в режиме 192 кГц.

Длительность колебаний оценивается на графике огибающей импульса Sound BlasterX AE-5 Line Out

Вид графика в референсном отчете

Огибающая импульсной характеристики Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Параметры отображения графика

Время, мс:

1ms 2ms

Диапазон, дБ:

120 90

Канал:

Left Right Left Right

Пояснение к графику

По огибающей импульса можно более точно оценить специфику работы цифрового фильтра ЦАП, в частности - длительность колебаний.

Огибающая импульсной характеристики представляет собой сумму модулей полуволн импульсной характеристики Sound BlasterX AE-5 Line Out, построенной в логарифмическом масштабе.

Визуальное разрешение импульсной характеристики, построенной в линейном масштабе ограничено 40 дБ и для того, чтобы разглядеть что-то на малых уровнях, необходимо использовать увеличение. Вместо того, что бы рассматривать график импульса в разных масштабах, достаточно построить один график огибающей в логарифмическом масштабе.

При тестировании NOS ЦАП и ЦАП с настройкой фильтра, эмулирующего NOS режим, на форме волны могут быть колебания от ЦФ АЦП, работающего в режиме 192 кГц.

На огибающей можно визуально оценить длительность времени на pre-ring (колебания до максимума импульса) и post-ring (колебания после импульса). В справочной информации на микросхемы ЦАП часто приводят значения длительности pre-ring как Delay (Временная задержка, которую вносит ЦФ для музыкального сигнала или в режиме триггера). Значения приводятся обычно не в мс, а в семплах от начала колебаний до максимума импульса. Конечное время будет зависеть от частоты дискретизации и оно равно как t=fs/n_sample. Т.е. частота дискретизации делится на указанное количество семплов. Здесь по графику можно сделать обратное вычисление. Точность определения длительности времени колебаний до вершины импульса зависит от зашумленности сигнала.

Вид графика в референсном отчете

Реакция на ступенчатый сигнал Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Параметры отображения графика

Время, мс:

1ms 2ms

Канал:

Left Right Left Right

Пояснение к графику

Переходная характеристика представляет собой реакцию на ступенчатый сигнал.

По относительному уровню выброса колебаний можно оценить требования к запасу по амплитуде напряжения для обвязки ЦАП.

Строится по производной импульсной характеристике Sound BlasterX AE-5 Line Out. При тестировании NOS ЦАП и ЦАП с настройкой фильтра, эмулирующего NOS режим, на форме волны могут быть колебания от ЦФ АЦП, работающего в режиме 192 кГц.

Вид графика в референсном отчете

Алиасинг Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Параметры отображения графика

Канал:

Center Left Right Left Right

Тип теста:

All multy50 noise imp

Пояснение к графику

Этот тест показывает подавление зеркальных помех на разных типах сигнала: импульсном, многотональном (50 синусоид) и шумовом.

В большинстве случаев визуальная АЧХ для всех типов сигнала одинакова, но содержит разную подробность по частоте и вертикали.

У некоторых современных ЦАП подавление алиасинга зависит от типа сигнала и получается разная АЧХ для разных сигналов. Это может указывать на более сложный алгоритм обработки цифрового фильтра ЦАП.

Во время теста воспроизводится импульс, мультитон и шумовой сигнал с частотой дискретизации 44.1 кГц, а запись производится с частотой дискретизации 192 кГц / 24 бит.

Вид графика в референсном отчете

Проверка на корректность воспроизведения сигналов с разрядностью выше 16 бит Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Параметры отображения графика

Канал:

Left Right Left Right

Тип теста:

1k Hz no filter 100 Hz no filter 1k 100 Hz

Пояснение к графику

Тест показывает корректность воспроизведения сигналов с разрядностью 24/32 бит. Некорректным считается, если понижение в ЦАП до 24 бит производится с грубой отсечкой младших битов (транкейтом), что в свою очередь ведет к дополнительным искажениям .

С выхода ЦАП воспроизводится симуляция сигнала с транкейтом и чистый тон синуса с амплитудой -90.31 dBFS. При таком уровне сигнал с транкейтом представляет собой отчетливые "ступеньки", высотой в 1 бит для 16-ти битного сигнала.

Если визуально оба сигнала представляют собой "ступеньки", это значит, что устройство некорректно понижает разрядность сигнала, а если один сигнал является "ступеньками", а второй синусоидой, то воспроизведение корректно (либо производится корректное понижение разрядности).

Для тестов используется два тона, 1 кГц и 100 Гц. По умолчанию форма волны показана с отфильтрованными высокочастотными помехами (например от ноизшейпинга ЦАП) и неравномерность линий не имеет прямого отношения к зашумленности или поведению цифрового фильтра ЦАП.

Дополнительно приводится форма волны "как есть" в режиме записи 192 кГц обозначенная "no filter", которая с позиции определения корректности воспроизведения 24 бит полезной информации не несет, но приводится для аудиофилов и начинающих "инженеров". Благодаря виду волны с шумами до 100 кГц наглядно показывается, что нет смысла по неравномерности линии определять работу цифрового фильтра ЦАП. При этом, если бы запись производилась в еще больших частотах дискретизации, шума было бы еще больше.

По вертикали шкала представлена в вольтах, по горизонтали - время. В рамках теста, величина напряжения не является показателем качества, а график стоит рассматривать как векторный рисунок.

Методика теста
Понижение разрядности с диттером
Вид графика в референсном отчете

Спектры высокого разрешения

Спектр шума Creative Sound BlasterX AE-5 Line Out (Высокое разрешение) в режиме линейного выхода

Параметры отображения графика

Диапазон, дБ:

150 200

Канал:

Center Left Right Left Right

Масштаб:

Lin Log

Пояснение к графику

График показывает спектр шума с линейного выхода ЦАП-а. График приводится для общего сведения, т.к. используется в других графиках спектров в качестве "шумовой полки".

Тест проводится на сигнале большой продолжительности с усреднением спектров для выявления периодических сигналов и фильтрации не периодического шума. Такой подход позволяет получить высокое разрешение по спектру и при этом эффективно уменьшить уровень шумовой полки.

Уровень шумовой полки не отражает значения сигнал/шум при сравнении различных устройств. Для повышенной точности тестирование проводится с запасом по амплитуде для записывающего АЦП. Для разных продуктов этот запас разный и соответственно уровень шумовой полки не зависит от конечного значения сигнал/шум.

Хорошим считается график с равномерным уровнем шумовой полки и отсутствием каких-либо пиков. Пики на графике являются не желательными, т.к. равномерный шум обычно не слышен, а тональные составляющие можно услышать на малых амплитудах в паузах и на фоне тихих участков в композиции.

Что такое спектр и от чего зависит уровень шумовой полки?

Вид графика в референсном отчете

Спектр гармонических искажений Creative Sound BlasterX AE-5 Line Out (Высокое разрешение) в режиме линейного выхода

Параметры отображения графика

Диапазон, дБ:

150 200

Канал:

Center Left Right Left Right

Уровень, dBFS:

0 -3 -6

Масштаб:

Lin Log

Пояснение к графику

График показывает спектр однотонального гармонического сигнала с частотой 1 кГц с линейного выхода ЦАП-а в области максимальных амплитуд -6, -3 и 0 dBFS в максмально подробном виде с низким уровнем шумовой полки. Тест показывает общее качество реализации ЦАП в Sound BlasterX AE-5.

При отсутствии клиппирования , интерес к графику "академический", т.к. в большинстве случаев уровень искажений слишком мал для оценки слышимости по существующим психоакустическим моделям.

При наличии клиппирования на спектре, для улучшения качества звучания устройства желательно снизить уровень громкости до ЦАП, если это возможно. Точный уровень снижения сигнала можно определить по графику гармонических искажений от амплитуды Sound BlasterX AE-5 Line Out в этом отчете.

Около 0 dBFS клиппирование может быть вызвано алгоритмом SRC до ЦАП или особой настройкой цифрового фильтра в ЦАП. В остальных случаях клиппирование обычно вызвано неудачной схемотехники обвязки ЦАП.

В качестве расширенной оценки производится подсчет нормированного коэффициента гармонических искажений . Обозначается как T'HD.

Для эффективного снижения уровня шумовой полки Sound BlasterX AE-5 на графиках "высокого разрешения" в этом отчете тест проведен на сигнале большой продолжительности .

Вид графика в референсном отчете

Таблица измеренных характеристик

Гармонические искажения
Creative Sound BlasterX AE-5 Line Out

Гармонические искажения при 0,0 dBFS @ 1 кГц, дБ

-107,0

Коэффициент гармонических искажений при 0,0 dBFS @ 1 кГц, %

0,000449

Гармонические искажения при -3,0 dBFS @ 1 кГц, дБ

-108,1

Коэффициент гармонических искажений при -3,0 dBFS @ 1 кГц, %

0,000393

Таблица измеренных характеристик

Уровни гармоник при подаче 1 кГц 0 dBFS
Creative Sound BlasterX AE-5 Line Out

Гармоника, порядок

Уровень гармоники, дБ

0,0

-109,3

-112,8

-119,7

-122,2

-124,6

-123,0

-132,5

-131,3

-146,3

Гармоника, порядок

Уровень гармоники, дБ

-137,4

-133,8

-129,7

-136,3

-128,0

-143,8

-127,5

-148,9

-133,1

-142,2

Уровни гармоник при подаче 1 кГц -3 dBFS
Creative Sound BlasterX AE-5 Line Out

Гармоника, порядок

Уровень гармоники, дБ

-3,0

-120,2

-113,1

-136,9

-121,1

-138,1

-121,3

-141,6

-127,5

-157,3

Гармоника, порядок

Уровень гармоники, дБ

-134,5

-145,0

-135,2

-151,6

-137,3

-144,7

-138,4

-144,6

-130,9

-146,6

Данные в таблицах соответствуют среднему значению левого и правого канала

Спектр динамического диапазона (-60 dBFS) Creative Sound BlasterX AE-5 Line Out (Высокое разрешение) в режиме линейного выхода

Параметры отображения графика

Диапазон, дБ:

150 200

Канал:

Center Left Right Left Right

Масштаб:

Lin Log

Пояснение к графику

График показывает спектр однотонального гармонического сигнала небольшой амплитуды с уровнем -60 dBFS и частотой 1 кГц с линейного выхода ЦАП-а в максимально подробном виде с низким уровнем шумовой полки.

Если тест гармонических искажений Sound BlasterX AE-5 показывает работу ЦАП на сигнале максимальной амплитуде и выявляет в первую очередь качество обвязки, то тест динамического диапазона делает оценку сигнала малой амплитуды на линейность ЦАП, где обвязка не вносит искажений.

Для устройств, у которых прослеживаются искажения в тесте динамического диапазона, рекомендуется использовать аналоговую регулировку громкости, а не цифровую до ЦАП. Обычно плохую линейность в тесте динамического диапазона демонстрируют ЦАП с архитектурой R2R.

В случае с линейными ЦАП и хорошей обвязкой Бывают ситуации, когда искажения появляются еще до ЦАП при некорректной обработке данных, например от транкейта или другой некорректной обработке сигнала.

Для эффективного снижения уровня шумовой полки Sound BlasterX AE-5 на графиках "высокого разрешения" в этом отчете тест проведен на сигнале большой продолжительности .

Вид графика в референсном отчете

Спектр искажений сигнала малой амплитуды -90 dBFS Creative Sound BlasterX AE-5 Line Out (Высокое разрешение) в режиме линейного выхода

Параметры отображения графика

Диапазон, дБ:

150 200

Канал:

Center Left Right Left Right

Масштаб:

Lin Log

Пояснение к графику

График показывает спектр однотонального гармонического сигнала крайне малой амплитуды с уровнем -90 dBFS и частотой 1 кГц с линейного выхода ЦАП-а в максимально подробном виде с низким уровнем шумовой полки. Тест актуален для устройств с цифровой регулировкой громкости в широких пределах до или через ЦАП.

Полезный сигнал в этом тесте может отсутствовать, если используется грубое округление с разрядностью хуже, чем 16 бит .

Если в тесте динамического диапазона Sound BlasterX AE-5 выявляется в первую очередь нелинейность ЦАП, то в этом корректную передачу данных в ЦАП.

Для устройств, у которых прослеживаются искажения в этом тесте, рекомендуется использовать аналоговую регулировку громкости при регулировке уровня более 50 дБ.

Для эффективного снижения уровня шумовой полки Sound BlasterX AE-5 на графиках "высокого разрешения" в этом отчете тест проведен на сигнале большой продолжительности .

Вид графика в референсном отчете

Спектр интермодуляционных искажений SMPTE Creative Sound BlasterX AE-5 Line Out (Высокое разрешение) в режиме линейного выхода

Параметры отображения графика

Частотный диапазон, Гц:

20 - 22к 6k - 8k

Диапазон, дБ:

150 200

Канал:

Center Left Right Left Right

Уровень, dBFS:

0 -3

Масштаб:

Lin Log

Пояснение к графику

График показывает спектр двухтонального гармонического сигнала с выхода ЦАП в области максимальных амплитуд -3 и 0 dBFS.

Идеологически интермодуляционные искажения более показательны с позиции демонстрации искажений от сигнала не только в сторону высоких частот относительно основной гармоники, как в тесте гармонических искажений Sound BlasterX AE-5, но и в сторону низких частот. Двухтональный сигнал ближе к реальному музыкальному сигналу. В то же время, психоакустических моделей для искажений меньше. Тесты интермодуляционных искажений лучше выявляют разницу между цифровыми фильтрами.

При наличии клиппирования на спектре, для улучшения качества звучания устройства желательно снизить уровень громкости до ЦАП, если это возможно. Точный уровень снижения сигнала можно определить по графику интермодуляционных искажений (SMPTE) от амплитуды Sound BlasterX AE-5 Line Out в этом отчете.

Тест SMPTE состоит из двух гармоник, низкочастотной 60 Гц и высокочастотной 7 кГц. Амплитуды гармоник соотносятся как 4 к 1. Искажения проявляются на частотах, равной разнице и сумме основных тонов, т.е. на частотах m*f1+-n*f2, где m и n означают порядки искажений, а f1 и f2 основные гармоники. Обычно делают визуальную оценку по дополнительным гармоникам вокруг тона 7 кГц.

Клиппинг при 0 dBFS в тесте интермодуляционных искажений для некоторых ЦАП является нормой и обусловлен использованием штатного цифрового фильтра в ЦАП. К таким ЦАП например относится семейство PCM17xx.

Для эффективного снижения уровня шумовой полки Sound BlasterX AE-5 на графиках "высокого разрешения" в этом отчете тест проведен на сигнале большой продолжительности .

Вид графика в референсном отчете

Спектр интермодуляционных искажений CCIF Creative Sound BlasterX AE-5 Line Out (Высокое разрешение) в режиме линейного выхода

Параметры отображения графика

Диапазон, дБ:

150 200

Канал:

Center Left Right Left Right

Уровень, dBFS:

0 -3

Пояснение к графику

График показывает спектр двухтонального гармонического сигнала с выхода ЦАП в области максимальных амплитуд -3 и 0 dBFS.

Идеологически интермодуляционные искажения более показательны с позиции демонстрации искажений от сигнала не только в сторону высоких частот относительно основной гармоники, как в тесте гармонических искажений Sound BlasterX AE-5, но и в сторону низких частот. Двухтональный сигнал ближе к реальному музыкальному сигналу. В то же время, психоакустических моделей для искажений меньше. Тесты интермодуляционных искажений лучше выявляют разницу между цифровыми фильтрами.

При наличии клиппирования на спектре, для улучшения качества звучания устройства желательно снизить уровень громкости до ЦАП, если это возможно. Точный уровень снижения сигнала можно определить по графику интермодуляционных искажений (CIFF) от амплитуды Sound BlasterX AE-5 Line Out в этом отчете.

Тест CCIF состоит из двух высокочастотных гармоник на 19 и 20 кГц. Амплитуды гармоник соотносятся как 1 к 1. Искажения проявляются на частотах, равной разнице и сумме основных тонов, т.е. на частотах m*f1+-n*f2, где m и n означают порядки искажений, а f1 и f2 основные гармоники. Обычно делают визуальную оценку по дополнительным гармоникам кратным 1 кГц (разнице 19 и 20 кГц).

Клиппинг при 0 dBFS в тесте интермодуляционных искажений для некоторых ЦАП является нормой и обусловлен использованием штатного цифрового фильтра в ЦАП. К таким ЦАП например относится семейство PCM17xx.

Для эффективного снижения уровня шумовой полки Sound BlasterX AE-5 на графиках "высокого разрешения" в этом отчете тест проведен на сигнале большой продолжительности .

Вид графика в референсном отчете

Спектр мультитонового сигнала Creative Sound BlasterX AE-5 Line Out (Высокое разрешение) в режиме линейного выхода

Параметры отображения графика

Диапазон, дБ:

150 200

Канал:

Center Left Right Left Right

Уровень, dBFS:

0 -3

Тип теста:

multy10 multy50

Пояснение к графику

Спектр показывает уровень искажений при подаче многотонального сигнала в области максимальных амплитуд -3 и 0 dBFS.

Считается, что такой тип сигнала более сложен и охватывает весь частотный диапазон, чем одиночный или двутональный сигнал. Мультитон наиболее близок к музыкальному сигналу и тем самым более точно выявляет количество искажений. Но, из-за большого количества субгармоник, визуально сложнее разделить гармоники младших и старших порядков, и порой гармоники младших порядков полностью перекрывают старшие.

Используется два многотональных сигнала (мультитона) на 10 и 50 синусоид. Амплитуды синусоид равны между собой в каждом из сигналов. Для 10-ти тонального сигнала максимальный уровень каждой гармоники равен около -22 dBFS при общем 0 dBFS, для 50-ти тонального около -30 dBFS при общем 0 dBFS.

Визуально на графике вершины гармоник могут немного различаться, это связано с алгоритмом FFT, где каждый тон представлен несколькими бинами, а график строится не по их суммарной мощности, а по максимальной амплитуде.

При наличии большого количества искажений на спектре, для улучшения качества звучания устройства желательно снизить уровень громкости до ЦАП, если это возможно. Точный уровень снижения сигнала можно определить по графику искажений мультитона от амплитуды Sound BlasterX AE-5 Line Out в этом отчете.

Для эффективного снижения уровня шумовой полки Sound BlasterX AE-5 на графиках "высокого разрешения" в этом отчете тест проведен на сигнале большой продолжительности .

Вид графика в референсном отчете

Спектр искажений от белого шума полосой 3-12 кГц Creative Sound BlasterX AE-5 Line Out (Высокое разрешение) в режиме линейного выхода

Параметры отображения графика

Диапазон, дБ:

150 200

Канал:

Center Left Right Left Right

Уровень, dBFS:

0 -3 -6

Пояснение к графику

График показывает искажения от шумового сигнала в области максимальных амплитуд -3 и 0 dBFS.

Тестовый сигнал представляет собой шум в частотном диапазоне 3~12 кГц. Подробнее о методике измерения шумом

В более широком диапазоне амплитуд график представлен искажения шума от амплитуды Sound BlasterX AE-5 Line Out в этом отчете.

Для эффективного снижения уровня шумовой полки Sound BlasterX AE-5 на графиках "высокого разрешения" в этом отчете тест проведен на сигнале большой продолжительности .

Вид графика в референсном отчете

Спектр теста джиттера Creative Sound BlasterX AE-5 Line Out (Высокое разрешение) в режиме линейного выхода

Параметры отображения графика

Частотный диапазон, Гц:

20 - 22к 9k -13k ±500 ±250 ±50 ±25

Диапазон, дБ:

150 200

Канал:

Center Left Right Left Right

Тип теста:

All J-Test Sine

Пояснение к графику

Параметры отображения графика

Канал:

Center Left Right Left Right

Уровень, dBFS:

0 -1 -2 -3 -4 -5 -6 -9 -12 -15 -18

Пояснение к графику

График показывает искажения от шумового сигнала в диапазоне амплитуд от 0 до -18 dBFS.

Тестовый сигнал представляет собой шум в частотном диапазоне 3~12 кГц.

Тест проведен на сигнале средней продолжительности . Шумовая полка на графике выше, чем на спектрах интермодуляционных искажений "высокого разрешения" Sound BlasterX AE-5 с максимальными амплитудами.

За счет подробных спектров с большим диапазоном тестируемых амплитуд, анализ характеристик подобен виртуальному тестированию линейного выхода в реальном времени.

Подробнее о методике измерения шумом
Вид графика в референсном отчете

	Логин	Пароль
Вы вошли на сайт как гость
Настройки	Зарегистрироваться	Восстановить пароль	Ru>>En

Отчет тестирования Creative Sound BlasterX AE-5: Line Out (Профессиональный отчет)

Общие данные отчета тестирования в режиме линейного выхода Creative Sound BlasterX AE-5 Line Out

Амплитудно-частотная характеристика

Спектр гармонических искажений

Спектр теста джиттера

Спектр мультитонового сигнала

Амплитудно-частотная характеристика Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Взаимное проникновение каналов Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Фаза проникновения каналов Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Уровни гармонических искажений в зависимости от уровня напряжения на линейном выходе ЦАП Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Уровень гармонических искажений от амплитуды в dBFS Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Импульсная характеристика Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Огибающая импульсной характеристики Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Реакция на ступенчатый сигнал Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Алиасинг Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Проверка на корректность воспроизведения сигналов с разрядностью выше 16 бит Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Спектры высокого разрешения

Спектр шума Creative Sound BlasterX AE-5 Line Out (Высокое разрешение) в режиме линейного выхода

Спектр гармонических искажений Creative Sound BlasterX AE-5 Line Out (Высокое разрешение) в режиме линейного выхода

Спектр динамического диапазона (-60 dBFS) Creative Sound BlasterX AE-5 Line Out (Высокое разрешение) в режиме линейного выхода

Спектр искажений сигнала малой амплитуды -90 dBFS Creative Sound BlasterX AE-5 Line Out (Высокое разрешение) в режиме линейного выхода

Спектр интермодуляционных искажений SMPTE Creative Sound BlasterX AE-5 Line Out (Высокое разрешение) в режиме линейного выхода

Спектр интермодуляционных искажений CCIF Creative Sound BlasterX AE-5 Line Out (Высокое разрешение) в режиме линейного выхода

Спектр мультитонового сигнала Creative Sound BlasterX AE-5 Line Out (Высокое разрешение) в режиме линейного выхода

Спектр искажений от белого шума полосой 3-12 кГц Creative Sound BlasterX AE-5 Line Out (Высокое разрешение) в режиме линейного выхода

Спектр теста джиттера Creative Sound BlasterX AE-5 Line Out (Высокое разрешение) в режиме линейного выхода

Спектры от амплитуды

Спектр гармонических искажений от амплитуды в dBFS Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Спектр искажений интермодуляционного SMPTE сигнала от амплитуды в dBFS Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Спектр искажений интермодуляционного CIFF сигнала от амплитуды в dBFS Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Спектр мультитонового сигнала от амплитуды в dBFS Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Спектр искажений шумового сигнала от амплитуды в dBFS Creative Sound BlasterX AE-5 Line Out в режиме линейного выхода

Комментарии
