Это отчет для профессионалов с набором тестов для линейного выхода устройства. Альтернативный вариант отчета для "чайников" в разработке.

Набор тестов для линейного выхода может быть применен для выхода под наушники или АС, если в таком режиме возможно использовать устройство в качестве источника для подключения внешнего усилителя или если такой набор тестов может дать больше информации о реализации ЦАП в устройстве.

Линейный выход, отличия от выхода для наушников и акустических систем

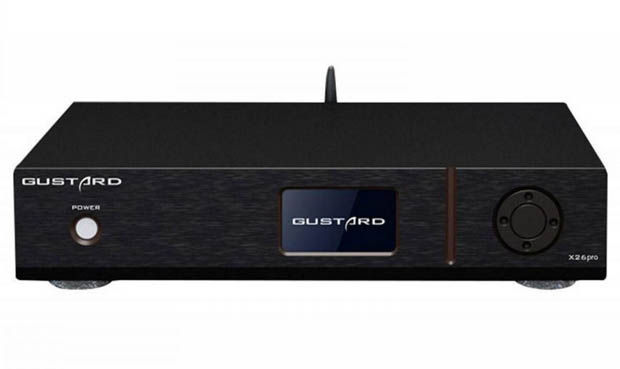

Основные данные отчета тестирования Gustard DAC-X26 PRO (в режиме линейного выхода)

Максимальный уровень напряжения на выходе при 0 dBFS	13.2	dBV
	4.6	В_RMS

Пояснение к графикам

Кликнув на график, вы перейдете на страницу сравнения разных моделей с расширенными настройками отображения графика

Амплитудно-частотная характеристика Gustard DAC-X26 PRO Vivid Balanced Out (в режиме линейного выхода)

Параметры отображения графика

Канал

Диапазон

Частотный диапазон

Пояснение к графику

График амплитудно-частотной характеристики показывает баланс громкости частот. Как правило, АЧХ на выходе ЦАП представляет собой прямую, в редких случаях можно наблюдать подъем или спад в конкретной области частот. В области высоких частот обычно есть незначительный пологий завал АЧХ от аналогового фильтра для подавления алиасинга (красная зона на графике в режиме HD). Это необходимо для верной работы ЦАП. Дополнительный завал может дать цифровой фильтр ЦАП при разных настройках.

Примеры хороших и плохих АЧХ для ЦАП

Уровень гармонических искажений от амплитуды Gustard DAC-X26 PRO Vivid Balanced Out (в режиме линейного выхода)

Параметры отображения графика

Канал

Сравнение по

Гармоника, порядок

Пояснение к графику

Графики показывают уровень значений гармонических искажений от уровня сигнала. Помимо общего значения уровня искажений на графике показаны амплитуды всех гармоник с 2-ой по 20-тую. График строится по спектрам.

По графику можно сделать вывод о необходимости понижения уровня сигнала до ЦАП для устранения избыточных искажений при максимальных уровнях сигнала около 0 dBFS. Хорошим результатом считается, если около 0 dBFS нет заметного роста искажений. Около 0 dBFS клиппирование может быть вызвано алгоритмом SRC до ЦАП или особой настройкой цифрового фильтра в ЦАП. В остальных случаях клиппирование обычно вызвано неудачной схемотехникой обвязки ЦАП.

По характеру искажений в области низких амплитуд можно сделать вывод о допустимости регулировки уровня звука до ЦАП. Если искажения присутсвуют области низких амплитуд, то использовать регулировку звука желательно только после ЦАП.

В основном варианте dBFS/dBFS уровни гармоник показаны в абсолютном виде относительно 0 dBFS. Такой вариант более нагляден, т.к. стабильность уровней гармоник сравниваются с горизонтальными линиями. При отображении графика к основному тону в dBFS/дБ линии строятся под углом и небольшие отклонения обычно неочевидны. Дополнительно при горизонтальном отображении гармоник лучше виден их абсолютный уровень к уровню шумовой полки. Для результатов, где шумовая полка была изначально более высокой, более очевидна меньшая точность графика.

Этот график служит для быстрой и грубой оценки, когда вместо изучения нескольких десятков графиков-спектров надо ограничится лишь одним графиком. В этом варианте один график заменяет 20 графиков-спектров. При таком 'упрощении' от спектров не передаются следующие данные:

Уровень шумовой полки. В редких случаях искажения могут не зависеть от аплитуды (схемотехника Б класса в обвязке ЦАП) и лишь на спектре будет видно, что гармоники выше шумовой полки.
Искажения, не попавшие в кратные гармоники. Это могут быть искажения от DSP или иные нетипичные варианты.

В качестве расширенной оценки можно отобразить уровень нормированного коэффициента гармонических искажений . Обозначается как T'HD. Этот график был актуален до отображения амплитуд всех гармоник с 2-ой по 20-тую.

Как проводится тест гармонических искажений

Взаимное проникновение каналов Gustard DAC-X26 PRO Vivid Balanced Out (в режиме линейного выхода)

Параметры отображения графика

Канал

Диапазон

Параметры отображения графика

Канал

Пояснение к графикам

График взаимного проникновения каналов косвенно показывает субъективную ширину сцены и качество внутренней разводки и разъемов. Подъем в области высоких частот обычно выявляет нежелательную электрическую емкость контактов в гнезде линейного выхода.

При значениях хуже 40 дБ звуковая сцена будет меняться в сторону монофонического звука или наоборот расширяться и размывать местоположение источников. Характер изменения определяется по графику фазы проникновения каналов.

График фазы взаимного проникновения каналов показывает сужение или расширение сцены, а уровень показывает взаимное проникновение каналов в этом отчете.

Желтая зона с -45° до +45° указывает на подмешивание в фазе. При подмешивании в фазе звучание приближается к монофоническому (худший случай – монозвучание при взаимном проникновении каналов под 0 дБ при подмешивании в фазе).

Синяя зона с 135° до 225° показывает подмешивание в противофазе. При подмешивании в противофазе звучание обладает эффектом более широкой сцены, размытости источников звука, ослаблением и худшей артикуляции баса. Худший случай примера звучания при взаимном проникновении каналов под 0 дБ в противофазе – это обрыв общего «минусового» провода.

При значении параметра взаимного проникновения каналов лучше -60 дБ, фоновый шум вносит высокую погрешность и определение фазы недостоверно. Основными признаками высокой погрешности результата является график с сильной неравномерностью или график находится за пределами зон фазы и противофазы. При взаимном проникновении каналов лучше -60 дБ особой значимости значении фазы нет. Критичное значение, при котором фаза важна – это значения взаимного проникновения хуже -40 дБ.

Спектр гармонических искажений Gustard DAC-X26 PRO Vivid Balanced Out (в режиме линейного выхода)

Параметры отображения графика

Канал

Уровень @ dBFS

Диапазон

Пояснение к графику

График показывает спектр однотонального гармонического сигнала с частотой 1 кГц с линейного выхода ЦАП. Тест показывает общее качество реализации ЦАП.

По графику можно сделать вывод о необходимости понижения уровня сигнала до ЦАП для устранения избыточных искажений при максимальных уровнях сигнала около 0 dBFS. Хорошим результатом считается, если около 0 dBFS нет заметного роста искажений. Около 0 dBFS клиппирование может быть вызвано алгоритмом SRC до ЦАП или особой настройкой цифрового фильтра в ЦАП. В остальных случаях клиппирование обычно вызвано неудачной схемотехникой обвязки ЦАП.

По характеру искажений в области низких амплитуд можно сделать вывод о допустимости регулировки уровня звука до ЦАП. Если искажения присутсвуют области низких амплитуд, то использовать регулировку звука желательно только после ЦАП.

Представлено два графика

Спектры в области максимальных амплитуд -6, -3 и 0 dBFS в максмально подробном виде с низким уровнем шумовой полки. Для эффективного снижения уровня шумовой полки используется сигнал большой продолжительности
Спектры гармонических искажений от 0 до -90 dBFS. Здесь используется сигнал средней продолжительности и соответственно уровень шумовой полки выше.

За счет подробных спектров с большим диапазоном тестируемых амплитуд, анализ характеристик усилителя подобен виртуальному тестированию усилителя в реальном времени.

Как проводится тест гармонических искажений

Спектр мультитонового сигнала Gustard DAC-X26 PRO Vivid Balanced Out (в режиме линейного выхода)

Параметры отображения графика

Канал

Диапазон

Уровень @ dBFS

Диапазон

Пояснение к графику

График показывает спектр двухтонального гармонического сигнала с выхода ЦАП. Считается, что такой тип сигнала более сложен и охватывает весь частотный диапазон, чем одиночный или двутональный сигнал. Мультитон наиболее близок к музыкальному сигналу и тем самым более точно выявляет количество искажений. Но, из-за большого количества субгармоник, визуально сложнее разделить гармоники младших и старших порядков, и порой гармоники младших порядков полностью перекрывают старшие.

Используется два многотональных сигнала (мультитона) на 10 и 50 синусоид. Амплитуды синусоид равны между собой в каждом из сигналов. Для 10-ти тонального сигнала максимальный уровень каждой гармоники равен около -22 dBFS при общем 0 dBFS, для 50-ти тонального около -30 dBFS при общем 0 dBFS.

По графику можно сделать вывод о необходимости понижения уровня сигнала до ЦАП для устранения избыточных искажений при максимальных уровнях сигнала около 0 dBFS. Хорошим результатом считается, если около 0 dBFS нет заметного роста искажений. Около 0 dBFS клиппирование может быть вызвано алгоритмом SRC до ЦАП или особой настройкой цифрового фильтра в ЦАП. В остальных случаях клиппирование обычно вызвано неудачной схемотехникой обвязки ЦАП.

По характеру искажений в области низких амплитуд можно сделать вывод о допустимости регулировки уровня звука до ЦАП. Если искажения присутсвуют области низких амплитуд, то использовать регулировку звука желательно только после ЦАП.

Представлено два графика

Спектры в области максимальных амплитуд -3 и 0 dBFS в максмально подробном виде с низким уровнем шумовой полки. Для эффективного снижения уровня шумовой полки используется сигнал большой продолжительности
Спектры гармонических искажений от 0 до -60 dBFS. Здесь используется сигнал средней продолжительности и соответственно уровень шумовой полки выше.

За счет подробных спектров с большим диапазоном тестируемых амплитуд, анализ характеристик усилителя подобен виртуальному тестированию усилителя в реальном времени.

Спектр интермодуляционных искажений SMPTE Gustard DAC-X26 PRO Vivid Balanced Out (в режиме линейного выхода)

Параметры отображения графика

Канал

Уровень @ dBFS

Диапазон

Диапазон

Пояснение к графику

График показывает спектр двухтонального гармонического сигнала с выхода ЦАП. Тест SMPTE состоит из двух гармоник, низкочастотной 60 Гц и высокочастотной 7 кГц. Амплитуды гармоник соотносятся как 4 к 1. Искажения проявляются на частотах, равной разнице и сумме основных тонов, т.е. на частотах m*f1+-n*f2, где m и n означают порядки искажений, а f1 и f2 основные гармоники. Обычно делают визуальную оценку по дополнительным гармоникам вокруг тона 7 кГц. Тест показывает общее качество реализации ЦАП. Идеологически интермодуляционные искажения более показательны с позиции демонстрации искажений от сигнала не только в сторону высоких частот относительно основной гармоники, как в тесте гармонических искажений, но и в сторону низких частот. Двухтональный сигнал ближе к реальному музыкальному сигналу. В то же время, психоакустических моделей для искажений меньше. Тесты интермодуляционных искажений лучше выявляют разницу между цифровыми фильтрами.

По графику можно сделать вывод о необходимости понижения уровня сигнала до ЦАП для устранения избыточных искажений при максимальных уровнях сигнала около 0 dBFS. Хорошим результатом считается, если около 0 dBFS нет заметного роста искажений. Около 0 dBFS клиппирование может быть вызвано алгоритмом SRC до ЦАП или особой настройкой цифрового фильтра в ЦАП. В остальных случаях клиппирование обычно вызвано неудачной схемотехникой обвязки ЦАП.

По характеру искажений в области низких амплитуд можно сделать вывод о допустимости регулировки уровня звука до ЦАП. Если искажения присутсвуют области низких амплитуд, то использовать регулировку звука желательно только после ЦАП.

Представлено два графика

Спектры в области максимальных амплитуд -3 и 0 dBFS в максмально подробном виде с низким уровнем шумовой полки. Для эффективного снижения уровня шумовой полки используется сигнал большой продолжительности
Спектры гармонических искажений от 0 до -21 dBFS. Здесь используется сигнал средней продолжительности и соответственно уровень шумовой полки выше.

Спектр интермодуляционных искажений CCIF Gustard DAC-X26 PRO Vivid Balanced Out (в режиме линейного выхода)

Параметры отображения графика

Канал

Уровень @ dBFS

Диапазон

Пояснение к графику

График показывает спектр двухтонального гармонического сигнала с выхода ЦАП. Тест CCIF состоит из двух высокочастотных гармоник на 19 и 20 кГц. Амплитуды гармоник соотносятся как 1 к 1. Искажения проявляются на частотах, равной разнице и сумме основных тонов, т.е. на частотах m*f1+-n*f2, где m и n означают порядки искажений, а f1 и f2 основные гармоники. Обычно делают визуальную оценку по дополнительным гармоникам кратным 1 кГц (разнице 19 и 20 кГц). Идеологически интермодуляционные искажения более показательны с позиции демонстрации искажений от сигнала не только в сторону высоких частот относительно основной гармоники, как в тесте гармонических искажений, но и в сторону низких частот. Двухтональный сигнал ближе к реальному музыкальному сигналу. В то же время, психоакустических моделей для искажений меньше.

Гармоники, кратные разнице тестовых тонов показывают искажения аналоговой части ЦАП.

Дополнительно на графике могут быть гармоники равные разнице между основными тонами и частотой дискретизации воспроизведения звуковгго пока с ЦАП. Эти гармоники показывают качество работы цифрового фильтра ЦАП или другой обработки сигнала в цифровом виде.

По графику можно сделать вывод о необходимости понижения уровня сигнала до ЦАП для устранения избыточных искажений при максимальных уровнях сигнала около 0 dBFS. Хорошим результатом считается, если около 0 dBFS нет заметного роста искажений. Около 0 dBFS клиппирование может быть вызвано алгоритмом SRC до ЦАП или особой настройкой цифрового фильтра в ЦАП. В остальных случаях клиппирование обычно вызвано неудачной схемотехникой обвязки ЦАП.

По характеру искажений в области низких амплитуд можно сделать вывод о допустимости регулировки уровня звука до ЦАП. Если искажения присутсвуют области низких амплитуд, то использовать регулировку звука желательно только после ЦАП.

Представлено два графика

Спектры в области максимальных амплитуд -3 и 0 dBFS в максмально подробном виде с низким уровнем шумовой полки. Для эффективного снижения уровня шумовой полки используется сигнал большой продолжительности
Спектры гармонических искажений от 0 до -90 dBFS. Здесь используется сигнал средней продолжительности и соответственно уровень шумовой полки выше.

Подробнее

Измерения Gustard DAC-X26 PRO Vivid Balanced Out проведены Романом Кузнецовым на программно-аппаратном комплексе RAA.

Тест Gustard DAC-X26 PRO Vivid Balanced Out проведен как черного ящика, без учета стоимости и престижа. Это главный принцип измерений и разработки тестов в RAA.

Обсудить результаты измерений можно в комментариях ниже или в чате телеграм, а подписаться на публикацию отчетов, обзоры и новости RAA в канале телеграм или группе vk.
