Это отчет для профессионалов с набором тестов для линейного выхода устройства. Альтернативный вариант отчета для "чайников" в разработке.

Набор тестов для линейного выхода может быть применен для выхода под наушники или АС, если в таком режиме возможно использовать устройство в качестве источника для подключения внешнего усилителя или если такой набор тестов может дать больше информации о реализации ЦАП в устройстве.

Линейный выход, отличия от выхода для наушников и акустических систем

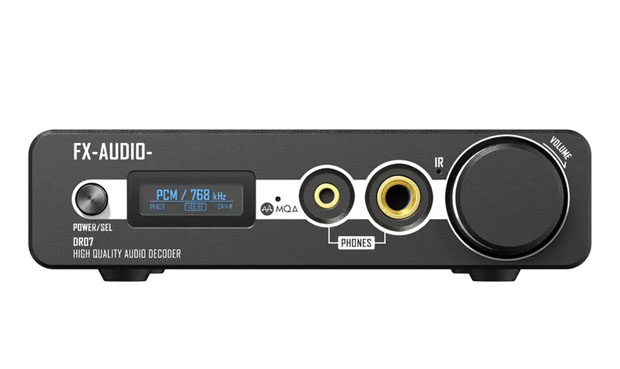

Основные данные отчета тестирования FX-Audio DR07 (в режиме линейного выхода)

Пояснение к графикам

Кликнув на график, вы перейдете на страницу сравнения разных моделей с расширенными настройками отображения графика

Амплитудно-частотная характеристика FX-Audio DR07 F6 (в режиме линейного выхода)

Параметры отображения графика

Канал

Диапазон

Частотный диапазон

Пояснение к графику

График амплитудно-частотной характеристики показывает баланс громкости частот. Как правило, АЧХ на выходе ЦАП представляет собой прямую, в редких случаях можно наблюдать подъем или спад в конкретной области частот. В области высоких частот обычно есть незначительный пологий завал АЧХ от аналогового фильтра для подавления алиасинга (красная зона на графике в режиме HD). Это необходимо для верной работы ЦАП. Дополнительный завал может дать цифровой фильтр ЦАП при разных настройках.

АЧХ на графике построена по импульсной характеристике FX-Audio DR07 в этом отчете при воспроизведении в 44.1 кГц и записи в 768 кГц. У устройств с низким соотношением сигнал/шум АЧХ может быть неравномерность из-за вклада шума в спектр импульса. В диапазоне выше 20 кГц могут наблюдаться всплески, вызванные наводками или шумом.

Примеры хороших и плохих АЧХ для ЦАП

Импульсная характеристика FX-Audio DR07 F6 (в режиме линейного выхода)

Параметры отображения графика

Канал

Длительность для импульса, огибающей и ступеньки

Параметры отображения графика

Канал

Длительность для импульса, огибающей и ступеньки

Пояснение к графикам

Тест показывает форму волны одиночного импульса для частоты дискретизации 44.1 кГц. По виду импульсной характеристики можно определить характер работы цифрового фильтра ЦАП.

Во время теста воспроизводится импульс с частотой дискретизации 44.1 кГц, а запись производится с частотой дискретизации 192 кГц / 24 бит (или 384 кГц при использовании E1DA Cosmos ADC). По спектру импульса строится график АЧХ и график алиасинга в этом отчете.

При тестировании NOS ЦАП или ЦАП с настройкой фильтра эмулирующего NOS режим, на форме волны могут быть колебания от ЦФ АЦП, работающего в режиме 192 кГц.

Огибающая импульсной характеристики представляет собой сумму модулей полуволн импульсной характеристики, построенной в логарифмическом масштабе.

По огибающей импульса можно более точно оценить специфику работы цифрового фильтра ЦАП, в частности - длительность колебаний.

Визуальное разрешение импульсной характеристики, построенной в линейном масштабе ограничено 40 дБ и для того, чтобы разглядеть что-то на малых уровнях, необходимо использовать увеличение. Вместо того, что бы рассматривать график импульса в разных масштабах, достаточно построить один график огибающей в логарифмическом масштабе.

На огибающей можно визуально оценить длительность времени на pre-ring (колебания до максимума импульса) и post-ring (колебания после импульса). В справочной информации на микросхемы ЦАП часто приводят значения длительности pre-ring как Delay (временная задержка, которую вносит ЦФ для музыкального сигнала или в режиме триггера). Значения приводятся обычно не в мс, а в семплах от начала колебаний до максимума импульса. Конечное время будет зависеть от частоты дискретизации и оно равно как t=fs/n_sample. Т.е. частота дискретизации делится на указанное количество семплов. Здесь по графику можно сделать обратное вычисление. Точность определения длительности времени колебаний до вершины импульса зависит от зашумленности сигнала и переходных процессов.

Общая информация о характеристиках цифровых фильтров для ЦАП.

Алиасинг FX-Audio DR07 F6 (в режиме линейного выхода)

Параметры отображения графика

Канал

Диапазон

Тип теста:

Частотный диапазон

Пояснение к графику

Этот тест показывает подавление зеркальных помех на разных типах сигнала: импульсном, многотональном (50 синусоид) и шумовом.

В большинстве случаев визуальная АЧХ для всех типов сигнала одинакова, но содержит разную подробность по частоте и вертикали.

У некоторых современных ЦАП подавление алиасинга зависит от типа сигнала и получается разная АЧХ для разных сигналов. Это может указывать на более сложный алгоритм обработки цифрового фильтра ЦАП.

Во время теста воспроизводится импульс, мультитон и шумовой сигнал с частотой дискретизации 44.1 кГц, а запись производится с частотой дискретизации 192 кГц / 24 бит (или 384 кГц при использовании E1DA Cosmos ADC).

Общая информация о характеристиках цифровых фильтров для ЦАП.

Проверка на корректность воспроизведения сигналов с разрядностью выше 16 бит FX-Audio DR07 F6 (в режиме линейного выхода)

Параметры отображения графика

Канал

Диапазон

Пояснение к графику

Тест показывает корректность воспроизведения сигналов с разрядностью 24/32 бит. Некорректным считается, если понижение в ЦАП до 24 бит производится с грубой отсечкой младших битов (транкейтом), что в свою очередь ведет к дополнительным искажениям.

С выхода ЦАП воспроизводится симуляция сигнала с транкейтом и чистый тон синуса с амплитудой -90.31 dBFS. При таком уровне сигнал с транкейтом представляет собой отчетливые "ступеньки", высотой в 1 бит для 16-ти битного сигнала.

Если визуально оба сигнала представляют собой "ступеньки", это значит, что устройство некорректно понижает разрядность сигнала, а если один сигнал является "ступеньками", а второй синусоидой, то воспроизведение корректно (либо производится корректное понижение разрядности).

Для тестов используется два тона, 1 кГц и 100 Гц. По умолчанию форма волны показана с отфильтрованными высокочастотными помехами (например от ноизшейпинга ЦАП) и неравномерность линий не имеет прямого отношения к зашумленности или поведению цифрового фильтра ЦАП.

Дополнительно приводится форма волны "как есть" в режиме записи 192 или 384 кГц обозначенная "no filter", которая с позиции определения корректности воспроизведения 24 бит полезной информации не несет, но приводится для аудиофилов и начинающих "инженеров". Благодаря виду волны с шумами до 100 кГц наглядно показывается, что нет смысла по неравномерности линии определять работу цифрового фильтра ЦАП. При этом, если бы запись производилась в еще больших частотах дискретизации, шума было бы еще больше..

По вертикали шкала представлена в вольтах, по горизонтали - время. В рамках теста, величина напряжения не является показателем качества, а график стоит рассматривать как векторный рисунок.

Методика теста.

Понижение разрядности с диттером.

Вид волны / Спектры FX-Audio DR07 F6 (в режиме линейного выхода)

Параметры отображения графика

Канал

Диапазон

Параметры отображения графика

Канал

Диапазон

Тип теста:

Частотный диапазон

Пояснение к графикам

Тест показывает форму волны типовых сигналов и их спектры.

Меандры с уровнями 0 и -3 dBFS выявляют наличие клиппирования от ЦФ или обвязки ЦАП. Более точно наличие клиппирования отпределяется по спектру меандра.

Симметричный меандр содержит равное количество семплов в верхней и нижней части полупериодов. Несимметричный меандр содержит неравное количество семплов в верхней и нижней части.

На синусах и треугольном сигнале наиболее наглядно отображаются особенности фильтров NOS/Super Slow.

Спектры меандров с уровнями 0 и -3 dBFS выявляют наличие клиппирования от ЦФ или обвязки ЦАП. Это клиппирование может быть незаметно на форме волны.

На синусах спектр показывает искажения от алиасинга (гармоники выше 22 кГц) и возможное некорректное понижение разрядности (искажения в спектре до 22 кГц и разный уровень шумовой полки до и после 22 кГц).

Во время теста тестовые сигналы воспроизводятся с частотой дискретизации 44.1 кГц, а запись производится с частотой дискретизации 192 (384) кГц / 24 бит. При тестировании NOS ЦАП и ЦАП с настройкой фильтра, эмулирующего NOS режим, на форме волны могут быть колебания от ЦФ АЦП, работающего в режиме 192 (384) кГц.

Общая информация о характеристиках цифровых фильтров для ЦАП.

Подробнее

Измерения FX-Audio DR07 F6 проведены Романом Кузнецовым на программно-аппаратном комплексе RAA.

Тест FX-Audio DR07 F6 проведен как черного ящика, без учета стоимости и престижа. Это главный принцип измерений и разработки тестов в RAA.
