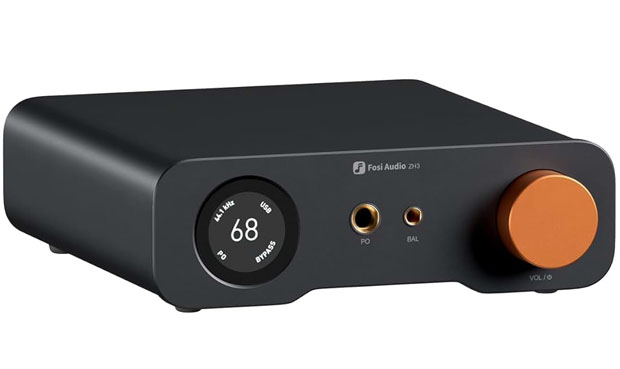

Fosi Audio ZH3

Low Dispersion (Precis Analy.)

Об отчете тестирования

Это отчет для профессионалов с набором тестов для линейного выхода устройства. Альтернативный вариант отчета для "чайников" в разработке.

Набор тестов для линейного выхода может быть применен для выхода под наушники или АС, если в таком режиме возможно использовать устройство в качестве источника для подключения внешнего усилителя или если такой набор тестов может дать больше информации о реализации ЦАП в устройстве.

Линейный выход, отличия от выхода для наушников и акустических систем

Основные данные отчета тестирования Fosi Audio ZH3 (в режиме линейного выхода)

Пояснение к графикам

Кликнув на график, вы перейдете на страницу сравнения разных моделей с расширенными настройками отображения графика

Амплитудно-частотная характеристика Fosi Audio ZH3 Low Dispersion (Precis Analy.) (в режиме линейного выхода)

Параметры отображения графика

Канал

Диапазон

Частотный диапазон

Пояснение к графику

График амплитудно-частотной характеристики показывает баланс громкости частот. Как правило, АЧХ на выходе ЦАП представляет собой прямую, в редких случаях можно наблюдать подъем или спад в конкретной области частот. В области высоких частот обычно есть незначительный пологий завал АЧХ от аналогового фильтра для подавления алиасинга (красная зона на графике в режиме HD). Это необходимо для верной работы ЦАП. Дополнительный завал может дать цифровой фильтр ЦАП при разных настройках.

АЧХ на графике построена по импульсной характеристике Fosi Audio ZH3 в этом отчете при воспроизведении в 44.1 кГц и записи в 768 кГц. У устройств с низким соотношением сигнал/шум АЧХ может быть неравномерность из-за вклада шума в спектр импульса. В диапазоне выше 20 кГц могут наблюдаться всплески, вызванные наводками или шумом.

Примеры хороших и плохих АЧХ для ЦАП

Импульсная характеристика Fosi Audio ZH3 Low Dispersion (Precis Analy.) (в режиме линейного выхода)

Параметры отображения графика

Канал

Длительность для импульса

Параметры отображения графика

Канал

Длительность для импульса

Пояснение к графикам

Тест показывает форму волны одиночного импульса для частоты дискретизации 44.1 кГц. По виду импульсной характеристики можно определить характер работы цифрового фильтра ЦАП.

Во время теста воспроизводится импульс с частотой дискретизации 44.1 кГц, а запись производится с частотой дискретизации 192 кГц / 24 бит (или 384 кГц при использовании E1DA Cosmos ADC). По спектру импульса строится график АЧХ и график алиасинга в этом отчете.

При тестировании NOS ЦАП или ЦАП с настройкой фильтра эмулирующего NOS режим, на форме волны могут быть колебания от ЦФ АЦП, работающего в режиме 192 кГц.

Огибающая импульсной характеристики представляет собой сумму модулей полуволн импульсной характеристики, построенной в логарифмическом масштабе.

По огибающей импульса можно более точно оценить специфику работы цифрового фильтра ЦАП, в частности - длительность колебаний.

Визуальное разрешение импульсной характеристики, построенной в линейном масштабе ограничено 40 дБ и для того, чтобы разглядеть что-то на малых уровнях, необходимо использовать увеличение. Вместо того, что бы рассматривать график импульса в разных масштабах, достаточно построить один график огибающей в логарифмическом масштабе.

На огибающей можно визуально оценить длительность времени на pre-ring (колебания до максимума импульса) и post-ring (колебания после импульса). В справочной информации на микросхемы ЦАП часто приводят значения длительности pre-ring как Delay (временная задержка, которую вносит ЦФ для музыкального сигнала или в режиме триггера). Значения приводятся обычно не в мс, а в семплах от начала колебаний до максимума импульса. Конечное время будет зависеть от частоты дискретизации и оно равно как t=fs/n_sample. Т.е. частота дискретизации делится на указанное количество семплов. Здесь по графику можно сделать обратное вычисление. Точность определения длительности времени колебаний до вершины импульса зависит от зашумленности сигнала и переходных процессов.

Общая информация о характеристиках цифровых фильтров для ЦАП.

Алиасинг Fosi Audio ZH3 Low Dispersion (Precis Analy.) (в режиме линейного выхода)

Параметры отображения графика

Канал

Диапазон

Тип теста:

Частотный диапазон

Пояснение к графику

Этот тест показывает подавление зеркальных помех на разных типах сигнала: импульсном, многотональном (50 синусоид) и шумовом.

В большинстве случаев визуальная АЧХ для всех типов сигнала одинакова, но содержит разную подробность по частоте и вертикали.

У некоторых современных ЦАП подавление алиасинга зависит от типа сигнала и получается разная АЧХ для разных сигналов. Это может указывать на более сложный алгоритм обработки цифрового фильтра ЦАП.

Во время теста воспроизводится импульс, мультитон и шумовой сигнал с частотой дискретизации 44.1 кГц, а запись производится с частотой дискретизации 192 кГц / 24 бит (или 384 кГц при использовании E1DA Cosmos ADC).

Общая информация о характеристиках цифровых фильтров для ЦАП.

Проверка на корректность воспроизведения сигналов с разрядностью выше 16 бит Fosi Audio ZH3 Low Dispersion (Precis Analy.) (в режиме линейного выхода)

Параметры отображения графика

Канал

Диапазон

Пояснение к графику

Тест показывает корректность воспроизведения сигналов с разрядностью 24/32 бит. Некорректным считается, если понижение в ЦАП до 24 бит производится с грубой отсечкой младших битов (транкейтом), что в свою очередь ведет к дополнительным искажениям.

С выхода ЦАП воспроизводится симуляция сигнала с транкейтом и чистый тон синуса с амплитудой -90.31 dBFS. При таком уровне сигнал с транкейтом представляет собой отчетливые "ступеньки", высотой в 1 бит для 16-ти битного сигнала.

Если визуально оба сигнала представляют собой "ступеньки", это значит, что устройство некорректно понижает разрядность сигнала, а если один сигнал является "ступеньками", а второй синусоидой, то воспроизведение корректно (либо производится корректное понижение разрядности).

Для тестов используется два тона, 1 кГц и 100 Гц. По умолчанию форма волны показана с отфильтрованными высокочастотными помехами (например от ноизшейпинга ЦАП) и неравномерность линий не имеет прямого отношения к зашумленности или поведению цифрового фильтра ЦАП.

Дополнительно приводится форма волны "как есть" в режиме записи 192 или 384 кГц обозначенная "no filter", которая с позиции определения корректности воспроизведения 24 бит полезной информации не несет, но приводится для аудиофилов и начинающих "инженеров". Благодаря виду волны с шумами до 100 кГц наглядно показывается, что нет смысла по неравномерности линии определять работу цифрового фильтра ЦАП. При этом, если бы запись производилась в еще больших частотах дискретизации, шума было бы еще больше..

По вертикали шкала представлена в вольтах, по горизонтали - время. В рамках теста, величина напряжения не является показателем качества, а график стоит рассматривать как векторный рисунок.

Методика теста.

Понижение разрядности с диттером.

Вид волны / Спектры Fosi Audio ZH3 Low Dispersion (Precis Analy.) (в режиме линейного выхода)

Параметры отображения графика

Канал

Диапазон

Параметры отображения графика

Канал

Диапазон

Тип теста:

Частотный диапазон

Пояснение к графикам

Тест показывает форму волны типовых сигналов и их спектры.

Меандры с уровнями 0 и -3 dBFS выявляют наличие клиппирования от ЦФ или обвязки ЦАП. Более точно наличие клиппирования отпределяется по спектру меандра.

Симметричный меандр содержит равное количество семплов в верхней и нижней части полупериодов. Несимметричный меандр содержит неравное количество семплов в верхней и нижней части.

На синусах и треугольном сигнале наиболее наглядно отображаются особенности фильтров NOS/Super Slow.

Спектры меандров с уровнями 0 и -3 dBFS выявляют наличие клиппирования от ЦФ или обвязки ЦАП. Это клиппирование может быть незаметно на форме волны.

На синусах спектр показывает искажения от алиасинга (гармоники выше 22 кГц) и возможное некорректное понижение разрядности (искажения в спектре до 22 кГц и разный уровень шумовой полки до и после 22 кГц).

Во время теста тестовые сигналы воспроизводятся с частотой дискретизации 44.1 кГц, а запись производится с частотой дискретизации 192 (384) кГц / 24 бит. При тестировании NOS ЦАП и ЦАП с настройкой фильтра, эмулирующего NOS режим, на форме волны могут быть колебания от ЦФ АЦП, работающего в режиме 192 (384) кГц.

Общая информация о характеристиках цифровых фильтров для ЦАП.

Подробнее

Измерения Fosi Audio ZH3 Low Dispersion (Precis Analy.) проведены Романом Кузнецовым на программно-аппаратном комплексе RAA.

Тест Fosi Audio ZH3 Low Dispersion (Precis Analy.) проведен как черного ящика, без учета стоимости и престижа. Это главный принцип измерений и разработки тестов в RAA.

Обсудить результаты измерений можно в комментариях ниже или в чате телеграм, а подписаться на публикацию отчетов, обзоры и новости RAA в канале телеграм или группе vk.

Кузнецов Роман
Основатель RAA
