Это отчет для профессионалов с набором тестов усилителя для наушников.
Вы можете посмотреть простой отчет для "чайников" с пояснениями основных характеристик для FiiO Q3 Balanced Out Bass On

Набор тестов для выхода для наушников может быть применен для просто универсального выхода без формального наличия усилителя, если в таком режиме к этому выходу можно подключить наушники. По итогам тестов можно понять реальную картину, является выход достаточно мощным или нет, при исходных данных по схемотехнике как о «черном ящике».

Линейный выход, отличия от выхода для наушников и акустических систем

Преимущества и недостатки балансных усилителей

Основные данные отчета тестирования FiiO Q3 (как усилителя для наушников)

АЧХ, импеданс и изменение АЧХ с типовыми наушниками

Полное выходное сопротивление среднее в диапазоне 40 Гц - 15 кГц

2.7

Ом

Пояснение к графикам

Графики показывают основные характеристики усилителя.

На первом графике показывается АЧХ и импеданс усилителя. Дополнительно показывается изменение АЧХ при подключении динамических и арматурных наушников.

Второй график показывает характеристики мощности усилителя через пороговые значения напряжения с учетом ограничения тока. По графику можно спрогнозировать конечную громкость связки из этого усилителя и конкретных наушников. Дополнительно на графике показывается порог оптимального диапазона регулировки громкости, для оценки работы усилителя на тихом уровне с высокочувствительными моделями наушников.

В таблице приводятся данные для универсальной блок-схемы усилителя.

Подробнее о характеристиках усилителей можно ознакомится в разделе FAQ

Кликнув на график, вы перейдете на страницу сравнения разных моделей с расширенными настройками отображения графика

Подробнее

Измерения FiiO Q3 Balanced Out Bass On проведены Романом Кузнецовым на программно-аппаратном комплексе RAA.

Тест FiiO Q3 Balanced Out Bass On проведен как черного ящика, без учета стоимости и престижа. Это главный принцип измерений и разработки тестов в RAA.

Считаю, что важно делать не абсолютную оценку устройства, а совокупную оценку при совместной работе с наушниками и учетом внешних факторов. Это позволяет эффективно раскрывать потенциал всей связки устройств или делать более оптимальный подбор компонентов.

Обсудить результаты измерений можно в комментариях ниже или в чате телеграм, а подписаться на публикацию отчетов, обзоры и новости RAA в канале телеграм или группе vk.

Кузнецов Роман
Основатель RAA

Известен под никами

romanrex
iXBT.com
player.ru
Head-Fi.org
Оverclockers.ru
habr.com
...
r.a.a.
4pda

Информация для авторов. Вы можете свободно использовать графики в своих статьях с ссылкой на нас.

Информация для пользователей начального уровня

Простые отчеты для новичков (Усилитель для наушников)

Автоматический подбор оптимальных моделей наушников

Информация для всех

Сравнение характеристик

Информация для профессионалов

Профессиональные отчеты (Усилитель для наушников)

Профессиональные отчеты (Линейный выход ЦАП)

Сравнение графиков on-line

Быстрый переход к графику в этом отчете: Balanced Out Bass On

	Логин	Пароль
Вы вошли на сайт как гость
Настройки	Зарегистрироваться	Восстановить пароль

Канал:	Левый	Правый
Неравномерность АЧХ в диапазоне 40 Гц - 15 кГц	-2.0, +3.9	-2.1, +3.9	дБ

Канал:	Левый	Правый
Сопротивление среднее в диапазоне 40 Гц - 15 кГц	2.7	2.8	Ом
Минимальное значение в диапазоне 40 Гц - 15 кГц	2.7	2.7	Ом
Максимальное значение в диапазоне 40 Гц - 15 кГц	2.7	2.8	Ом

Канал:	Левый	Правый
Взаимное проникновение каналов @ 1 кГц @ Без нагрузки	-97.2	-100.5	дБ

Канал:	Левый	Правый
TEST 16 ? + FiiO Q3 Balanced Out Bass On	0.0	0.0	дБ
TEST 32 ? + FiiO Q3 Balanced Out Bass On	0.0	0.0	дБ
TEST 64 ? + FiiO Q3 Balanced Out Bass On	0.0	0.0	дБ
TEST 126 ? + FiiO Q3 Balanced Out Bass On	0.0	0.0	дБ
TEST 256 ? + FiiO Q3 Balanced Out Bass On	0.0	0.0	дБ
TEST 512 ? + FiiO Q3 Balanced Out Bass On	0.0	0.0	дБ

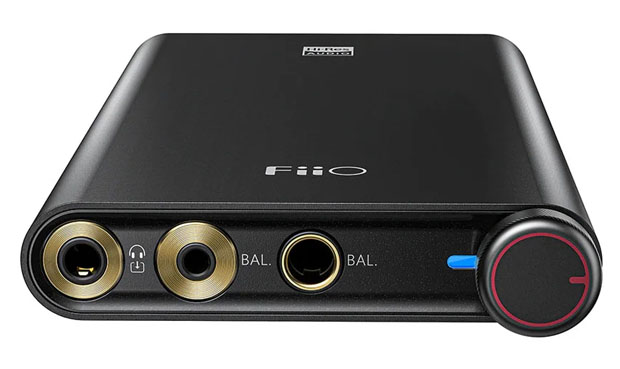

FiiO Q3

Об отчете тестирования

Основные данные отчета тестирования FiiO Q3 (как усилителя для наушников)

АЧХ, импеданс и изменение АЧХ с типовыми наушниками

Амплитудно-частотная характеристика FiiO Q3 Balanced Out Bass On (как усилителя для наушников)

Импеданс FiiO Q3 Balanced Out Bass On (как усилителя для наушников)

Взаимное проникновение каналов FiiO Q3 Balanced Out Bass On (как усилителя для наушников)

Фаза проникновения каналов FiiO Q3 Balanced Out Bass On (как усилителя для наушников)

АЧХ FiiO Q3 Balanced Out Bass On под резистивными нагрузками

АЧХ FiiO Q3 Balanced Out Bass On под нагрузкой динамического типа

АЧХ FiiO Q3 Balanced Out Bass On под нагрузкой арматурного типа

Максимальный уровень напряжения в зависимости от нагрузки на выходе усилителя FiiO Q3 Balanced Out Bass On

Максимальный уровень напряжения в зависимости от нагрузки на выходе усилителя FiiO Q3 Balanced Out Bass On

Характеристики мощности	Напряжение		Ток
	dBV	В_RMS	дБ(мА)	мА
Эквивалентный класс A	0.0	1.0	0.0	1.0
Эквивалентный класс AB	0.0	1.0	0.0	1.0
Эквивалентный класс B	0.0	1.0	0.0	1.0
Максимальный режим	0.0	1.0	0.0	1.0

Тип регулятора громкости	Аналоговый
Оптимальный диапазон регулировки громкости	36.0	дБ

Нагрузка	Чистый или экв. класс А		Оптимальный или экв. класс АБ		Жесткий или экв. класс Б		Максимальный перед перегрузкой
	dBV	В_RMS	dBV	В_RMS	dBV	В_RMS	dBV	В_RMS
