Основные данные отчета тестирования

Амплитудно-частотная характеристика

АЧХ усилителя под резистивными нагрузками
АЧХ усилителя под нагрузкой динамического типа
АЧХ усилителя под нагрузкой арматурного типа (однодрайверных)

Импеданс

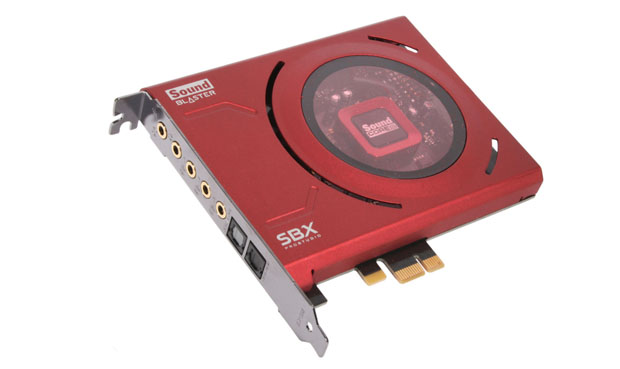

Creative SoundBlaster Z

Об отчете тестирования

Это отчет для профессионалов с набором тестов усилителя для наушников.
Вы можете посмотреть простой отчет для "чайников" с пояснениями основных характеристик для Creative SoundBlaster Z

Набор тестов для выхода для наушников может быть применен для просто универсального выхода без формального наличия усилителя, если в таком режиме к этому выходу можно подключить наушники. По итогам тестов можно понять реальную картину, является выход достаточно мощным или нет, при исходных данных по схемотехнике как о «черном ящике».

Линейный выход, отличия от выхода для наушников и акустических систем

Преимущества и недостатки балансных усилителей

Основные данные отчета тестирования Creative SoundBlaster Z (как усилителя для наушников)

АЧХ, импеданс и изменение АЧХ с типовыми наушниками

Полное выходное сопротивление среднее в диапазоне 40 Гц - 15 кГц

17.9

Ом

Пояснение к графикам

Графики показывают основные характеристики усилителя.

На первом графике показывается АЧХ и импеданс усилителя. Дополнительно показывается изменение АЧХ при подключении динамических и арматурных наушников.

Второй график показывает характеристики мощности усилителя через пороговые значения напряжения с учетом ограничения тока. По графику можно спрогнозировать конечную громкость связки из этого усилителя и конкретных наушников. Дополнительно на графике показывается порог оптимального диапазона регулировки громкости, для оценки работы усилителя на тихом уровне с высокочувствительными моделями наушников.

В таблице приводятся данные для универсальной блок-схемы усилителя.

Подробнее о характеристиках усилителей можно ознакомится в разделе FAQ

Кликнув на график, вы перейдете на страницу сравнения разных моделей с расширенными настройками отображения графика

Подробнее

Измерения Creative SoundBlaster Z проведены Романом Кузнецовым на программно-аппаратном комплексе RAA.

Тест Creative SoundBlaster Z проведен как черного ящика, без учета стоимости и престижа. Это главный принцип измерений и разработки тестов в RAA.

Считаю, что важно делать не абсолютную оценку устройства, а совокупную оценку при совместной работе с наушниками и учетом внешних факторов. Это позволяет эффективно раскрывать потенциал всей связки устройств или делать более оптимальный подбор компонентов.

Обсудить результаты измерений можно в комментариях ниже или в чате телеграм, а подписаться на публикацию отчетов, обзоры и новости RAA в канале телеграм или группе vk.

SoundBlaster Z был предоставлен для измерений представительством Creative

Кузнецов Роман
Основатель RAA

Известен под никами

romanrex
iXBT.com
player.ru
Head-Fi.org
Оverclockers.ru
habr.com
...
r.a.a.
4pda

Информация для авторов. Вы можете свободно использовать графики в своих статьях с ссылкой на нас.

Информация для пользователей начального уровня

Простой отчет для новичков

Информация для профессионалов

Профессиональный отчет

Сравнение графиков on-line

Быстрый переход к графику в этом отчете:

	Логин	Пароль
Вы вошли на сайт как гость
Настройки	Зарегистрироваться	Восстановить пароль

Канал:	Левый	Правый
Неравномерность АЧХ в диапазоне 40 Гц - 15 кГц	-0.1, +0.1	-0.1, +0.1	дБ

Канал:	Левый	Правый
TEST 16 ? + Creative SoundBlaster Z	0.0	0.0	дБ
TEST 32 ? + Creative SoundBlaster Z	0.0	0.0	дБ
TEST 64 ? + Creative SoundBlaster Z	0.0	0.0	дБ
TEST 126 ? + Creative SoundBlaster Z	0.0	0.0	дБ
TEST 256 ? + Creative SoundBlaster Z	0.0	0.0	дБ
TEST 512 ? + Creative SoundBlaster Z	0.0	0.0	дБ

Канал:	Левый	Правый
TEST 10000 ? + Creative SoundBlaster Z	0.0	0.0	дБ
Grado GH4 Limited Edition + Creative SoundBlaster Z	2.5	2.4	дБ

Канал:	Левый	Правый
TEST 10000 ? + Creative SoundBlaster Z	0.0	0.0	дБ
Campfire Audio Andromeda + Creative SoundBlaster Z	10.8	10.7	дБ
Fearless Audio S8F Freedom + Creative SoundBlaster Z	8.5	7.9	дБ

Creative SoundBlaster Z

Об отчете тестирования

Основные данные отчета тестирования Creative SoundBlaster Z (как усилителя для наушников)

АЧХ, импеданс и изменение АЧХ с типовыми наушниками

Амплитудно-частотная характеристика Creative SoundBlaster Z (как усилителя для наушников)

Импеданс Creative SoundBlaster Z (как усилителя для наушников)

АЧХ Creative SoundBlaster Z под резистивными нагрузками

АЧХ Creative SoundBlaster Z под нагрузкой динамического типа

АЧХ Creative SoundBlaster Z под нагрузкой арматурного типа
