Уровень искажений от уровня и нагрузки и дополнительный стенд для снижения чувствительности входа для измерений сигналов повышенной амплитуды в Reference Audio Analyzer

Все новости и обзоры Новости Обзоры и комментарии к отчетам измерений продуктов Упоминания RAA в обзорах F.A.Q.


25-8-2015

Добавление максимальных уровней сигнала от нагрузки по фиксированным уровням искажений

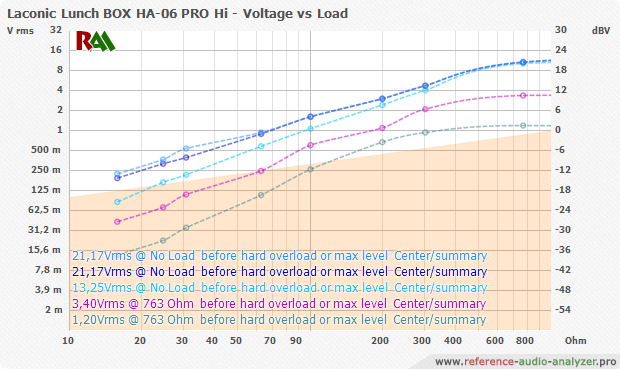

Добавлены графики уровня сигнала от нагрузки, построенные в автоматическом режиме для порогов искажений в 10%, 3%, 1%, 0.3% и 0.1%.

Для большей части усилителей график уровня сигнала от нагрузки строится по границе перехода в перегрузку усилителя, однако для ряда ламповых усилителей, не имеющих жесткого перехода, такой график, определение точки перехода слишком условно. Субъективно можно как занизить характеристики, та к и наоборот существенно завысить. Для большей объективности вводятся кривые, построенные по порогам уровня искажений для 10% (-20 дБ), 3% (-30 дБ), 1% (-40 дБ), 0.3% (-50 дБ) и 0.1% (-60 дБ).

Добавились и подписи графиков.
Построение графиков по уровню искажений применяется только для усилителей с доминирующими гармониками низких порядков.
