Оборудование для измерений

С 2014 года используется профессиональный интерфейс E-MU1616m, использующий AK5394 с реализованными параметрами сигнал/шум 120 дБ, THD+N не более -110dB по уровню -1 dBFS.

E-MU1616m

E-MU1616m

Приоритетным параметром для измерений в RAA является передаточная характеристика для напряжения и тока с позиции универсальной блок схемы усилителя.

В случае выбора E-MU1616m важным является не конечный общий уровень искажений, образуемый зачастую второй и третьей гармоникой, а максимально чистый и предсказуемый спектр без аномалий в виде “ESS хампа” или других нетипичных искажений в виде дополнительных гармоник высоких порядков. Для снижения влияния второй и третьей гармоники со стороны E-MU1616m тестирование производится с запасом по уровню входа от 6 до 15 дБ.

С точки зрения линейности E-MU1616m превосходит такие современные и популярные для продукты, как E1DA Cosmos и RME ADI-2-4 Pro SE, используемые для измерений различными авторами. Из-за худшей линейности в новых современных продуктах E-MU1616m пока остается основным интерфейсом для записи в RAA.

При тестировании стационарных устройсв с питанием от розетки, для исключения земляных петель E-MU1616m подключается к ноутбуку с питанием от аккумулятора. Подключение к ноутбуку производится через E-MU CardBus 02 PCMCIA. Блок питания E-MU1616m подключается через трансформатор 220/200 В.

Тестируемое устройство, E-MU1616m и блок переключаемых резистивных нагрузок

Тестируемое устройство, E-MU1616m и блок переключаемых резистивных нагрузок

Блок нагрузок использует электромагнитные реле для переключения резистивных нагрузок. Питание производится от повербанка для исключения любых земляных петель. Используется повербанк с чистым питанием без импульсных помех для исключения наводок на тестируемый сигнал от питания реле. Блок полностью экранирован и позволяет подключать как балансные, так и небалансные усилители.

Использование аналога реальной нагрузки пока в планах.

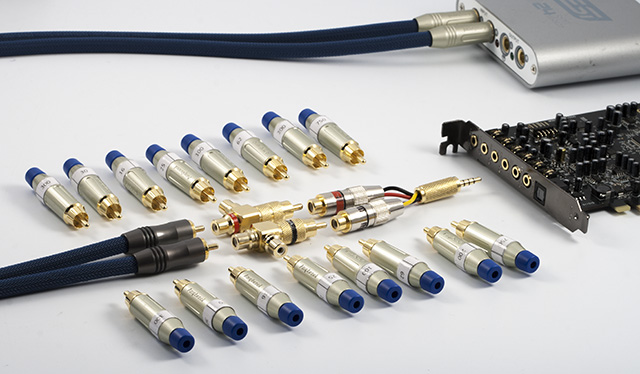

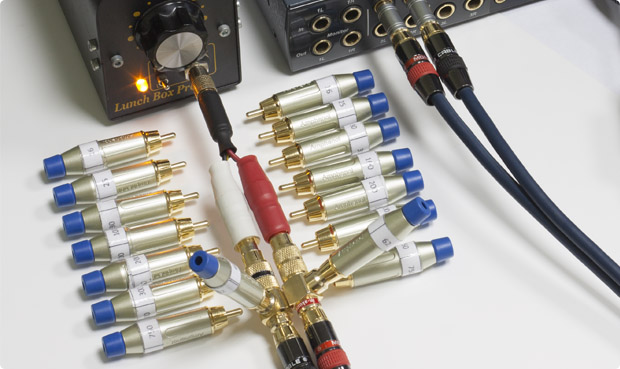

Нагрузки в экранированный корпусах от разъемов RCA

Нагрузки в экранированный корпусах от разъемов RCA

Нагрузки в экранированный корпусах от разъемов RCA

Нагрузки в экранированный корпусах от разъемов RCA

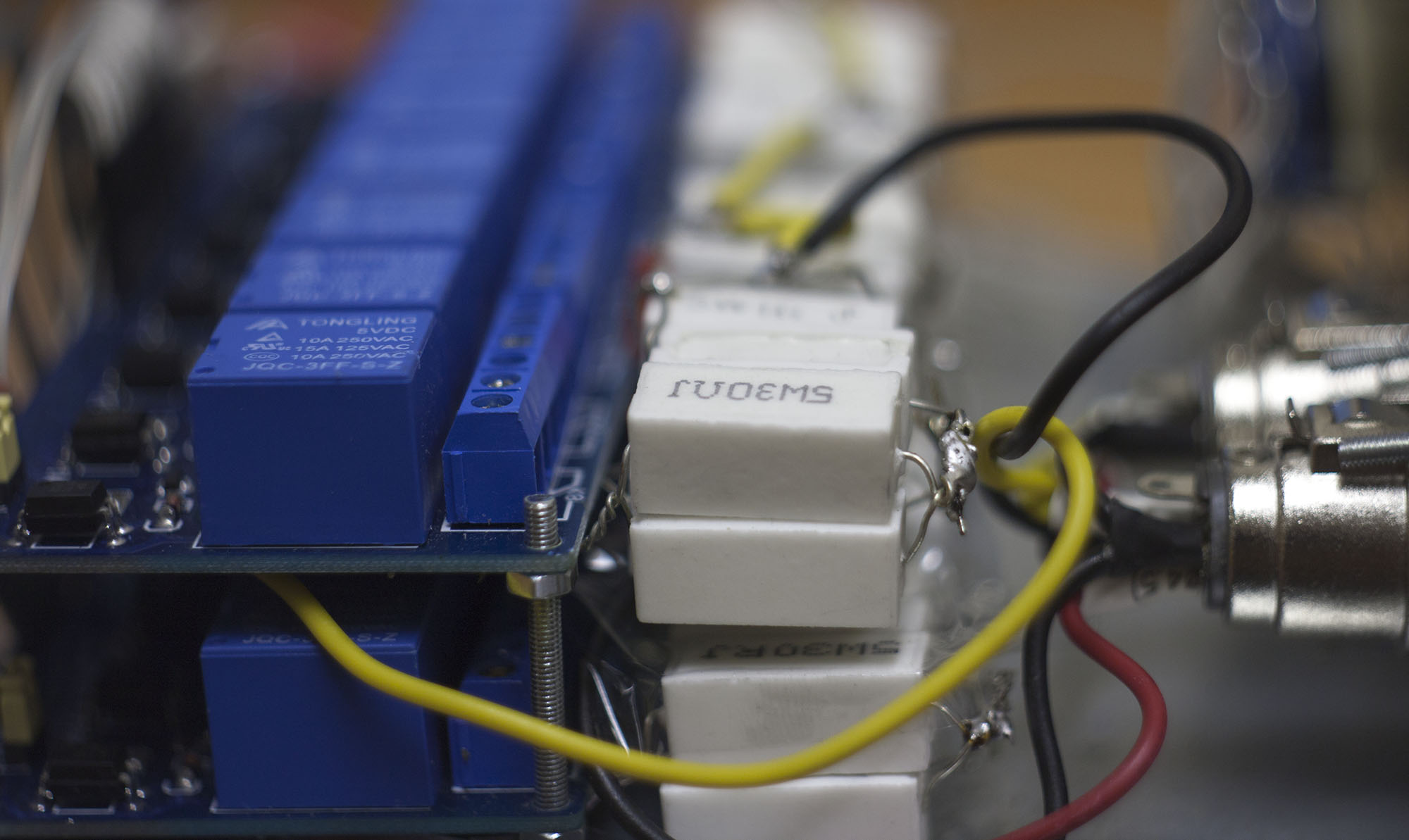

Первый вариант блока на электромагнитных реле

Первый вариант блока на электромагнитных реле

До 2018 года вместо блока на реле использовались нагрузки в экранированный корпусах от разъемов RCA. Такой вариант имел два ограничения - ограниченная мощность резисторов из-за габаритов и защита от помех в виде экранирования только для небалансных усилителей.

До 2014 года нагрузки были в отдельном блоке с переключением через галетный переключатель. От этого варианта было решено отказаться из-за постепенной деградации галетного переключателя.

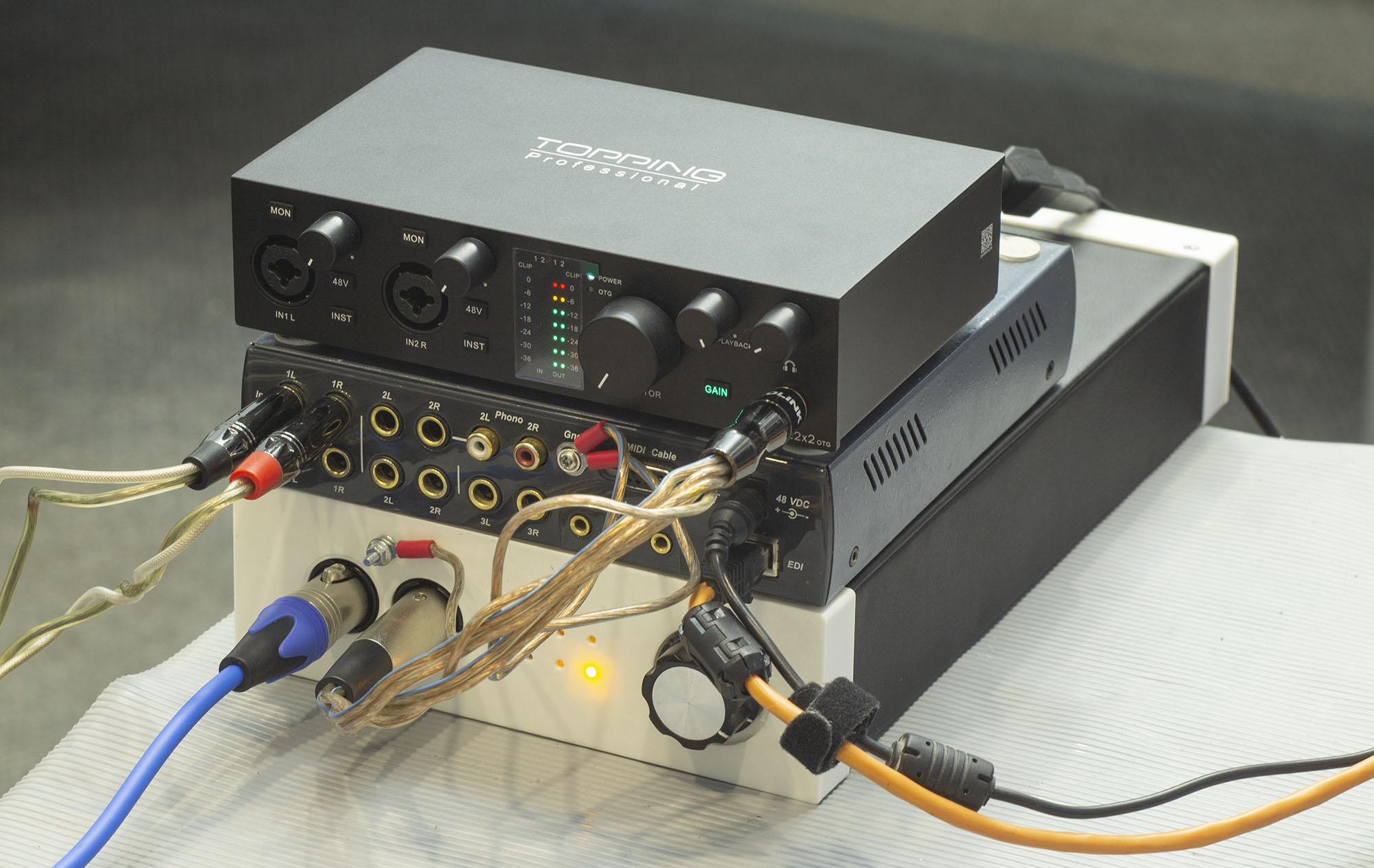

Тестируемое устройство, E-MU1616m, буфер и блок переключаемых резистивных нагрузок

Тестируемое устройство, E-MU1616m, буфер и блок переключаемых резистивных нагрузок

У E-MU1616m два порога чувствительности входа на 2 и 8 ВRMS. Для записи более высоких уровней сигнала используются делители напряжения. Первоначально делители напряжения подключались напрямую к E-MU1616m, но у E-MU1616m импеданс снижается в области высоких частот и это создавало завал на АЧХ при тестировании под низкоомными нагрузками. В ПО RAA был добавлен алгоритм, который на основе импедансов тестируемого усилителя и входа E-MU1616m делал компенсацию АЧХ и уровня. В этих отчетах можно наблюдать небольшое повышение уровня шума в области высоких частот на низкоомных нагрузках. Дополнительно при подключении делителей напряжения на входе E-MU1616m получалась более высокая третья гармоника.

Позже в 2021 году был сделан отдельный буфер на ОУ между делителем напряжения и входом 1616m, не требующий после измерений каких-либо компенсаций.

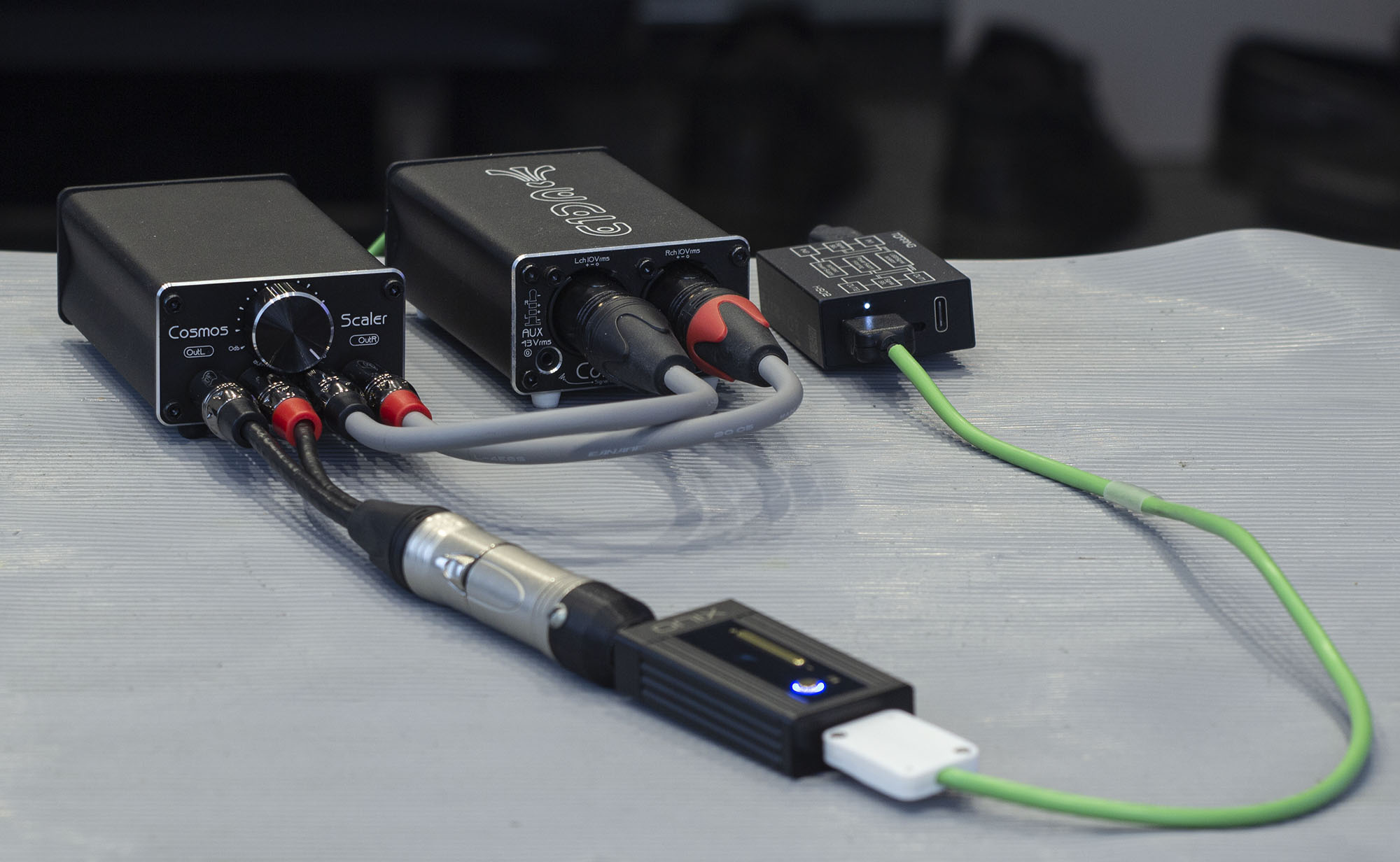

Тестируемое устройство с изолятором Topping HS02, E1DA Cosmos Scaler в паре с E1DA Cosmos Grade 0

Тестируемое устройство с изолятором Topping HS02, E1DA Cosmos Scaler в паре с E1DA Cosmos Grade 0

Для измерений характеристик, связанных с более точным определением оптимального диапазона регулировки громкости - уровня шума с выхода усилителя, в конце 2024 года начал использоваться E1DA Cosmos Scaler в паре с E1DA Cosmos Grade 0 или E-MU1616m.

В качестве источника для усилителей наушников без своего ЦАП обычно используется устройство с максимальным выходным уровнем в 2 ВRMS и с наименее низким уровнем искажений, имеющийся на момент тестирования в лаборатории.
