Влияние посадки микрофона при живых измерениях

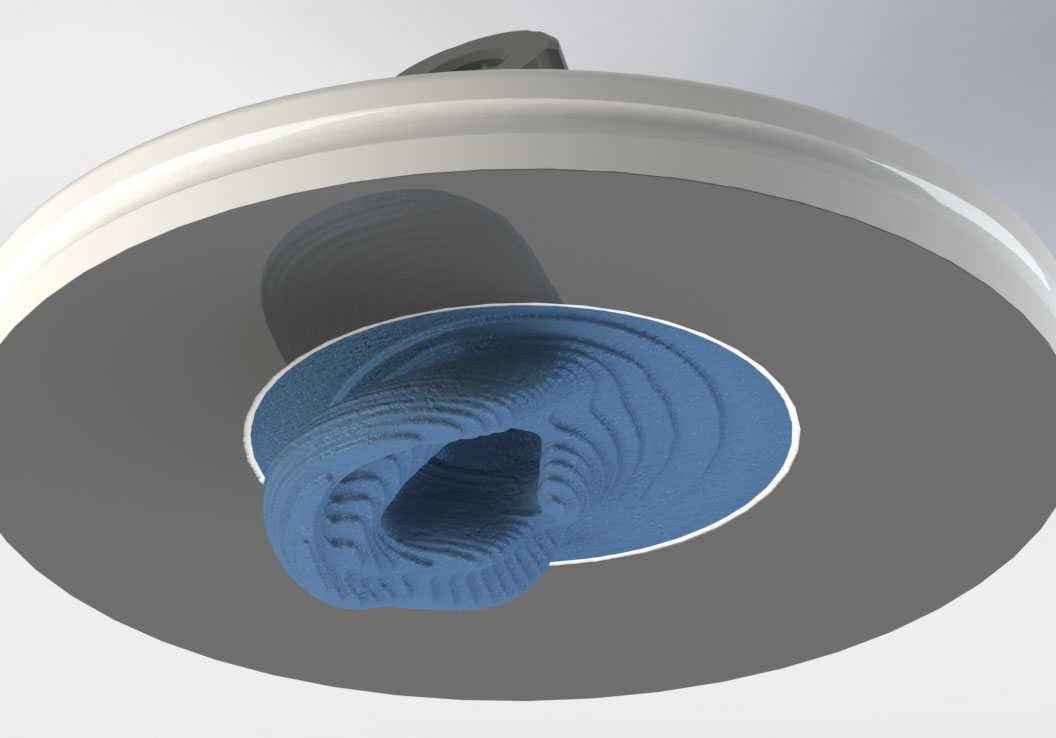

Для наглядности можно посмотреть на результаты пяти пар наушников и оценить визуальную посадку микрофона. Для демонстрации использовался стенд с геометрией уха по стандарту ITU-T P.57 Type 4.3. Такой формат уха близок к идеальной ситуации, где нет резких поворотов ушного канала и при любой посадке капсюль микрофона не перекрывается стенкой от ушного канала. В реальности отклонения АЧХ в области высоких частот могут буть более контрасными.

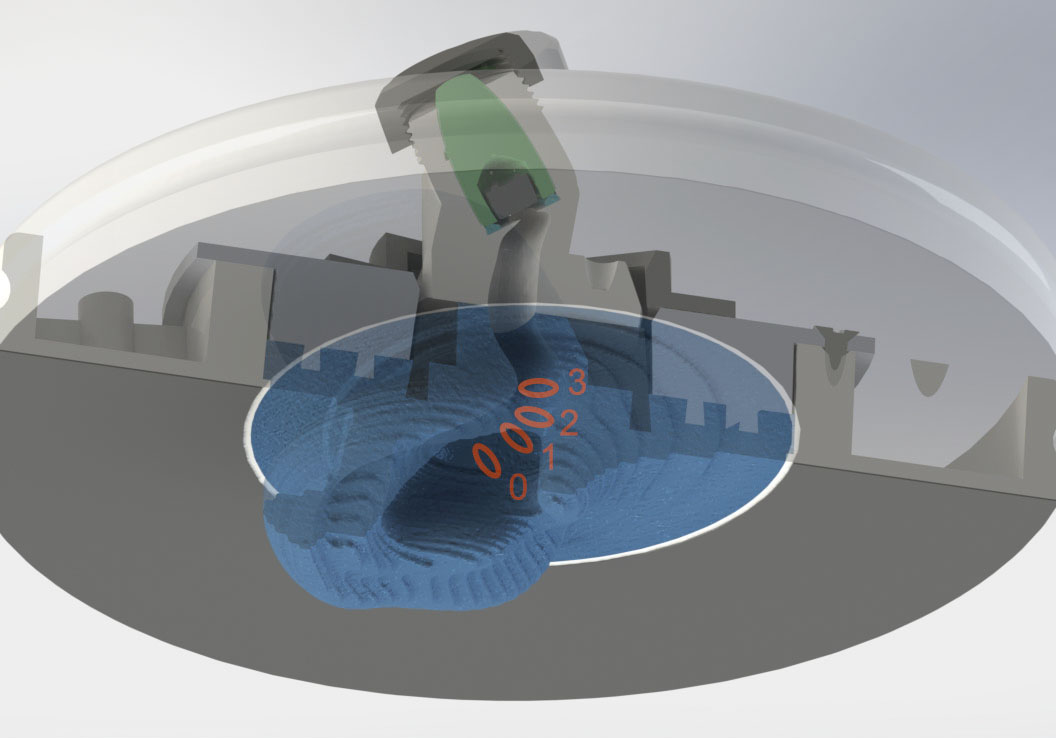

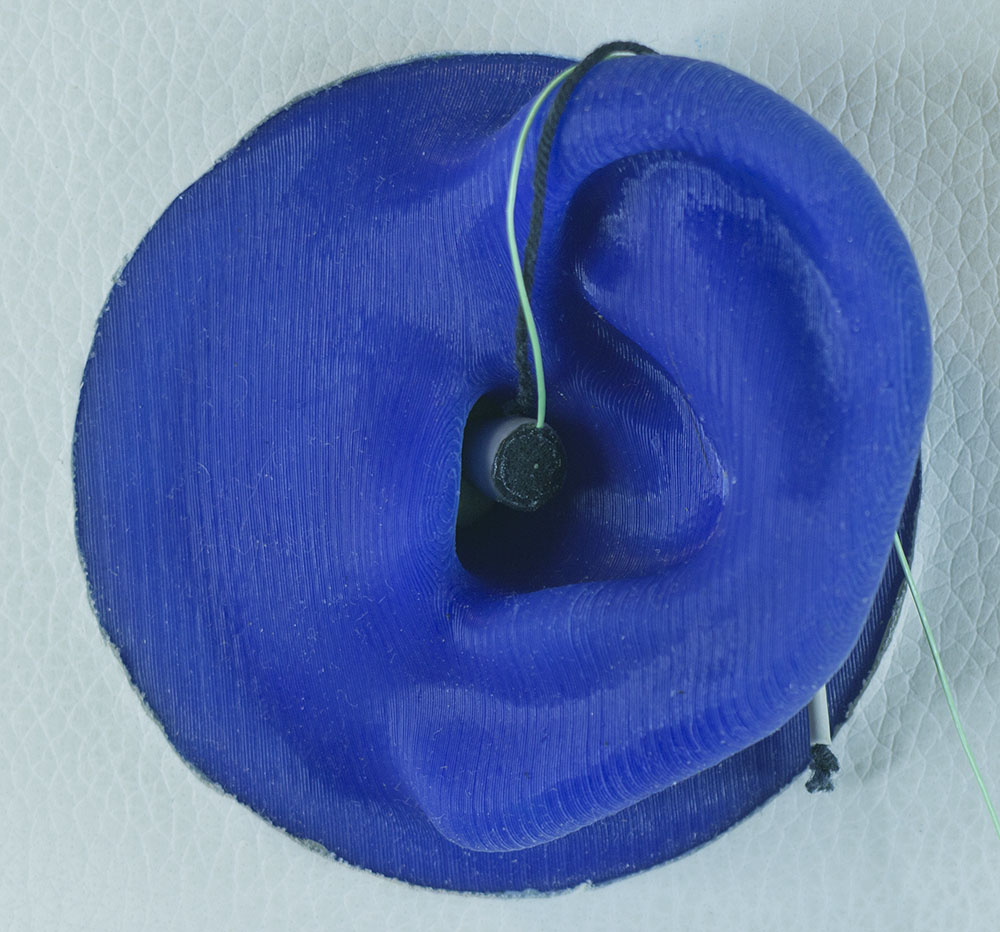

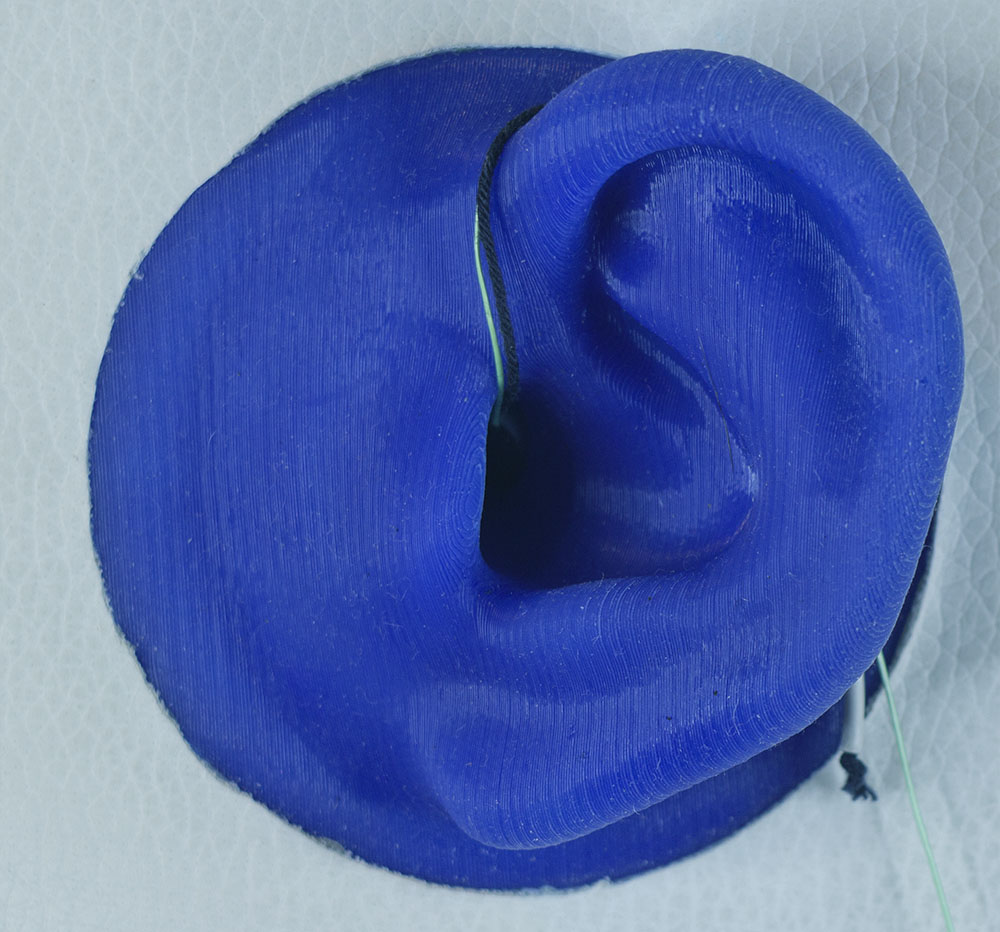

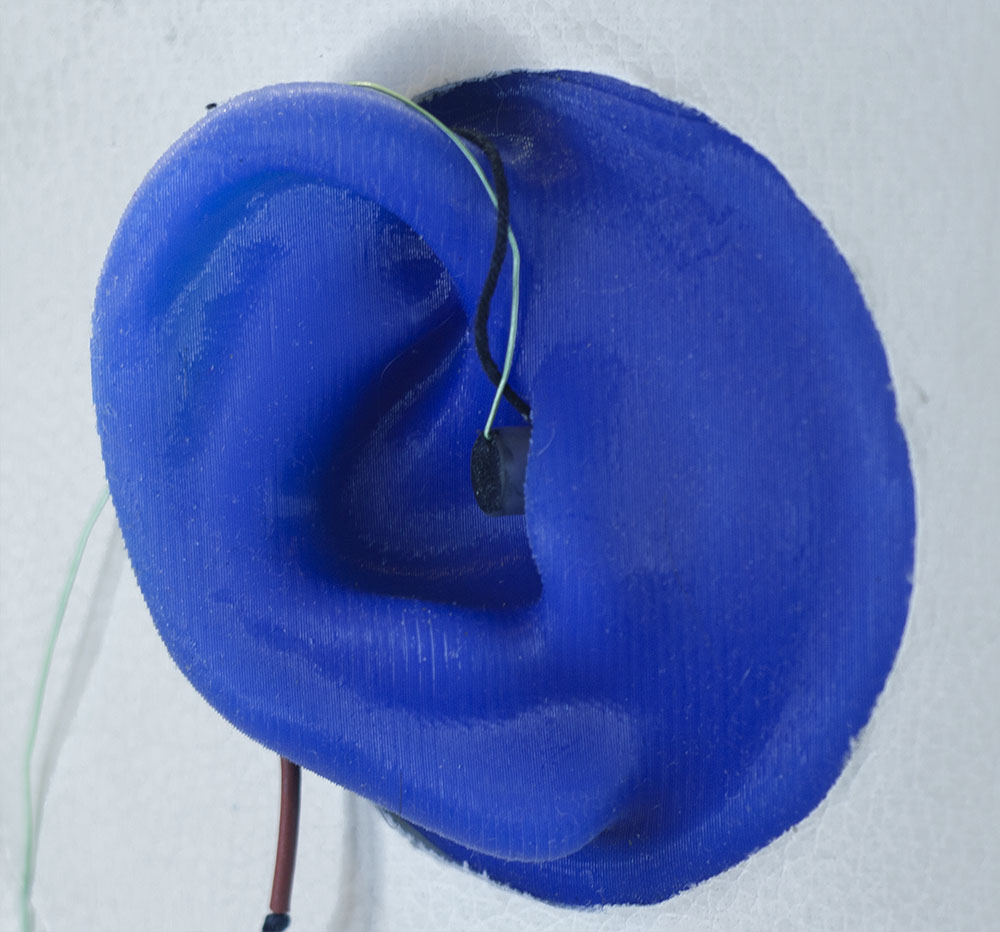

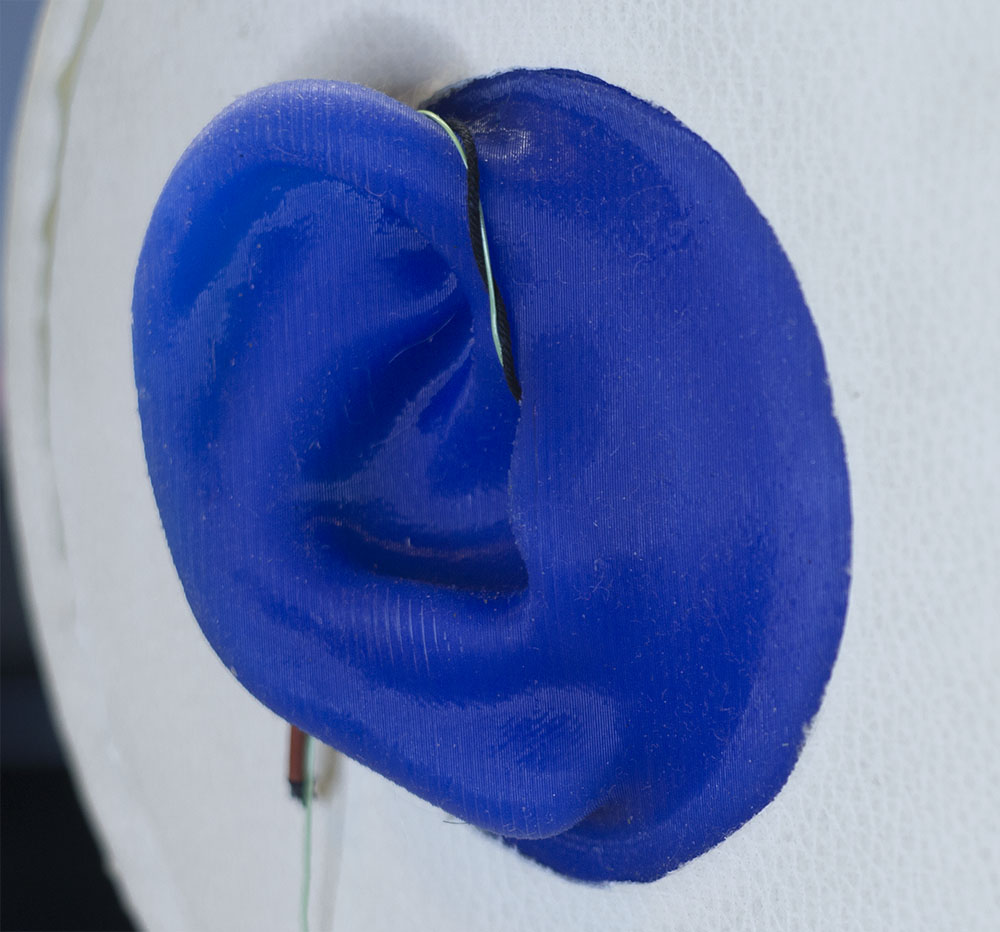

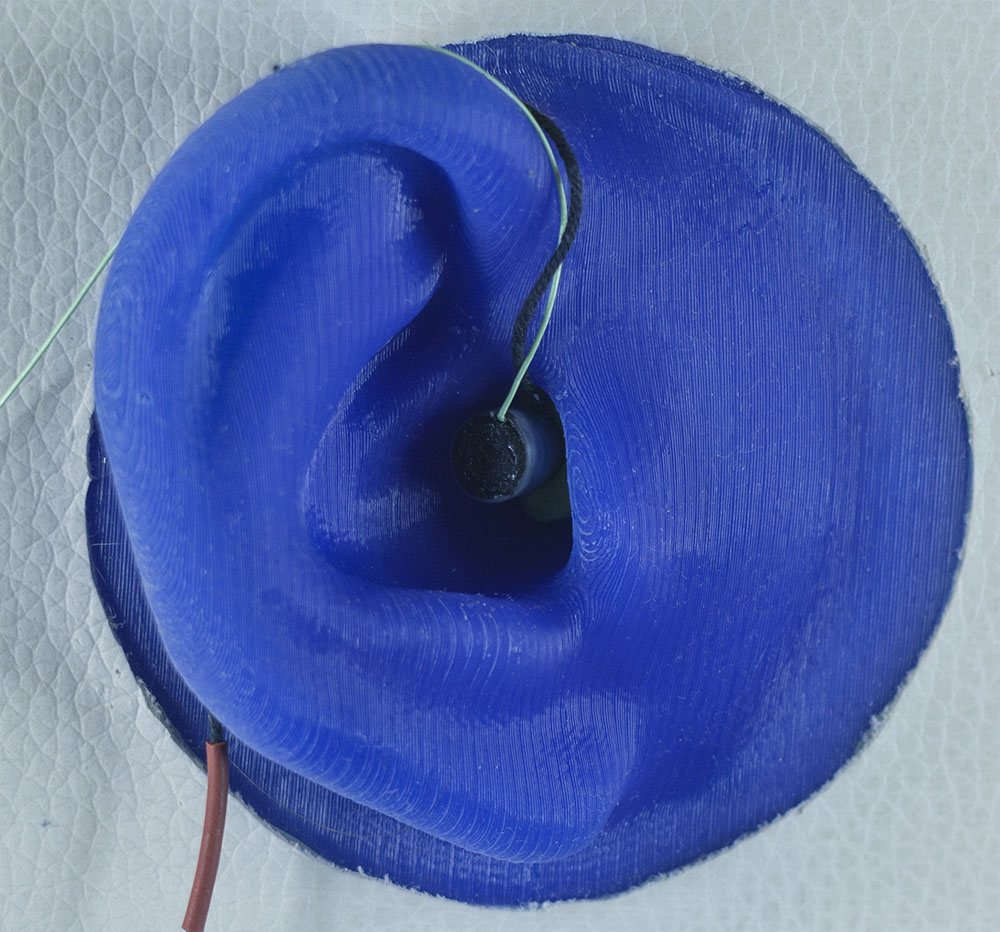

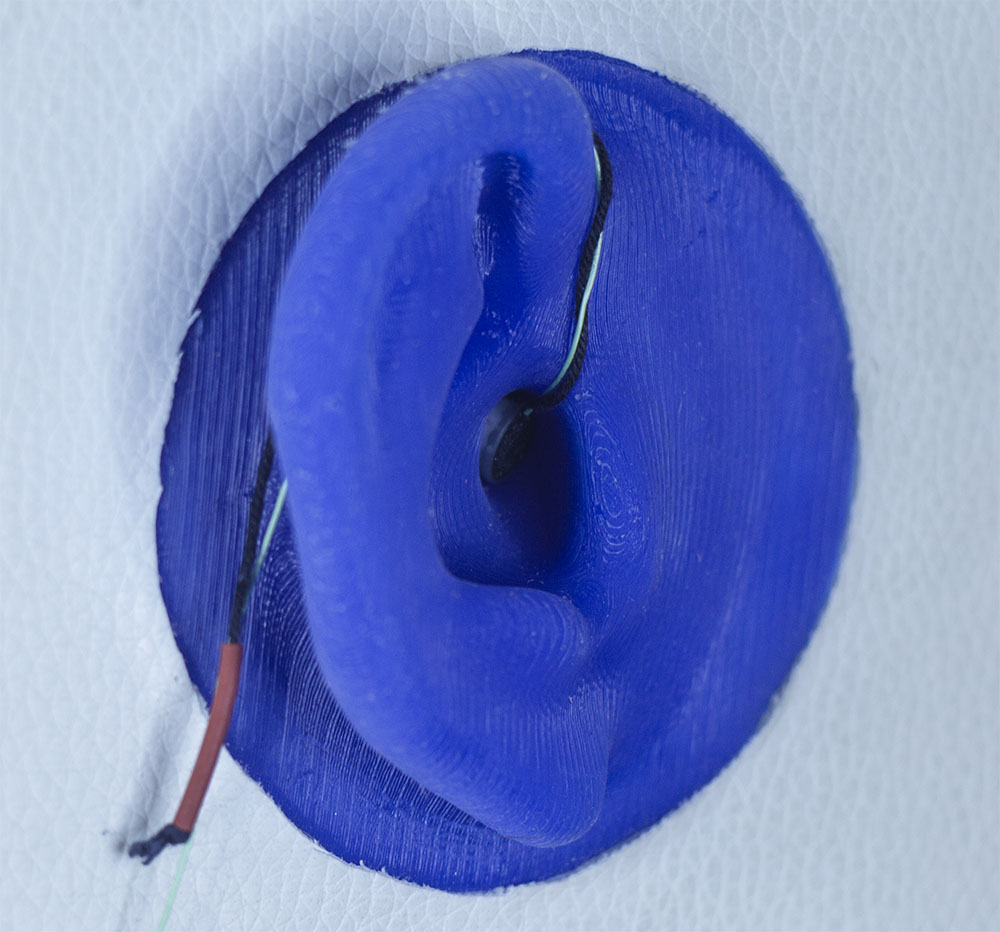

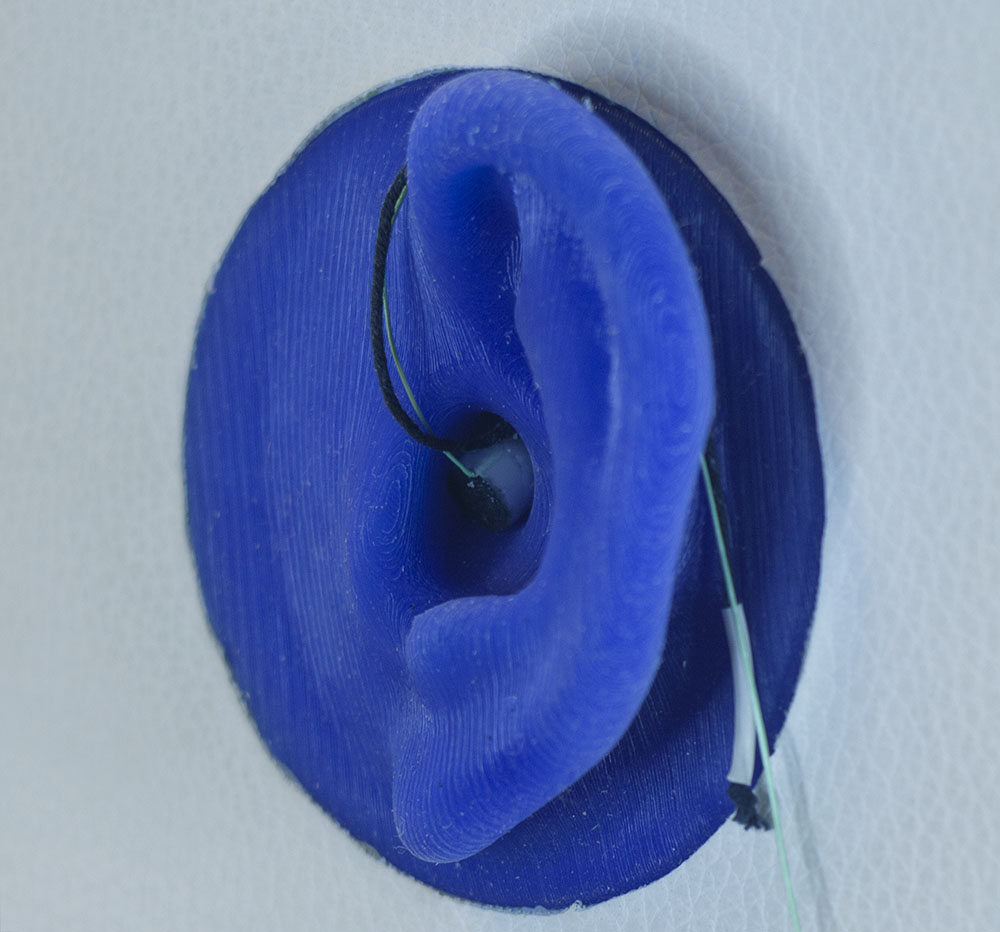

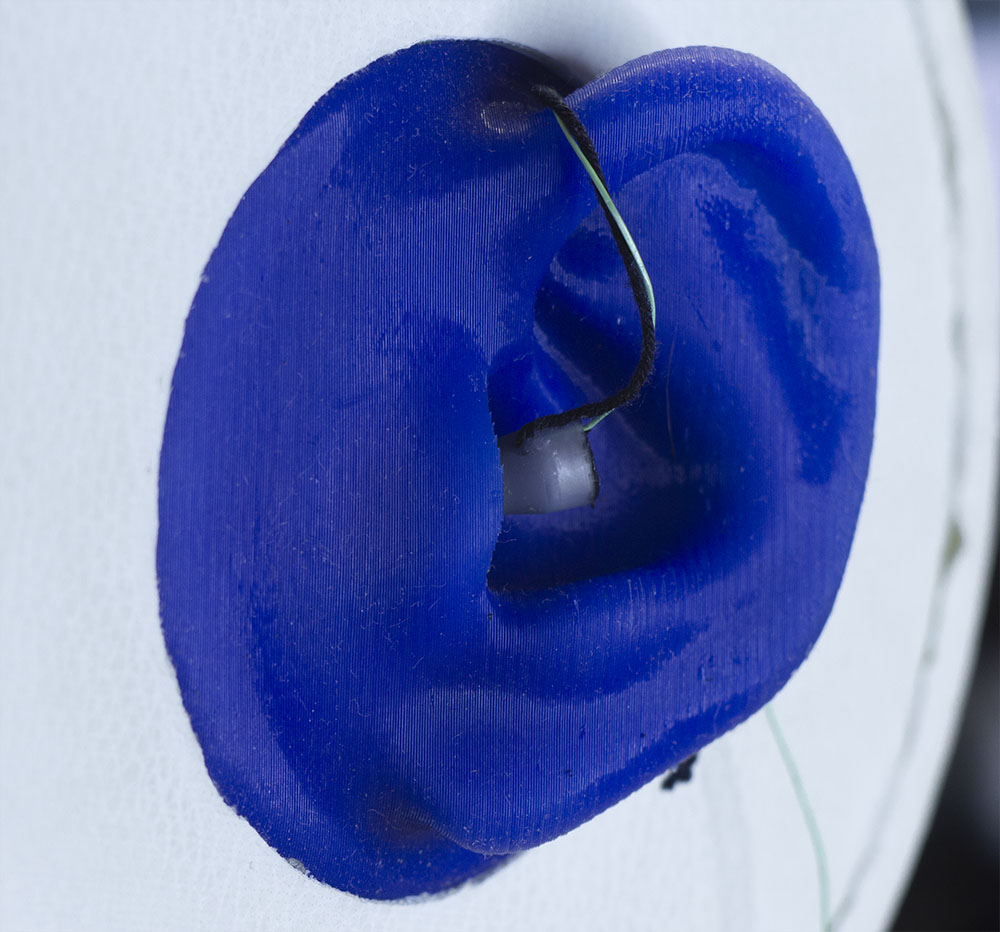

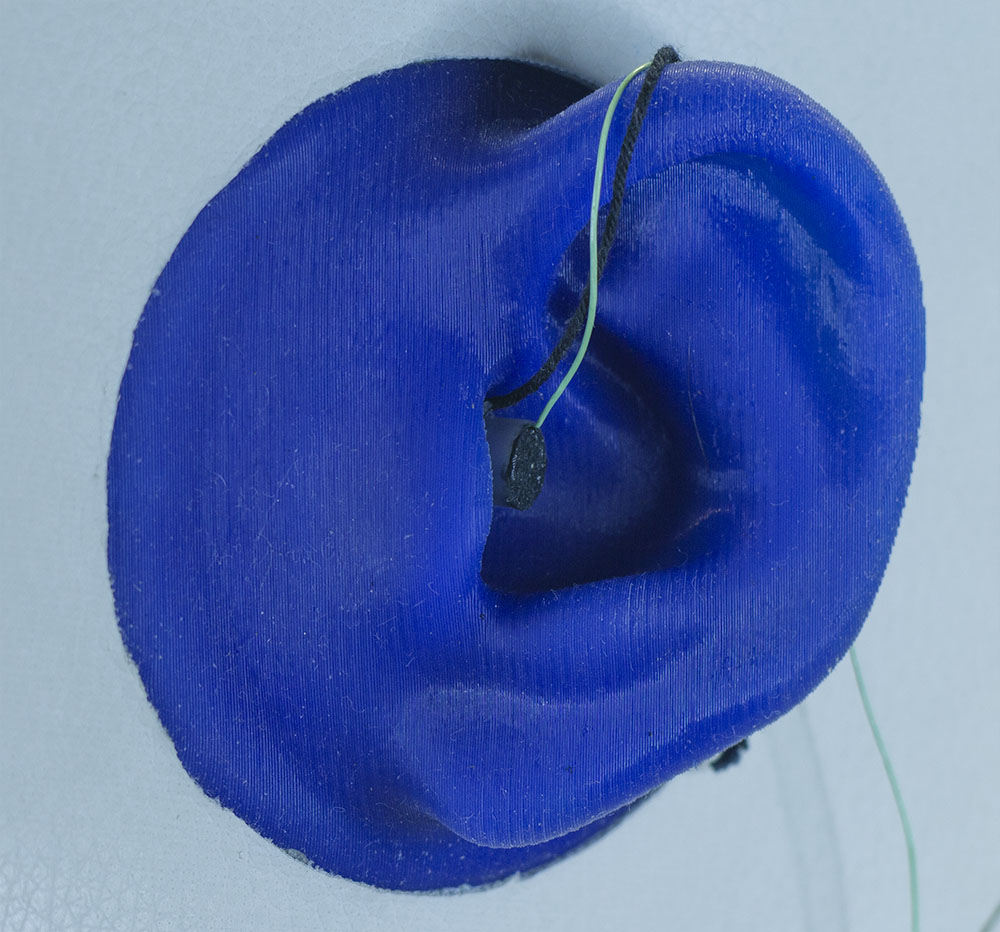

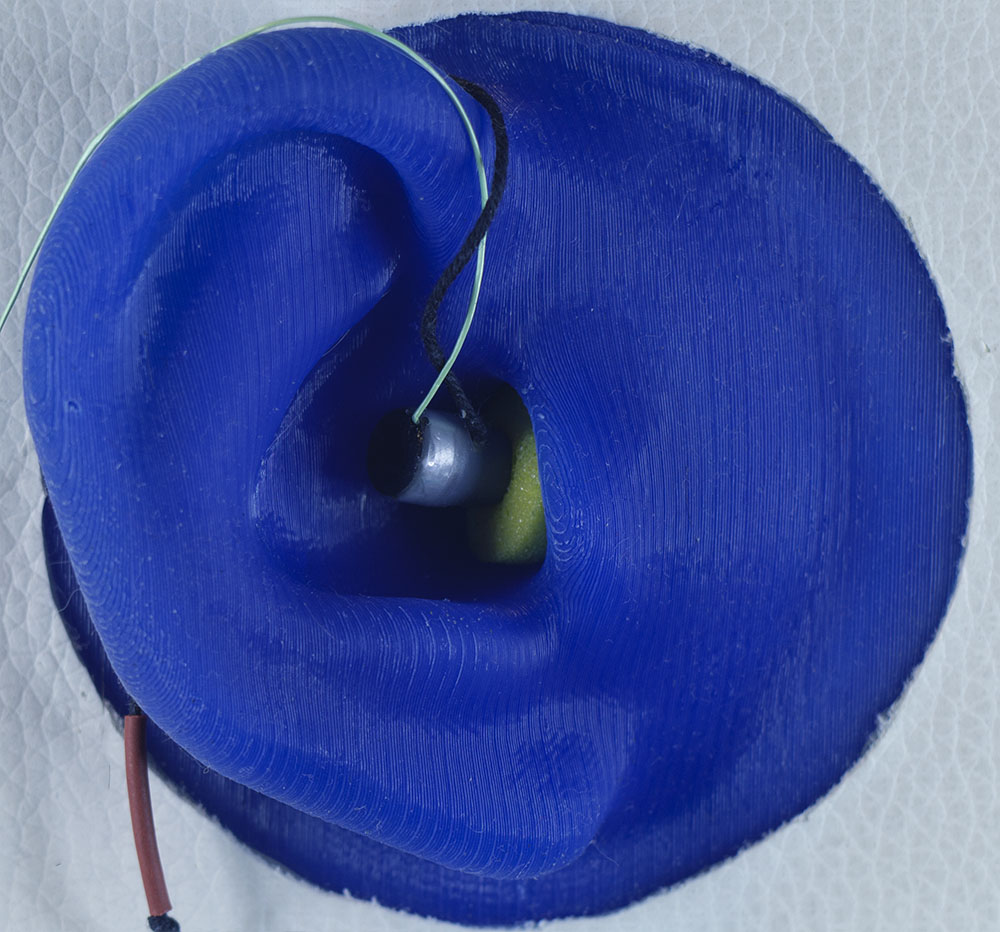

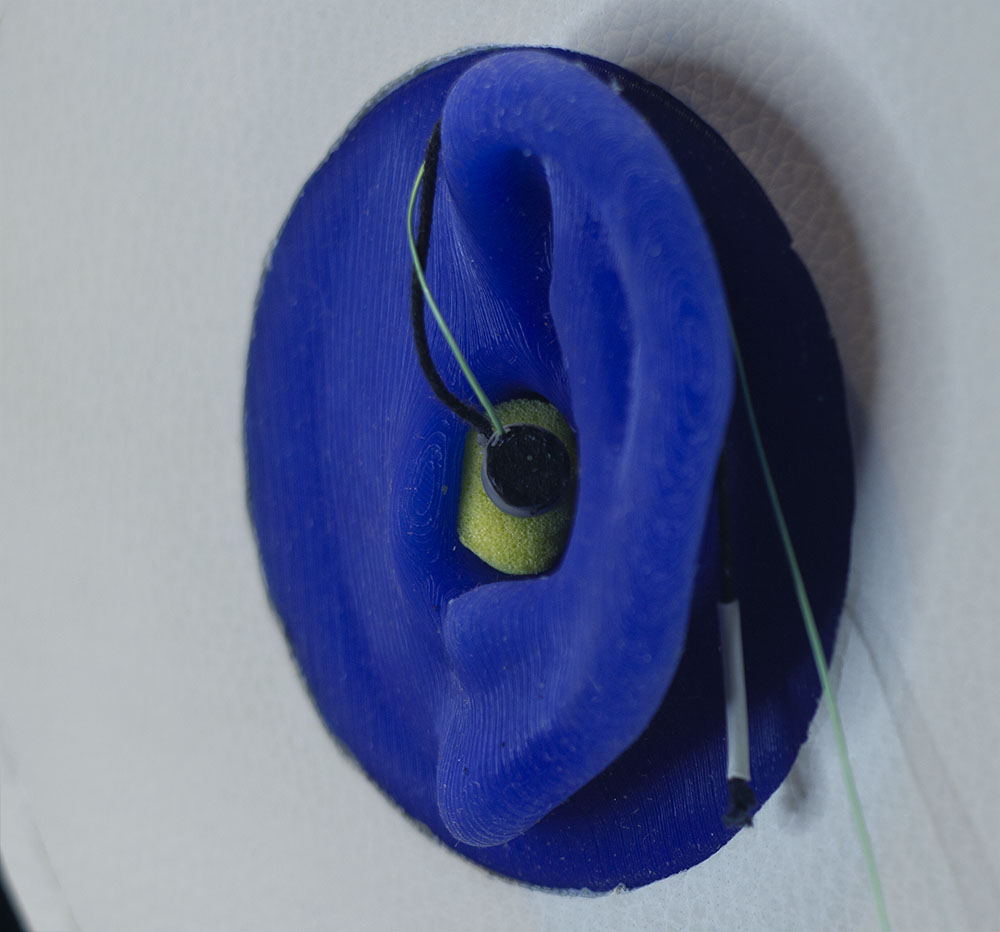

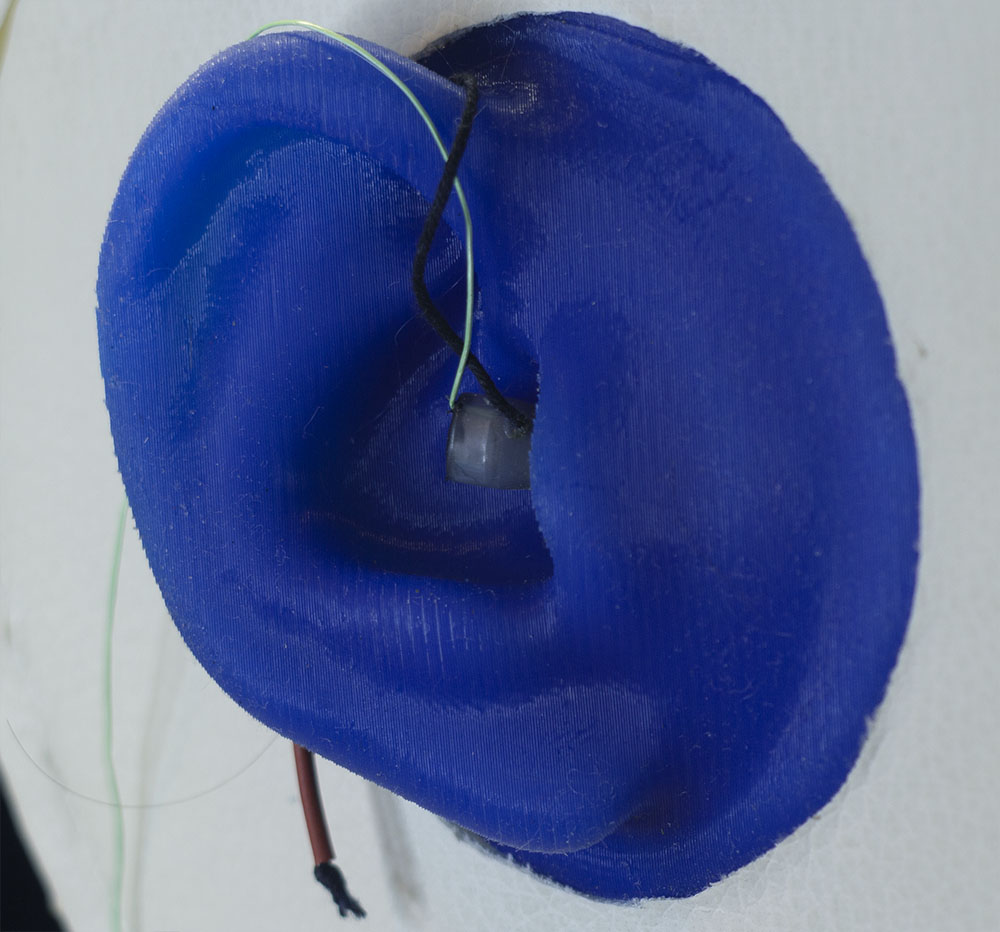

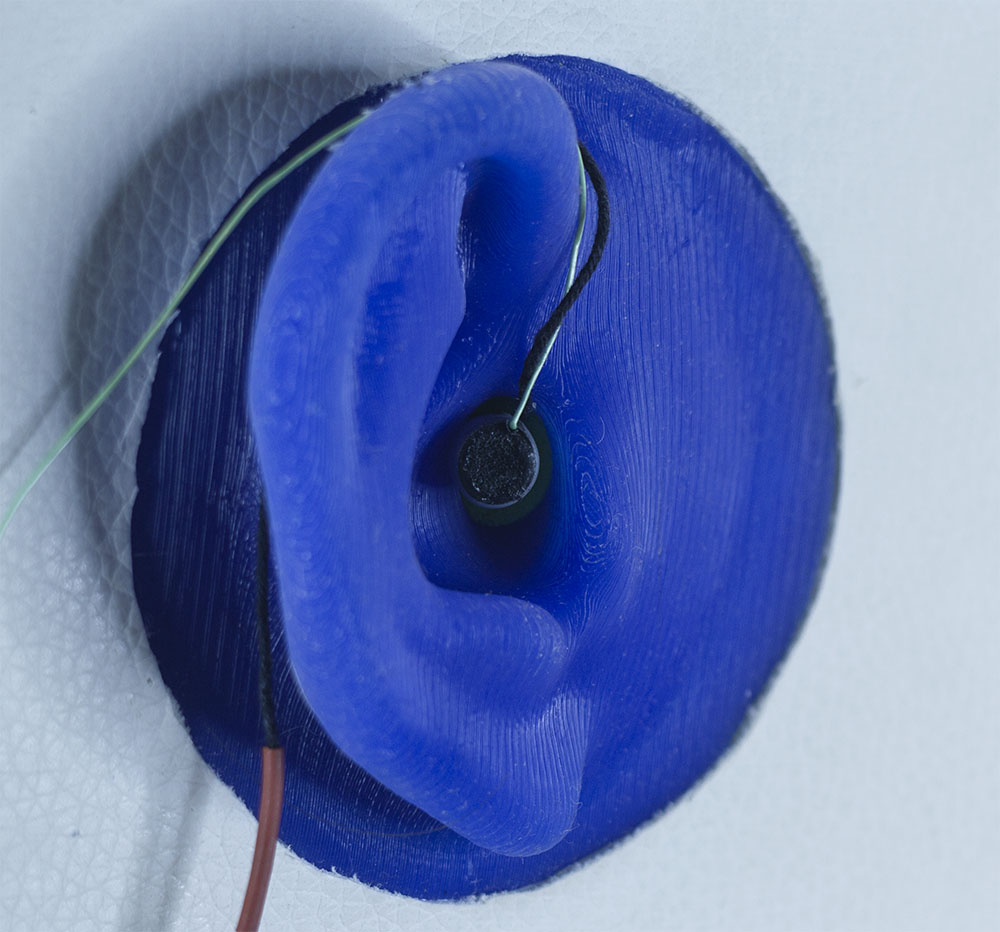

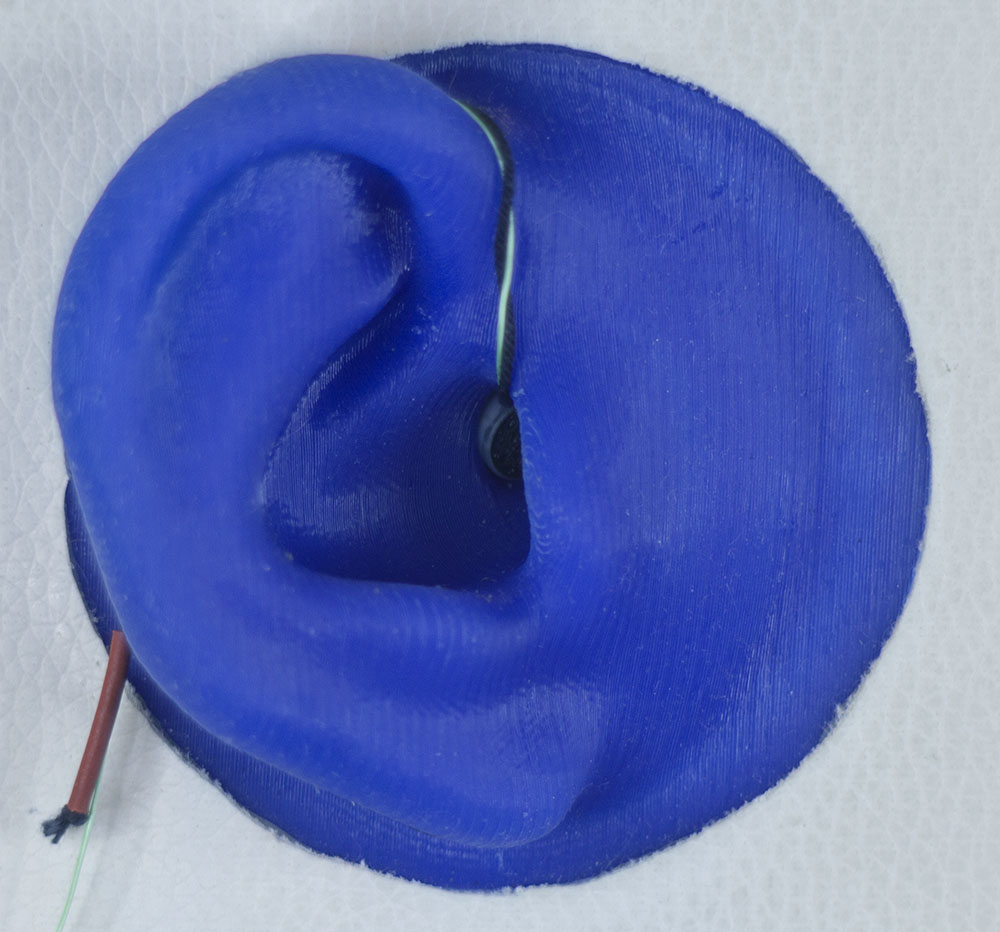

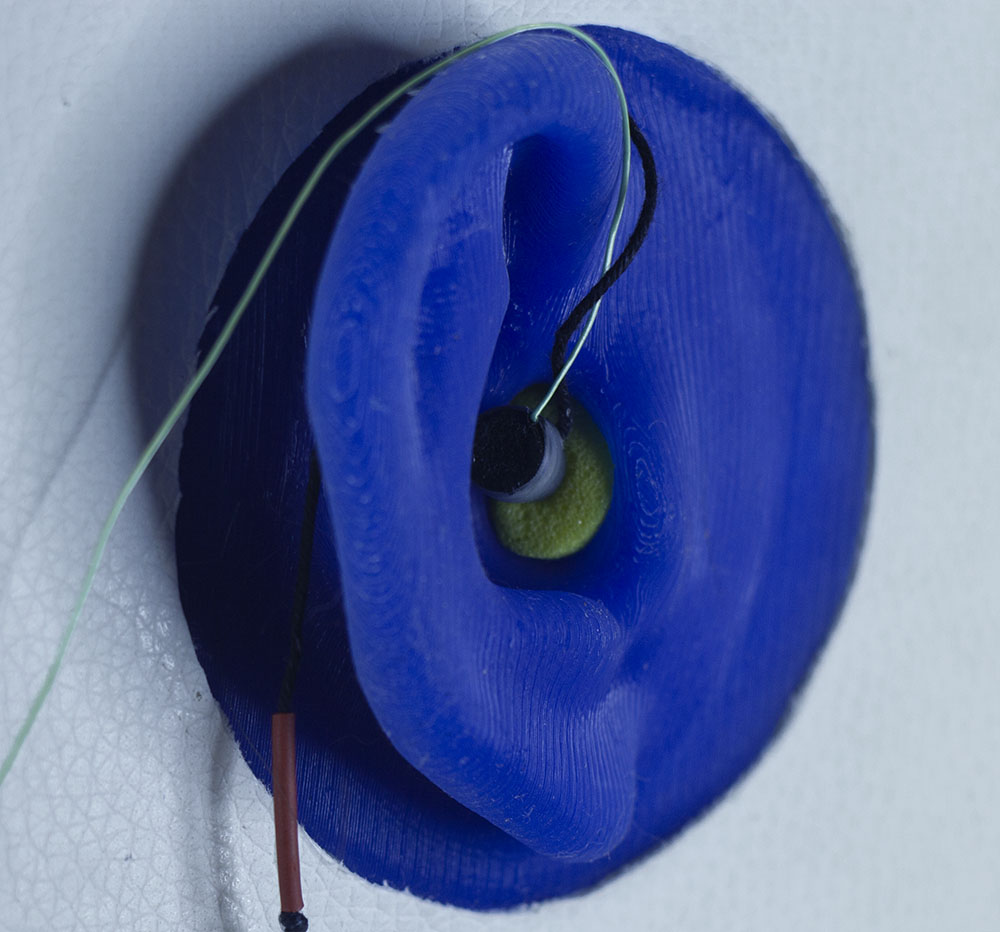

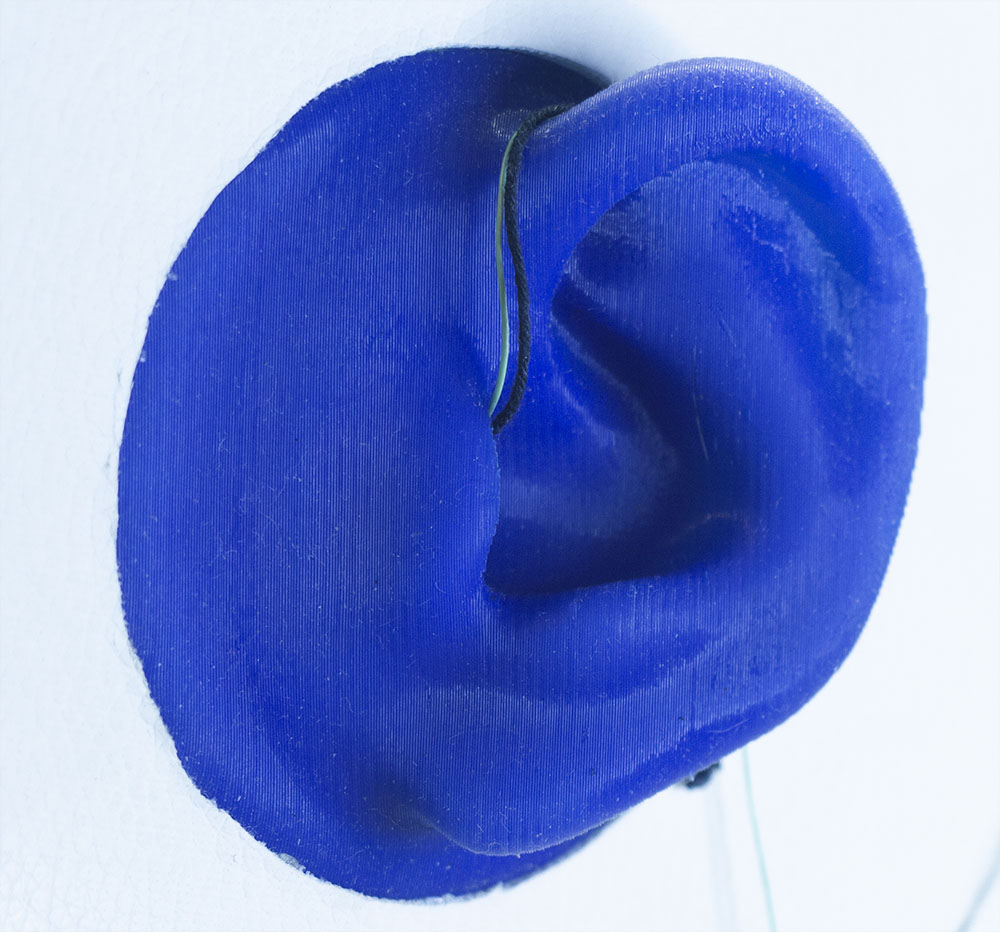

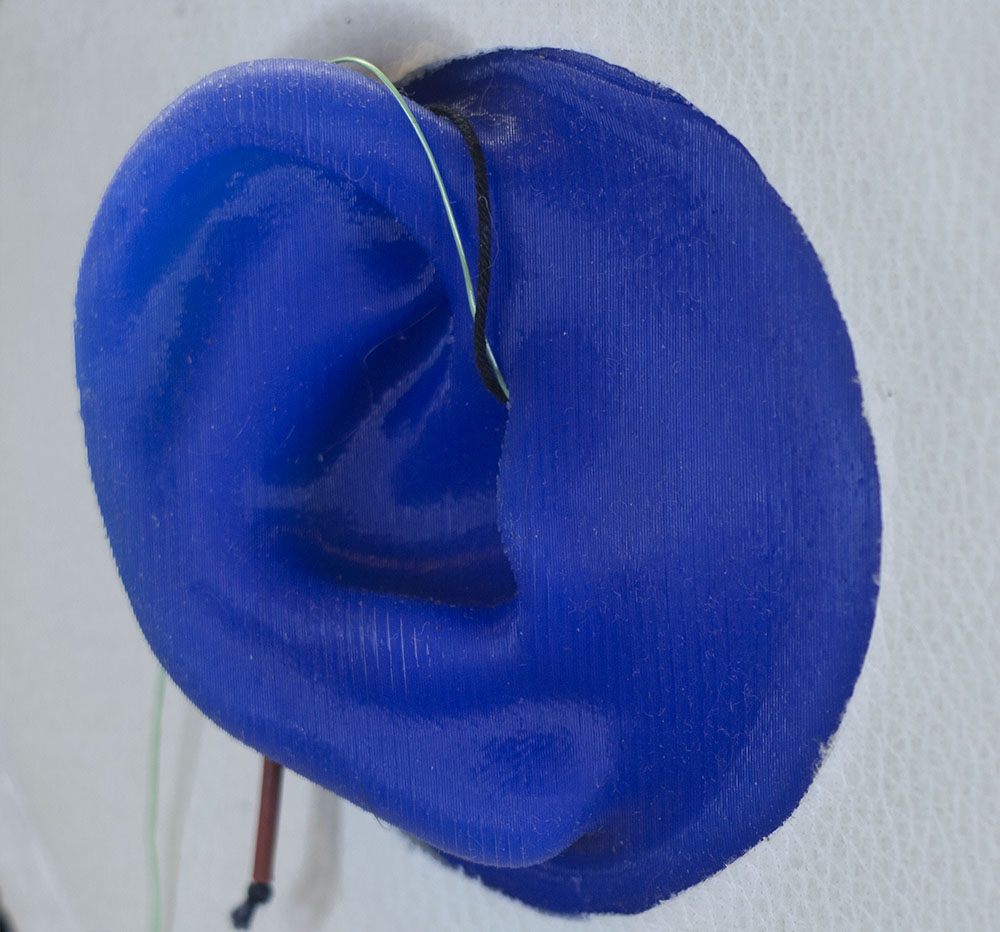

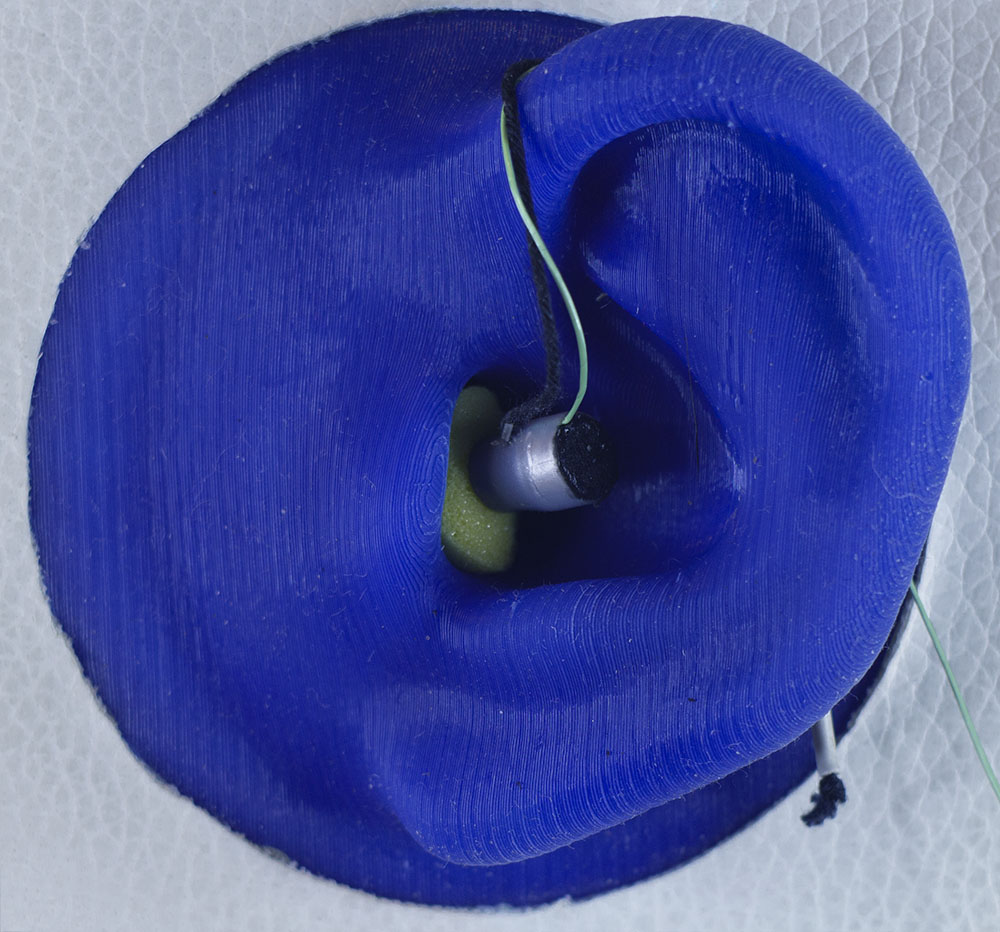

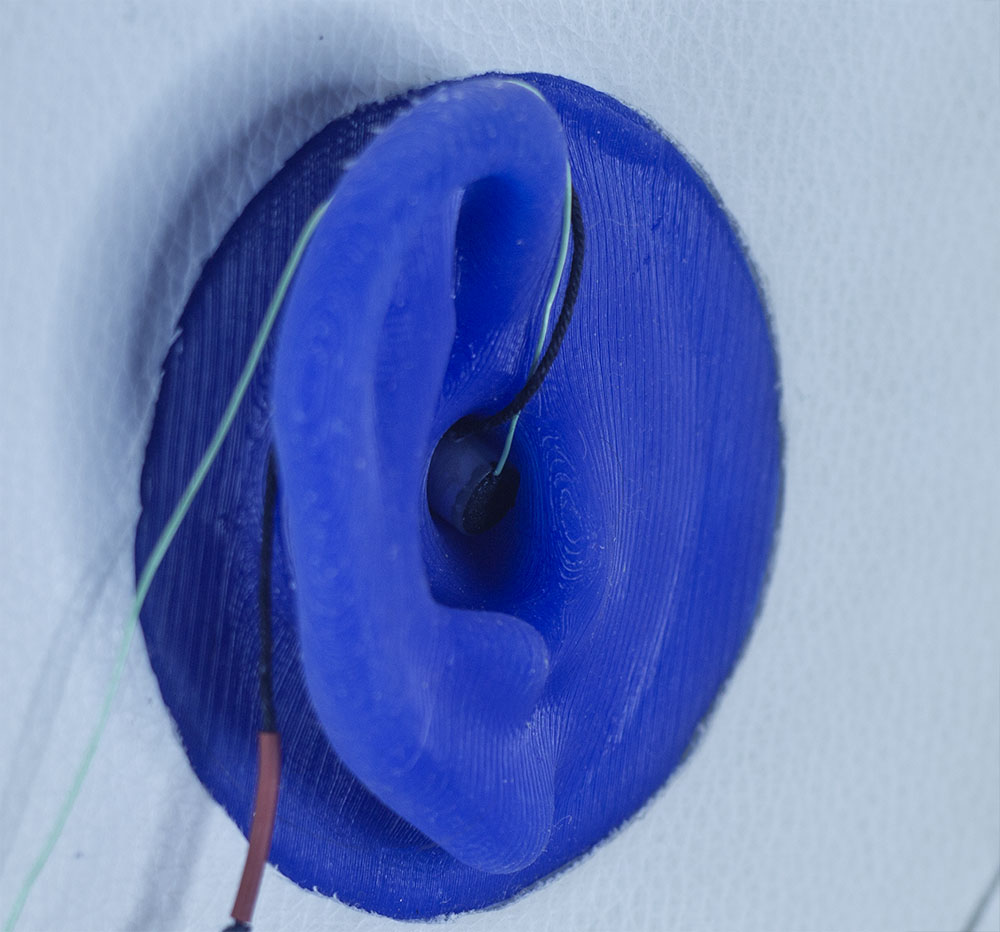

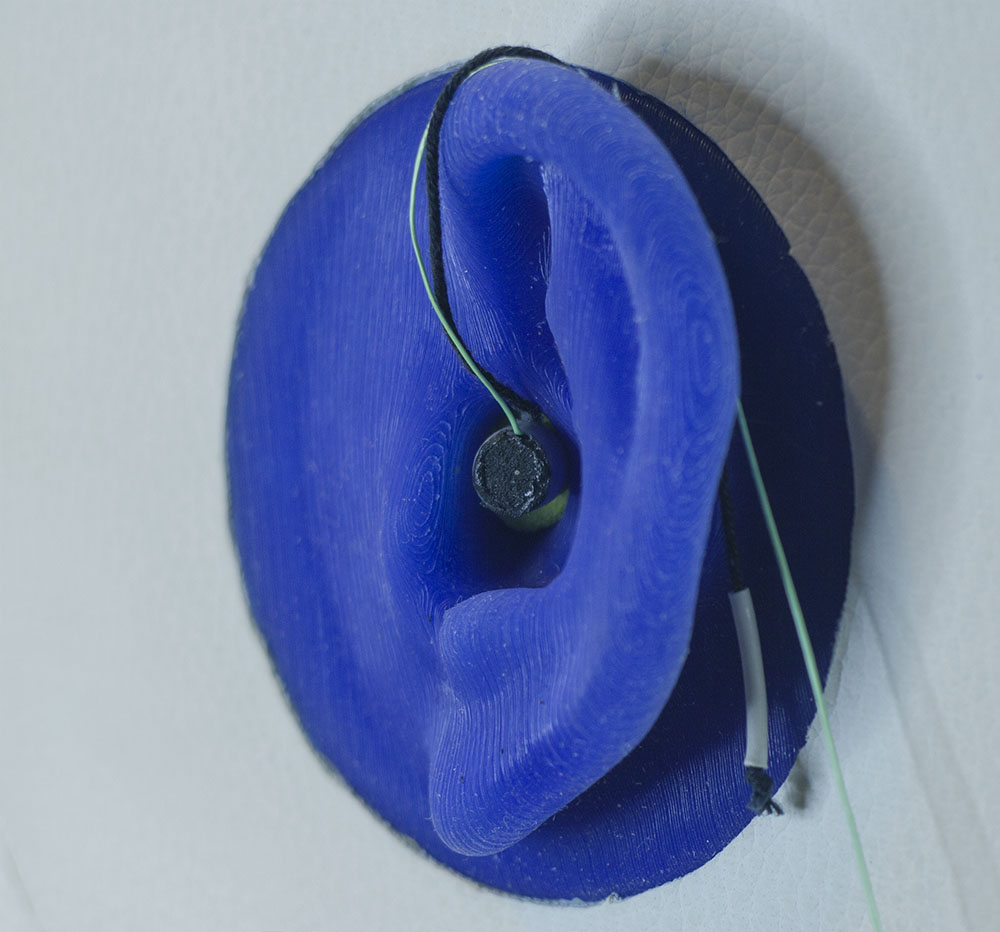

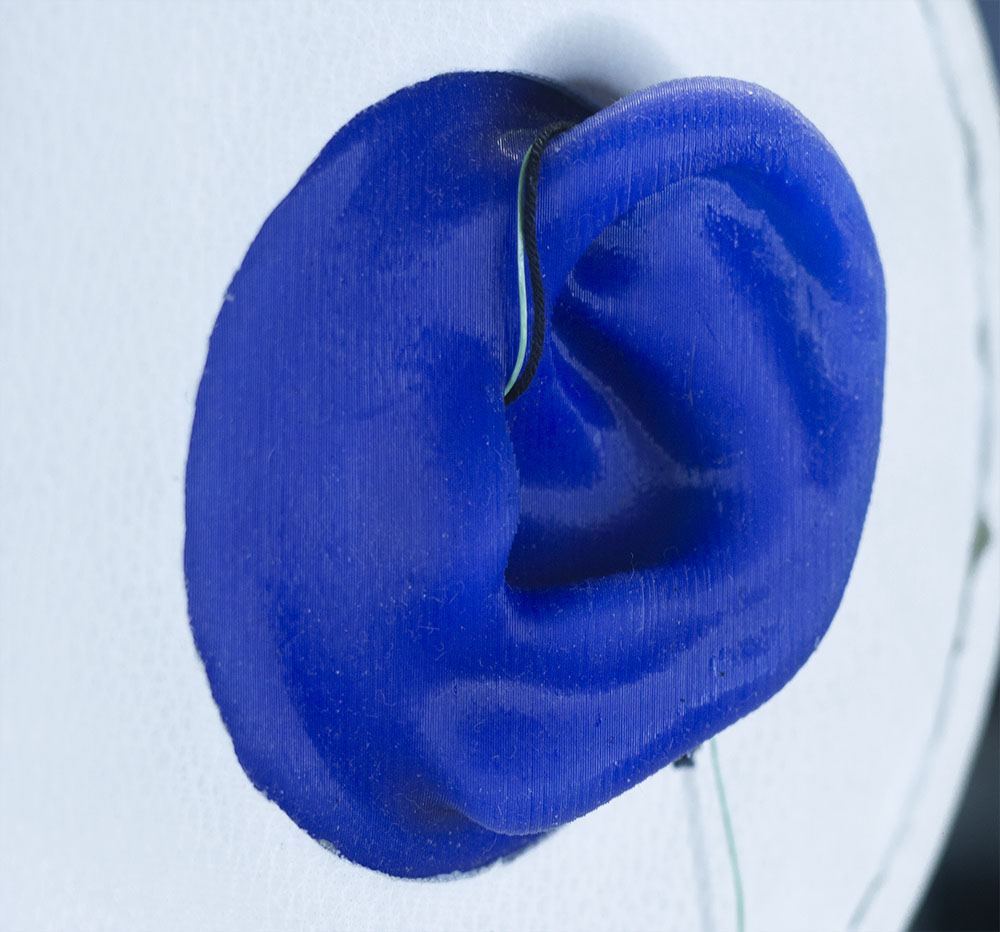

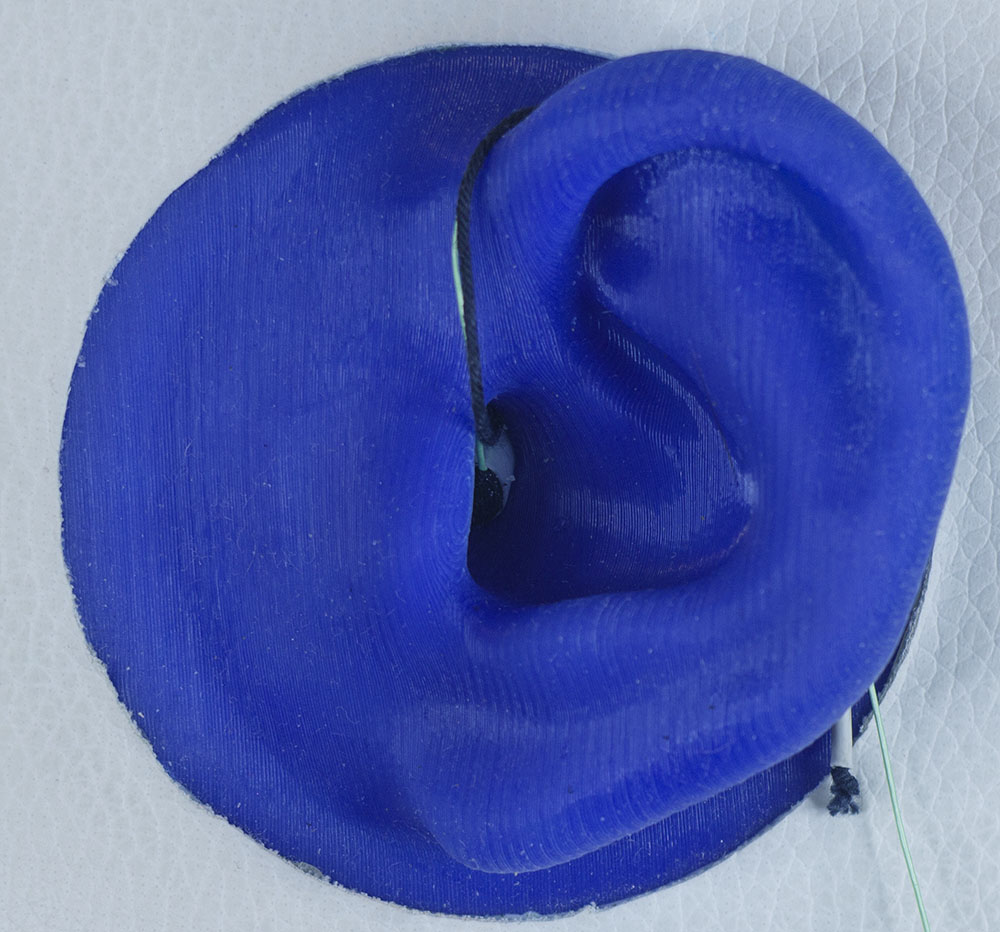

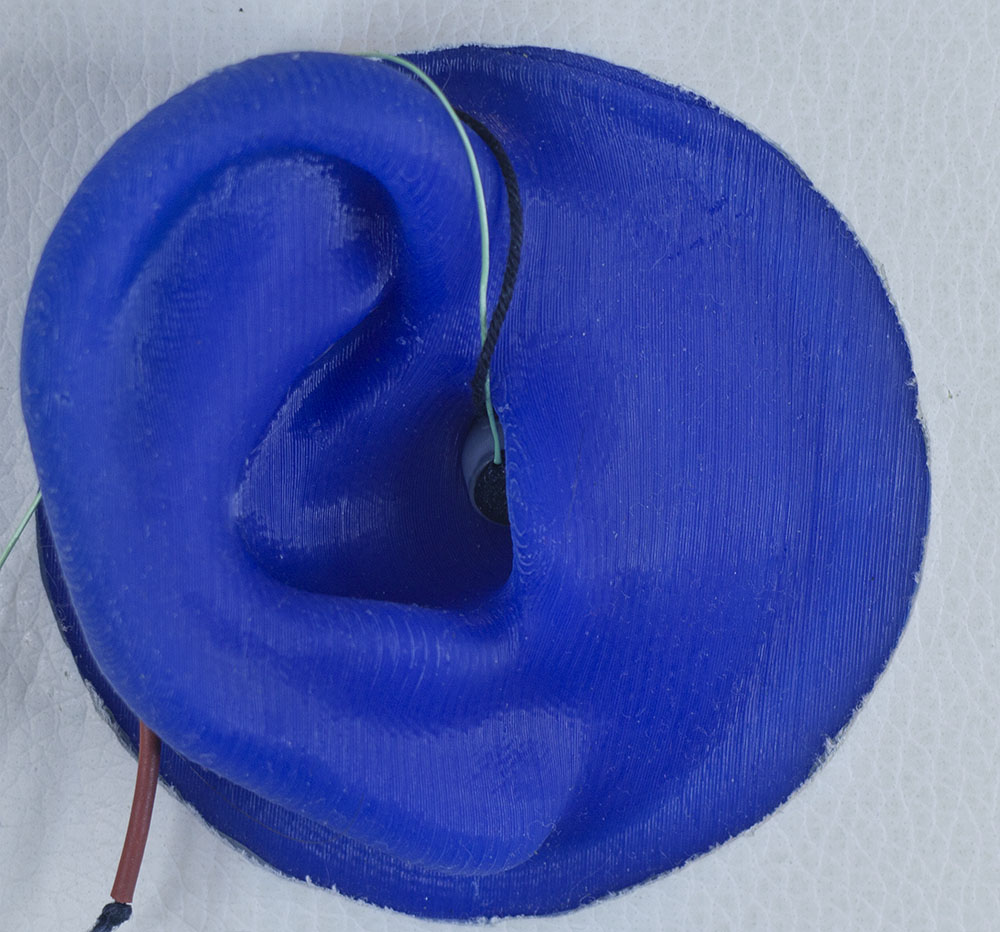

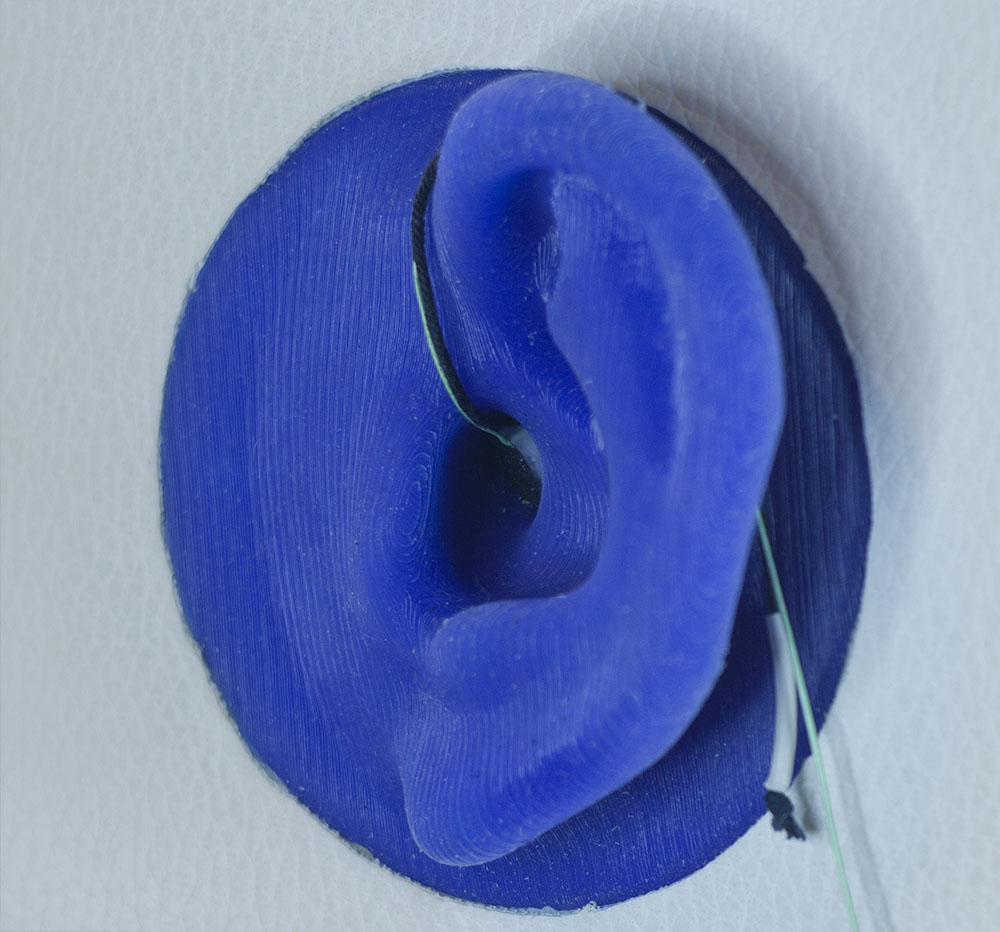

Для теста использовалось четыре посадки микрофона. Идеальной посадкой считается №3, где микрофон помещается в ушной канал после его поворота.

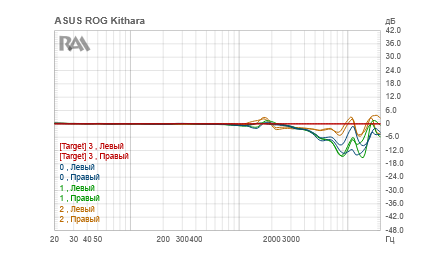

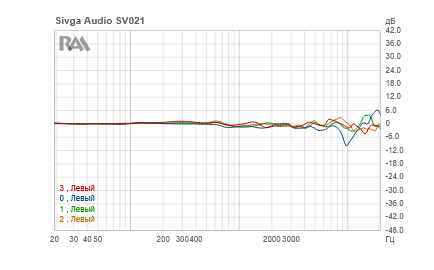

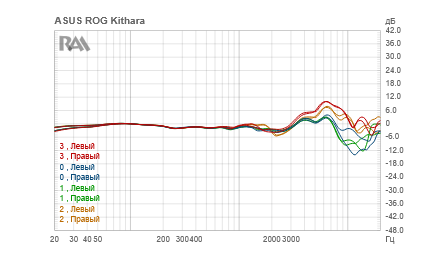

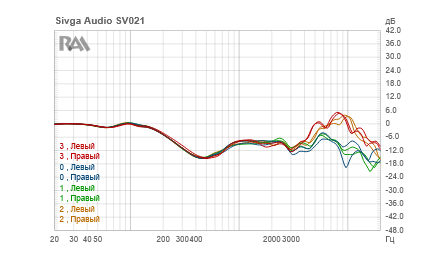

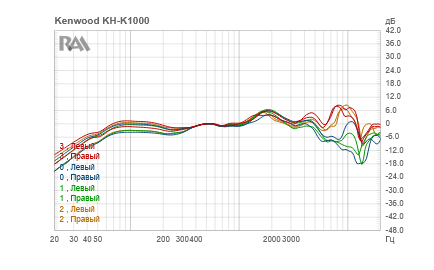

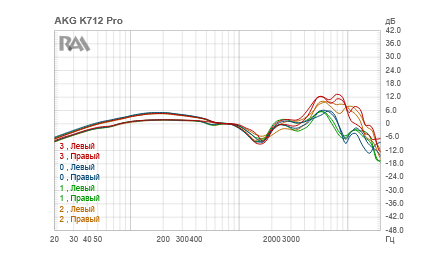

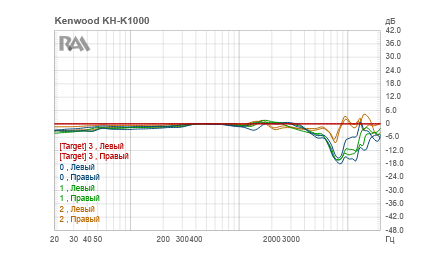

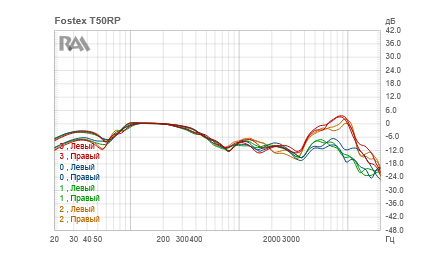

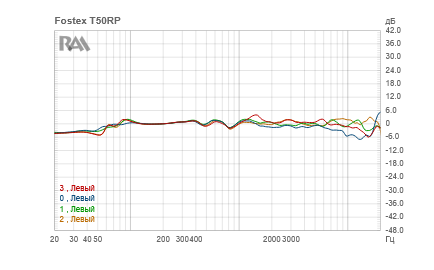

Из полученных графиков хорошо видно, что выше 1 кГц АЧХ становится зависимой от посадки микрофона. При неглубокой посадке наблюдается просадка высоких частот. Так, же, при нахождении микрофона с неглубокими посадками, расхождение между правым и левым каналом может быть более непредсказуемо в области высоких частот.

Таким образом, при коррекции АЧХ у наушников необходимо риентироваться только на частотный диапазон ниже 1 кГц, а высокочастотный диапазон для сопоставления с целевыми кривыми использовать от измерения от соответствующем стенда.

При выборе вариантов RAA Live Measurement System между униварсальным, укороченным и кастомозированным, стоит выбрать именно тот вариант, который может обеспечить наиболее глубокую посадку. До приобретения основного набора можно попробовать демонстрационный набор.
