Обзор Hiby FC6

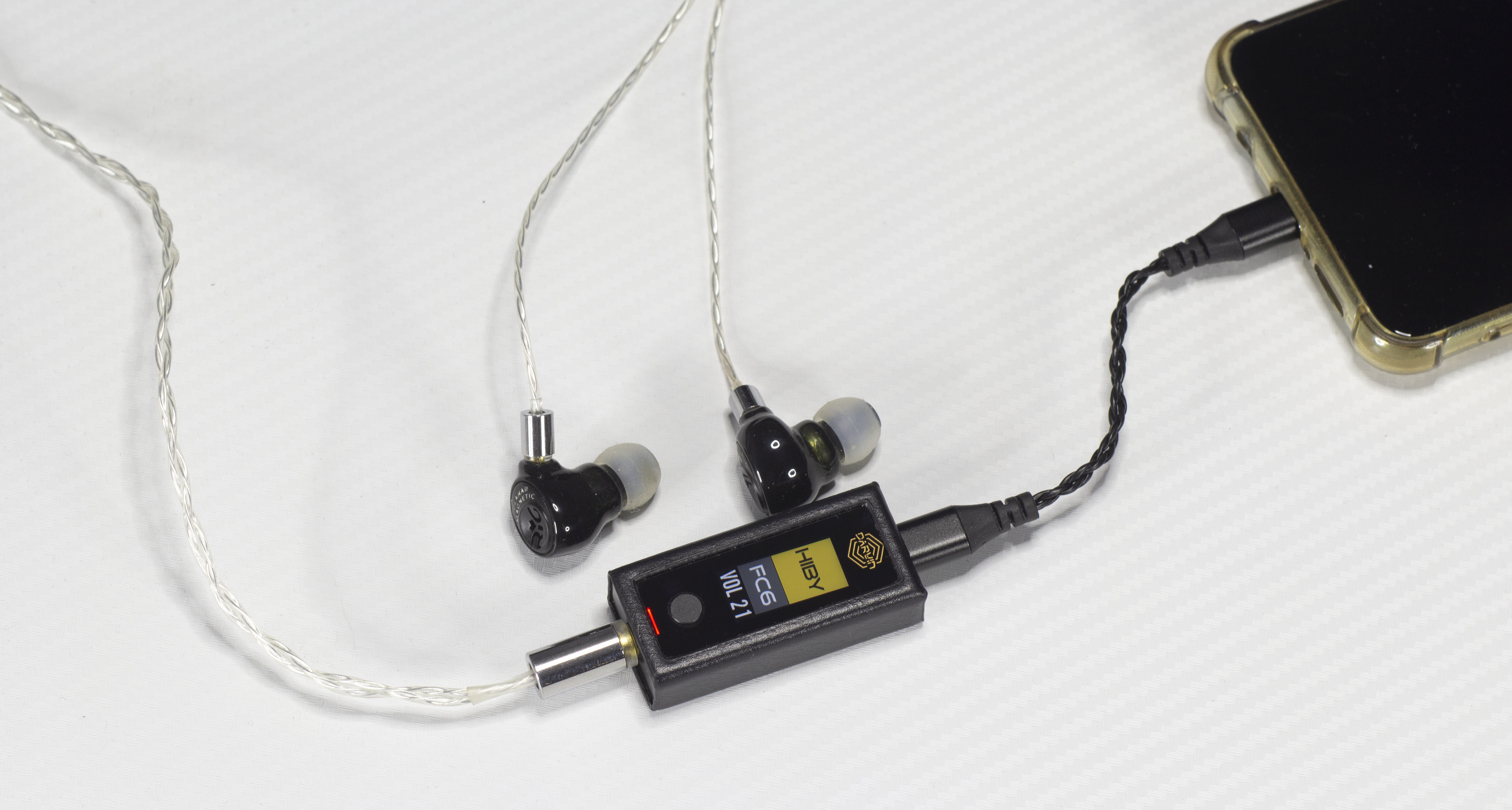

Hiby FC6 представляет собой донгл/свисток с небалансным выходом на наушники. Главной особенностью является ЦАП с собственной архитектурой R2R, которая называется Darvin. Аналогичные ЦАП используются в ранее рассмотренных плеерах RS2, RS6 и RS8.
Компактных ЦАП на базе R2R для смартфона, планшета или ноутбука довольно мало, основным конкурентом FC6 является Cayin RU6.
Компактных ЦАП на базе R2R для смартфона, планшета или ноутбука довольно мало, основным конкурентом FC6 является Cayin RU6.

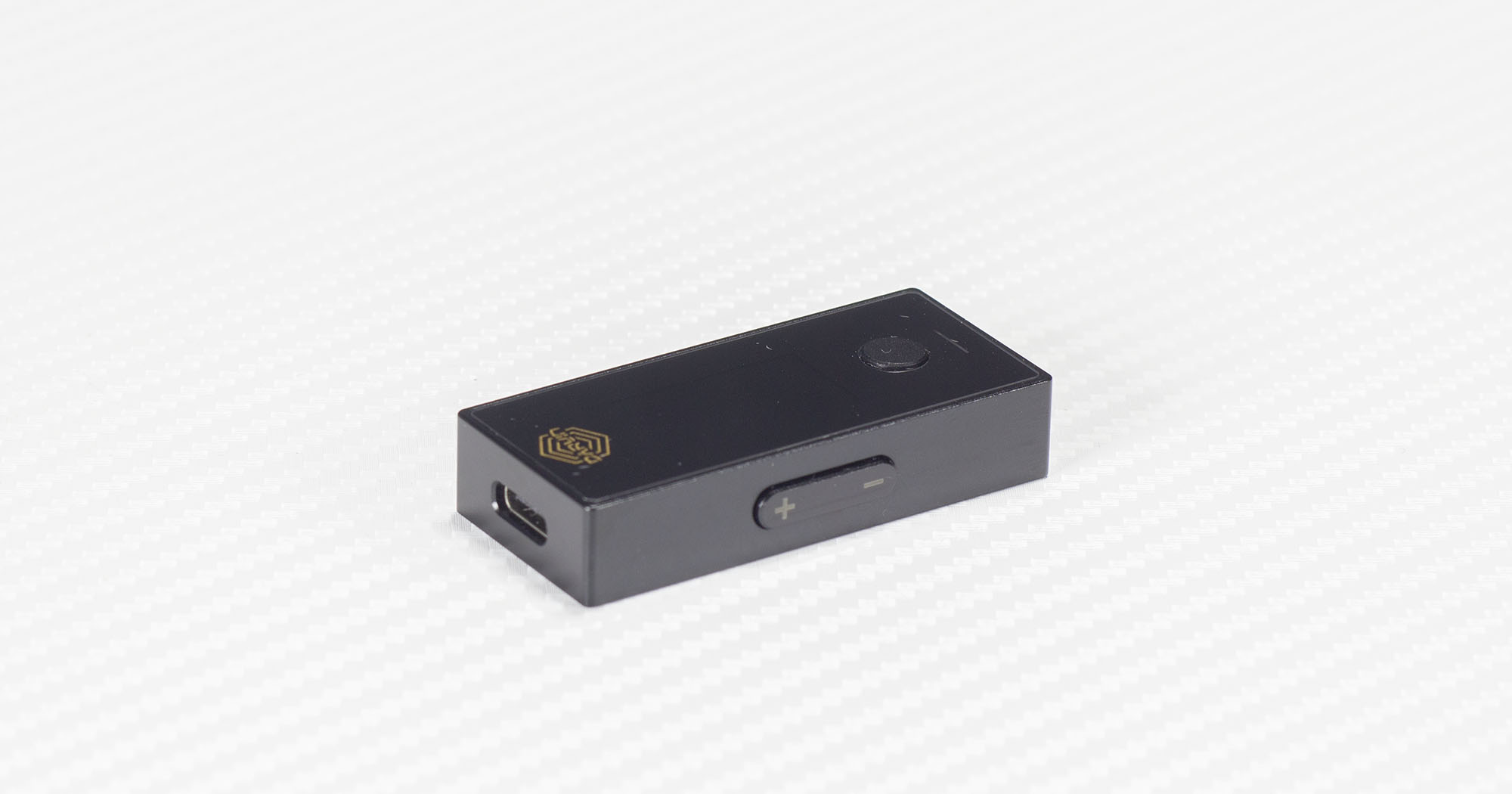

Hiby FC6

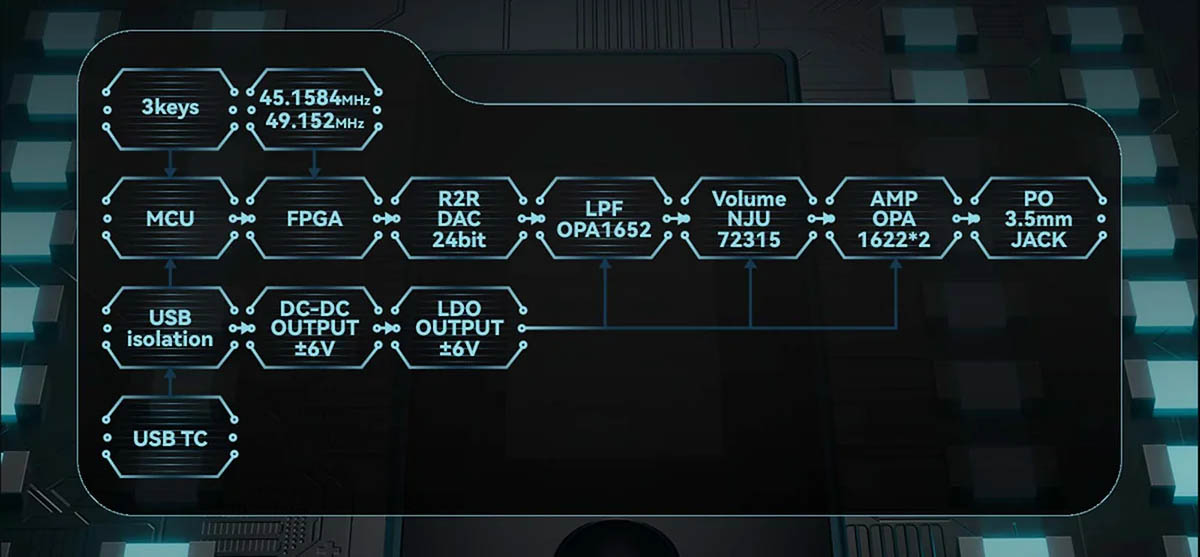

FC6 поддерживает 768 кГц с входной разрядностью данных в 32 бит и DSD c кратностью 512 к базовой частоте 44.1 кГц.
Регулировка громкости сделана через дискретный регулятор NJU 72315, что является единственно верным решением для ЦАП с архитектурой R2R. Регулировать уровень громкости до ЦАП здесь не рекомендуется, т.к. произойдет снижение разрядности сигнала.
FC6 поддерживает воспроизведение в режиме NOS и передискретизацией с несколькими фильтрами. Дополнительно заявлена поддержка Darvin HDR, позволяющая снизить искажения на тихих уровнях сигнала. В прошивке 1.06 добавлена возможность отключения HDR.
Усилитель заявлен дискретным, что является условностью, т.к. это не сборка из отдельных транзисторов, а два ОУ OPA 1622 (как в плеерах RS2 и RS6).
Регулировка громкости сделана через дискретный регулятор NJU 72315, что является единственно верным решением для ЦАП с архитектурой R2R. Регулировать уровень громкости до ЦАП здесь не рекомендуется, т.к. произойдет снижение разрядности сигнала.
FC6 поддерживает воспроизведение в режиме NOS и передискретизацией с несколькими фильтрами. Дополнительно заявлена поддержка Darvin HDR, позволяющая снизить искажения на тихих уровнях сигнала. В прошивке 1.06 добавлена возможность отключения HDR.
Усилитель заявлен дискретным, что является условностью, т.к. это не сборка из отдельных транзисторов, а два ОУ OPA 1622 (как в плеерах RS2 и RS6).

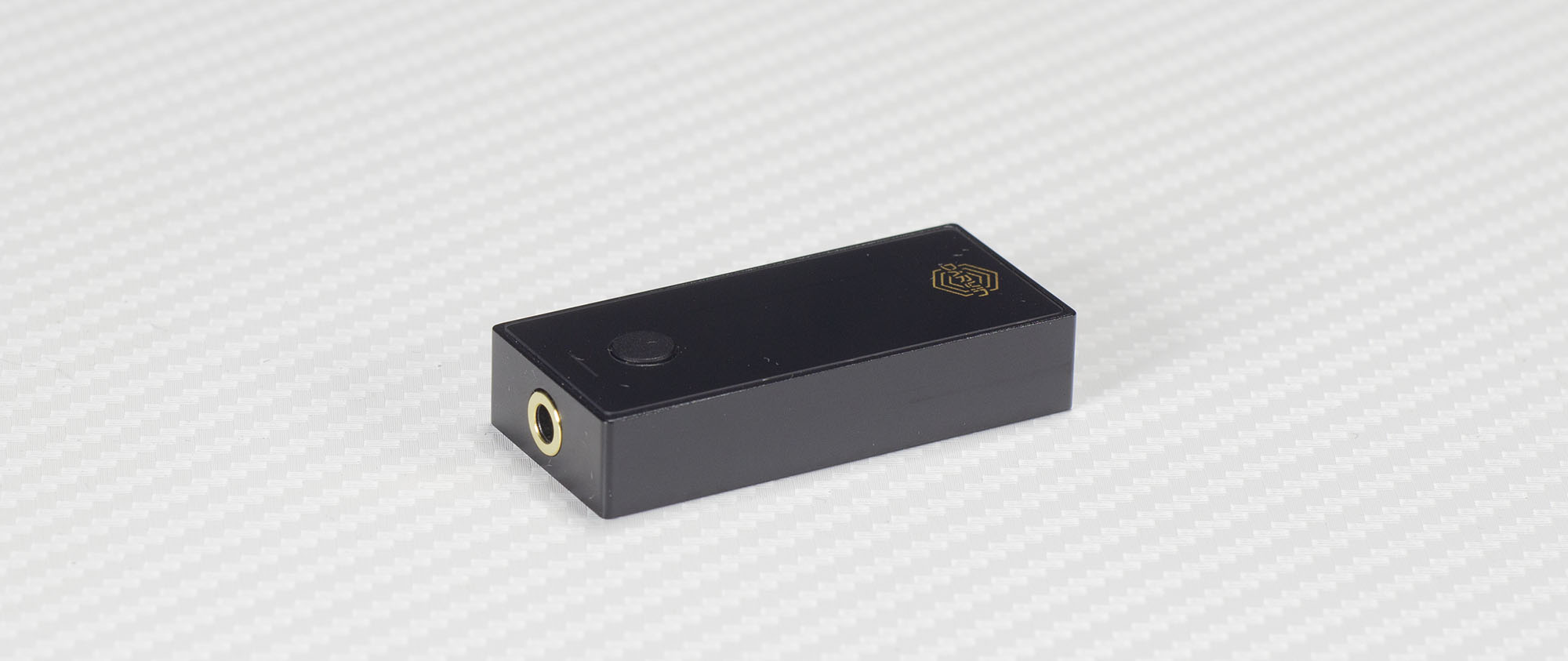

Hiby FC6
Каждый продукт в RAA тестируется как черный ящик типовым набором тестов, как видеокарта или процессор в популярном “бенчмарке”. По итогам тестирования все результаты загружаются в онлайн базу RAA. По этим данным из базы возможно построение графиков или сравнительных таблиц.
На сайте есть раздел со страницами для сравнений графиков и характеристик
. Дополнительно для каждого протестированного продукта формируются типовые страницы отчетов с определенным набором графиков для быстрой оценки продукта. При клике на любой график из отчета происходит перемещение на соответствующую страницу сравнения, где можно подгрузить аналогичные графики любого другого продукта (в мобильной версии сайта по ссылке под графиком).
У "свистков/донглов" аналоговые выходы тестируются в двух режимах - линейного выхода
в качестве источника под внешний усилитель и как усилитель для наушников на соответствующих нагрузках: 16, 24, 30, 60, 100, 200, 300, 750 Ом и без нагрузки под универсальную блок-схему усилителя.
Так как в FC6 существуют различные настройки для ЦАП, то в качестве линейного выхода FC6 был протестирован типовыми тестами в каждом режиме и для каждого режима сформирован отдельный отчет. Ссылки на отчеты содержатся в основном меню навигации продукта.
Линейный выход - отчеты
Прошивка 1.06 с включенным HDR
Прошивка 1.06 с выключенным HDR
Прошивка 1.06 - воспроизведение DSD
Прошивка 1.04
Усилитель для наушников
Традиционно, помимо профессиональных отчетов из графиков и общих пояснений рядом с ними, для усилителей есть простые отчеты для “чайников”.
Дополнительно в меню навигации есть ссылки на подбор наушников к усилителю и ссылки на все доступные страницы сравнения, в которые сразу подгружаются доступные типовые графики из всех отчетов.
Обзор ниже, это промежуточная версия между простыми и профессиональными отчетами для пояснения ключевых графиков и демонстрации примеров, как можно сравнить FC 06 с каким-либо другим донглом, плеером, ЦАП или оценить его совместимость с различными наушниками. Дополнительно разбирается то, что не входит в шаблонизированные отчеты, или что не слишком очевидно для обычного посетителя сайта. Актуальность освещения тех или иных вопросов оценивается через обратную связь (общение в VK или Telegram).
На сайте есть раздел со страницами для сравнений графиков и характеристик
. Дополнительно для каждого протестированного продукта формируются типовые страницы отчетов с определенным набором графиков для быстрой оценки продукта. При клике на любой график из отчета происходит перемещение на соответствующую страницу сравнения, где можно подгрузить аналогичные графики любого другого продукта (в мобильной версии сайта по ссылке под графиком).
У "свистков/донглов" аналоговые выходы тестируются в двух режимах - линейного выхода
в качестве источника под внешний усилитель и как усилитель для наушников на соответствующих нагрузках: 16, 24, 30, 60, 100, 200, 300, 750 Ом и без нагрузки под универсальную блок-схему усилителя.
Так как в FC6 существуют различные настройки для ЦАП, то в качестве линейного выхода FC6 был протестирован типовыми тестами в каждом режиме и для каждого режима сформирован отдельный отчет. Ссылки на отчеты содержатся в основном меню навигации продукта.
Линейный выход - отчеты
Прошивка 1.06 с включенным HDR
- Fast Late HDR On v1.06
- Fast Normal HDR On 16 bit v1.06
- Fast Normal HDR On 16-24 bit v1.06
- Fast Normal HDR On 24 bit v1.06
- Min Phase HDR On v1.06
- Slow Late HDR On v1.06
- Slow Normal HDR On v1.06
Прошивка 1.06 с выключенным HDR
- Fast Normal HDR Off 16 bit v1.06
- Fast Normal HDR Off 16-24 bit v1.06
- Fast Normal HDR Off 24 bit
- Min Phase HDR Off v1.06
- Slow Late HDR Off v1.06
- Slow Normal HDR Off v1.06
Прошивка 1.06 - воспроизведение DSD
Прошивка 1.04
- Fast Late v1.04
- Fast Normal 16 bit v1.04
- Fast Normal 24 bit v1.04
- Min Phase v1.04
- NOS 24 bit v1.04
- Slow Late v1.04
- Slow Normal v1.04
Усилитель для наушников
Традиционно, помимо профессиональных отчетов
из графиков и общих пояснений рядом с ними, для усилителей есть простые отчеты для “чайников”.
Дополнительно в меню навигации есть ссылки на подбор наушников к усилителю
и ссылки на все доступные страницы сравнения, в которые сразу подгружаются доступные типовые графики из всех отчетов.
Обзор ниже, это промежуточная версия между простыми и профессиональными отчетами для пояснения ключевых графиков и демонстрации примеров, как можно сравнить FC 06 с каким-либо другим донглом, плеером, ЦАП или оценить его совместимость с различными наушниками. Дополнительно разбирается то, что не входит в шаблонизированные отчеты, или что не слишком очевидно для обычного посетителя сайта. Актуальность освещения тех или иных вопросов оценивается через обратную связь (общение в VK или Telegram).
Hiby FC6
Оценка объективных измерений
Линейный выход
Качество реализации
При сравнении нескольких спектров, гармоники часто перекрывают друг друга и в сервисе сравнения RAA есть возможность отображения спектров со смещением по горизонтали. Это позволяет устранить перекрытие гармоник и увидеть все их уровни.
Обычно сравнивают спектры на сигнале с уровнем близким к 0 dBFS и небольшим уровнем в -60 dBFS. В первом варианте определяют характеристику гармонических искажений (или SINAD), во втором - динамический диапазон.
Характеристика гармонических искажений обычно показывает качество реализованной обвязки ЦАП передаточной характеристики с ограничением в области максимальных амплитуд.
Динамический диапазон в свою очередь показывает линейность ЦАП и передаточные характеристики с ограничением в области минимальных амплитуд и по всему диапазону амплитуд.
, гармоники часто перекрывают друг друга и в сервисе сравнения RAA есть возможность отображения спектров со смещением по горизонтали. Это позволяет устранить перекрытие гармоник и увидеть все их уровни.
Обычно сравнивают спектры на сигнале с уровнем близким к 0 dBFS и небольшим уровнем в -60 dBFS. В первом варианте определяют характеристику гармонических искажений (или SINAD), во втором - динамический диапазон.
Характеристика гармонических искажений обычно показывает качество реализованной обвязки ЦАП передаточной характеристики
с ограничением в области максимальных амплитуд.
Динамический диапазон в свою очередь показывает линейность ЦАП и передаточные характеристики с ограничением в области минимальных амплитуд
и по всему диапазону амплитуд.
Для быстрой оценки спектров во всем диапазоне уровня основного тона от 0 до -90 dBFS существует альтернативный график уровней гармоник со 2-ой по 20-тую. Таким образом, можно оценить характер изменения спектра одной картинкой, а не просмотром более 20-ти отдельных спектров, доступных в отчете или сервисе сравнения.
В режиме NOS видно, что с понижением уровня основного тона, гармоники спадают лишь в области максимальных амплитуд. Результат в целом типичный для большинства R2R ЦАП и на отдельной странице есть общее сравнение. Разница между звуковым потоком в 16 и 24 бит в соответствующем тесте есть, но остается впечатление, применяется чуть разный алгоритм понижения разрядности.
При активации оверсемплинга ситуация с уровнем гармоник практически не меняется. Но, если есть дополнительная активация режима HDR, то видно понижение уровня гармоник в районе -18 dBFS и -50 dBFS. Ранее в обзоре RS6 такое снижение было лишь в районе - 18 dBFS. Так что эта технология не стоит на месте и развивается. Другое дело, как это работает, информации нет, и звук с этой технологией нравится не всем.
При воспроизведении DSD искажения самые высокие, вероятно тут нет отдельного дельта-сигма ЦАП исключительно для DSD. Для раскрытия полного потенциала имеет смысл делать конвертацию в PCM для FC6.
Помня о сюрпризах в других продуктах на ЦАП с архитектурой R2R, были сделаны дополнительные измерения не только для 24 бит, но и 16 бит, и 16 бит, воспроизведенных как 24 бит. Здесь сюрпризов или явных аномалий, как у P6 Pro не оказалось.
В режиме NOS видно, что с понижением уровня основного тона, гармоники спадают лишь в области максимальных амплитуд. Результат в целом типичный для большинства R2R ЦАП и на отдельной странице есть общее сравнение
. Разница между звуковым потоком в 16 и 24 бит в соответствующем тесте есть, но остается впечатление, применяется чуть разный алгоритм понижения разрядности.
При активации оверсемплинга ситуация с уровнем гармоник практически не меняется. Но, если есть дополнительная активация режима HDR, то видно понижение уровня гармоник в районе -18 dBFS и -50 dBFS. Ранее в обзоре RS6 такое снижение было лишь в районе - 18 dBFS. Так что эта технология не стоит на месте и развивается. Другое дело, как это работает, информации нет, и звук с этой технологией нравится не всем.
При воспроизведении DSD искажения самые высокие, вероятно тут нет отдельного дельта-сигма ЦАП исключительно для DSD. Для раскрытия полного потенциала имеет смысл делать конвертацию в PCM для FC6.
Помня о сюрпризах в других продуктах на ЦАП с архитектурой R2R, были сделаны дополнительные измерения не только для 24 бит, но и 16 бит, и 16 бит, воспроизведенных как 24 бит. Здесь сюрпризов или явных аномалий, как у P6 Pro не оказалось.
Настройки фильтров ЦАП
У FC6 есть несколько настроек цифровых фильтров ЦАП. Цифровой фильтр - это алгоритм апсемплинга, где идет расчет промежуточных координат волны. Для основных частот дискретизации в 44.1 кГц и 48 кГц фильтр работает как апсемплер с коэффициентом 2х.
Normal и Late отличаются частотами, после которых начинается спад АЧХ в области высоких частот. Fast и Slow незначительно отличаются крутизной спада.
Все варианты, кроме Minimal - симметричные. NOS работает корректно.
. Цифровой фильтр - это алгоритм апсемплинга, где идет расчет промежуточных координат волны. Для основных частот дискретизации в 44.1 кГц и 48 кГц фильтр работает как апсемплер с коэффициентом 2х.
Normal и Late отличаются частотами, после которых начинается спад АЧХ в области высоких частот. Fast и Slow незначительно отличаются крутизной спада.
Все варианты, кроме Minimal - симметричные. NOS работает корректно.
Усилитель для наушников

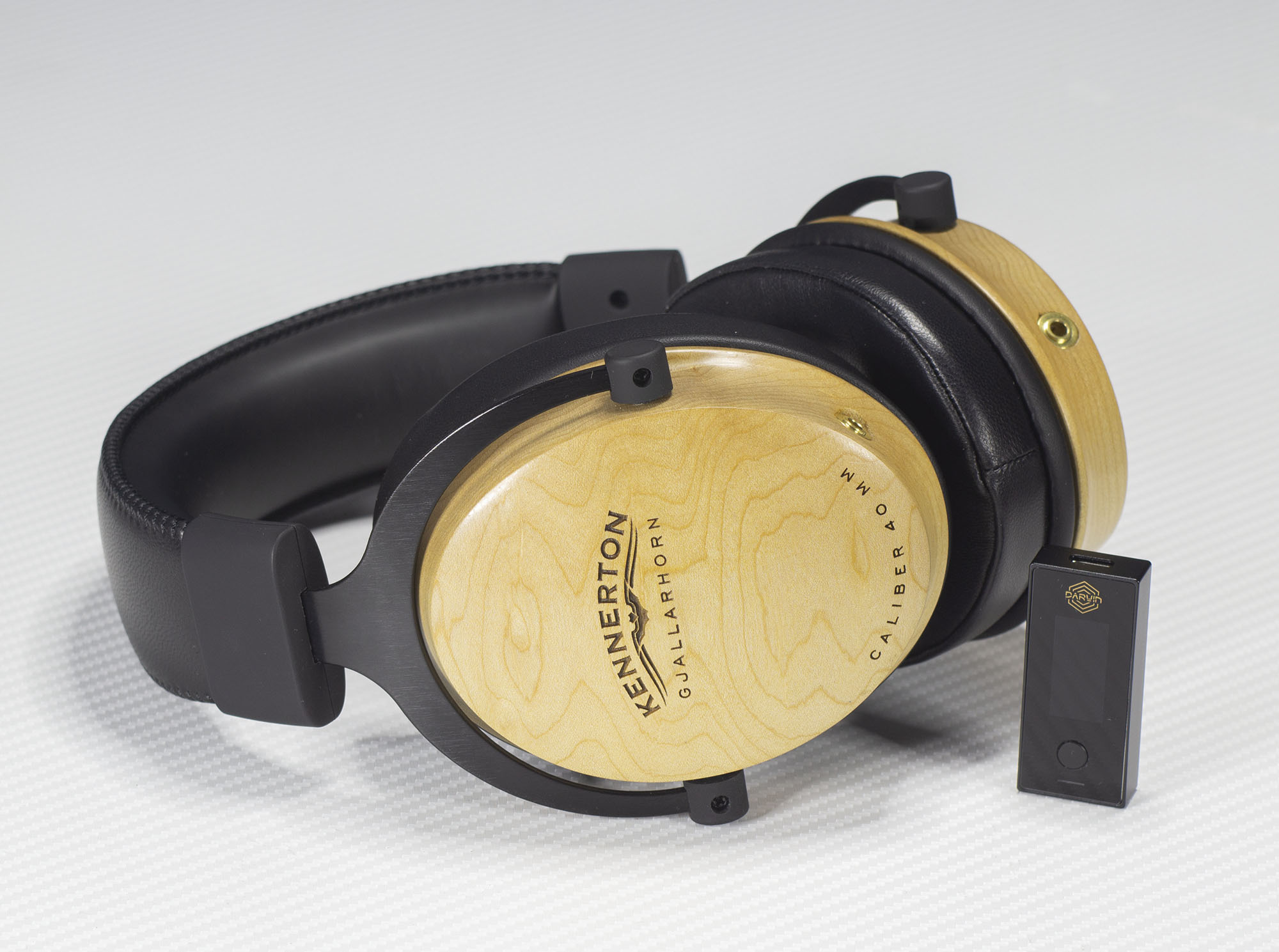

Hiby FC6 и Kennerton Gjallarhorn GH 40
У FC6 обычный небалансный усилитель для наушников, без альтернативы в виде балансного. Особенности типов усилителей разобраны в отдельном материале. Для прямого сравнения параметров будет разумно взять прямого конкурента в виде Cayin RU6. Для полной картины в анализ добавлен MyST PortaDAC 1866OCUB v.3. Это конечно уже не донгл, а портативный ЦАП с аккумулятором, но он аналогично использует R2R ЦАП.
. Для прямого сравнения параметров будет разумно взять прямого конкурента в виде Cayin RU6. Для полной картины в анализ добавлен MyST PortaDAC 1866OCUB v.3. Это конечно уже не донгл, а портативный ЦАП с аккумулятором, но он аналогично использует R2R ЦАП.
Так как разницу в громкости мы воспринимаем не линейно, а кратно, то не только конечное звуковое давление выражается в дБ SPL вместо Па (Паскаль), но и аналогично напряжение вместо ВRMS выражается в dBV. Слева на графике показаны значения напряжения в ВRMS. Сетка графика имеет шаг в 6 дБ, что кратно удвоению напряжения. Человек субъективно может различить разницу в громкости в 1 дБ.
FC6 на 1 дБ тише, чем небалансный выход RU6 и на 7 дБ тише балансного выхода. PortaDAC 1866OCUB формально громче на 3.7 дБ. Формальность относительно PortaDAC 1866OCUB заключается в том, что у него ненулевое выходное сопротивление и при подключенных наушниках напряжение будет снижаться (примеры рассмотрены ниже).
В этом сервисе можно выбрать произвольное количество источников для сравнения и увидеть их распределение по громкости в режиме "Напряжение". Т.к. на графике большое количество столбцов становится менее наглядным, то для сравнения большого количества с возможностью сортировки лучше подходит другой сервис - основных параметров усилителей.
В этом сервисе
можно выбрать произвольное количество источников для сравнения и увидеть их распределение по громкости в режиме "Напряжение". Т.к. на графике большое количество столбцов становится менее наглядным, то для сравнения большого количества с возможностью сортировки лучше подходит другой сервис - основных параметров усилителей.
Если напряжение дает представление о максимальной громкости, то ток позволяет сравнить максимальную громкость до роста искажений на низкоомной нагрузке (наушниках).
Ток аналогично приводится в децибелах, которые позволяют более адекватно оценить относительную разницу, где 1 дБ это та разница, которую мы способны услышать. Более того, значение максимального уровня тока зависит как от температурных условий, так и от шага настраиваемой громкости в устройстве и небольшая погрешность в 1-2 дБ неизбежна. С позиции конечной громкости такая погрешность не является критичной и вполне наглядна. А вот значения в Амперах могут ввести в заблуждение и казаться больше, чем они есть на самом деле.
Здесь у FC6 выходной уровень ниже почти на 3 дБ, чем у RU6 с небалансного выхода, но выше на 6 дБ с балансного выхода. Таким образом, если подбирать донгл с R2R ЦАП под низкоомные наушники, то более громкий балансный выход RU6 будет менее удачным.
У PortaDAC 1866OCUB выходной ток выше на 5 дБ, чем у FC6.
Если напряжение дает представление о максимальной громкости, то ток позволяет сравнить максимальную громкость до роста искажений на низкоомной нагрузке (наушниках).
Ток аналогично приводится в децибелах, которые позволяют более адекватно оценить относительную разницу, где 1 дБ это та разница, которую мы способны услышать. Более того, значение максимального уровня тока зависит как от температурных условий, так и от шага настраиваемой громкости в устройстве и небольшая погрешность в 1-2 дБ неизбежна. С позиции конечной громкости такая погрешность не является критичной и вполне наглядна. А вот значения в Амперах могут ввести в заблуждение и казаться больше, чем они есть на самом деле.
Здесь у FC6 выходной уровень ниже почти на 3 дБ, чем у RU6 с небалансного выхода, но выше на 6 дБ с балансного выхода. Таким образом, если подбирать донгл с R2R ЦАП под низкоомные наушники, то более громкий балансный выход RU6 будет менее удачным.
У PortaDAC 1866OCUB выходной ток выше на 5 дБ, чем у FC6.
С помощью сервисов-инструментов RAA можно оценить возможности USB-ЦАП с разными наушниками в связке.
На первом графике показаны выбранные ЦАП в связке с низкоомными наушникам Kennerton Gjallarhorn GH 40. На втором с высокоомными Sivga Audio SV023. Из-за того, что низкоомные наушники потребляют большой ток, при превышении определенного уровня громкости в звуке будут нежелательные артефакты в виде хрипа. Эта зона в столбцах выглядит темно серой зоной (балансный выход RU6 с GH 40). Там, где столбец окрашен в насыщенный цвет, в этом диапазоне громкости звучание усилителя будет наиболее качественным. В примере видно, что с GH 40 в теории можно развить громкость до 127 дБ SPL (без учета перегрузочной способности самих наушников) c FC6. C RU6 с балансного выхода максимальный потолок в 134 дБ SPL, но так как тока для такого уровня не хватит, то качественно можно выжать лишь 122 дБ SPL. В реальности, на музыке с широким динамическим диапазоном эти уровни громкости в среднем будут ощущаться на 9-15 дБ тише.
С высокоомными наушниками распределение по громкости остается схожим, а общий уровень тише,. т.к. меньше чувствительность у самих наушников. Хватит ли максимального уровня в 114 дБ SPL c FC6? Каждый слушает со своей комфортной громкостью, и если ее для себя определить, то можно быстро и безошибочно понять, подойдет ли конкретный источник с конкретными наушниками или нет. Возможно, для одного связка из FC6 и SV023 обладает значительным запасом по громкости, а для другого будет безнадежно тихая. В примерах на графике такой уровень показан как 99 дБ SPL в виде пунктирной линии.
С высокоомными наушниками ограничения по току нет и конечный уровень звукового давления получается из сложения максимального уровня напряжения с усилителя и чувствительности наушников. Свои наушники в этом сервисе сравнения вы можете проверить самостоятельно, если они есть в базе RAA.
Самое главное, ориентироваться не на самый "громкий" USB-ЦАП, а на функциональность и достаточный для себя уровень громкости. Тем более, что каждый свисток обладает своим звучанием и все эти нюансы результаты измерений не покажут. А вот брать заведомо тихий комбайн (который пусть и более качественнее звучит) это примерно то же самое, что и пользоваться Sennheiser HD 800 в метро (шумном транспорте).
В сравнении близких по стоимости моделей видно, что разница между всеми выбранными для примера свистками не слишком большая. Субъективно на слух прикинуть разницу в громкости можно самостоятельно.
С высокоомными наушниками распределение по громкости остается схожим, а общий уровень тише,. т.к. меньше чувствительность
у самих наушников. Хватит ли максимального уровня в 114 дБ SPL c FC6? Каждый слушает со своей комфортной громкостью, и если ее для себя определить, то можно быстро и безошибочно понять, подойдет ли конкретный источник с конкретными наушниками или нет. Возможно, для одного связка из FC6 и SV023 обладает значительным запасом по громкости, а для другого будет безнадежно тихая. В примерах на графике такой уровень показан как 99 дБ SPL в виде пунктирной линии.
С высокоомными наушниками ограничения по току нет и конечный уровень звукового давления получается из сложения максимального уровня напряжения с усилителя и чувствительности наушников. Свои наушники в этом сервисе сравнения вы можете проверить самостоятельно, если они есть в базе RAA.
Самое главное, ориентироваться не на самый "громкий" USB-ЦАП, а на функциональность и достаточный для себя уровень громкости. Тем более, что каждый свисток обладает своим звучанием и все эти нюансы результаты измерений не покажут. А вот брать заведомо тихий комбайн (который пусть и более качественнее звучит) это примерно то же самое, что и пользоваться Sennheiser HD 800 в метро (шумном транспорте).
В сравнении близких по стоимости моделей видно, что разница между всеми выбранными для примера свистками не слишком большая. Субъективно на слух прикинуть разницу в громкости можно самостоятельно
.
На графиках выше два варианта, уровни звукового давления в связках по всему частотному диапазону и сравнение непосредственно АЧХ без учета выставленной громкости.
Выше в примерах практически всегда был громче PortaDAC 1866OCUB (с небалансных выходов). Если подключить совсем низкоомные наушники и в каждом случае выставить максимальный уровень громкости, то мы получим уже другое распределение громкости. В примере предполагается, что Campfire Andromeda сможет выдержать указанные звуковые давления (на самом деле, скорее всего нет). Пунктирной линией показан график импеданса Campfire Andromeda, где в области низких частот сопротивление около 4 Ом, а в области высоких частот повышается почти до 30 Ом. У FC6 и RU6 сопротивление на выходе не превышает 1 Ом и АЧХ Campfire Andromeda с ними не отличается. График АЧХ c PortaDAC 1866OCUB с выходным сопротивлением в 10 Ом имеет отличия в виде приподнятых ВЧ, схожих по своей форме с кривой импеданса Andromeda.
Если смотреть на график АЧХ без учета громкости, то мы видим подъем в области ВЧ. Если же смотреть на график звукового давления, то мы видим истинную природу изменения АЧХ, где области с низким сопротивлением наушников "проседают" в большей степени и тем самым мы получаем другую АЧХ и другое распределение максимальной громкости.
Зависимость напряжения на выходе усилителя от сопротивления наушников хорошо показывается в сервисе напряжение и чувствительность
Выше в примерах практически всегда был громче PortaDAC 1866OCUB (с небалансных выходов). Если подключить совсем низкоомные наушники и в каждом случае выставить максимальный уровень громкости, то мы получим уже другое распределение громкости. В примере предполагается, что Campfire Andromeda сможет выдержать указанные звуковые давления (на самом деле, скорее всего нет). Пунктирной линией показан график импеданса Campfire Andromeda, где в области низких частот сопротивление около 4 Ом, а в области высоких частот повышается почти до 30 Ом. У FC6 и RU6 сопротивление на выходе не превышает 1 Ом и АЧХ Campfire Andromeda с ними не отличается. График АЧХ c PortaDAC 1866OCUB с выходным сопротивлением в 10 Ом имеет отличия в виде приподнятых ВЧ, схожих по своей форме с кривой импеданса Andromeda.
Если смотреть на график АЧХ без учета громкости, то мы видим подъем в области ВЧ. Если же смотреть на график звукового давления, то мы видим истинную природу изменения АЧХ, где области с низким сопротивлением наушников "проседают" в большей степени и тем самым мы получаем другую АЧХ и другое распределение максимальной громкости.
Зависимость напряжения на выходе усилителя от сопротивления наушников хорошо показывается в сервисе напряжение и чувствительность
Hiby FC6 и Kennerton RIG
