В цикле материалов о нелинейных искажениях разобрано:
  • Откуда берутся искажения
  • Как выглядят искажения на разных типах графиков
  • Как увидеть, как понять по графикам, какие искажения слышимые, а какие нет

4.2 Субъективное восприятие

Нелинейные искажения - искажения формы волны по всему диапазону амплитуд

Такой вид искажений близок к искажениям в области минимальных амплитуд, т.к. там искажения возникают на одном участке в области нуля, а тут похожим образом многочисленно по всей амплитуде.

Окрас звука

Нет четкого мнения, как должен меняться звук, какой у него должен быть окрас. Считается, что звучание может быть как более резким-сибилятивным, так и наоборот "смазанным" и менее разборчивым.

Если оттенок небольшой, то всегда возникают споры - это настоящее исходное звучание или это окрас. Дело в том, что нередко возникает противоречивая ситуация.

Если источник воспринимается "ярким/резким", то он притягивает к себе внимание и тем самым более выгодно выделяется на фоне "спокойных" источников, которые воспринимаются тише. При прямом сопоставлении мы один источник воспринимаем как более "детальный" а другой - "вялый". И тут вопрос, "яркость" - это искажения или их отсутствие? "Вялость" - это искажения, или их отсутствие? Каждый будет считать, что тот звук, который ему больше нравится - исходный без искажений.

С точки зрения концепции Hi-End - если яркость воспринимается как оттенок крикливости - то это обязательно нежелательные искажения. При этом ошибкой будет считать, что "не крикливый" источник всегда лучше. Когда мы слушаем музыку на "коротких дистанциях" и музыке уделяется значительное внимание, то яркая подача является плюсом. Но, при прослушивании музыки на "длительной дистанции", когда прослушивание занимает долгое время и порой в фоновом режиме, яркий акцент становится напрягающим фактором.

Это можно сравнить с мониторами, где в одном добавлена четкость и цветность и он воспринимается более детальным и ярким, а во втором все наоборот. Во время фильма первый монитор будет эффектным, но раздражающим при использовании в качестве фоторамки. При длительном прослушивании музыки резкие источники обычно хочется постоянно сделать тише.

Так как исходная музыка и наушники могут сами быть более "резкими" или наоборот "вялыми", то порой компоненты тракта могут друг друга немного компенсировать или наоборот негативно усиливать общий окрас звука.

Неестественность звука

Искажения могут соотнестись и с психологически "опасными" звуками (например с намеком на жужжание насекомых), и на такой звук будет аналогично акцент внимания и последующая усталость с раздражением.

Или может быть эффект как от неправильного освещения, где при низкой яркости холодной температуры света мозг не может понять, почему при дневном свете так плохо все видно. И вроде бы явных искажений нет, и вроде бы громкость достаточна, а деталей толком не слышно.

К слову, когда выбирается качественная портативная техника, то благодаря низкому уровню искажений музыку можно негромко и с удовольствием слушать в шумном транспорте (разумеется, в наушниках закрытого типа с шумоизоляцией). А вот со смартфонов часто обратная ситуация, деталей не слышно и слушатель выкручивает громкость на максимум, но все равно деталей не слышит. И делает вывод, что во всем виноват внешний шум и качественного звука в шумном транспорте быть не может.

Для разных моделей ЦАП или схемотехники может быть сформировано определенное мнение по окрасу звучания (или психоакустическая модель с взаимосвязью от уровня искажений).

Снижение детальности

При высоком уровне искажений обычно возникает претензия к детальности. Это можно объяснить не только искажением формы волны, но и разным уровнем искажения источника звука в левом и правом канале. Если источник не расположен строго по центру, то у него разная амплитуда в правом и левом канале. Из-за разного искажения волны в левом и правом канале получается помимо базового сигнала еще и фантомный, который смазывает положение источника в пространстве или дает дополнительный фоновый призвук в пространстве. Словно мы делаем печать картины с помощью двух одинаковых штампов с одним цветом, где из-за их немного разной формы получаем местами нерезкие края.

Послушать самостоятельно

Послушать искажения от некорректного преобразования разрядности можно в примерах для ОС Android.

Послушать эффект транкейта самостоятельно (некорректного понижения разрядности из 24 в 16 бит) можно через foobar2000.

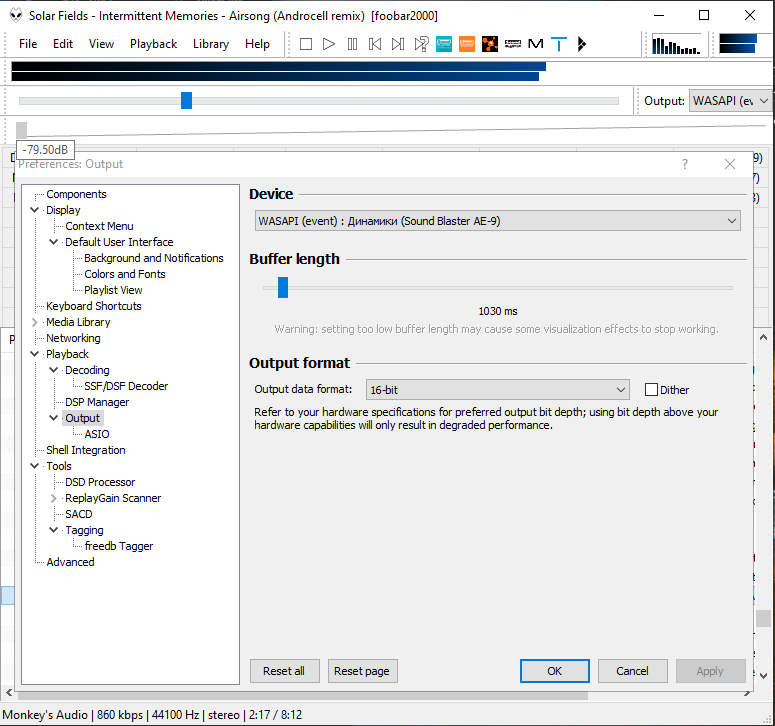

Работа передаточной характеристики устройства

Работа передаточной характеристики устройства



В Foobar2000 нужно выбрать вывод данных в 16 бит без диттера и средствами foobar2000 понизить уровень громкости до малых значений. При прослушивании через высокочувствительные наушники вы хорошо услышите эти искажения.

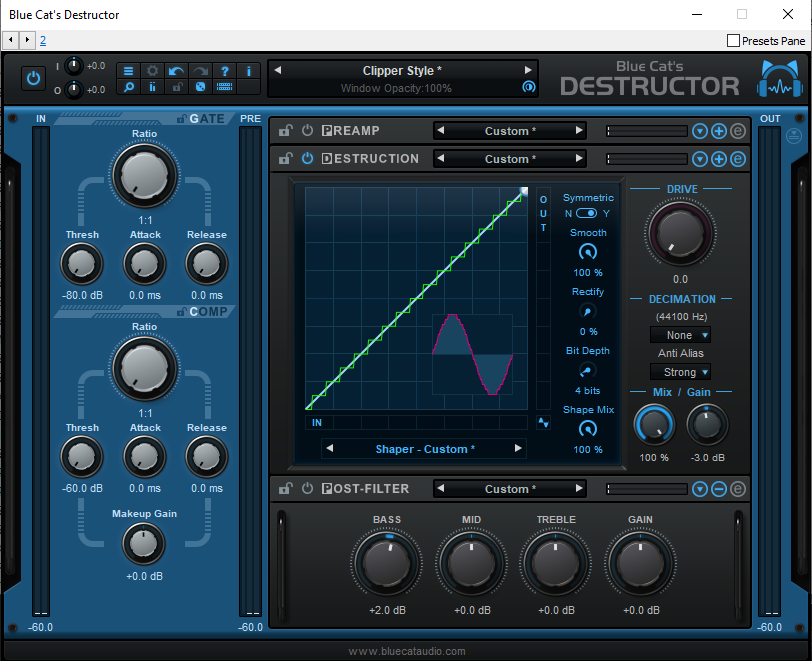

Но самый удобный и универсальный способ - это загрузить VST плагин в foobar2000. Ниже в примере наиболее универсальный и наглядный VST плагин Blue Cat Destructor.
Эмуляция понижения разрядности

Эмуляция понижения разрядности



В плагине нужно отключить лишние секции, дополнительную обработку и настроить передаточную характеристику. Понижение разрядности производится через регулятор Bit Depth.

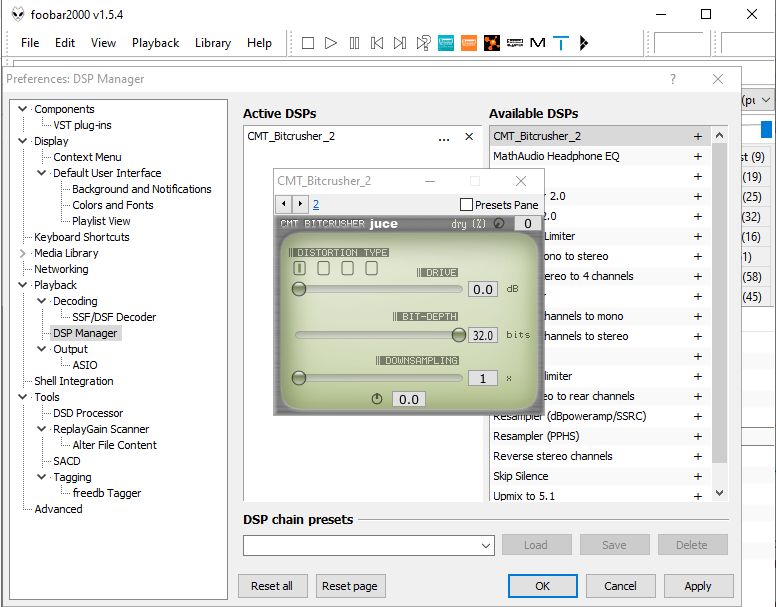

Альтернативный бесплатный плагин - Bitcrusher

Эмуляция понижения разрядности в Bitcrusher

Эмуляция понижения разрядности в Bitcrusher

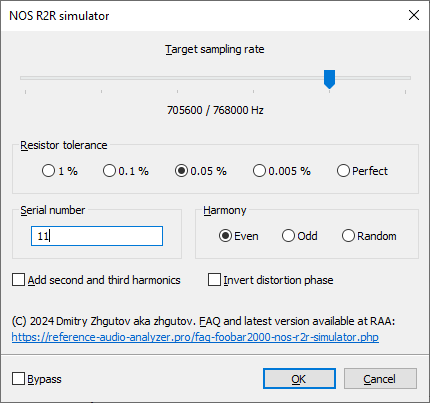

Для оценки звучания R2R ЦАП разработан плагин NOS R2R simulator. В плагине можно задать погрешность резистивной матрицы.

NOS R2R simulator

NOS R2R simulator
