Погрешность записи импульсных характеристик через E-MU1616m


При записи импульсной характеристики с частотой 44.1 кГЦ через E-MU1616m с частотой дискретизации 192 кГц на форму волны оказывает влияние ЦФ от АЦП AK5394. Ниже сравнение с записью импульсных характеристик как через E-MU1616m, так и осциллографов Акип 55444D MSO и Instrustar ISDS220B.

Для сравнения представлены импульсы с Audiolab M-DAC в режимах Sharp/Fast и Transient/NOS. На графиках огибающей можно увидеть различия в уровнях шумовых полок, позволяющих определить начало и конец импульса относительно его центра.

Импульс после ЦФ Sharp/Fast

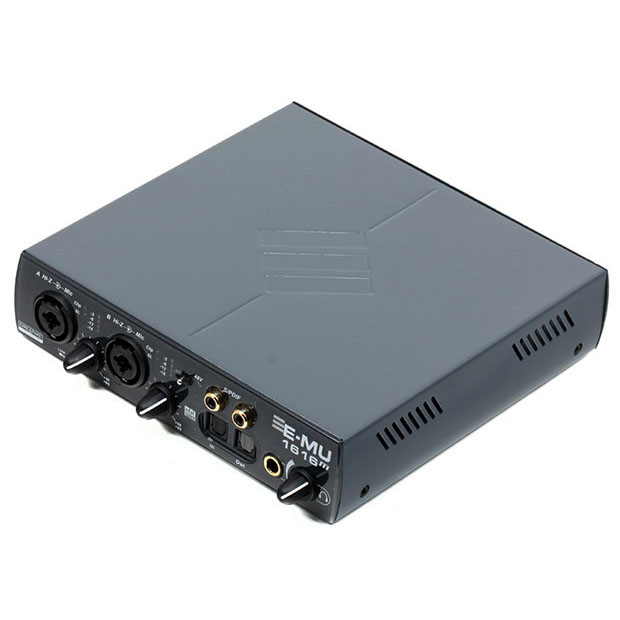

E-MU1616m


Audiolab M-DAC, Sharp >> E-MU1616m, Вид волны.

Audiolab M-DAC, Sharp >> E-MU1616m, Вид волны.

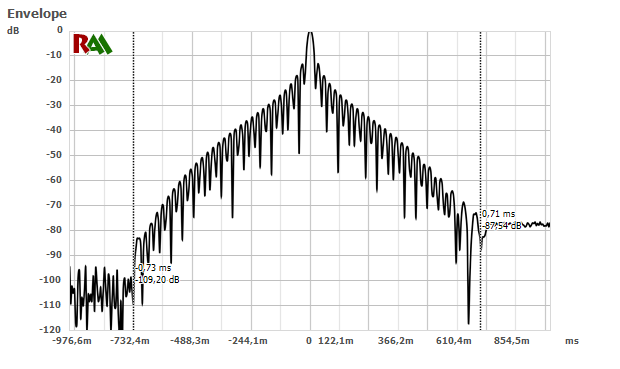

Audiolab M-DAC, Sharp >> E-MU1616m, Вид огибающей.

Audiolab M-DAC, Sharp >> E-MU1616m, Вид огибающей.



Акип 55444D MSO


Audiolab M-DAC, Sharp >> Акип 55444D MSO, Вид волны.

Audiolab M-DAC, Sharp >> Акип 55444D MSO, Вид волны.

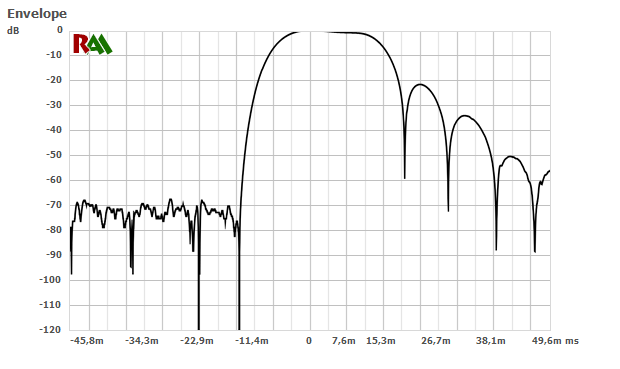

Audiolab M-DAC, Sharp >> Акип 55444D MSO, Вид огибающей.

Audiolab M-DAC, Sharp >> Акип 55444D MSO, Вид огибающей.



Instrustar ISDS220B

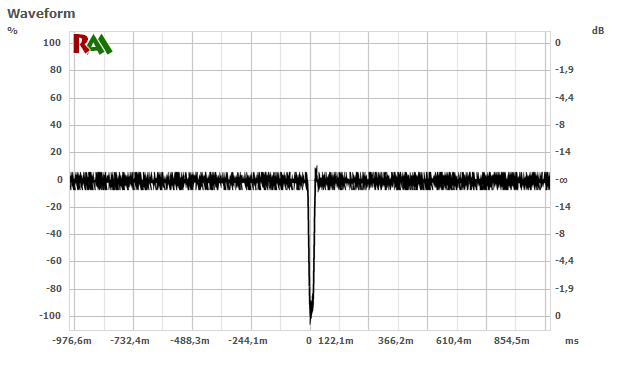

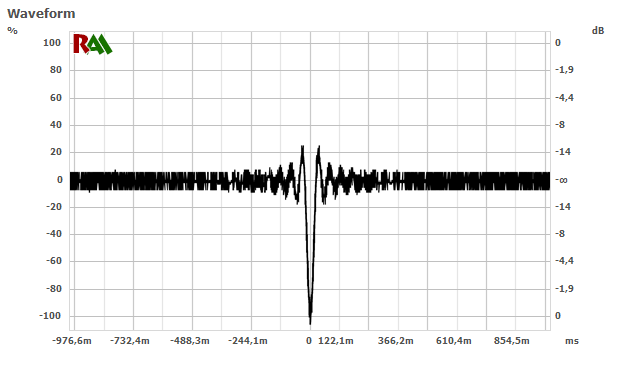

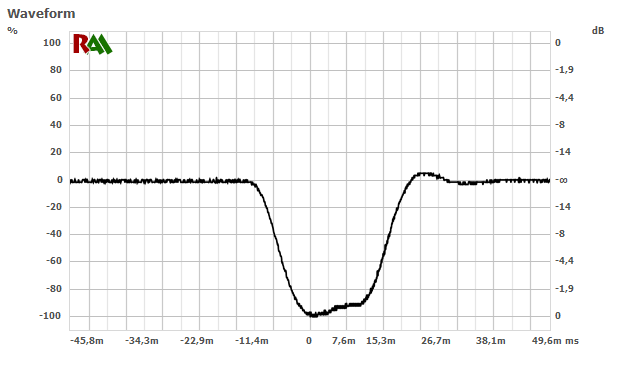

Audiolab M-DAC, Sharp >> Instrustar ISDS220B, Вид волны.

Audiolab M-DAC, Sharp >> Instrustar ISDS220B, Вид волны.

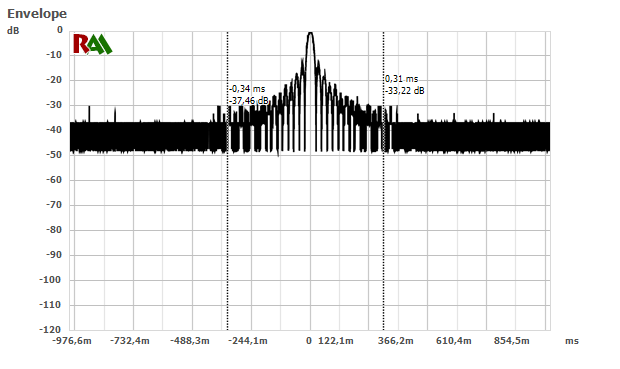

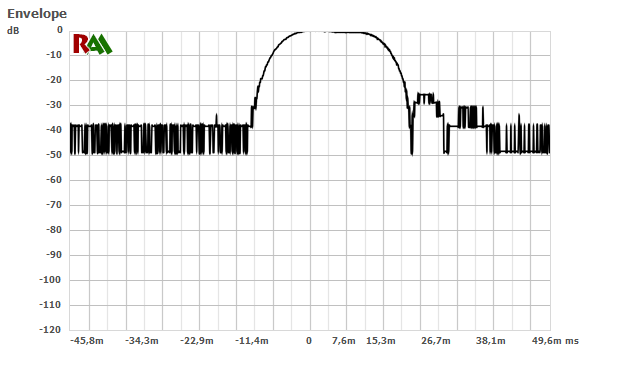

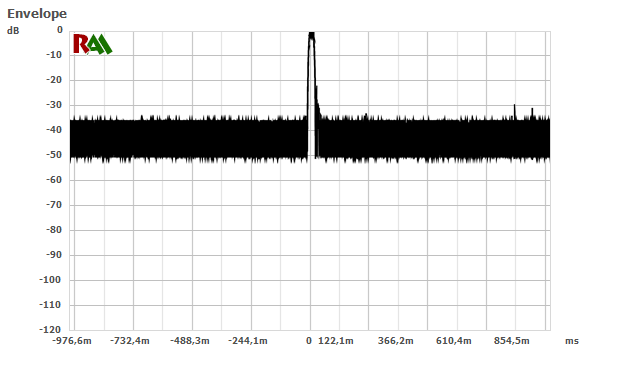

Audiolab M-DAC, Sharp >> Instrustar ISDS220B, Вид огибающей.

Audiolab M-DAC, Sharp >> Instrustar ISDS220B, Вид огибающей.




При записи сигналов близких к Sharp со стороны АЦП AK5394 нет искажения вида звуковой волны и есть преимущество в более высоком соотношении сигнал/шум, что на огибающей позволяет увидеть более точно начало и конец работы ЦФ от ЦАП.

Импульс после ЦФ Transient/NOS

E-MU1616m

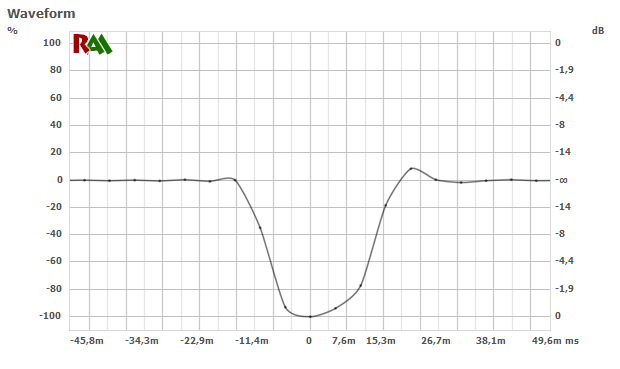

Audiolab M-DAC, Transient >> E-MU1616m, Вид волны.

Audiolab M-DAC, Transient >> E-MU1616m, Вид волны.




Audiolab M-DAC, Transient >> E-MU1616m, Вид волны.

Audiolab M-DAC, Transient >> E-MU1616m, Вид волны.

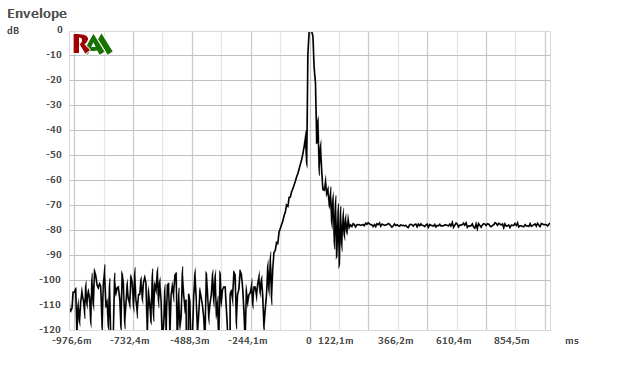

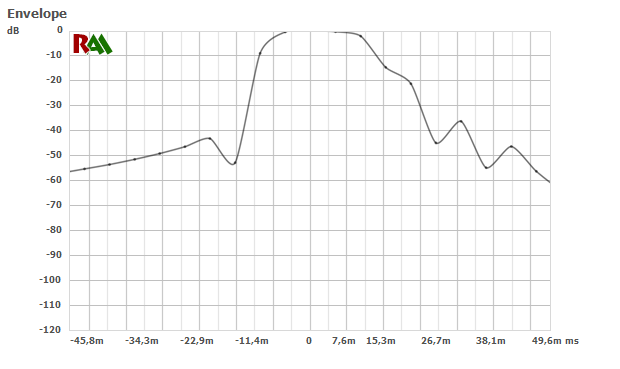

Audiolab M-DAC, Transient >> E-MU1616m, Вид огибающей.

Audiolab M-DAC, Transient >> E-MU1616m, Вид огибающей.




Audiolab M-DAC, Transient >> E-MU1616m, Вид огибающей.

Audiolab M-DAC, Transient >> E-MU1616m, Вид огибающей.



Акип 55444D MSO

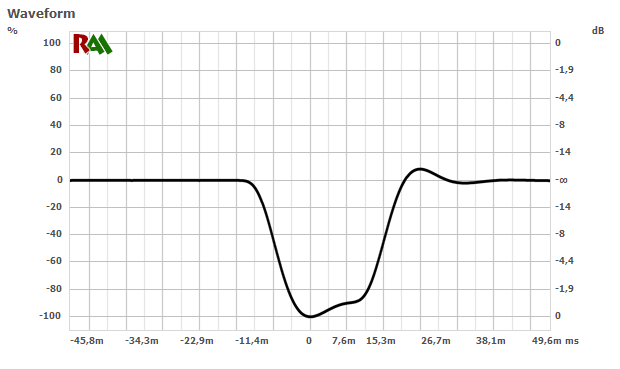

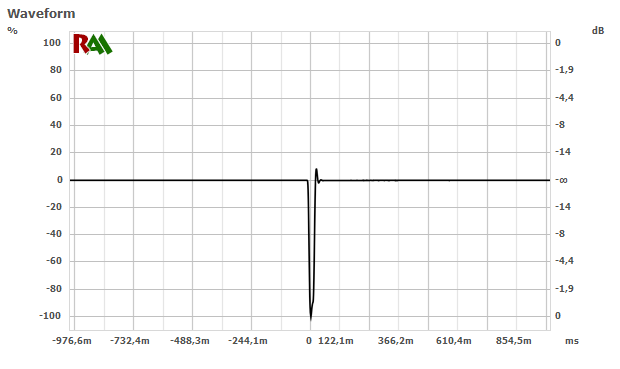

Audiolab M-DAC, Transient >> Акип 55444D MSO, Вид волны.

Audiolab M-DAC, Transient >> Акип 55444D MSO, Вид волны.




Audiolab M-DAC, Transient >> Акип 55444D MSO, Вид волны.

Audiolab M-DAC, Transient >> Акип 55444D MSO, Вид волны.

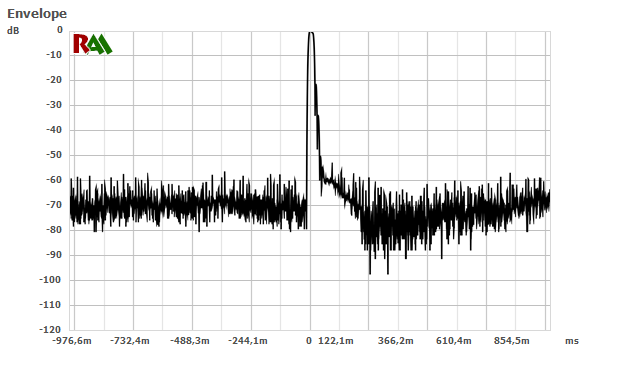

Audiolab M-DAC, Transient >> Акип 55444D MSO, Вид огибающей.

Audiolab M-DAC, Transient >> Акип 55444D MSO, Вид огибающей.




Audiolab M-DAC, Transient >> Акип 55444D MSO, Вид огибающей.

Audiolab M-DAC, Transient >> Акип 55444D MSO, Вид огибающей.



Instrustar ISDS220B


Audiolab M-DAC, Transient >> Instrustar ISDS220B, Вид волны.

Audiolab M-DAC, Transient >> Instrustar ISDS220B, Вид волны.




Audiolab M-DAC, Transient >> Instrustar ISDS220B, Вид волны.

Audiolab M-DAC, Transient >> Instrustar ISDS220B, Вид волны.




Audiolab M-DAC, Transient >> Instrustar ISDS220B, Вид огибающей.

Audiolab M-DAC, Transient >> Instrustar ISDS220B, Вид огибающей.




Audiolab M-DAC, Transient >> Instrustar ISDS220B, Вид огибающей.

Audiolab M-DAC, Transient >> Instrustar ISDS220B, Вид огибающей.




При записи сигналов близких к NOS со стороны АЦП AK5394 практически нет искажения вида звуковой волны, но двоякая ситуация с огибающей импульса. С одной стороны видно симметричное нарастание и спад от ЦФ AK5394, с другой стороны с осциллографа в 16 бит сигнал шум дает незначительный прирост в точности. Начало импульса через Акип 55444D MSO определяется более точно. Через 8-ми битный осциллограф точность ниже, чем с AK5394 с частотой записи в 192 кГц.

Close

Иногда встречались мнения, что импульсную характеристику можно смотреть только через осциллограф, а вклад с АЦП слишком большой. Сравнительный анализ показывает, что разница не столь велика.
