В отчеты наушников добавлен кумулятивный спектр затухания сигнала

В отчеты добавлен долгожданный многими график кумулятивного спектра затухания сигнала.

Данный график строится по импульсной характеристике и наглядно показывает высокочастотные резонансы.

Суть графика, показать, как затухают всевозможные резонансы после того, как наушники в течении короткого времени воспроизвели весь спектр частот и тут же замолчали.

В давние "до компьютерные" времена резонансы старались увидеть на импульсной характеристике, однако разрешающая способность вида волны оставляла желать лучшего. С появлением алгоритмов дискретного и быстрого преобразования Фурье стало возможным строить спектр импульсной характеристики.

Спектр импульсной характеристики в начале импульса показывает общую АЧХ наушников, а спектры через небольшие промежутки времени показывают послезвучия.



К сожалению, не все крупные и известные СМИ к импульсной характеристике прикладывают ваттерфолы, что породило малограмотный подход к оценке импульса и переходной характеристике в виде оценки "скорости" по аналогии с параметром Slew Rate от усилителей. Slew Rate не применим к наушникам, т.к. применяется только к устройствам с широким частотным диапазоном (до сотен мегагерц) и ровной АЧХ с плавными завалами по краям. Наушники же ограничены по верхней частоте воспроизведения и не обладают ровной АЧХ.

На кумулятивном спектре можно наглядно увидеть взаимосвязь между резонансами и неравномерностью импульсной характеристики.

Резонансы на графике можно разделить на три категории:
  • Резонансы внутреннего пространства между ухом или ушными каналом и наушником. Эти резонансы неизбежны, зависят от посадки и индивидуальны для каждого человека. В большинстве случаев эти резонансы разные для правого и левого канала и их можно исключить из разряда «паразитных призвуков»
  • Резонансы/провалы от интерференции звуковых волн точечного микрофона, которые являются погрешностью измерений капсюлем малых габаритов и которые реальное человеческое ухо не слышит.
  • Резонансы конструкции, имеющие прямое отношение к качеству. Эти резонансы как правило одинаковые по характеру и частоте между правым и левым каналом. Чем меньше таких резонансов у наушников, тем лучше.
Наличие резонансов не имеет прямой связи с классом наушников, но позволяет сделать предположение о заметности влияния качества усилителя для наушников. Каждый резонанс добавляет акцент своей частоте и если в эти частоты будут попадать искажения от усилителя, то эти искажения будут усилены.

Т.е. резонансы можно рассматривать и как качественный показатель «меньше = лучше», и как показатель универсальности «меньше резонансов = меньше заметности проблем усилителя».

Резонансы, как и неравномерность АЧХ не являются параметром, по которому можно сделать вывод о конечном качестве наушников, т.к. эти параметры могут быть принесены в «жертву» в компромиссной борьбе ради других значимых параметров, как объективных, так и субъективных.

Графики кумулятивного спектра добавлены только для моделей, измеренных на последнем поколении стендов с частотой дискретизации 192 кГц.

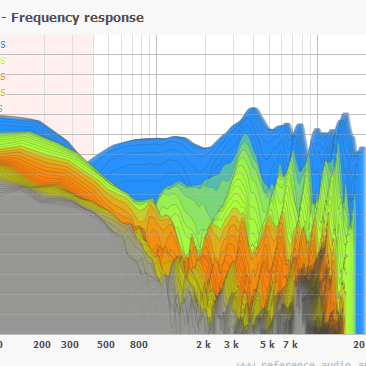

Кумулятивный (динамический) спектр затухания сигнала



Для удобства восприятия график не имеет смещения по вертикали, ограничиваясь лишь горизонтальным смещением. С позиции 3D - это вид с небольшим разворотом в горизонтальной плоскости. Таким образом можно точно оценивать уровень по вертикальной шкале. Часто такой график рисуют с видом "сбоку и сверху", а для визуализации уровня отсекают график каждой АЧХ ниже определенного уровня, что при высокой неравномерности АЧХ наушников ведет к потери значимой информации.

Масштаб осей приводится таким же, как и у основных графиков АЧХ для более адекватного восприятия.

Временные зоны раскрашены в определенный цвет для легкого сравнения между собой.

Для получения хорошего разрешения во временной области используется небольшое окно в 2048 семпла, что напрямую сказывается на низком разрешении области низких частот и график в области ниже 200-300 Гц не несет полезной информации.

Изменение кумулятивного (динамического) спектра затухания сигнала наушников



Изменение кумулятивного (динамического) спектра затухания сигнала представляет собой кумулятивный спектр затухания сигнала, где исходная АЧХ представлена прямой линией.

Для удобства оценки амплитуд график не имеет смещения по вертикали и горизонтали.



Мы открываем свое присутствие в социальных сетях

Жизнь проекта RAA не ограничена только измерениями. Для информирования о разных событиях мы открываем свое присутствие в социальных сетях, где вы можете быть в курсе всех наших новостей. Например, вы можете ознакомится с фотографиями с выставки High End 2017 Munich в фотоальбомах в vk и facebook.

Это была интересная выставка, на которой удалось пообщаться с большим количеством производителей. Очень многие производители выразили желание сотрудничать и отправлять новинки в тестовую лабораторию для технических измерений. Некоторые продукты были получены сразу на выставке и их измерения уже попали в базу отчетов: Shanling M2s, Enigma Acoustics & Lotoo Dharma D200 и Lotoo PAW Pico.

Будьте с нами и следите за новыми тестами!
