Тест гармонических искажений усилителя

Тестовый сигнал состоит из череды синусов средней продолжительности с амплитудами : 0, -1, -2, -3, -4, -5, -6, -9, -12, -15, -18, -21, -25, -30, -40, -50, -60, -70, -80 и -90 dBFS.

Из тестовых участков с синусом 1 кГц с амплитудами от 0 до -90 dBFS автоматически строятся: В дальнейшем вручную строятся графики для максимальных величин напряжения, тока и мощности при определенном типе искажений на основе полученных спектров.

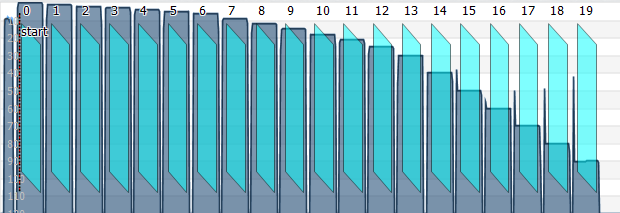

Амплитуда сигнала представлена в виде модуля логарифма (огибающая волны). Вертикальная шкала в дБ. Каждый "столбец" представляет собой отдельный тестовый участок с синусом.

Спектр тестового сигнала

Исходный вид спектра.
Спектр с выхода усилителя.
