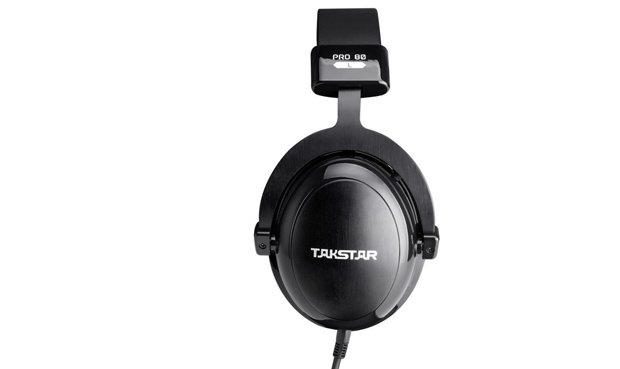

Тест наушников Takstar Pro 80

Bсего отчетов 1 для Takstar Pro 80


Об отчете тестирования

Это отчет наушников для профессионалов.
Вы можете посмотреть простой отчет для "чайников" с пояснениями основных характеристик для Takstar Pro 80

На один продукт может быть несколько отчетов в разных режимах и с разными наборами тестов.

Общие данные отчета тестирования наушников Takstar Pro 80

Амплитудно-частотная характеристика, импеданс и изменение АЧХ с типовыми усилителями


Параметры отображения графика
Частотный диапазон, Гц:
Диапазон, дБ:

Восприятие АЧХ наушников согласно кривым равной громкости ISO 226-2009

Общие характеристики

Общие характеристики Takstar Pro 80
Канал
Общий*
Чувствительность средняя в диапазоне 100 Гц - 10 кГц, дБ/В
113,8
Сопротивление среднее в диапазоне 40 Гц - 15 кГц, Ом
65,4
Для 94,0 дБ SPL необходимо, ВRMS
0,102
Для 94,0 дБ SPL необходимо, мВт
0,160

В таблице приведены основные, наиболее важные технические характеристики Takstar Pro 80

*общий канал наушников получен путем усреднения АЧХ между правым и левым каналом

  • Тип наушников: полноразмерные
  • Измерения производились на стенде:
    • на симуляторе человеческой головы с ушными раковинами HDM-X с естественным акустическим демпфированием
  • Рассчитать SPL наушников Takstar Pro 80 с усилителем можно в online калькуляторе на основании данных в таблице
  • Модель наушников: Среднеоомная
  • Тип акустического оформления: Закрытый
 Теги (свойства) для этого отчета:
Тип продукта :
Наушники протестированные в :
Наушники протестированные на :
Тип наушников :
Тип акустического оформления: :

Если какие-то теги назначены неверно или не все добавлены, выделите, как считаете нужным и отправьте на модерацию.


Объявление
Вы можете купить Takstar Pro 80 в магазине Soundpal





On-line сервисы сравнения и подбора для Takstar Pro 80

Сравнение АЧХ наушников Takstar Pro 80 с другими моделями


Автоматический подбор оптимальных моделей усилителей для Takstar Pro 80 по измеренным мощностным параметрам усилительной части и измеренных параметров наушников в разных областях применения.





Подробный отчет технических характеристик



Содержание отчета

Чувствительность наушников Takstar Pro 80


Параметры отображения графика
Частотный диапазон, Гц:
Канал:

Чувствительность Takstar Pro 80
Канал
Левый
Правый
Чувствительность средняя в диапазоне 100 Гц - 10 кГц, дБ/В
113,8
113,8
Чувствительность на 500 Гц при 1 В, дБ
112,0
112,6
Чувствительность на 500 Гц при 1 мВт, дБ
99,9
100,6
Чувствительность на 1000 Гц при 1 В, дБ
111,8
111,9
Чувствительность на 1000 Гц при 1 мВт, дБ
99,7
99,8

Чувствительность определена на основе данных со стенда HDM-X


График амплитудно-частотной характеристики показывает баланс громкости частот (воспроизводимый спектр частот) наушников в dB SPL. Если мы будем производить синус конкретной частоты подавая его с постоянным уровнем 1 В и фиксировать уровень давления в dB SPL на выходе наушника в специальной камере, эмулирующей ухо, то перебрав частоты с 20 Гц по 20 кГц – получим исходный график АЧХ.

Благодаря фиксации давления от 1 В на входе наушника, мы получаем параметр чувствительности наушников во всем измеряемом частотном диапазоне. Зная параметр чувствительности наушников можно спрогнозировать уровень громкости, развиваемый наушниками на любой выбранной частоте при известном подаваемом напряжении на наушники от усилителя. Т.е. проше говоря, мы получаем данные о том, будут ли наушники тихими или громкими при подключении к обычному усилителю с выставленным средним уровнем ромкости.

График АЧХ в RAA получен через воспроизведение и анализ специального шумового сигнала с последующим получением импульсной характеристики. По спектру импульсной характеристики строится график АЧХ. Используется трехоктавное сглаживание для обязательного устранения интерференции волн из-за использования "точечного" микрофона.

Использовался специальный усилитель с нулевым полным выходным сопротивлением во всем диапазоне частот, не требующий никакой компенсации АЧХ. Микрофон калиброван до 45 кГц с соответствующей коррекцией АЧХ.

По графику АЧХ возможно вычисление частотного диапазона.

Разница в 6 дБ эквивалентна двукратному соотношению уровней сигналов.

Обсуждение описания к графику на форуме >>

Сравнение АЧХ наушников с учетом чувствительности

Как чувствительность наушников Takstar Pro 80 отличается от других моделей наушников?
Сравнение графика АЧХ с чувствительностью Takstar Pro 80 on-line.

Сравнение значения чувствительности Takstar Pro 80 с другими моделями

Как сильно характеристики Takstar Pro 80 отличаются от других моделей?
Это можно сравнить по всем измеренным моделям наушников

Определение необходимого уровня напряжения от усилителя и сравнение с другими моделями

Какой диапазон напряжений от усилителя нужен для Takstar Pro 80 ?
Сравнение графиков on-line с дополнительной аналитикой совместимости с усилителями. В сравнении определяется необходимое значение напряжения, которое должен обеспечить усилитель для выбранного звукового давления на основе значения чувствительности Takstar Pro 80 .

Амплитудно-частотная характеристика наушников Takstar Pro 80


Параметры отображения графика
Частотный диапазон, Гц:
Диапазон, дБ:
Канал:

    Амплитудно-частотная характеристика Takstar Pro 80
    Канал
    Левый
    Правый
    Неравномерность АЧХ в диапазоне 100 Гц - 10 кГц, дБ
    -9,68, 6,29
    -9,19, 5,00

    График амплитудно-частотной характеристики показывает баланс громкости частот (воспроизводимый спектр частот) наушников в dB. Если мы будем производить синус конкретной частоты подавая его с постоянным уровнем и фиксировать уровень давления в SPL на выходе наушника в специальной камере эмулирующей ухо, то перебрав частоты с 20 Гц по 20 кГц и приняв за 0 дБ среднее значение по амплитуде – получим исходный график АЧХ.

    АЧХ наушников можно представить как выбранную настройку эквалайзера в проигрывателе, применимую к наушникам с ровным звучанием. В зависимости от внешних условий: уровня громкости, характера внешнего шума и шумоизоляции наушников, субъективная "ровность" воспринимается по разному. При согласовании с усилителем АЧХ может существенно меняться.

    График АЧХ в RAA получен через воспроизведение и анализ специального шумового сигнала с последующим получением импульсной характеристики. По спектру импульсной характеристики строится график АЧХ.

    По графику АЧХ возможно вычисление частотного диапазона.

    Разница в 6 дБ эквивалентна двукратному соотношению уровней сигналов.

    Обсуждение описания к графику на форуме >>

    Сравнение АЧХ наушников

    Как АЧХ наушников Takstar Pro 80 отличается от других моделей наушников?
    Сравнение графика АЧХ Takstar Pro 80 on-line.

    Импеданс наушников Takstar Pro 80


    Параметры отображения графика
    Частотный диапазон, Гц:
    Канал:

    Импеданс Takstar Pro 80
    Канал
    Левый
    Правый
    Сопротивление среднее в диапазоне 40 Гц - 15 кГц, Ом
    65,6
    65,3
    Сопротивление на 500 Гц , Ом
    62,9
    62,9
    Сопротивление на 1000 Гц , Ом
    61,3
    61,3
    Минимальное значение в диапазоне 40 Гц - 15 кГц на частоте, Гц
    1368,8
    1310,8
    Минимальное значение в диапазоне 40 Гц - 15 кГц, Ом
    61,1
    61,1
    Максимальное значение в диапазоне 40 Гц - 15 кГц на частоте, Гц
    78,7
    79,9
    Максимальное значение в диапазоне 40 Гц - 15 кГц, Ом
    75,5
    74,4

    График полного сопротивления (импеданса) показывает сопротивление наушника в зависимости от частоты. Шкала сопротивления представлена в логарифмическом масштабе.

    Обсуждение описания к графику на форуме >>

    Сравнение импеданса Takstar Pro 80 с другими моделями

    Как сильно характеристики Takstar Pro 80 отличаются от других моделей?
    Это можно сравнить по всем измеренным моделям наушников

    Электрическая фаза наушников Takstar Pro 80


    Параметры отображения графика
    Частотный диапазон, Гц:
    Диапазон, град:
    Канал:

    Электрическая фаза Takstar Pro 80
    Канал
    Левый
    Правый
    Отклонение фазы среднее в диапазоне 20 Гц - 20 кГц, Град
    2,2
    2,2
    Минимальное значение в диапазоне 20 Гц - 20 кГц на частоте, Гц
    201,0
    203,9
    Минимальное значение в диапазоне 20 Гц - 20 кГц, Град
    -5,2
    -4,7
    Максимальное значение в диапазоне 20 Гц - 20 кГц на частоте, Гц
    19730,3
    19730,3
    Максимальное значение в диапазоне 20 Гц - 20 кГц, Град
    15,8
    15,8

    Электрическая фаза определяет "легкость нагрузки" для усилителя.

    Обсуждение описания к графику на форуме >>

    АЧХ с усилителем с постоянным внутренним сопротивлением для наушников Takstar Pro 80


    Параметры отображения графика
    Частотный диапазон, Гц:
    Диапазон, дБ:
    Канал:

    Амплитудно-частотная характеристика наушников Takstar Pro 80 с усилителем с постоянным сопротивлением
    Канал
    Левый
    Правый
    Неравномерность АЧХ при 0 Ом в диапазоне 100 Гц - 10 кГц, дБ
    -9,68, +6,29
    -9,19, +5,00
    Неравномерность АЧХ при 10 Ом в диапазоне 100 Гц - 10 кГц, дБ
    -9,70, +6,27
    -9,20, +4,97
    Неравномерность АЧХ при 20 Ом в диапазоне 100 Гц - 10 кГц, дБ
    -9,71, +6,25
    -9,22, +4,95
    Неравномерность АЧХ при 50 Ом в диапазоне 100 Гц - 10 кГц, дБ
    -9,74, +6,21
    -9,24, +4,91
    Неравномерность АЧХ при 100 Ом в диапазоне 100 Гц - 10 кГц, дБ
    -9,77, +6,18
    -9,26, +4,87
    Неравномерность АЧХ при 300 Ом в диапазоне 100 Гц - 10 кГц, дБ
    -9,80, +6,14
    -9,28, +4,83

    Тест показывает изменение АЧХ наушников, при подключении к усилителю, выходное сопротивление которого постоянно рабочем диапазоне частот.

    У усилителя сопротивление может быть разной величины и при согласовании с импедансом наушников происходит измерение АЧХ в разной степени. Чем ниже выходное сопротивление усилителя и выше сопротивление наушников, тем изменения меньше.

    Обсуждение описания к графику на форуме >>


    Сравнение АЧХ связкок из наушников и усилителей

    Как АЧХ наушников Takstar Pro 80 меняется при подключении к разным усилителям? В примере Takstar Pro 80 с ASUS Essence One MK2 , xDuoo XD-05 , ASUS STRIX RAID DLX Hi, Chord Hugo TT , Creative Sound BlasterX AE-5 , Shanling M2s ). Можно выбрать и сравнить связки с другими усилителями.

    Отклонение АЧХ с усилителем с постоянным внутренним сопротивлением для наушников Takstar Pro 80


    Параметры отображения графика
    Частотный диапазон, Гц:
    Диапазон, дБ:
    Канал:

    Отклонение АЧХ с усилителем с постоянным внутренним сопротивлением для Takstar Pro 80
    Канал
    Общий*
    С импедансом усилителя в 10 Ом в диапазоне 20 Гц - 20 кГц, дБ
    0,2
    С импедансом усилителя в 20 Ом в диапазоне 20 Гц - 20 кГц, дБ
    0,4
    С импедансом усилителя в 50 Ом в диапазоне 20 Гц - 20 кГц, дБ
    0,7
    С импедансом усилителя в 100 Ом в диапазоне 20 Гц - 20 кГц, дБ
    1,1
    С импедансом усилителя в 300 Ом в диапазоне 20 Гц - 20 кГц, дБ
    1,4

    *общий канал получен путем усреднения между правым и левым каналом


    Тест показывает изменение АЧХ наушников, при подключении к усилителю, выходное сопротивление которого постоянно в рабочем диапазоне частот.

    У усилителя сопротивление может быть разной величины и при согласовании с импедансом наушников происходит измерение АЧХ в разной степени. Чем ниже выходное сопротивление усилителя и выше сопротивление наушников, тем изменения меньше.

    Обсуждение описания к графику на форуме >>


    Сравнение АЧХ связкок из наушников и усилителей

    Как АЧХ наушников Takstar Pro 80 меняется при подключении к разным усилителям? В примере Takstar Pro 80 с ASUS Essence One MK2 , xDuoo XD-05 , ASUS STRIX RAID DLX Hi, Chord Hugo TT , Creative Sound BlasterX AE-5 , Shanling M2s ). Можно выбрать и сравнить связки с другими усилителями.

    АЧХ с усилителем с нулевым сопротивлением и повышением сопротивления в области низких частот для наушников Takstar Pro 80


    Параметры отображения графика
    Частотный диапазон, Гц:
    Диапазон, дБ:
    Канал:

    АЧХ с усилителем с нулевым сопротивлением и повышением сопротивления в области низких частот для Takstar Pro 80
    Канал
    Левый
    Правый
    Неравномерность АЧХ в диапазоне 100 Гц - 10 кГц, дБ
    -9,64, 6,33
    -9,15, 5,04

    Тест показывает изменение АЧХ наушников, при подключении к усилителю, выходное сопротивление которого близко к нулевому в области средних и высоких частот, но повышается в области низких частот.

    Чем ниже сопротивление у наушников в низкочастотном диапазоне, тем сильнее низкие частоты ослабляются. С высокоомными наушниками заметных изменений АЧХ не происходит.

    Обсуждение описания к графику на форуме >>


    Сравнение АЧХ связкок из наушников и усилителей

    Как АЧХ наушников Takstar Pro 80 меняется при подключении к разным усилителям? В примере Takstar Pro 80 с ASUS Essence One MK2 , xDuoo XD-05 , ASUS STRIX RAID DLX Hi, Chord Hugo TT , Creative Sound BlasterX AE-5 , Shanling M2s ). Можно выбрать и сравнить связки с другими усилителями.

    Отклонение АЧХ с усилителем с нулевым сопротивлением с повышением сопротивления в области низких частот для наушников Takstar Pro 80


    Параметры отображения графика
    Частотный диапазон, Гц:
    Диапазон, дБ:
    Канал:

    Отклонение от АЧХ наушников Takstar Pro 80 в зависимости от полного выходного сопротивления усилителя с нулевым сопротивлением и подъемом в области низких частот
    Отклонение АЧХ на частоте 20 Гц, дБ
    -3,0
    Отклонение АЧХ на частоте 40 Гц, дБ
    -1,1
    Отклонение АЧХ на частоте 80 Гц, дБ
    -0,4

    Тест показывает отклонение АЧХ наушников, при подключении к усилителю, выходное сопротивление которого близко к нулевому в области средних и высоких частот, но повышается в области низких частот.

    Чем ниже сопротивление у наушников в низкочастотном диапазоне, тем сильнее низкие частоты ослабляются. С высокоомными наушниками заметных изменений АЧХ не происходит.

    Обсуждение описания к графику на форуме >>


    Сравнение АЧХ связкок из наушников и усилителей

    Как АЧХ наушников Takstar Pro 80 меняется при подключении к разным усилителям? В примере Takstar Pro 80 с ASUS Essence One MK2 , xDuoo XD-05 , ASUS STRIX RAID DLX Hi, Chord Hugo TT , Creative Sound BlasterX AE-5 , Shanling M2s ). Можно выбрать и сравнить связки с другими усилителями.

    Восприятие АЧХ наушников согласно кривым равной громкости ISO 226-2009 для наушников Takstar Pro 80


    Параметры отображения графика
    Канал:

    Восприятие АЧХ наушников согласно кривым равной громкости ISO 226-2009 для Takstar Pro 80
    Канал
    Общий*
    При уровне 48 дБ относительно 72 дБ SPL в диапазоне 100 Гц - 10 кГц, дБ
    -10,2, +15,3
    При уровне 36 дБ относительно 72 дБ SPL в диапазоне 100 Гц - 10 кГц, дБ
    -9,0, +12,2
    При уровне 24 дБ относительно 72 дБ SPL в диапазоне 100 Гц - 10 кГц, дБ
    -9,0, +9,2
    При уровне 12 дБ относительно 72 дБ SPL в диапазоне 100 Гц - 10 кГц, дБ
    -9,0, +6,3
    При уровне 0 дБ относительно 72 дБ SPL в диапазоне 100 Гц - 10 кГц, дБ
    -9,0, +5,6
    При уровне -12 дБ относительно 72 дБ SPL в диапазоне 100 Гц - 10 кГц, дБ
    -9,0, +6,7
    При уровне -24 дБ относительно 72 дБ SPL в диапазоне 100 Гц - 10 кГц, дБ
    -9,0, +7,8
    При уровне -36 дБ относительно 72 дБ SPL в диапазоне 100 Гц - 10 кГц, дБ
    -9,0, +8,9

    *общий канал получен путем усреднения между правым и левым каналом


    График показывает изменение восприятия АЧХ наушников при прослушивании музыки с иной громкостью относительно естественного уровня. При прослушивании наушников на тихой громкости уменьшается восприятие отдачи в области низких частот, а при прослушивании на громкой наоборот увеличивается.

    По графике можно оценить, при каком типе громкости наушники будут восприниматься наиболее ровно.

    Восприятие количества низких частот зависит от громкости согласно кривым равной громкости (ISO 226-2009 Acoustics. Normal equal-loudness-level contours). За базовый уровень выбран 72 дБ SPL (живое исполнение нескольких инструментов с вокалом без усилителей с акустикой), но при выборе другого базового уровня зависимость меняется незначительно и подходит для практически всех уровней.

    Больше подробностей можно узнать из:
    Кривые равной громкости в Reference Audio Analyzer >>

    Импульсная характеристика наушников Takstar Pro 80


    Параметры отображения графика
    Время, мс:
    Канал:


    Импульсная характеристика представляет собой реакцию на импульс минимально возможной продолжительности. Из импульсной характеристики вычисляют большинство исследуемых параметров: АЧХ, ФЧХ, ГВЗ, Ваттерфолы и реакцию и переходную характеристику. Визуально импульсная характеристика малоинформативная, т.к. для получения большинства характеристик используется быстрое преобразование Фурье и другие математические алгоритмы при анализе полной длины импульса. Полная длина импульса - это порядка 5 секунд, в то время как визуально видно только начало импульса продолжительностью в 2-4 миллисекунды. По вертикали визуальная подробность не превышает 40-45 дБ.

    Визуально импульсная характеристика способна показать лишь одинаковую или разную полярность включения излучателя и возможный высокочастотный резонанс.

    Форма волны импульсной характеристики зависит от АЧХ, затухающих резонансов и реверберации в камере стенда. Визуальная наглядность параметров на импульсной характеристики крайне низкая.

    Измерения импульсной характеристики производится в режиме 192 кГц/24 бит. Импульсная характеристика выкладывается как есть, без компенсации АЧХ под микрофон. Спад частотной характеристики у микрофона начинается с 20 кГц. При воспроизведении тестового сигнала через E-MU1616m исходная импульсная характеристика не содержит предыскажений.

    Обсуждение описания к графику на форуме >>



    Огибающая импульсной характеристики наушников Takstar Pro 80


    Параметры отображения графика
    Время, мс:
    Диапазон, дБ:
    Канал:


    Огибающая импульсной характеристики представляет собой сумму модулей полуволн импульсной характеристики, построенной в логарифмическом масштабе.

    В тестах акустических систем по огибающей импульсной характеристике отслеживают реверберацию помещения. У наушников, работающих на малый объем, данная характеристика не несет смысловой нагрузки. Огибающая импульсной характеристики приводится в общеобразовательных целях - показать, что импульсная характеристика, это не короткий всплеск в 2-4 мс, а долговременное затухание в течении нескольких секунд (и соответственно бессмысленности подхода "по импульсной характеристике все сразу видно").

    Обсуждение описания к графику на форуме >>



    Реакция на ступенчатый сигнал наушников Takstar Pro 80


    Параметры отображения графика
    Время, мс:
    Канал:


    Переходная характеристика представляет собой реакцию на ступенчатый сигнал. Строится по производной импульсной характеристики. Реакция на ступеньку представляет собой начало фронта меандра с нулевой частотой.

    В аудиофильской среде по меандру принято определять "скорость" наушников, однако данная характеристика применима только к усилителям, обладающим ровной АЧХ с отсутствием ревербераций и совершенно не применима к наушникам.

    Форма волны реакции на ступеньку зависит от АЧХ и резонансов наушников. В давние времена, до широкого распространения цифровых технологий, по форме меандра производили грубую оценку на АЧХ и резонансы. На сегодняшний день анализ акустических параметров по меандру безнадежно устарел и смотрятся отдельно графики конечной АЧХ и ваттерфолы с резонансами.

    Обсуждение описания к графику на форуме >>



    Кумулятивный (динамический) спектр затухания сигнала (Ваттерфол) наушников Takstar Pro 80


    Параметры отображения графика
    Частотный диапазон, Гц:
    Канал:


    Кумулятивный спектр затухания сигнала показывает резонансы и реверберации после прекращения воспроизведения сигнала наушниками.

    Резонансы на графике можно разделить на три категории:
    • Резонансы внутреннего пространства между ухом или ушными каналом и наушником. Эти резонансы неизбежны, зависят от посадки и индивидуальны для каждого человека. В большинстве случаев эти резонансы разные для правого и левого канала и их можно исключить из разряда «паразитных призвуков»
    • Резонансы/провалы от интерференции звуковых волн точечного микрофона, которые являются погрешностью измерений капсюлем малых габаритов и которые реальное человеческое ухо не слышит.
    • Резонансы конструкции, имеющие прямое отношение к качеству. Эти резонансы как правило одинаковые по характеру и частоте между правым и левым каналом. Чем меньше таких резонансов у наушников, тем лучше.
    Наличие резонансов не имеет прямой связи с классом наушников, но позволяет сделать предположение о заметности влияния качества усилителя для наушников. Каждый резонанс добавляет акцент своей частоте и если в эти частоты будут попадать искажения от усилителя, то эти искажения будут усилены.

    Т.е. резонансы можно рассматривать и как качественный показатель «меньше = лучше», и как показатель универсальности «меньше резонансов = меньше заметности проблем усилителя».

    Резонансы, как и неравномерность АЧХ не являются параметром, по которому можно сделать вывод о конечном качестве наушников, т.к. эти параметры могут быть принесены в «жертву» в компромиссной борьбе ради других значимых параметров, как объективных, так и субъективных.

    Для удобства восприятия график не имеет смещения по вертикали, ограничиваясь лишь горизонтальным смещением. С позиции 3D - это вид с небольшим разворотом в горизонтальной плоскости. Таким образом можно точно оценивать уровень по вертикальной шкале. Часто такой график рисуют с видом "сбоку и сверху", а для визуализации уровня отсекают график каждой АЧХ ниже определенного уровня, что при высокой неравномерности АЧХ наушников ведет к потери значимой информации.

    Масштаб осей приводится таким же, как и у основных графиков АЧХ для более адекватного восприятия.

    Временные зоны раскрашены в определенный цвет.

    Кумулятивный спектр затухания сигнала строится по импульсной характеристике. Если снимать АЧХ с импульса с небольшим промежутком по времени, то последовательность полученных АЧХ и будет представлять собой кумулятивный спектр затухания сигнала.

    Для получения хорошего разрешения во временной области используется небольшое окно в 2048 семпла, что напрямую сказывается на низком разрешении области низких частот и график в области ниже 200-300 Гц не несет полезной информации.

    Обсуждение описания к графику на форуме >>

    Изменение кумулятивного (динамического) спектра затухания сигнала наушников Takstar Pro 80


    Параметры отображения графика
    Частотный диапазон, Гц:
    Канал:


    Изменение кумулятивного (динамического) спектра затухания сигнала представляет собой кумулятивный спектр затухания сигнала, где исходная АЧХ представлена прямой линией.

    Временные зоны раскрашены в определенный цвет.

    Резкие пики выше 0 образованы при наличии узкополосного провала у начальной АЧХ. Это является резонансом или погрешностью интерференции волн, нужно определять по графику кумулятивного спектра затухания сигнала.

    Для удобства оценки амплитуд график не имеет смещения по вертикали и горизонтали.

    Для получения хорошего разрешения во временной области используется небольшое окно в 2048 семпла, что напрямую сказывается на низком разрешении области низких частот и график в области ниже 200-300 Гц не несет полезной информации.

    Обсуждение описания к графику на форуме >>





    Поделиться отчетом теста

    Если заметили опечатку или другую неточность, то выделите и нажмите Ctrl+Enter. Это ускорит процесс совершенствования отчетов.

    Исходный язык отчета русский. Отчеты публикуются и на других языках. Вы можете помочь улучшить перевод. Словари: RUS, ENG. ID фразы отображается во включенном режиме отладки.

    Режим отладки: Включить

    Отслеживать новые отчеты можно в социальных сетях. Подписывайтесь!









    Bсего отчетов 1 для Takstar Pro 80


    отчеты измерений
