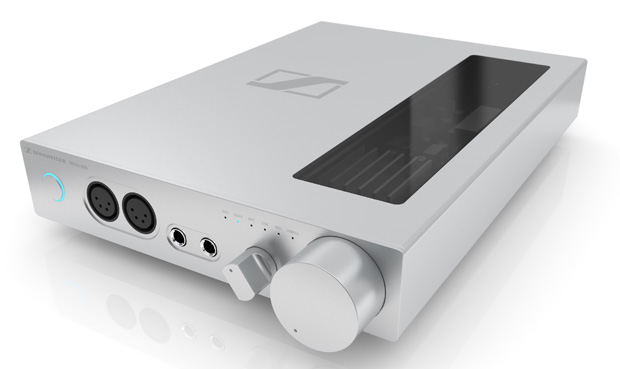

Отчет тестирования Sennheiser HDVD 800: USB (Отчет тестирования)

Bсего отчетов 2 для Sennheiser HDVD 800
Линейный выход ЦАП: USB | Coax

Общие данные отчета тестирования ЦАП-а Sennheiser HDVD 800 USB

Общие характеристики Sennheiser HDVD 800 USB
Канал
Общий*
Гармонические искажения при 0,0 dBFS @ 1 кГц, дБ
-82,9
Коэффициент гармонических искажений при 0,0 dBFS @ 1 кГц, %
0,007181
Гармонические искажения при -3,0 dBFS @ 1 кГц, дБ
-88,9
Коэффициент гармонических искажений при -3,0 dBFS @ 1 кГц, %
0,003576

В таблице приведены основные, наиболее важные технические характеристики Sennheiser HDVD 800 USB

*общий канал наушников получен путем усреднения АЧХ между правым и левым каналом

Содержание отчета


 Все отчеты продукта
Объявление
Поделиться отчетом теста


Отслеживать новые отчеты можно в социальных сетях. Подписывайтесь!





Если заметили опечатку или другую неточность, то выделите и нажмите Ctrl+Enter. Это ускорит процесс совершенствования отчетов.


Теги (свойства) для этого отчета:
Тип продукта :
Тип усилителя :
Мобильность :
Наушники протестированные в :
Наушники протестированные на :
Тип наушников :
Тип акустического оформления: :
Набор тестов усилителя cодержит :
Набор тестов ЦАП :

Если какие-то теги назначены неверно или не все добавлены, выделите, как считаете нужным и отправьте на модерацию.

Режим отладки: включить




Подробный отчет технических характеристик

Спектр шума ЦАП-а Sennheiser HDVD 800 USB (Высокое разрешение)


Параметры отображения графика
Диапазон, дБ:
Канал:
Масштаб:


График показывает спектр шума с выхода ЦАП-а. График приводится для общего сведения, т.к. используется в других графиках спектров.

Тест проводится на сигнале с большой продолжительности с использованием усреднения спектров для выявления периодических сигналов и фильтрации не периодического шума. Такой подход позволяет получить высокое разрешение по спектру и при этом эффективно уменьшить уровень шумовой полки.

Уровень шумовой полки не отражает уровень сигнал/шум для сравнения различных устройств, т.к. для большей точности измерений искажений, измерения проводятся с запасом по амплитуде для записывающего АЦП, что позволяет снизить искажения АЦП и сделать влияние АЦП пренебрежительно малым. Соответственно параметр сигнал/шум ухудшается на уровень "запаса" b данные не используются для числового анализа.

Хорошим считается график с равномерным уровнем шумовой полки и отсутствием каких-либо пиков. Пики на графике являются не желательными, т.к. равномерный шум как правило не слышен, а тональные составляющие можно услышать на малых амплитудах в паузах и на фоне тихих участков в композиции.



Спектр гармонических искажений ЦАП-а Sennheiser HDVD 800 USB (Высокое разрешение)


Параметры отображения графика
Диапазон, дБ:
Канал:
Уровень, dBFS:
Масштаб:

Гармонические искажения
Sennheiser_HDVD 800
Гармонические искажения при 0,0 dBFS @ 1 кГц, дБ
-82,9
Коэффициент гармонических искажений при 0,0 dBFS @ 1 кГц, %
0,007181
Гармонические искажения при -3,0 dBFS @ 1 кГц, дБ
-88,9
Коэффициент гармонических искажений при -3,0 dBFS @ 1 кГц, %
0,003576



График показывает спектр однотонального гармонического сигнала с выхода усилителя или ЦАП-а. Тест проводится на сигнале большой продолжительности с использованием усреднения спектров. Такой подход позволяет получить высокое разрешение по спектру и при этом эффективно уменьшить уровень шумовой полки.

В качестве расширенной оценки производится подсчет нормированного коэффициента гармонических искажений. Обозначается как T'HD.

Для ЦАП график представляет собой чаще академический интерес, т.к. в большинстве случаев уровень искажений мал и для оценки слышимости по психоакустическим моделям. Уровни искажений могут дать оценку качества обвязки при максимальны уровнях сигнала или особенностью работы ЦАП на уровнях 0 dBFS. Перегрузка дл уровня 0 dBFS допустима только при наличии SRC алгоритмов до ЦАП.


Уровни гармоник при подаче 1 кГц 0 dBFS
Sennheiser_HDVD 800
Гармоника, порядок
1
2
3
4
5
6
7
8
9
10
Уровень гармоники, дБ
0,0
-108,9
-82,9
-116,1
-120,2
-126,1
-126,3
-136,0
-129,7
-152,7
Гармоника, порядок
11
12
13
14
15
16
17
18
19
20
Уровень гармоники, дБ
-134,7
-146,3
-135,7
-145,2
-140,3
-145,2
-138,5
-143,4
-148,8
-145,5


Уровни гармоник при подаче 1 кГц -3 dBFS
Sennheiser_HDVD 800
Гармоника, порядок
1
2
3
4
5
6
7
8
9
10
Уровень гармоники, дБ
-3,0
-110,0
-92,0
-121,0
-124,4
-133,7
-127,8
-141,4
-133,6
-149,9
Гармоника, порядок
11
12
13
14
15
16
17
18
19
20
Уровень гармоники, дБ
-136,0
-140,2
-141,9
-139,1
-147,9
-141,5
-151,4
-145,3
-151,8
-151,5
Данные в таблицах соответствуют среднему значению левого и правого канала

Спектр динамического диапазона (-60 dBFS) ЦАП-а Sennheiser HDVD 800 USB (Высокое разрешение)


Параметры отображения графика
Диапазон, дБ:
Канал:
Масштаб:


График показывает спектр однотонального гармонического сигнала с выхода или ЦАП-а небольшой амплитуды с уровнем -60 dBFS. Тест проводится на сигнале большой продолжительности с использованием усреднения спектров. Такой подход с одной стороны позволяет использовать высокое разрешение по спектру и при этом эффективно уменьшить уровень шумовой полки.

Если тест гармонических искажений показывает работу ЦАП на сигналах максимальных амплитуд - 0, -3 и -6 BFS, то тест динамического диапазона делает оценку сигнала малой амплитуды, делая оценку на качество звучания тихих участков.

Во время теста воспроизводится синус. Из-за нелинейности ЦАП, форма искажается и в спектре могут появляются дополнительные гармонические составляющие. Бывают ситуации, особенно у звуковых карт, когда искажения появляются еще до ЦАП при некорректной обработке данных, например транкейта.



Спектр искажений сигнала малой амплитуды -90 dBFS ЦАП-а Sennheiser HDVD 800 USB (Высокое разрешение)


Параметры отображения графика
Диапазон, дБ:
Канал:
Масштаб:


График показывает спектр однотонального гармонического сигнала с выхода или ЦАП-а крайне малой амплитуды с уровнем -90 dBFS. Тест проводится на сигнале с большой продолжительности с использованием усреднения спектров для выявления периодических сигналов и фильтрации не периодического шума.

Если тест гармонических искажений показывает работу ЦАП на сигналах максимальных амплитуд - 0 и -3 dBFS, а тест динамического диапазона на тихом сигнале в -60 dBFS, то тест на синусе с уровнем -90 dBFS диапазона делает оценку сигнала крайне малой амплитуды, делая оценку качество звучания самых тихих участков.

Во время теста воспроизводится синус. Из-за нелинейности ЦАП, форма искажается и в спектре могут появляются дополнительные гармонические составляющие. Бывают ситуации, особенно у звуковых карт, когда искажения появляются еще до ЦАП при некорректной обработке данных, например транкейта.



Спектр интермодуляционных искажений SMPTE ЦАП-а Sennheiser HDVD 800 USB (Высокое разрешение)


Параметры отображения графика
Частотный диапазон, Гц:
Диапазон, дБ:
Канал:
Уровень, dBFS:
Масштаб:


График показывает спектр двухтонального гармонического сигнала с выхода ЦАП. Тест проводится на сигнале большой продолжительности с использованием усреднения спектров. Такой подход позволяет получить высокое разрешение по спектру и при этом эффективно уменьшить уровень шумовой полки.

Тест SMPTE состоит из двух гармоник,низкочастотной и высокочастотной на 60 Гц и 7 кГц. Амплитуды гармоник соотносятся как 4 к 1. Искажения проявляются на частотах, равной разнице и сумме основных тонов, т.е. на частотах m*f1+-n*f2, где m и n означают порядки искажений, а f1 и f2 основные гармоники. Обычно делают визуальную оценку по дополнительным гармоникам вокруг тона 7 кГц.

Идеологически интермодуляционные искажения более показательны с позиции демонстрации искажения сигнала не только в сторону высоких частот относительно основной гармоники, но и в сторону низких частот, а двухтональный сигнал ближе к реальному музыкальному. В то же время, психоакустических моделей меньше.

Клиппинг при 0dBFS для редких ЦАП является нормой и обусловлен использованием штатного цифрового фильтра в ЦАП.



Спектр интермодуляционных искажений CCIF ЦАП-а Sennheiser HDVD 800 USB (Высокое разрешение)


Параметры отображения графика
Диапазон, дБ:
Канал:


График показывает спектр двухтонального гармонического сигнала с выхода усилителя или ЦАП. Тест проводится на сигнале большой продолжительности с использованием усреднения спектров. Такой подход с одной стороны позволяет использовать высокое разрешение по спектру и при этом эффективно уменьшить уровень шумовой полки.

Тест CCIF состоит из двух высокочастотных гармоник на 19 и 20 кГц. Амплитуды гармоник соотносятся как 1 к 1. Искажения проявляются на частотах, равной разнице и сумме основных тонов, т.е. на частотах m*f1+-n*f2, где m и n означают порядки искажений, а f1 и f2 основные гармоники. Обычно делают визуальную оценку по дополнительным гармоникам кратным 1 кГц (разнице 19 и 20 кГц).

Идеологически интермодуляционные искажения более показательны с позиции демонстрации искажения сигнала не только в сторону высоких частот относительно основной гармоники, но и в сторону низких частот, а двухтональный сигнал ближе к реальному музыкальному. В то же время, психоакустических моделей меньше. Тест CCIF хорошо иллюстрирует, как от двух высокочастотных гармоник генерируются низкочастотные составляющие.

Клиппинг при 0dBFS для многих ЦАП является нормой и обусловлен использованием штатного цифрового фильтра в ЦАП.



Спектр теста джиттера ЦАП-а Sennheiser HDVD 800 USB (Высокое разрешение)


Параметры отображения графика
Частотный диапазон, Гц:
Диапазон, дБ:
Канал:
Тип теста:


График показывает спектр синуса на частоте, в четыре раза меньшей основной частоты дискретизации.Для 44.1 кГц частота составляет 11025 Гц. Джиттер вносит временную погрешность в построении сигнала и косвенно виден на графиках гармонических искажений как повышенная шумовая полка, юбка вокруг основного тона и наличие боковых полос относительно основного тона. В тесте джиттера происходит изменение вида спектра.

Тест проводится на сигнале с большой продолжительности с использованием усреднения спектров для выявления периодических сигналов и фильтрации не периодического шума. Минимальные пороги искажений при тестировании через E-MU1616m в тесте с двумя E-MU1616m, где общее значение джиттера является удвоенным. В случае, если устройство тестировалось подключенное к E-MU1616m по SPDIF, джиттер может быть существенно ниже, особенно в области низкочастотного джиттера из-за подстройки под джиттер источника. В большинстве тестов устройство подключается к альтернативному источнику с умеренным уровнем джиттера.

В таблице приводятся данные по скорости воспроизведения (относительно записи Е-MU1616m). Чем меньше отклонение, тем лучше результат. При тестировании с внешнего SPDIF/Toslink отклонение частоты может быть вызвано внешним источником.


Точность скорости воспроизведения Sennheiser HDVD 800 USB
Основной тон 11025 Гц, Гц
11025,0000
Отклонение от 11025 Гц, Гц
0,0000
