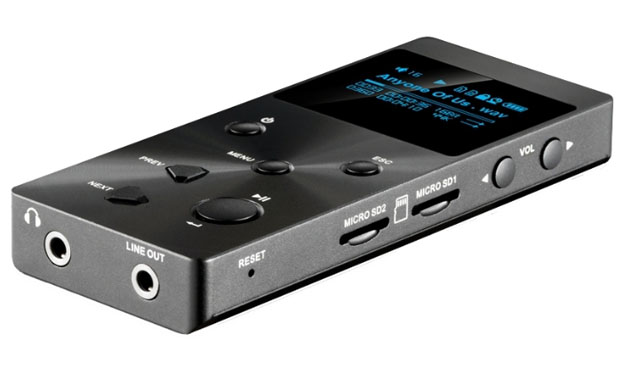

Отчет тестирования xDuoo X3



Общие данные отчета тестирования усилителя для наушников xDuoo X3

Амплитудно-частотная характеристика, импеданс и изменение АЧХ с типовыми наушниками


Параметры отображения графика
Диапазон, дБ:

Общие результаты
xDuoo X3
Канал
Общий*
Неравномерность АЧХ средняя в диапазоне 40 Гц - 15 кГц, дБ
-0,07, 0,01
Полное выходное сопротивление среднее в диапазоне 40 Гц - 15 кГц, Ом
0,1
Максимальный уровень напряжения на выходе
ВRMS
dBV
Чистый или класс А
1,08
0,69
Оптимальный или класс АБ
2,43
7,72
Жесткий или класс Б
2,43
7,72
Перед перегрузкой
2,43
7,72
Максимальный уровень выходного тока получен под нагрузкой
Ом
мА
Чистый или класс А
15,8
68,35
Оптимальный или класс АБ
15,8
96,52
Жесткий или класс Б
15,8
96,52
Перед перегрузкой
15,8
96,52
Максимальный уровень выходного тока получен под нагрузкой
Ом
мВт
dBm
Чистый или класс А
15,8
73,82
18,68
Оптимальный или класс АБ
24,5
190,02
22,79
Жесткий или класс Б
24,5
190,02
22,79
Перед перегрузкой
24,5
190,02
22,79

В таблице приведены основные, наиболее важные технические характеристики xDuoo X3

*общий канал получен путем усреднения между правым и левым каналом

Рассчитать звуковое давление SPL в наушниках в on-line калькуляторе с подставленными данными из таблицы от xDuoo X3

Условия тестирования

Отчет содержит полные данные
Версия отчета: V4

Отчеты и методика тестирования постепенно обновляются. Мы стараемся сформировать отчет таким образом, что бы это был единый вид отчета для всех продуктов, удобный для прямого сравнения.

Мы постоянно вводим новые тесты и совершенствуем варианты отображения графиков и параметров. Это вносит разные изменения в отчеты. Благодаря тому, отчеты автоматически генерируются, обновления не занимают большого времени.

При разработке и внедрении новых тестов новые отчеты более полные. Для обновления некоторых графиков и таблиц может потребоваться время для дополнительной обработки исходных данных отдельно по каждому продукту.

Для некоторых продуктов требуется повторное тестирование.

История развития отчетов:
СкрытьПодробнее
Версия отчета: V1
  • Амплитудно-частотная характеристика
  • Импеданс
  • АЧХ усилителя под резистивными нагрузками
  • Отклонение АЧХ усилителя под нагрузкой динамического типа
  • АЧХ усилителя под нагрузкой арматурного типа (однодрайверных)
  • Отклонение АЧХ усилителя под нагрузкой арматурного типа (однодрайверных)
  • Импеданс
  • Импеданс
Версия отчета: V2
  • Максимальный уровень напряжения в зависимости от нагрузки на выходе усилителя
  • Максимальный уровень тока в зависимости от нагрузки на выходе усилителя
  • Максимальный уровень мощности в зависимости от нагрузки на выходе усилителя
Версия отчета: V3
  • Уровни гармонических искажений под нагрузками в зависимости от уровня напряжения на выходе усилителя
  • Спектры гармонических искажений от амплитуды под нагрузками
Версия отчета: V4
  • Взаимное проникновение каналов
  • Фаза проникновения каналов
  • Спектр искажений интермодуляционного SMPTE сигнала от амплитуды
  • Спектр искажений интермодуляционного CCIF сигнала от амплитуды
  • Спектр мультитонового сигнала от амплитуды

   Все отчеты продукта
xDuoo X3 для измерений были предоставлены компанией Soundpal


Объявление
Если заметили опечатку или другую неточность, то выделите и нажмите Ctrl+Enter. Это ускорит процесс совершенствования отчетов.

Поделится отчетом теста


Отслеживать новые отчеты можно в социальных сетях. Подписывайтесь!






Содержание отчета



Подробный отчет технических характеристик

Амплитудно-частотная характеристика усилителя для наушников xDuoo X3


Параметры отображения графика
Диапазон, дБ:
Канал:

Амплитудно-частотная характеристика xDuoo X3
Канал
Левый
Правый
Неравномерность АЧХ в диапазоне 100 Гц - 10 кГц, дБ
-0,03, 0,01
-0,03, 0,01

График амплитудно-частотной характеристики показывает баланс громкости частот (воспроизводимый спектр частот) усилителя. Если мы будем производить синусы с разной частотой одинакового уровня на входе усилителя и фиксировать уровени на выходе, то получим исходный график АЧХ.

Разница в 6 дБ эквивалентна двукратному соотношению уровней сигналов.

У усилителей график АЧХ обычно представляет собой прямую, но в некоторых случаях можно наблюдать небольшой завал АЧХ в области низких (вызванный аналоговым фильтром для подавления постоянного напряжения на входе и/или инфранизких частот) и высоких частот (от помех в высокочастоной области). Небольшие отклонения на краях частотного диапазона в области 20 Гц - 20 кГц не являются недостатком.

На графике АЧХ оценивается отсутствие или наличие тембров или другой эквализации.

График АЧХ в RAA строится по спектру импульсной характеристики и/или 50-тональному сигналу. :
  • При построении по импульсной характеристике у устройств с низким соотноешеним сигна/шум АЧХ может иметь неравномерность из-за вклада шума в спектр испульса.
  • По максимумам амплитуд 50-тонального сигнала. Используется 50 синусоид, сигнал устойчив к шумам и наводкам, но строится по 50 координатам, из-за чего линия АЧХ менее подробная.


Обсуждение описания к графику на форуме >>

Импеданс усилителя для наушников xDuoo X3


Параметры отображения графика
Канал:

Импеданс xDuoo X3
Канал
Левый
Правый
Сопротивление среднее в диапазоне 40 Гц - 15 кГц, Ом
0,1
0,1
Сопротивление на 500 Гц , Ом
0,1
0,1
Сопротивление на 1000 Гц , Ом
0,1
0,1
Минимальное значение в диапазоне 40 Гц - 15 кГц на частоте, Гц
52,6
70,1
Минимальное значение в диапазоне 40 Гц - 15 кГц, Ом
0,1
0,1
Максимальное значение в диапазоне 40 Гц - 15 кГц на частоте, Гц
14028,9
14028,9
Максимальное значение в диапазоне 40 Гц - 15 кГц, Ом
0,1
0,1

График полного выходного сопротивления (импеданс) показывает сопротивление усилителя на выходе в зависимости от частоты. Шкала сопротивления представлена в логарифмическом масштабе.

Импеданс оказывает влияние на АЧХ связки "наушники + усилитель". В ряде случаев от уровня выходного сопротивления зависит максимальный уровень сигнала от величины нагрузки.

Обсуждение описания к графику на форуме >>

Взаимное проникновение каналов усилителя для наушников xDuoo X3


Параметры отображения графика
Диапазон, дБ:
Канал:
Нагрузка, Ом:


График взаимного проникновения каналов косвенно показывает субъективную ширину сцены и качество внутренней разводки и разъемов.

Тест проводится с использованием мультитоновых сигналов. Каждая линия графика строится по 50 координатам. Неравномерность (изрезанность) графика обычно вызвана фоновым шумом устройства.


АЧХ усилителя под резистивными нагрузками для xDuoo X3


Параметры отображения графика
Диапазон, дБ:
Канал:

Отклонение АЧХ усилителя усилителя для наушников xDuoo X3
под резистивными нагрузками
Канал
Общий*
Отклонение АЧХ в диап. 40 Гц - 15 кГц под нагрузкой 16 Ом, дБ
0,00
Отклонение АЧХ в диап. 40 Гц - 15 кГц под нагрузкой 32 Ом, дБ
0,00
Отклонение АЧХ в диап. 40 Гц - 15 кГц под нагрузкой 50 Ом, дБ
0,00
Отклонение АЧХ в диап. 40 Гц - 15 кГц под нагрузкой 100 Ом, дБ
0,00
Отклонение АЧХ в диап. 40 Гц - 15 кГц под нагрузкой 250 Ом, дБ
0,00
Отклонение АЧХ в диап. 40 Гц - 15 кГц под нагрузкой 600 Ом, дБ
0,00

*общий канал получен путем усреднения между правым и левым каналом


Тест показывает изменение конечной АЧХ наушников при подключении к усилителю, при условии, что сопротивление наушников постоянно в рабочем диапазоне частот. Чаще всего, это внутриканальные наушники динамического типа и изодинамические наушники.

У усилителя импеданс может быть разной величины и при согласовании с импедансом наушников происходит изменение АЧХ в разной степени. Чем ниже выходное сопротивление усилителя и выше сопротивление наушников, тем изменения меньше.

Изменение АЧХ носит вкусовой характер, как дополнительная эквализация или настройка тембра, выравнивающая или окрашивающая конечное звучание наушников.

Обсуждение описания к графику на форуме >>


АЧХ усилителя для наушников xDuoo X3 под нагрузкой динамического типа


Параметры отображения графика
Диапазон, дБ:
Канал:

АЧХ усилителя xDuoo X3
под нагрузкой динамического типа
Канал
Общий*
Отклонение АЧХ в диап. 40 Гц - 15 кГц под нагрузкой динамического типа, дБ
0,09

*общий канал получен путем усреднения между правым и левым каналом


Тест показывает изменение АЧХ усилителя при подключении наушников типичных для динамического типа с крупными капсюлями. Чаше всего, это накладные и полноразмерные наушники. Уровень изменения дает относительную сравнительную оценку между усилителями.

У усилителя импеданс может быть разной величины и при согласовании с импедансом наушников происходит изменение АЧХ в разной степени. Чем ниже выходное сопротивление усилителя, тем изменения меньше.

Изменение АЧХ носит вкусовой характер, как дополнительная эквализация или настройка тембра, выравнивающая или окрашивающая конечное звучание наушников.

Обсуждение описания к графику на форуме >>


Отклонение АЧХ усилителя для наушников xDuoo X3 под нагрузкой динамического типа


Параметры отображения графика
Диапазон, дБ:
Канал:

Отклонение АЧХ усилителя xDuoo X3
под нагрузкой динамического типа
Канал
Общий*
Отклонение АЧХ в диап. 40 Гц - 15 кГц под нагрузкой динамического типа, дБ
0,01

*общий канал получен путем усреднения между правым и левым каналом


Тест показывает изменение АЧХ наушников при подключении к усилителю, при условии, что сопротивление наушников типично динамическому типу с крупными капсюлями. Чаше всего, это накладные и полноразмерные наушники. Уровень изменения дает относительную сравнительную оценку между усилителями. Тест показывает только изменение АЧХ, без учета АЧХ самого усилителя.

У усилителя выходное сопротивление может быть разной величины по частоте и при согласовании с импедансом наушников происходит изменение АЧХ в разной степени. Чем ниже выходное сопротивление усилителя, тем изменения меньше.

Изменение АЧХ носит вкусовой характер, как дополнительная эквализация или настройка тембра, выравнивающая или окрашивающая конечное звучание наушников.

Обсуждение описания к графику на форуме >>


АЧХ усилителя для наушников xDuoo X3 под нагрузкой арматурного типа (однодрайверных)


Параметры отображения графика
Диапазон, дБ:
Канал:

Отклонение АЧХ усилителя xDuoo X3
под нагрузкой арматурного типа
Канал
Общий*
Отклонение АЧХ в диап. 40 Гц - 15 кГц под нагрузкой арматурного типа, дБ
0,07

*общий канал получен путем усреднения между правым и левым каналом


Тест показывает изменение АЧХ усилителя при подключении наушников, типичных для арматурного типа с одним излучателем. Чаще всего, это внутриканальные наушники. Уровень изменения дает относительную сравнительную оценку между усилителями.

У усилителя выходное сопротивление может быть разной величины по частоте и при согласовании с импедансом наушников происходит измерение АЧХ в разной степени. Чем ниже выходное сопротивление усилителя, тем изменения меньше.

Изменение АЧХ носит вкусовой характер, как дополнительная эквализация или настройка тембра, выравнивающая или окрашивающая конечное звучание наушников.

Обсуждение описания к графику на форуме >>


Отклонение АЧХ усилителя для наушников xDuoo X3 под нагрузкой арматурного типа (однодрайверных)


Параметры отображения графика
Диапазон, дБ:
Канал:

Отклонение АЧХ усилителя xDuoo X3
под нагрузкой арматурного типа
Канал
Общий*
Отклонение АЧХ в диап. 40 Гц - 15 кГц под нагрузкой арматурного типа, дБ
0,05

*общий канал получен путем усреднения между правым и левым каналом


Тест показывает изменение АЧХ усилителя при подключении наушников типичных для арматурного типа с одним излучателем. Чаше всего, это внутриканальные наушники. Уровень изменения дает относительную сравнительную оценку между усилителями.

У усилителя выходное сопротивление может быть разной величины по частоте и при согласовании с импедансом наушников происходит изменение АЧХ в разной степени. Чем ниже выходное сопротивление усилителя, тем изменения меньше.

Изменение АЧХ носит вкусовой характер, как дополнительная эквализация или настройка тембра, выравнивающая или окрашивающая конечное звучание наушников.

Обсуждение описания к графику на форуме >>


Максимальный уровень напряжения в зависимости от нагрузки на выходе усилителя xDuoo X3


Параметры отображения графика
Канал:



Максимальный уровень напряжения в зависимости от нагрузки на выходе усилителя xDuoo X3 (исходные данные по спектрам)
Ограничение
Чистый или класс А
Оптимальный или класс АБ
Жесткий или класс Б
Перед перегрузкой
Уровень
ВRMS
dBV
ВRMS
dBV
ВRMS
dBV
ВRMS
dBV
Под нагрузкой 16 Ом
1,08
0,67
1,52
3,67
1,52
3,67
1,52
3,67
Под нагрузкой 25 Ом
1,08
0,69
2,16
6,68
2,16
6,68
2,16
6,68
Под нагрузкой 31 Ом
1,08
0,69
2,16
6,68
2,16
6,68
2,16
6,68
Под нагрузкой 62 Ом
0,77
-2,29
2,43
7,70
2,43
7,70
2,43
7,70
Под нагрузкой 100 Ом
0,77
-2,28
2,43
7,71
2,43
7,71
2,43
7,71
Под нагрузкой 199 Ом
0,77
-2,28
2,43
7,72
2,43
7,72
2,43
7,72
Под нагрузкой 300 Ом
0,77
-2,27
2,43
7,72
2,43
7,72
2,43
7,72
Под нагрузкой 763 Ом
0,77
-2,27
2,43
7,72
2,43
7,72
2,43
7,72
Без нагрузки
0,77
-2,27
2,43
7,72
2,43
7,72
2,43
7,72


Рассчитать звуковое давление SPL в наушниках в on-line калькуляторе с подставленными данными из таблицы от xDuoo X3

График показывает максимальные значения для синусоидального сигнала на выходе усилителя без клиппинга/перегрузки в зависимости от величины подключенной нагрузки к усилителю.

Если мы будем подключать различные нагрузки к выходу усилителя и фиксировать уровень напряжения, когда усилитель выдает сигнал без искажений от перегрузки, мы получим график зависимости уровня напряжения от нагрузки. График строится по 8 резистивным нагрузкам с номиналами 16, 24, 30, 60, 100, 200, 300 и 750 Ом.

Уровень выходного напряжения зависит от максимального выходного уровня тока, максимального выходного напряжения без нагрузки и полного выходного сопротивления усилителя.

По вертикальной оси обозначен уровень напряжения в В и dBV. По горизонтальной оси обозначено значение нагрузки (сопротивление). Шкала горизонтальной оси представлена в логарифмическом масштабе.

Обозначение напряжения в dBV является основным, т.к. позволяет делать легкие вычисления для согласования напряжений между аппаратурой и легко делать расчет звукового давления для наушников исход из их чувствительности, выраженной к напряжению в виде дБ/В или dB/V.

График строится по:
  • графику уровня гармонических искажений под нагрузками в зависимости от уровня напряжения на выходе усилителя
  • визуальному контролю характера спектров гармонических искажений
Определяется тот уровень, который визуально граничит с зоной перехода в перегрузку усилителя. Для усилителей со спектром искажений с доминирующими гармониками низкого порядка дополнительно строятся линии по фиксированному уровню искажений в 10, 3, 1, 0.3 и 0.1 %, т.к. визуальный уровень перегрузки может слишком вольно трактоваться.

По графику можно рассчитывать максимальный уровень SPL наушников исходя из их чувствительности. При использовании чувствительности выраженной к напряжению, достаточно добавить значение в dBV, полученное на графике к выбранной нагрузке к значению чувствительности dB к 1 В.

Пунктирная линия показывает значение напряжения, при котором получается 1 мВт на выбранной нагрузке

Как строится график подробно >>
Как строятся графики уровня напряжения, тока и мощности от величины сопротивления нагрузки >> Обсуждение описания к графику на форуме >>



Максимальный уровень тока в зависимости от нагрузки на выходе усилителя xDuoo X3


Параметры отображения графика
Канал:



Максимальный уровень тока в зависимости от нагрузки на выходе усилителя xDuoo X3 (исходные данные по спектрам)
Ограничение, мА
Чистый или класс А
Оптимальный или класс АБ
Жесткий или класс Б
Перед перегрузкой
Под нагрузкой 16 Ом
68,35
96,52
96,52
96,52
Под нагрузкой 25 Ом
44,17
88,07
88,07
88,07
Под нагрузкой 31 Ом
35,51
70,78
70,78
70,78
Под нагрузкой 62 Ом
12,32
38,90
38,90
38,90
Под нагрузкой 100 Ом
7,69
24,29
24,29
24,29
Под нагрузкой 199 Ом
3,87
12,22
12,22
12,22
Под нагрузкой 300 Ом
2,57
8,10
8,10
8,10
Под нагрузкой 763 Ом
1,01
3,19
3,19
3,19
Без нагрузки
0,02
0,05
0,05
0,05



График показывает максимальные значения тока для синусоидального сигнала на выходе усилителя без клиппинга/перегрузки в зависимости от величины подключенной нагрузки к усилителю. Если мы будем подключать различные нагрузки к выходу усилителя и фиксировать уровень тока, когда усилитель выдает сигнал без искажений от перегрузки, мы получим график зависимости уровня тока от нагрузки. График строится по 8 нагрузкам с номиналами 16, 24, 30, 60, 100, 200, 300 и 750 Ом.

По вертикальной оси обозначен уровень выходного тока в мА. По горизонтальной оси обозначено значение нагрузки (сопротивление). Шкала горизонтальной оси представлена в логарифмическом масштабе.

График строится по графику максимального уровня напряжения под нагрузками.

Пунктирная линия показывает значение тока, при котором усилитель должен выдавать 1 мВт

Как строится график подробно >>
Как строятся графики уровня напряжения, тока и мощности от величины сопротивления нагрузки >> Обсуждение описания к графику на форуме >>



Максимальный уровень мощности в зависимости от нагрузки на выходе усилителя xDuoo X3


Параметры отображения графика
Канал:



Максимальный уровень мощности в зависимости от нагрузки на выходе усилителя xDuoo X3 (исходные данные по спектрам)
Ограничение
Чистый или класс А
Оптимальный или класс АБ
Жесткий или класс Б
Перед перегрузкой
Уровень
мВт
dBm
мВт
dBm
мВт
dBm
мВт
dBm
Под нагрузкой 16 Ом
73,82
18,68
147,19
21,68
147,19
21,68
147,19
21,68
Под нагрузкой 25 Ом
47,81
16,80
190,02
22,79
190,02
22,79
190,02
22,79
Под нагрузкой 31 Ом
38,45
15,85
152,81
21,84
152,81
21,84
152,81
21,84
Под нагрузкой 62 Ом
9,47
9,76
94,41
19,75
94,41
19,75
94,41
19,75
Под нагрузкой 100 Ом
5,91
7,72
59,01
17,71
59,01
17,71
59,01
17,71
Под нагрузкой 199 Ом
2,98
4,74
29,71
14,73
29,71
14,73
29,71
14,73
Под нагрузкой 300 Ом
1,97
2,95
19,70
12,95
19,70
12,95
19,70
12,95
Под нагрузкой 763 Ом
0,78
-1,10
7,75
8,89
7,75
8,89
7,75
8,89
Без нагрузки
0,01
-19,26
0,12
-9,27
0,12
-9,27
0,12
-9,27



График показывает максимальные значения для синусоидального сигнала на выходе усилителя без клиппинга/перегрузки в зависимости от величины подключенной нагрузки к усилителю. Если мы будем подключать различные нагрузки к выходу усилителя и фиксировать уровень мощности, когда усилитель выдает сигнал без искажений от перегрузки, мы получим график зависимости уровня мощности от нагрузки. График строится по 8 нагрузкам с номиналами 16, 24, 30, 60, 100, 200, 300 и 750 Ом. Уровень выходной мощности зависит от максимального выходного уровня тока, максимального выходного напряжения без нагрузки и полного выходного сопротивления усилителя.

По вертикальной оси обозначен уровень мощности в мВт и dBm. По горизонтальной оси обозначено значение нагрузки (сопротивление). Шкала горизонтальной оси представлена в логарифмическом масштабе.

Обозначение напряжения в dBm является основным, т.к. позволяет легко делать расчет звукового давления для наушников исход из их чувствительности, выраженной к мощности в виде дБ/мВт или dB/mW. Достаточно добавить значение в dBm, полученное на графике к выбранной нагрузке к значению чувствительности dB к 1 мВт.

График строится по графику максимального уровня напряжения под нагрузками.

Как строится график подробно >>
Как строятся графики уровня напряжения, тока и мощности от величины сопротивления нагрузки >> Обсуждение описание к графику на форуме >>



Уровни гармонических искажений под нагрузками в зависимости от уровня напряжения на выходе усилителя xDuoo X3


Параметры отображения графика
Канал:
Нагрузка, Ом:
Тип теста:


График показывает уровень значений искажений одновременно от уровня сигнала и величины нагрузки. По графику можно отследить точку перехода в режим перегрузки усилителя или ЦАП, а также общий характер изменения уровня искажений. Сам же характер искажений и его субъективное звучание график не показывает. По графику можно оценить максимальный выходной уровень напряжения и дать предположительную оценку, ниже какого значения нагрузки усилитель будет играть значительно хуже. Данная характеристика косвенная, и для точного результата надо вдумчиво изучать спектры.

Если мы будем подключать различные нагрузки к выходу усилителя, воспроизводить синус с разным уровнем громкости и фиксировать уровень искажений на выходе, то получим график зависимости уровня гармонических искажений от уровня сигнала на выходе под конкретными нагрузками. График строится по 8 резистивным нагрузкам с номиналами 16, 24, 30, 60, 100, 200, 300 и 750 Ом.

По графику можно рассчитывать максимальный уровень SPL наушников исходя из их чувствительности. При использовании чувствительности выраженной к напряжению, достаточно добавить значение в dBV, полученное на графике к выбранной нагрузке к значению чувствительности дБ к 1 В.

В качестве расширенной оценки строится пунктиром уровень нормированного коэффициента гармонических искажений.



Спектр гармонических искажений от амплитуды усилителя для наушников xDuoo X3

Без нагрузки


Параметры отображения графика
Канал:
Уровень, dBV:

При нагрузке 15,8 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:

При нагрузке 24,5 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:

При нагрузке 30,5 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:

При нагрузке 62,4 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:

При нагрузке 100 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:

При нагрузке 198,9 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:

При нагрузке 300 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:

При нагрузке 763 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:


График показывает спектр для однотонального гармонического сигнала с выхода усилителя. Тест проводится на сигнале средней продолжительности с использованием усреднения спектров. Такой подход позволяет получить хорошее разрешение по спектру и при этом уменьшить визуальный уровень шумовой полки.

Амплитуды графиков по умолчанию выбраны наиболее близкими к 1 мВт для спектров под нагрузкой. Для спектра без нагрузки выбирается по умолчанию уровень 2В (6 dBV).

В качестве расширенной оценки производится подсчет нормированного коэффициента гармонических искажений.

У усилителей искажения зависят от амплитуды по напряжению и уровню тока отдаваемого на нагрузку. Соттветсвенно различают "искажения по напряжению" и "токовые искажения". Искажения по напряжению оцениваются по графику без нагрузки. Токовые икажения оцениваются по графикам под нагрузками с сопоставлениями амплитуд к графику без нагрузки.

Оценка изменения характера спектра позволяет выявить диапазоны напряжений и тока, при которых усилитель работает в "чистом режиме" и определить другие диапазоны напряжений и тока, при которых усилитель входит в режим клиппинга. На основании этих данных можно оценить совместимость усилитетя с наушниками разной чувствительности и сопротивления.

Значение уровня искажений зависит не только от величины кратных гармонк, но и уровня шума. По этой причине с уменьшением амплитуды числовое значение уровня искажений растет.

За счет подробных спектров с большим даиапазоном амплитуд, анализ характеристик усилителя подобен виртуальному тестированию усилителя в реальном времени.

Спектр искажений интермодуляционного SMPTE сигнала от амплитуды усилителя для наушников xDuoo X3

Без нагрузки


Параметры отображения графика
Частотный диапазон, Гц:
Канал:
Уровень, dBV:

При нагрузке 15,8 Ом


Параметры отображения графика
Частотный диапазон, Гц:
Канал:
Уровень, dBV/dBm:

При нагрузке 24,5 Ом


Параметры отображения графика
Частотный диапазон, Гц:
Канал:
Уровень, dBV/dBm:

При нагрузке 30,5 Ом


Параметры отображения графика
Частотный диапазон, Гц:
Канал:
Уровень, dBV/dBm:

При нагрузке 62,4 Ом


Параметры отображения графика
Частотный диапазон, Гц:
Канал:
Уровень, dBV/dBm:

При нагрузке 100 Ом


Параметры отображения графика
Частотный диапазон, Гц:
Канал:
Уровень, dBV/dBm:

При нагрузке 198,9 Ом


Параметры отображения графика
Частотный диапазон, Гц:
Канал:
Уровень, dBV/dBm:

При нагрузке 300 Ом


Параметры отображения графика
Частотный диапазон, Гц:
Канал:
Уровень, dBV/dBm:

При нагрузке 763 Ом


Параметры отображения графика
Частотный диапазон, Гц:
Канал:
Уровень, dBV/dBm:


График показывает спектр двухтонального гармонического сигнала с выхода усилителя. Тест проводится на сигнале средней продолжительности с использованием усреднения спектров. Такой подход позволяет получить хорошее разрешение по спектру и при этом уменьшить уровень шумовой полки.

Тест SMPTE состоит из двух гармоник, низкочастотной и высокочастотной на 60 Гц и 7 кГц. Амплитуды гармоник соотносятся как 4 к 1. Искажения проявляются на частотах, равной разнице и сумме основных тонов, т.е. на частотах m*f1+-n*f2, где m и n означают порядки искажений, а f1 и f2 основные гармоники. Обычно делают визуальную оценку по дополнительным гармоникам вокруг тона 7 кГц.

Идеологически интермодуляционные искажения более показательны с позиции демонстрации искажения сигнала не только в сторону высоких частот относительно основной гармоники, но и в сторону низких частот. Дополнительно двухтональный сигнал ближе к реальному музыкальному. В то же время, психоакустических моделей для оценки спектров меньше.

У усилителей искажения зависят от амплитуды по напряжению и уровню тока отдаваемого на нагрузку. Соттветсвенно различают "искажения по напряжению" и "токовые искажения". Искажения по напряжению оцениваются по графику без нагрузки. Токовые икажения оцениваются по графикам под нагрузками с сопоставлениями амплитуд к графику без нагрузки.

Оценка изменения характера спектра позволяет выявить диапазоны напряжений и тока, при которых усилитель работает в "чистом режиме" и определить другие диапазоны напряжений и тока, при которых усилитель входит в режим клиппинга. На основании этих данных можно оценить совместимость усилитетя с наушниками разной чувствительности и сопротивления.

Спектр искажений интермодуляционного CCIF сигнала от амплитуды усилителя для наушников xDuoo X3

Без нагрузки


Параметры отображения графика
Канал:
Уровень, dBV:

При нагрузке 15,8 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:

При нагрузке 24,5 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:

При нагрузке 30,5 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:

При нагрузке 62,4 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:

При нагрузке 100 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:

При нагрузке 198,9 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:

При нагрузке 300 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:

При нагрузке 763 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:


График показывает спектр двухтонального гармонического сигнала с выхода усилителя. Тест проводится на сигнале средней продолжительности с использованием усреднения спектров. Такой подход позволяет получить хорошее разрешение по спектру и при этом уменьшить уровень шумовой полки.

Тест CCIF состоит из двух высокочастотных гармоник на 19 и 20 кГц. Амплитуды гармоник соотносятся как 1 к 1. Искажения проявляются на частотах, равной разнице и сумме основных тонов, т.е. на частотах m*f1+-n*f2, где m и n означают порядки искажений, а f1 и f2 основные гармоники. Обычно делают визуальную оценку по дополнительным гармоникам кратным 1 кГц (разнице 19 и 20 кГц).

Идеологически интермодуляционные искажения более показательны с позиции демонстрации искажения сигнала не только в сторону высоких частот относительно основной гармоники, но и в сторону низких частот. Дополниетельно двухтональный сигнал ближе к реальному музыкальному. Тест CCIF хорошо иллюстрирует, как от двух высокочастотных гармоник генерируются низкочастотные составляющие.

У усилителей искажения зависят от амплитуды по напряжению и уровню тока отдаваемого на нагрузку. Соттветсвенно различают "искажения по напряжению" и "токовые искажения". Искажения по напряжению оцениваются по графику без нагрузки. Токовые икажения оцениваются по графикам под нагрузками с сопоставлениями амплитуд к графику без нагрузки.

Оценка изменения характера спектра позволяет выявить диапазоны напряжений и тока, при которых усилитель работает в "чистом режиме" и определить другие диапазоны напряжений и тока, при которых усилитель входит в режим клиппинга. На основании этих данных можно оценить совместимость усилитетя с наушниками разной чувствительности и сопротивления.

За счет подробных спектров с большим даиапазоном амплитуд, анализ характеристик усилителя подобен виртуальному тестированию усилителя в реальном времени.



Спектр мультитонового сигнала от амплитуды усилителя для наушников xDuoo X3

Без нагрузки


Параметры отображения графика
Канал:
Уровень, dBV:
Тип теста:

При нагрузке 15,8 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:
Тип теста:

При нагрузке 24,5 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:
Тип теста:

При нагрузке 30,5 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:
Тип теста:

При нагрузке 62,4 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:
Тип теста:

При нагрузке 100 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:
Тип теста:

При нагрузке 198,9 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:
Тип теста:

При нагрузке 300 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:
Тип теста:

При нагрузке 763 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:
Тип теста:


Спектр показывает уровень искажений при подаче многотонального сигнала от амплитуды. Считается, что такой тип сигнала более сложен, чем одиночный синус и более адекватно показывает количество искажений. Тест введен экспериментально, т.к. не существует доказательной базы в сторону преимуществ многотонального сигнала и на текущий момент идет накопление статистических данных.

Используется два многотональных сигнала (мультитона) на 10 и 50 синусоид. Амплитуды синусоид равны между собой в каждом из сигналов. Для 10-ти тонального сигнала максимальный уровень каждой гармоники равен около -22 dBFS при общем 0 dBFS, для 50-ти тонального около -30 dBFS.

Визуально вершины гармоник могут немного различаться, это связано с алгоритмом FFT, где каждый тон представлен несколькими бинами, а график строится не по их суммарной мощности, а по максимальной амплитуде (построение по мощности приведет к неизбежному сглаживанию и снизит разборчивость).

Тест проводится на сигнале средней продолжительности с использованием усреднения спектров для выявления периодических сигналов и фильтрации не периодического шума.

У усилителей искажения зависят от амплитуды по напряжению и уровню тока отдаваемого на нагрузку. Соттветсвенно различают "искажения по напряжению" и "токовые искажения". Искажения по напряжению оцениваются по графику без нагрузки. Токовые икажения оцениваются по графикам под нагрузками с сопоставлениями амплитуд к графику без нагрузки.

Оценка изменения характера спектра позволяет выявить диапазоны напряжений и тока, при которых усилитель работает в "чистом режиме" и определить другие диапазоны напряжений и тока, при которых усилитель входит в режим клиппинга. На основании этих данных можно оценить совместимость усилитетя с наушниками разной чувствительности и сопротивления.

За счет подробных спектров с большим даиапазоном амплитуд, анализ характеристик усилителя подобен виртуальному тестированию усилителя в реальном времени.

Спектр искажений шумового сигнала от амплитуды усилителя для наушников xDuoo X3

Без нагрузки


Параметры отображения графика
Канал:
Уровень, dBV:

При нагрузке 15,8 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:

При нагрузке 24,5 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:

При нагрузке 30,5 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:

При нагрузке 62,4 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:

При нагрузке 100 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:

При нагрузке 198,9 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:

При нагрузке 300 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:

При нагрузке 763 Ом


Параметры отображения графика
Канал:
Уровень, dBV/dBm:


Тест на шумовом сигнале введен экспериментально. Считатется, что на периодических сигналах все может быть "хорошо", а на случайном сигнале в виде шума "все плохо". Метод не имеет статистической и доказательной базы. Когда метод был предложен, требовалось сложное оборудование для того времени.

У усилителей искажения зависят от амплитуды по напряжению и уровню тока отдаваемого на нагрузку. Соттветсвенно различают "искажения по напряжению" и "токовые искажения". Искажения по напряжению оцениваются по графику без нагрузки. Токовые икажения оцениваются по графикам под нагрузками с сопоставлениями амплитуд к графику без нагрузки.

Оценка изменения характера спектра позволяет выявить диапазоны напряжений и тока, при которых усилитель работает в "чистом режиме" и определить другие диапазоны напряжений и тока, при которых усилитель входит в режим клиппинга. На основании этих данных можно оценить совместимость усилитетя с наушниками разной чувствительности и сопротивления.

За счет подробных спектров с большим даиапазоном амплитуд, анализ характеристик усилителя подобен виртуальному тестированию усилителя в реальном времени.

 Все отчеты продукта

Общая справочная информация



Мы открываем свое присутствие в социальных сетях

Жизнь проекта RAA не ограничена только измерениями. Для информирования о разных событиях мы открываем свое присутствие в социальных сетях, где вы можете быть в курсе всех наших новостей. Например, вы можете ознакомится с фотографиями с выставки High End 2017 Munich в фотоальбомах в vk и facebook.

Это была интересная выставка, на которой удалось пообщаться с большим количеством производителей. Очень многие производители выразили желание сотрудничать и отправлять новинки в тестовую лабораторию для технических измерений. Некоторые продукты были получены сразу на выставке и их измерения уже попали в базу отчетов: Shanling M2s, Enigma Acoustics & Lotoo Dharma D200 и Lotoo PAW Pico.

Будьте с нами и следите за новыми тестами!










отчеты измерений
