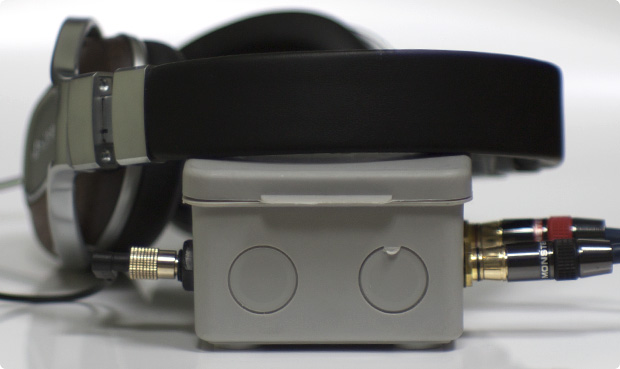

Новые стенды для измерений наушников HDM-X и усилитель с нулевым сопротивлением в Reference Audio Analyzer

На смену стендам HDM1 и SF1 приходит более совершенный стенд HDM-X. Стенд обладает специальными мягкими ушными раковинами, благодаря которым:
За счет демпфирования, идентичного к реальной человеческой голове, на графиках в области низких частот пики и провалы соответствуют тем частотам, на которых они образуются при расположении на реальной голове человека.

Стенд максимально приближен к стенду по стандарту IEC 60268-7. Микрофоны расположены у входа в слуховой канал. Микрофоны калиброваны до 45 кГц.


Благодаря заложенным алгоритмам в Reference Audio Analyzer при измерении наушников компенсируется влияние изменения АЧХ от измеренных параметров усилителя.

В измерениях до 2015 года в качестве усилителя использовались усилители от E-MU1616m, ESI U24XL и ASUS Xonar U7. Во всех отчетах применена соответствующая компенсация АЧХ.

Теперь при измерении наушников используется лабораторный усилитель с нулевым сопротивлением, не требующий индивидуальной компенсации АЧХ и позволяющий делать оценку импульсной характеристики с построением ваттерфолов, на которых могло отразится влияние усилителя в виде дополнительного затухания в области резонансных частот на импедансе наушников.
