Эффективное подавление шумовой полки при анализе спектров ЦАП

Большинство ПО с возможностью построения спектров ограничены сравнительно небольшим размером окна, что не дает возможности делать детальное изучение спектра. ПО с широкими возможностями построения спектра (например iZotope RX) не позволяют делать экспорт данных. ARTA позволяет выбрать большое весовое окно, сделать до 20 усреднений спектра и экспорт данных, но работает только в real-time, что не позволяет просто загрузить wave файл, это существенно усложняет проведение тестирования.

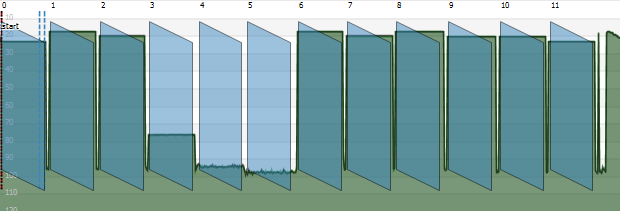

После внедрения алгоритмов FFT в RAA появилась возможность загрузить wave файл и подвергнуть его анализу по заданному алгоритму. Соответственно был сформирован файл из череды тестовых участков. После воспроизведения с ЦАП и записи в E-MU1616m, загрузить файл в RAA и построить спектры для каждого теста в автоматическом режиме.



В тестовый файл вошло 11 тестовых участков и ничто не мешает добавить новые.

Для получения подробных спектров используются сигналы большой длительности, примерно по минуте на каждый.

Эффективное подавление шумовой полки при анализе спектров ЦАП

Т.к. основной задачей RAA является получение максимально точных данных, то используется ряд решений для повышения точности. Уровень сигнала при тестировании всегда выбирается ниже максимального для записывающего устройства, что позволяет избежать искажений со стороны АЦП и получить искажения только испытуемого устройства.

Такой подход сужает динамический диапазон при записи и компенсировать это можно лишь двумя способами: выбор записывающего устройства с рекордным соотношением сигнал/шум и использовать тестовые сигналы большой длительности с усреднением спектров с выбором большого окна.



В качестве записывающего устройства используется E-MU 1616m c динамическим диапазоном в 120 дБ (на сегодняшний день это одно из лучших устройств с позиции технических характеристик). Разница максимального входного уровня E-MU1616m и выходного уровня тестируемого устройства обычно варьируется от 6 до 15 дБ. Из-за такой разницы неизменно поднимается уровень шумовой полки, скрывающей искажения. Но, если в большинстве случаев используют окно в 65536 семплов, то в RAA используется 18 окон в 262144 семпла со сдвигом окон по 131017 семпла. На каждый тест для ЦАП используется минутный фрагмент тестового сигнала.


Удвоение величины окна обычно дает снижение шумовой полки на 3 дБ, соответственно переход с 65536 на 262144 семпла снижает уровень шумовой полки примерно на 6 дБ. Усреднение между окнами дает дополнительное снижение на 6-10 дБ. Периодические сигналы остаются неизменными, независимо от величины окна и усреднения.
