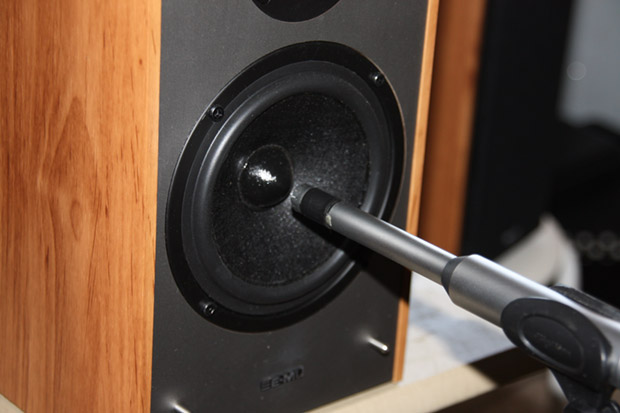

Измерения АЧХ в домашних условиях на примере E-MU XM7

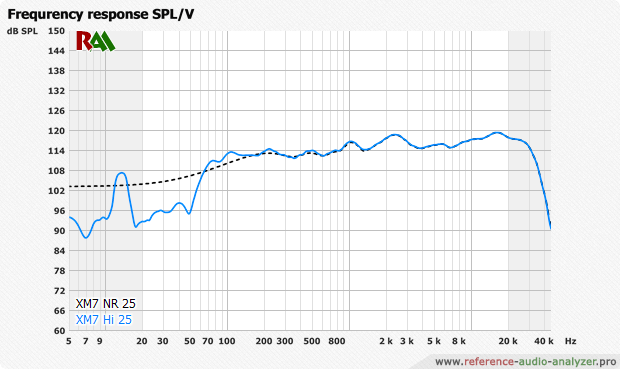

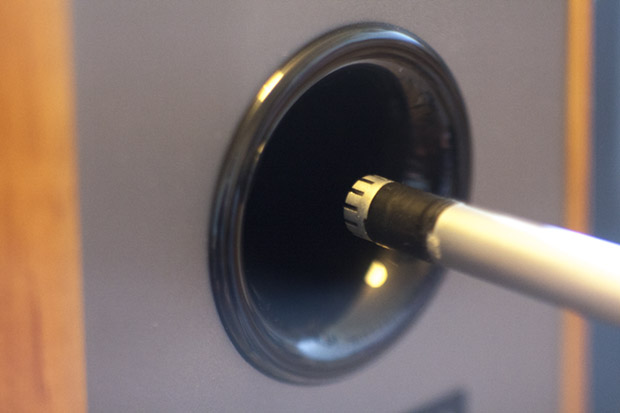

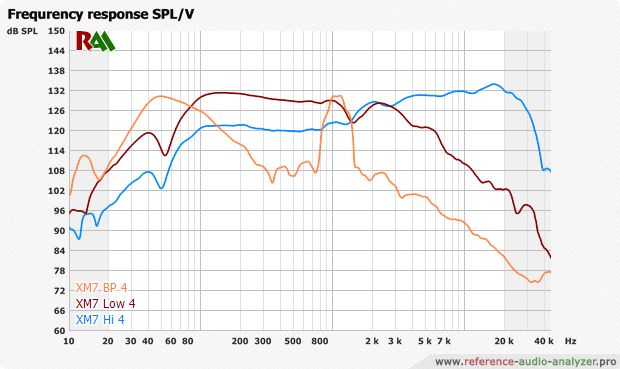

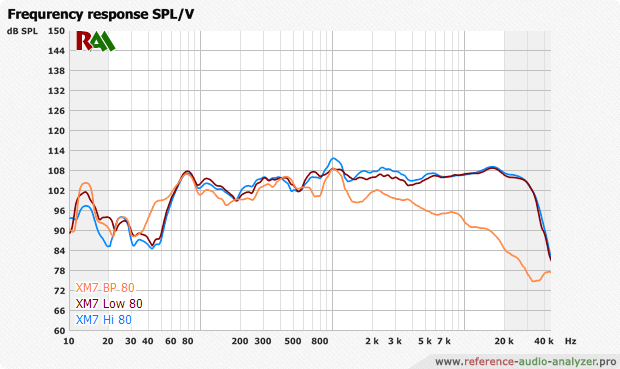

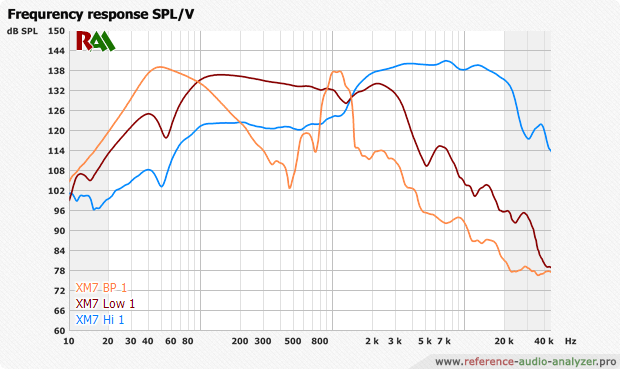

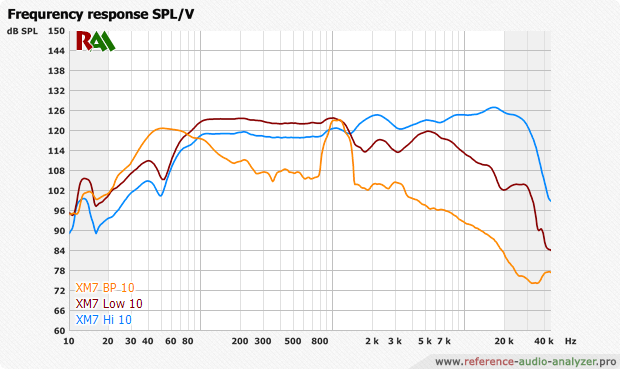

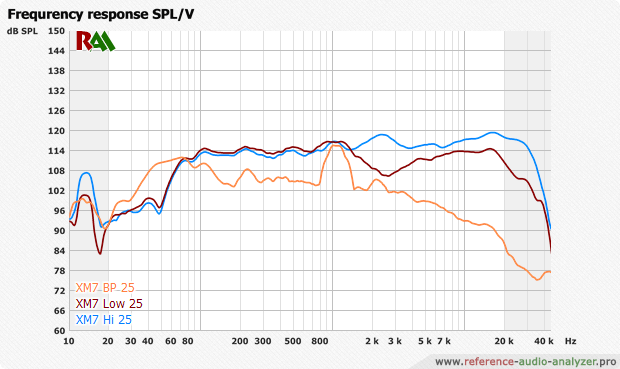

• Первый график показывает АЧХ на оси источника (динамика или басс-порта)

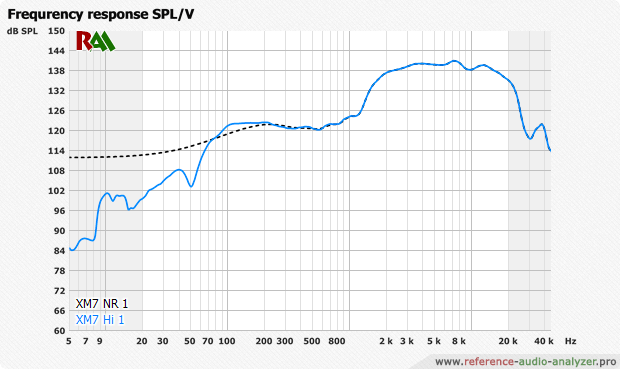

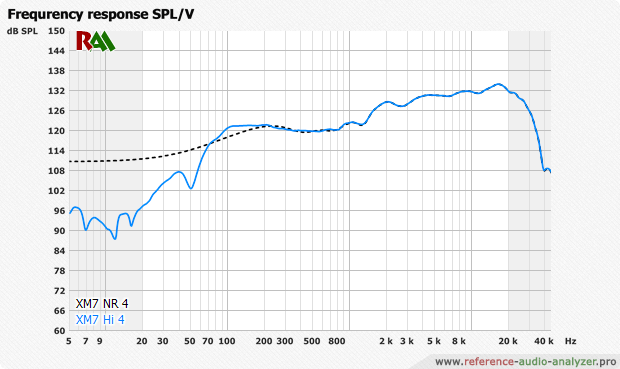

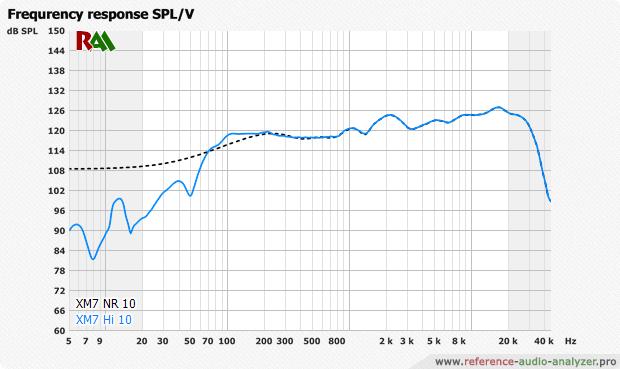

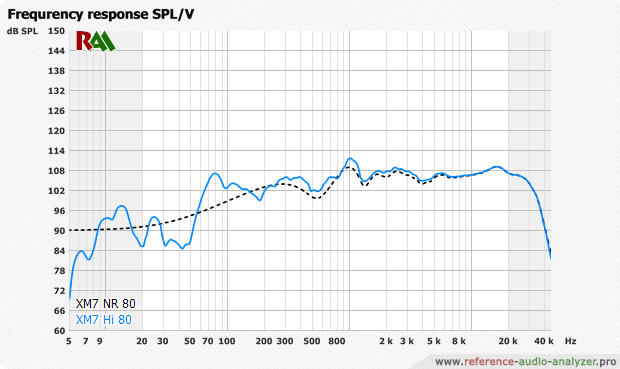

• Второй график показывает АЧХ всего импульса или отсеченого длиной примерно 350-400 мс до ранних отражений помещения. Отсеченный импульс показан пунктиром, частоты ниже 400-300 Гц построены "с потолка", т.к. не содержатся в импульсе.

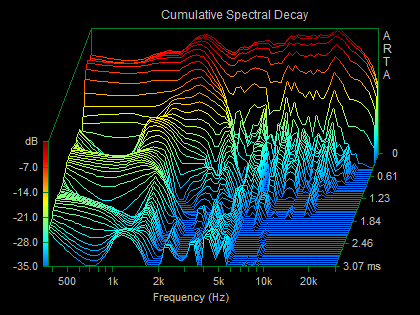

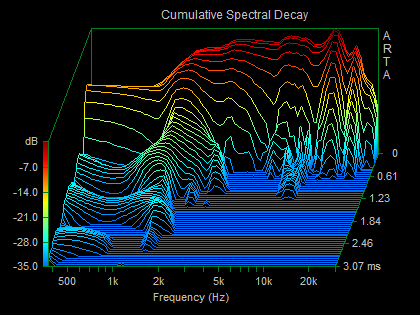

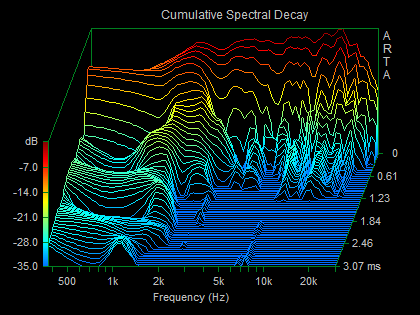

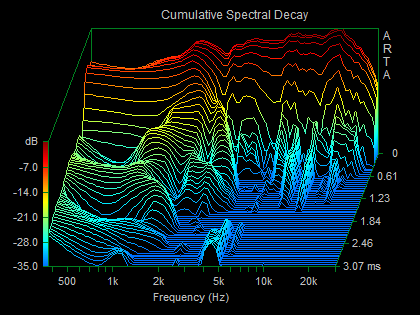

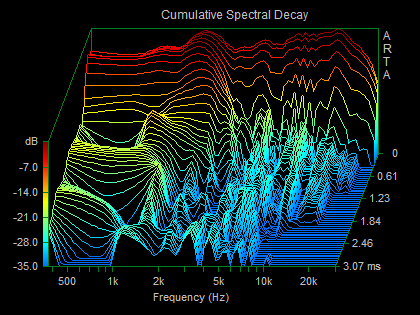

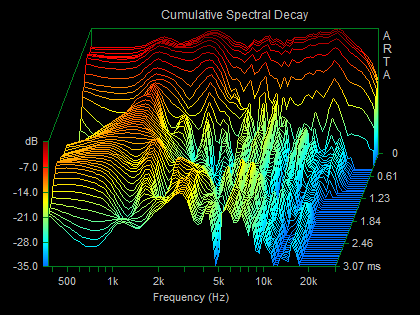

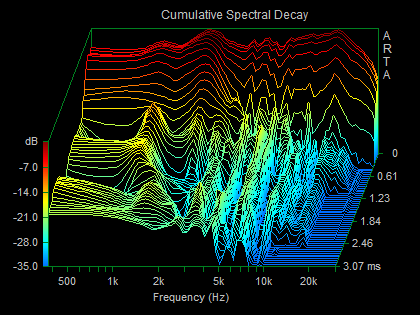

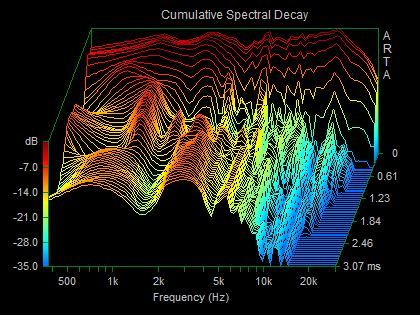

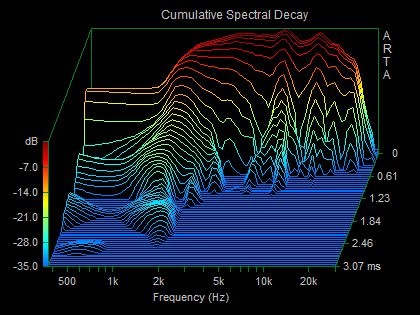

• Третий график показывает затухания ко времени

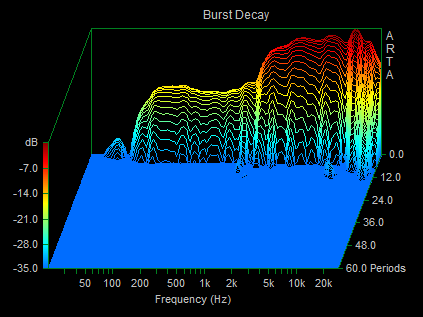

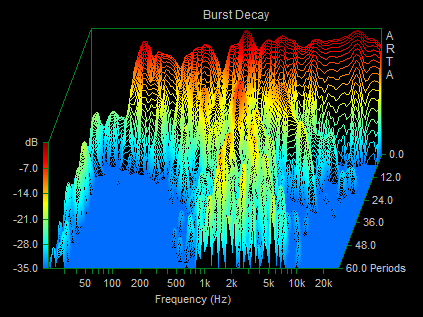

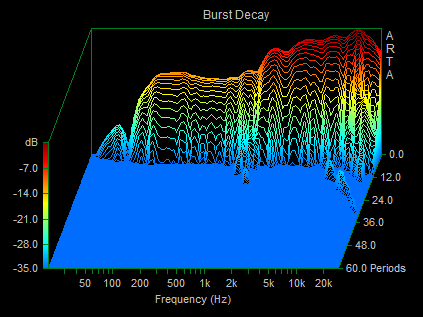

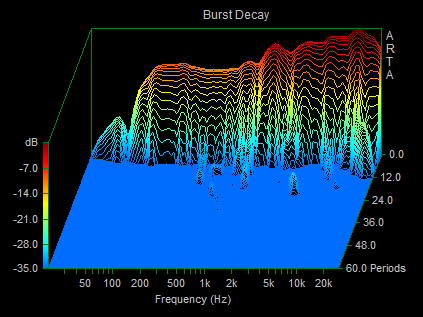

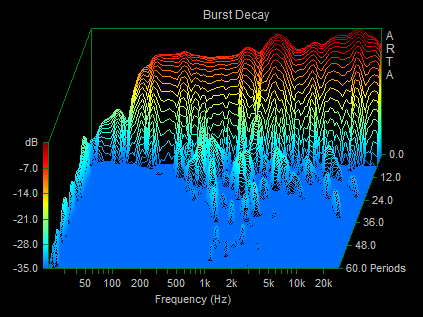

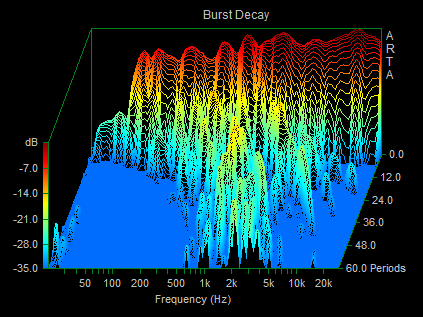

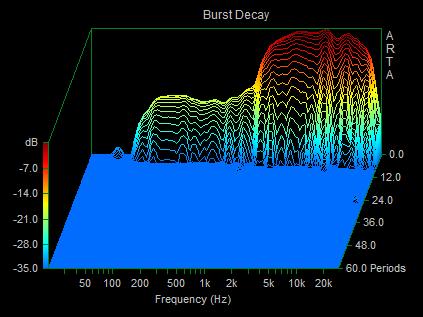

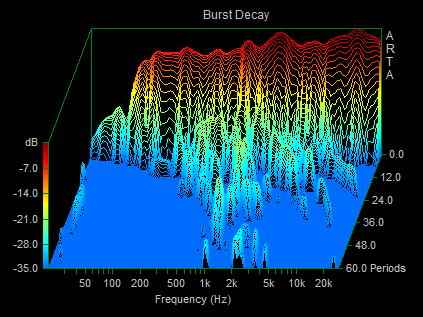

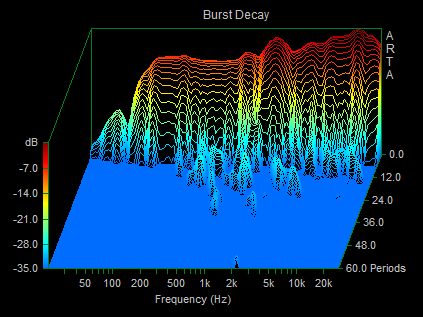

• Четвертый график показывает затухания по отношению к периодам

1 см

2 см

4 см

6 см

10 см

15 см

25 см

50 см

80 см
